J41Y国标法兰式精密铸造截止阀选型指南

2025-07-04 18:04:06 来源：SH

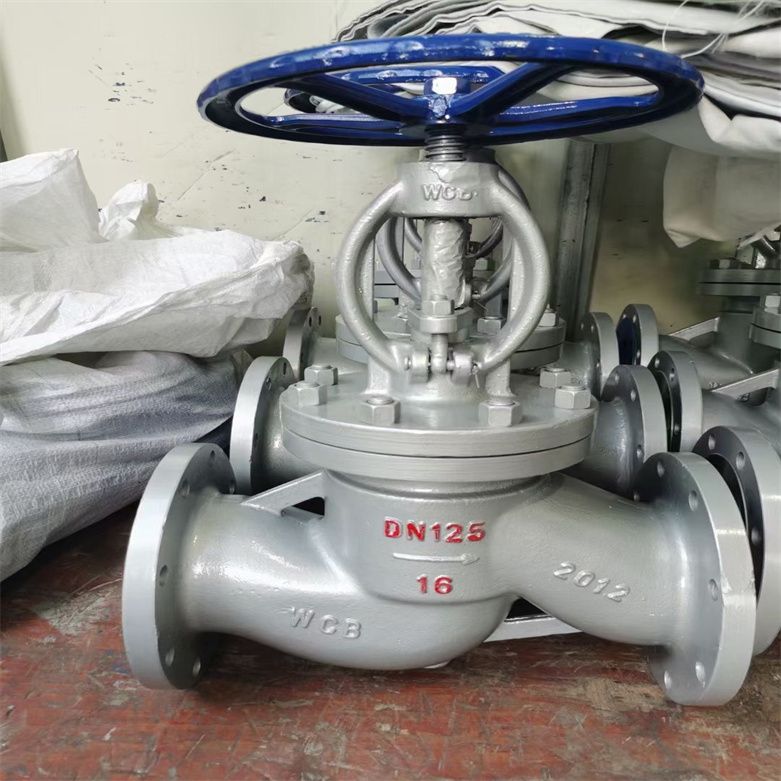

J41Y国标法兰式精密铸造截止阀选型指南

截止阀（Globe Valve）是一种常用的阀门类型，其启闭件为塞形阀瓣，密封面可呈平面或锥面。阀瓣沿着阀座中心线作直线运动，实现阀门的开启和关闭。截止阀在管路中主要用于切断介质，具有结构简单、易于安装、操作便捷以及通道流畅、流阻小等特点。启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

J41Y国标法兰式精密铸造截止阀选型指南产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

A、截止阀的开启过程

当需要开启截止阀时，首先确保阀杆已经处于适当位置，然后逆时针旋转阀杆，使阀瓣逐渐离开阀座，从而允许介质通过。在开启过程中，可以通过观察阀杆的旋转角度或手感来判断截止阀的开启程度。

J41Y国标法兰式精密铸造截止阀选型指南

在关闭状态，阀体受到阀杆的机械压力，紧密贴合在阀座上。
逆时针旋转手轮，阀杆会进行反向移动，其底部的角形平面会使球体与阀座分离。
随着阀杆的继续提升，它与阀杆螺旋槽内的导销相互协同作用，使球体能够顺畅地旋转。
当阀杆提升到极限位置时，球体也旋转至完开启的状态。

接下来，我们来看看截止阀的关闭过程。

在关闭过程中，我们首先需要顺时针旋转手轮。这将导致阀杆开始下降，同时使球体逐渐离开阀座，并开始旋转。
随着手轮的持续旋转，阀杆会受到其上螺旋槽内导销的影响，使得阀杆与闸板能够协同旋转90°。
当截止阀即将完全关闭时，闸体已在与阀座无接触的状态下旋转了90°。
在手轮转动的*后几圈，阀杆底部的角形平面会通过机械方式向球体施加压力，使其紧密地贴合在阀座上，从而实现完全的密封效果。

J41Y国标法兰式精密铸造截止阀选型指南执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

J41Y国标法兰式精密铸造截止阀选型指南性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J41Y国标法兰式精密铸造截止阀选型指南压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J41Y国标法兰式精密铸造截止阀选型指南主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

J41Y国标法兰式精密铸造截止阀选型指南外形结构图

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN l.6MPa

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN 2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN 4.0MPa

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN 6.4MPa

6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	15	170	105	75	55	40	18	4-14Φ	195	400
	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN 10.0MPa

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	10	170	100	70	50	35	20	4-Φ14	198	140
	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450

J41Y国标法兰式精密铸造截止阀选型指南主要外形尺寸PN 16.0MPa

16.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W 160 160P 160R 160I	200	65	430	360	312	260	54	12-Φ41	925	500
	15	170	110	75	52	40	24	4-Φ18	148	140
	20	190	130	90	62	51	26	4-Φ23	158	160
	25	210	140	100	72	58	28	4-Φ23	175	180
	32	230	165	115	85	66	30	4-Φ25	200	200
	40	260	175	125	92	76	32	4-Φ27	231	240
	50	300	215	165	132	88	36	8-Φ25	262	280
	65	340	245	190	152	110	44	8-Φ30	303	320
	80	380	260	205	168	121	46	8-Φ30	341	360
	100	430	300	240	200	150	48	8-Φ34	485	400

国标法兰式截止阀作为工业流体控制系统中的关键组件，其正确的安装与维护对于确保系统稳定运行至关重要。本手册旨在为相关操作人员提供详细的安装与维护指南，以确保阀门的安全、有效使用。

二、J41Y国标法兰式精密铸造截止阀选型指南安装步骤

确定安装位置：根据系统需求，确定截止阀的安装位置。确保阀门能够方便地进行操作和维护，同时考虑到流体流向和管道布局的要求。

准备安装工具与材料：准备好扳手、螺丝、螺母、密封垫片等必要的安装工具与材料。

关闭流体：在安装前，确保关闭相关流体管道，避免安装过程中流体泄漏或喷溅。

连接管线：使用法兰将截止阀与管道进行连接，确保法兰密封面清洁且无损伤。使用扳手和螺母将法兰紧固，注意紧固力度要均匀，避免造成法兰变形或泄漏。

检查安装质量：安装完成后，打开流体源，检查阀门是否有泄漏现象。确保阀门能够正常开启和关闭，且操作灵活无卡阻。

三、J41Y国标法兰式精密铸造截止阀选型指南维护要点

定期检查：定期对截止阀进行检查，包括外观、密封性能、操作灵活性等方面。如发现异常或损坏，应及时进行处理或更换。

清洁维护：定期对阀门进行清洁，去除表面污垢和杂质。注意在清洁过程中避免使用有腐蚀性的清洁剂。

润滑操作部件：对阀门的操作部件进行定期润滑，以减少摩擦和磨损。使用合适的润滑油或润滑脂，按照操作要求进行润滑。

长期存放处理：若阀门需长期存放，应关闭阀门并卸下法兰连接，排放管道内残余压力。对阀门进行清洁和润滑处理，并用保护材料包装好，以防腐蚀和损坏。

四、J41Y国标法兰式精密铸造截止阀选型指南注意事项

遵循操作规范：在安装和维护过程中，务必遵循相关操作规范和安全要求，确保人员安全和设备稳定。

使用合适工具：使用合适的工具进行安装和维护操作，避免使用不当导致设备损坏或人员受伤。

注意密封性能：在安装和维护过程中，要特别关注阀门的密封性能，确保无泄漏现象发生。

五、J41Y国标法兰式精密铸造截止阀选型指南结语

本手册提供了国标法兰式截止阀的安装与维护指南，旨在帮助操作人员正确、安全地使用和维护阀门。在实际操作过程中，应根据具体情况和实际需求进行灵活应用，并遵循相关安全规定和操作规程。通过正确的安装和维护，可以确保国标法兰式截止阀的稳定运行和长期使用寿命。

请注意，本手册仅为一般性指导，具体操作时应结合实际情况和厂家提供的使用说明书进行。对于特殊情况或疑难问题，建议咨询工程师或厂家技术支持。

J41Y国标法兰式精密铸造截止阀选型指南接下来，我们将深入探讨截止阀的详细结构和工作原理。
截止阀，一种阀门类型，其特点在于关闭件（阀瓣）沿阀座中心线进行移动。这种移动方式使得阀座通口的变化与阀瓣的行程之间呈现正比例关系。由于截止阀的开启或关闭行程相对较短，且具备出色的切断功能，同时其通口变化与行程的直接关联，使得它成为流量调节的理想选择。因此，这类阀门在切断、调节或节流应用中表现出色。
1、无摩擦启闭。这种设计彻底解决了传统阀门因密封面摩擦而影响密封的问题。
2、上装式结构。这种结构使得管道上的阀门可直接在线检查与维修，从而有效减少了装置停车时间，降低了成本。
3、单阀座设计。这一设计消除了阀门中腔介质异常升压可能带来的安全风险。
4、低扭矩启闭。通过特殊设计的阀杆，只需轻便的手把就能轻松启闭阀门。
5、楔形密封结构。该结构利用阀杆提供的机械力，将球楔压到阀座上实现密封，确保了密封性不受管线压差变化的影响。
6、自清洁密封面。当球体倾离阀座时，流体沿球体密封面均匀通过，不仅消除了高速流体对阀座局部的冲刷，还能冲走密封面上的聚积物，实现自清洁功能。
7、高防腐性能。阀门口径DN50以下启闭用阀杆采用全塑制作，DN65以上则为塑包钢材料，过流部件全部为塑料材质，具有优异的防腐性能。
8、耐腐蚀材质。阀门采用耐腐蚀塑料材质（如FRPP、CPVC、UPVC、PPH、PVDF），确保了阀门在各种腐蚀性环境下的耐用性。
