NKJ41H国标法兰式真空隔离截止阀技术规范
2025-07-06 15:23:37 来源:SHNKJ41H国标法兰式真空隔离截止阀技术规范

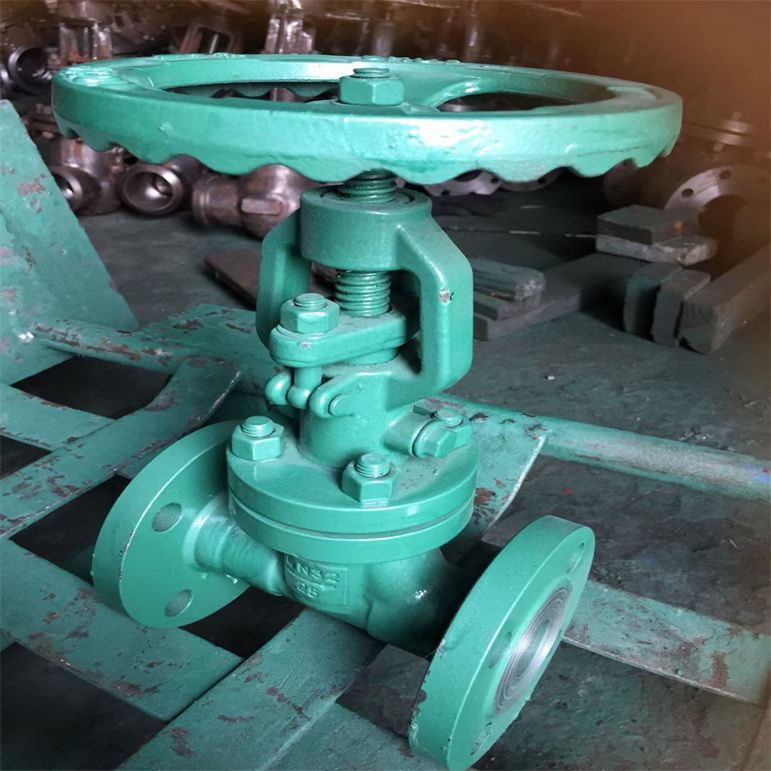

NKJ41H真空隔离截止阀具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。适用于火电厂汽机冷凝和真空负压系统,起到真空隔离密封作用。NKJ41H法兰式真空隔离截止阀采用主体铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
NKJ41H国标法兰式真空隔离截止阀技术规范技术参数:
真空隔离截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气隔离,具有很好的系统气密性。
NKJ41H真空截止阀产品结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
NKJ41H国标法兰式真空隔离截止阀技术规范结构特点:
1、本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且各接各面采用高强膨胀材料密封,便系统与大气完全隔离,具有很好的系统
气密性。
5、本系列阀门连妆形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425°C和≤550°C,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空
负压系统,起真空隔离密封作用
制造验收技术标准
1、制造验收技术条件参照GB/T 12234, GB/T 12235。
2、阀门结构长度按GB/T 12221。
3、阀门法兰尺寸按JB/T 78-79, GB/T9112-9124。
阀门结构型式
NKJ61型真空隔离截止阀; NKZ44、NKZ64型真空隔离闸板阀NKJ41H国标法兰式真空隔离截止阀技术规范产品特点
1、产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2、真空密封结构填料室,隔离真空可靠。
3、阀杆有良好的抗腐蚀性,抗擦伤和耐磨性。
4、膨胀系数大,气密性能好,系统与大气隔离可靠。NKJ41H国标法兰式真空隔离截止阀技术规范产品标准
设计标准 结构长度 连接法兰 试验和检验 压力-温度 JB/T3595 GB/T15188.1 JB/T79.1-94 GB13927 JB/T9092 GB/T3595 NKJ41H国标法兰式真空隔离截止阀技术规范性能规范
公称压力 试验压力 壳体 密封(水) 密封(气) 上密封 1.0 1.5 1.1 0.6 1.1 1.6 2.4 1.8 1.8 2.5 3.8 2.8 2.8 4.0 6.0 4.4 4.4 6.4 9.6 7.0 7.0 10.0 15.0 11.0 11.0 适用范围
壳体材料 适用介质 适用温度 碳素钢(C) 水、蒸汽、油品 ≤425 铬钼钢(I) 水、蒸汽、油品 ≤550 铬镍不锈钢(P) 硝酸类 ≤200 铬镍钼不锈钢(R) 醋酸类 ≤200 主要零部件材料
零件名称 材料 阀体 WCB ZG1Cr5Mo ZG1Cr5Mo ZG1Cr18Ni12Mo2Ti 阀 瓣/ 座 WCB 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 阀盖 WCB/25 ZG1Cr5Mo ZG1Cr5Mo ZG1Cr18Ni12Mo2Ti 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 填料 铅青组合填料 阀杆螺母 铝青铜 手轮 可锻铸铁 NKJ41H国标法兰式真空隔离截止阀技术规范外形结构图
NKJ61H/Y真空截止阀主要外形尺寸(mm):
型号 DN L D Dn D1 H Do 电动H1 NKJ61H/Y
-16C/P/R/I
NKJ961H/Y
-16C/P/R/I10 130 36 9 15 245 120 547 15 130 36 12 19 245 120 552 20 150 44 19 26 265 140 557 25 160 44 26 33 270 160 562 32 180 60 30 39 270 180 592 NKJ61H/Y
-25P/R/I
NKJ961H/Y
-25P/R/I10 130 36 9 15 245 120 547 15 130 36 12 19 245 120 552 20 150 44 19 26 265 140 557 25 160 44 26 33 270 160 562 32 180 60 30 39 270 180 592 NKJ61H/Y
-40P/R/I
NKJ961H/Y
-40P/R/I10 130 36 9 15 245 120 547 15 130 36 12 19 245 120 552 20 150 44 19 26 265 140 557 25 160 44 26 33 270 160 562 32 180 60 30 39 270 180 592 NKJ61H/Y
-64P/R/I
NKJ961H/Y
-64P/R/I10 130 36 9 15 245 120 547 15 130 36 12 19 245 140 552 20 150 44 19 26 270 160 557 25 160 44 26 33 290 180 562 32 180 60 30 39 330 200 592 NKJ61H/Y
-100P/R/I
NKJ961H/Y
-100P/R/I10 130 36 9 15 245 120 547 15 130 36 12 19 245 140 552 20 150 44 19 26 270 160 557 25 160 44 26 33 290 180 562 32 180 60 30 39 330 200 592 NKJ41H国标法兰式真空隔离截止阀技术规范外形结构图
NKJ41H/Y真空截止阀主要外形尺寸(mm):
型号 DN L D D1 D2 d z-Φ Dn H Do 电动H1 NKJ41H/Y
-16C/P/R/I
NKJ941H/Y
-16C/P/R/I
15 130 95 65 45 14 4-14 12 245 120 552 20 150 105 75 55 14 4-14 18 265 140 557 25 160 115 85 65 14 4-14 25 270 160 562 32 180 135 100 78 16 4-18 31 285 180 572 40 200 145 110 85 16 4-18 38 300 200 625 50 230 160 125 100 16 4-18 49 355 240 660 65 290 180 145 120 18 4-18 66 415 280 690 80 310 195 160 135 20 8-18 78 425 280 715 100 350 215 180 155 20 8-18 96 470 320 770 125 400 245 210 185 22 8-18 121 500 360 810 150 480 280 240 210 24 8-23 146 570 400 1060 NKJ41H/Y
-25P/R/I
NKJ941H/Y
-25P/R/I15 130 95 65 45 16 4-14 12 245 120 552 20 150 105 75 55 16 4-14 18 265 140 557 25 160 115 85 65 16 4-14 25 270 160 562 32 180 135 100 78 18 4-18 31 285 180 572 40 200 145 110 85 18 4-18 38 300 200 625 50 230 160 125 100 20 4-18 49 355 240 660 65 290 180 145 120 22 8-18 66 415 280 690 80 310 195 160 135 22 8-18 78 425 280 715 100 350 230 190 160 24 8-23 96 470 320 770 125 400 270 220 188 28 8-25 121 500 360 810 150 480 300 250 218 30 8-25 146 570 400 1060 一、NKJ41H国标法兰式真空隔离截止阀技术规范安装前准备工作
核对阀门参数
仔细核对截止阀的规格、型号、公称压力、公称直径等参数,确保其与管道系统的设计要求相匹配。例如,在一条公称直径为 DN80、设计压力为 1.6MPa 的供水管道上,要安装对应规格和能承受此压力等级的截止阀。
检查阀门的材质是否适用于所输送的介质,比如输送腐蚀性化学液体时,阀门材质需具备相应的耐腐蚀性。
检查阀门质量
对截止阀进行外观检查,查看阀体、阀盖等部件表面有无裂缝、砂眼、气孔等缺陷,确保阀门整体结构完整。
手动操作阀门的手轮,检查阀杆能否灵活升降,阀芯开闭是否顺畅,有无卡滞现象,同时检查阀门的密封性能,可通过简单的打压试验(在条件允许的情况下)初步判断阀门关闭时是否存在泄漏情况。
准备安装工具及材料
根据安装要求准备好相应的工具,如扳手、螺丝刀、管钳等,确保工具完好且规格适用。
准备好密封垫片、密封填料(如果需要现场装填)以及连接螺栓等安装材料,密封垫片材质要与介质特性和工况相适应,比如输送高温蒸汽常用石墨垫片,以保证良好的密封效果。
二、NKJ41H国标法兰式真空隔离截止阀技术规范管道清理与准备
清理管道内部
在安装截止阀前,要对与之连接的管道内部进行彻底清理,清除管道内的铁锈、焊渣、泥沙等杂质,防止这些杂质在阀门安装后进入阀门内部,影响阀门的正常运行和使用寿命,可采用压缩空气吹扫、钢丝刷清理等方式进行清理。
确定管道安装位置与走向
根据设计图纸和实际工艺要求,准确确定截止阀在管道系统中的安装位置,保证阀门安装位置符合工艺流程,能够实现对介质的有效控制,比如在供热管道的分支处安装截止阀用于控制支路热水供应。
核对管道的走向,确保与阀门进出口方向相匹配,对于直通式截止阀,要保证进出口管道呈直线连接;对于角式截止阀,要使进出口管道按直角布局连接准确。
三、NKJ41H国标法兰式真空隔离截止阀技术规范安装操作
阀门就位
将截止阀搬运至安装位置,按照正确的流向方向(一般阀体上有箭头指示介质流向,若无箭头可参照阀门结构特点判断,如常规的截止阀介质流向是从阀芯下方流入、上方流出)放置在管道上,使阀门进出口与相应的管道对齐,确保连接紧密且无错位情况。
连接阀门与管道
如果是采用法兰连接方式,先将密封垫片放置在两法兰之间,确保垫片位置居中且无褶皱、破损等情况,然后穿上连接螺栓,使用扳手按照对角线方向逐步均匀拧紧螺栓,使法兰连接紧密,要注意拧紧力度适中,避免因用力过大导致螺栓损坏或垫片被过度挤压而失效,同时保证两法兰面平行,防止出现泄漏。
若是采用螺纹连接方式,在阀门和管道的螺纹部位缠绕适量的密封生料带(按顺时针方向缠绕),然后将阀门旋入管道,用管钳等工具适当拧紧,注意不要过度用力旋紧,以防损坏螺纹,造成连接不牢固或后续拆卸困难。
对于焊接连接的截止阀,要先进行点焊定位,确保阀门位置准确后,再按照焊接工艺要求进行正式焊接,焊接过程中要注意控制焊接质量,避免出现焊接缺陷,如气孔、夹渣、未焊透等,影响连接强度和密封性。
四、NKJ41H国标法兰式真空隔离截止阀技术规范安装后调试与检查
阀门调试
安装完成后,手动操作阀门的手轮,缓慢开启和关闭阀门数次,检查阀杆运动是否顺畅,有无卡涩、异响等异常情况,同时观察阀芯与阀座的配合情况,确保阀门开闭功能正常。
如果是电动或气动截止阀,要接通电源或气源,按照操作说明书进行远程控制或自动化操作调试,检查阀门的动作响应是否及时、准确,能否实现预期的开闭和调节功能。
密封性检查
在阀门处于关闭状态下,可通过向阀门一侧的管道内注入一定压力的试验介质(如水、空气等,根据实际情况和要求选择),观察另一侧管道有无泄漏现象,检查阀门的密封性能,若发现泄漏,要及时查找原因并采取相应的修复措施,如重新拧紧螺栓、更换密封垫片等。
对于有填料函的截止阀,还要检查填料函处有无介质泄漏,若有泄漏可适当拧紧填料压盖,但要注意避免过度拧紧导致阀杆无法正常活动。
五、NKJ41H国标法兰式真空隔离截止阀技术规范记录与标识
安装记录
详细记录截止阀的安装位置、型号规格、安装时间、安装人员等信息,建立阀门安装档案,以便后续的维护、检修以及管理工作有据可查。
流向标识与警示标识(如有需要)
在阀门附近的管道上清晰标注介质的流向箭头,方便操作人员直观了解介质流动方向,便于操作和维护。
如果阀门输送的是有毒、易燃、易爆等危险介质,要按照相关规定设置明显的警示标识,提醒人员注意安全操作。
总之,正确安装截止阀需要严格遵循上述步骤和相关要求,确保阀门安装质量,保障其在管道系统中能可靠、有效地发挥作用。
