BX43W保温夹套沥青专用旋塞阀选型指南

BX43W保温夹套沥青专用旋塞阀选型指南

沥青专用旋塞阀是一种通过旋转启闭件（锥塞或球体）实现介质通断的阀门，专为高温、高粘度沥青介质设计，广泛应用于石油、化工、筑路等领域。BX43W二通保温旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

BX43W保温夹套沥青专用旋塞阀选型指南工作原理

它的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧。*适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

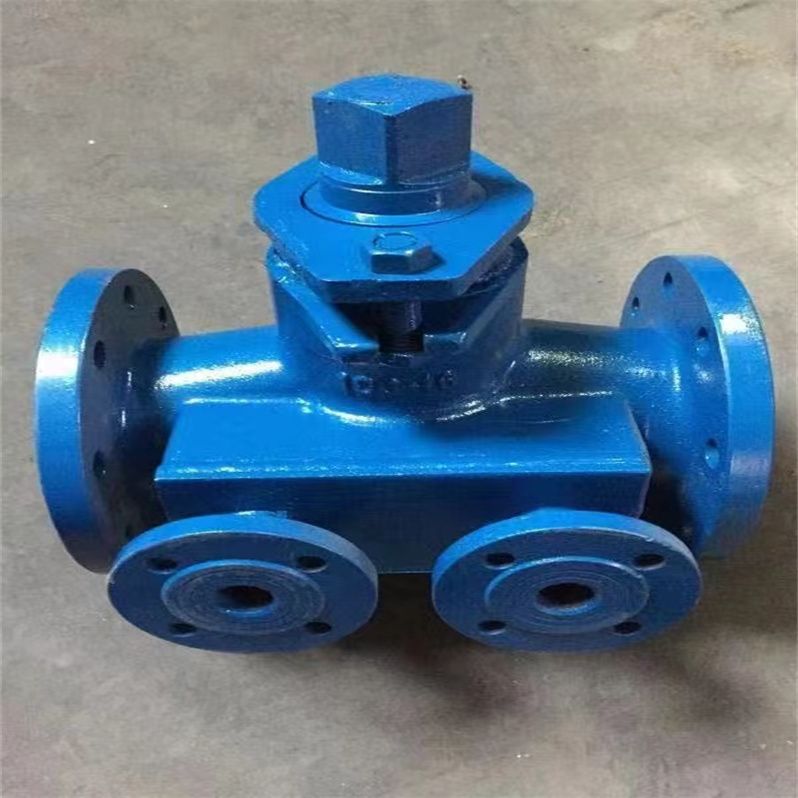

BX43W沥青专用旋塞阀（又名旋塞阀）同属阀门，该系列旋塞阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。它的启闭件围绕自身中心线旋转旋塞阀是用带通孔的塞体作为启闭件，通过塞体与阀杆的转动实现启闭动作的阀门。沥青专用阀结构简单，启闭迅速，流体阻力小，近年来作为历早被人们采用的阀门之一，不但没再被球阀等型式的阀门所代替，反而市场呈现愈来愈火爆的趋势。

二、BX43W保温夹套沥青专用旋塞阀选型指南产品特点：

1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，副密封达到零泄露。

2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。

3、整个密封过程可近似认为与管道内压力无关。

4、PTFE衬套内，根据使用温度和工作介质采用不同材料填充物。润滑好、寿命长。

三、BX43W保温夹套沥青专用旋塞阀选型指南工作原理：

       BX43W沥青专用旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。沥青专用旋塞阀采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度，主要用于石油、化工、沥青等各类系统中，防止以输送常规下会凝固的高粘度介质。

BX43W保温夹套沥青专用旋塞阀选型指南产品特点

1、旋塞阀用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

BX43W保温夹套沥青专用旋塞阀选型指南结构特性

启闭件设计：

锥塞结构：通过90旋转实现启闭，操作轻便、启闭迅速。

球体结构：适用于高压工况，密封性能更优。

密封系统：

双道沟槽密封环：旋塞旋转过程中密封副间产生足够密封比压，实现零泄漏。

PTFE衬套：内填充不同材料，适应不同温度和工作介质，润滑性好、寿命长。

材质选择：

阀体：采用不锈钢或碳钢，适应不同介质需求。

旋塞：表面经淬火处理，硬度达HRC55-60，耐磨性显著提升。

BX43W保温夹套沥青专用旋塞阀选型指南性能参数

公称压力：1.0-6.4MPa，满足不同工况需求。

温度范围：支持-40至350介质温度，适应极端工况。

适用介质：沥青、重油、燃料油及其他无腐蚀性高粘度介质。

密封性能：壳体试验压力1.5倍公称压力，密封试验压力1.1倍公称压力，确保无泄漏。

BX43W保温夹套沥青专用旋塞阀选型指南应用场景

筑路工程：沥青混合料生产、路面摊铺、同步碎石封层车沥青喷洒系统。

化工领域：重油库、导热油加热系统、燃料油输送及增压泵。

特殊工况：高寒地区室外安装、温拌沥青生产装置、橡胶沥青反应釜。

BX43W保温夹套沥青专用旋塞阀选型指南选型要点

介质特性：根据沥青类型、含固量、温度范围选择合适阀型。

工况参数：考虑系统工作压力、瞬时峰值压力及流量需求。

安装条件：根据驱动方式（手动/电动/气动）及连接法兰标准进行选型。


BX43W保温夹套沥青专用旋塞阀选型指南性能规范

BX43W保温夹套沥青专用旋塞阀选型指南主要材料

BX43W保温夹套沥青专用旋塞阀选型指南外形结构图

BX43W保温夹套沥青专用旋塞阀选型指南主要外形尺寸

BX43W保温夹套沥青专用旋塞阀选型指南安装旋塞阀时，需注意以下几个方面：

一、BX43W保温夹套沥青专用旋塞阀选型指南安装前准备

阀门检查：安装前需对旋塞阀进行外观检查，确保阀门无损坏、变形、腐蚀等缺陷，阀门的标识应清晰完整，包括型号、规格、压力等级、介质流向等。同时，检查阀门的密封性能，可通过手动操作阀门，观察阀芯与阀座的配合情况，确保关闭时无泄漏。

管道清理：对安装旋塞阀的管道进行彻底清理，清除管道内的杂物、铁锈、焊渣等异物，防止在阀门安装后运行过程中，这些异物进入阀门内部，损坏阀芯或阀座，影响阀门的正常使用。

安装工具及材料准备：准备好所需的安装工具，如扳手、螺丝刀、垫片、螺栓等，确保工具齐全且完好。同时，根据管道的连接方式和介质特性，准备相应的密封材料，如垫片、密封胶等。

二、BX43W保温夹套沥青专用旋塞阀选型指南安装过程

安装方向：旋塞阀通常具有明确的介质流向标识，安装时必须严格按照标识方向安装，确保介质流向与阀门的设计流向一致，否则可能会影响阀门的密封性能，甚至导致阀门损坏。

连接方式

（1）法兰连接：如果采用法兰连接，要确保法兰的安装位置准确，螺栓孔对齐。安装时应均匀拧紧螺栓，避免因螺栓受力不均导致法兰变形，影响阀门与管道的连接密封性。使用的垫片应符合管道系统的压力和温度要求，安装时要确保垫片放置平整，无褶皱、无损坏。

（2）螺纹连接：对于螺纹连接的旋塞阀，在安装时要确保螺纹的清洁和完好，可适当涂抹密封胶或缠绕生料带，以增强连接的密封性。在拧紧阀门时，要使用合适的扳手，避免用力过猛损坏螺纹。

（3）焊接连接：采用焊接连接时，要确保焊接质量，焊接前需对焊接坡口进行处理，保证坡口的形状和尺寸符合焊接工艺要求。焊接过程中要注意控制焊接参数，避免出现焊接缺陷，如气孔、夹渣、未焊透等。焊接完成后，要对焊缝进行无损检测，确保焊缝质量合格。

安装位置：旋塞阀应安装在便于操作和维护的位置，周围应留有足够的空间，以便于对阀门进行操作、检修和更换。同时，要避免安装在振动较大的位置，防止振动对阀门的正常使用产生影响。

三、BX43W保温夹套沥青专用旋塞阀选型指南安装后检查

阀门操作检查：安装完成后，手动操作旋塞阀，检查阀门的开启和关闭是否灵活，有无卡涩、阻力过大等现象。同时，检查阀门的开度指示是否准确，与实际阀位是否一致。

密封性检查：在阀门关闭状态下，进行密封性试验，可采用打压试验或肥皂水检漏等方法，检查阀门的密封性能是否良好，确保无泄漏现象。

管道系统检查：对整个管道系统进行检查，确保管道连接牢固，无松动、泄漏等现象。同时，检查管道的支撑和吊架是否安装正确，能够满足管道的重量和热胀冷缩要求。
