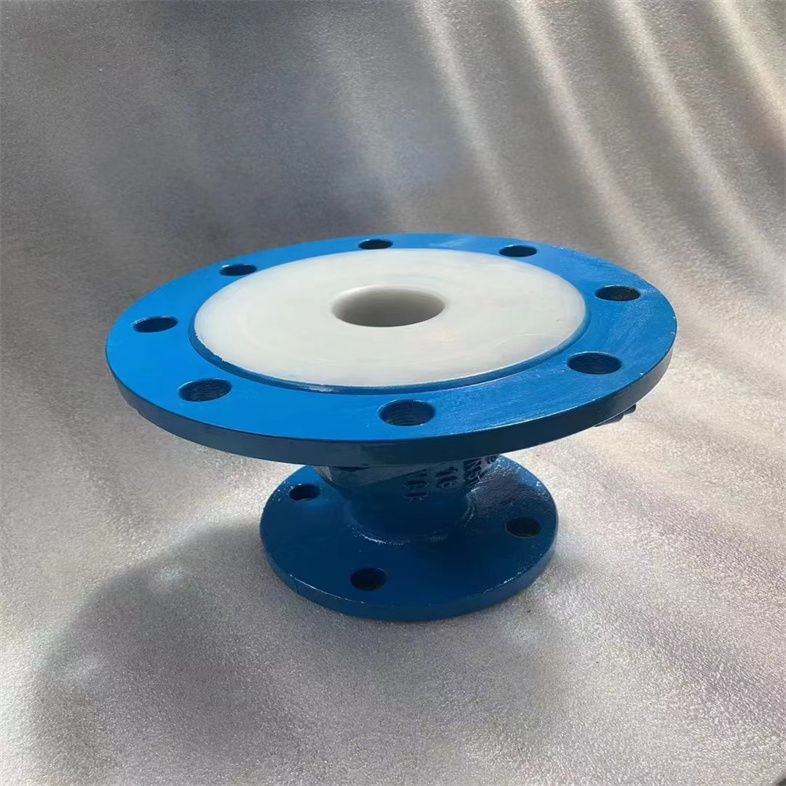

FQ41F46反应釜底部衬氟放料球阀应用案例

FQ41F46反应釜底部衬氟放料球阀应用案例概述和重要性

球阀是管路系统中不可或缺的装置。球阀通过旋转90度实现开关，操作简单，适用于管道流量的改变与控制。其主要功能包括切断和分配介质，同时能改变介质的流动方向。由于球阀操作简便且只需很小的转动力矩，因此在各种管道系统中得到了广泛应用。

球阀用于切断和分配流体，具有快速响应和低转动力矩的特点，使其成为许多工业应用的理想选择。不论是用于化学工业中的腐蚀性流体，还是用于石油和天然气领域的高压气体，球阀都能提供高效可靠的服务。FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。放料球阀是一种专为工业放料场景设计的阀门，其功能特性和设计结构具有以下核心特点：

一、FQ41F46反应釜底部衬氟放料球阀应用案例功能特性

高效排料与低残留

通过阀座与端面法兰的紧凑设计，减少物料滞留，尤其适用于精细化工、制药等行业对清洁度要求高的场景。部分型号采用倒喇叭形进料口设计，进一步缩小球体与釜底间距，降低物料沉积风险。

耐腐蚀与耐磨性

衬氟放料球阀采用氟塑料衬里技术（如FEP、PTFE），可在-50~180℃范围内长期耐受强腐蚀性介质。密封材料选用PPL或M等耐磨材质，延长阀门使用寿命。

快速启闭与低流阻

球体旋转90°即可完成开关动作，流道直通设计使流体阻力*小化，适合颗粒介质输送。

多样化驱动方式

支持手动、气动、电动及液动控制，部分型号配备防爆执行器和位置反馈开关，满足自动化与远程控制需求。

二、FQ41F46反应釜底部衬氟放料球阀应用案例设计结构

变径法兰连接

阀门两端法兰采用变径设计（如入口法兰比公称尺寸大2-3档），便于直接安装于反应釜底部，实现与容器放料口的无缝对接。

特殊结构优化

斜杆式设计：避免执行器与容器保温层干涉，适合空间受限的工况。

浮动球体结构：球体与阀杆一体化设计，消除转动角差，防止压力变化导致阀杆脱出。

无死角内腔：内表面经抛光处理，符合卫生级标准，易于清洗消毒。

密封技术

采用金属嵌件外包氟塑料的球体与PTFE阀座组合，实现零泄漏密封，尤其适用于有毒或高纯度介质环境。

三、FQ41F46反应釜底部衬氟放料球阀应用案例典型应用场景

化工/制药：用于反应釜、储罐的腐蚀性物料排放，如农药中间体、抗生素发酵液等。

食品/牙膏行业：满足卫生级要求，如真空制膏锅的膏体排放。

恶劣工况：衬氟型号可处理强酸强碱介质，斜杆设计适配高温高压环境。

FQ41F46反应釜底部衬氟放料球阀应用案例产品特点

1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护；
3、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力*小的一种。
4、.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作；
5、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
6、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；
7、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性；

FQ41F46反应釜底部衬氟放料球阀应用案例

序号	品  名	型 号   及 规 格	单位	数量
1	衬氟放料球阀	衬氟放料球阀FQ41F46-6C 过的介质： 100度内 与釜连接的法兰 PN6  DN80 螺丝孔中心距150MM 4个螺丝孔，螺丝孔18MM 阀出口法兰 PN16   DN50 螺丝孔中心距125MM 4个螺丝孔，螺丝孔18MM	台	1
2	衬氟放料球阀	衬氟放料球阀FQ41F46-16C 过的介质： 100度内 与釜连接的法兰 P16 DN80 螺丝孔中心距160MM 8个螺丝孔，螺丝孔18MM 阀出口法兰 PN16   DN50 螺丝孔中心距125MM 4个螺丝孔，螺丝孔18MM	台	3

FQ41F46反应釜底部衬氟放料球阀应用案例衬里材料

聚三氟乙烯 PCTEF (F3)	适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类) 使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚全氟乙烯FEP (F46)	适用介质：任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。使用温度： -85~150特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性 高，有极好的耐候性和辐射性。
聚烯烃PO	适用介质：各种浓度的酸碱盐及某些有机溶剂。 使用温度：-58~80特点：是目前世界*理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
聚偏氯乙烯 PVDF(F2)	使用介质：耐大多数化学药品和溶剂，使用温度：-70~100特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，*大特 点是韧性好，易成型。
聚四氯乙烯 PTFE(F4)	使用介质：强酸，强碱，强氧化剂等。使用温度：-200~180特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚氯乙烯: 硬质)PVC	适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。使用温度：0-55特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。
聚丙烯： RPP	适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。使用温度：-14~80特点：*轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

FQ41F46反应釜底部衬氟放料球阀应用案例外形结构图



FQ41F46反应釜底部衬氟放料球阀应用案例主要外形尺寸

公称通径		PN1.6(MPa) 主要外形尺寸和连接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44





















FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

02FQ41F46反应釜底部衬氟放料球阀应用案例球阀安装与维护

安装步骤及注意事项

在安装球阀时，有几点需要特别注意。首先，管道和球阀必须对齐，以确保连接的可靠性和稳定性。安装前要清洁，选用合适的工具及注意事项以确保安全。确保前后管道保持同轴，并且两法兰密封面平行，以防止泄漏。

在安装过程中，一定要彻底清洁管道，清除内部的油污、焊渣及其他杂质。此外，需要仔细核对球阀的标志，确认其完好无损。通过完全开启和关闭球阀数次，验证其是否正常工作。

安装后的检查

安装完成后，应进行球阀的检查工作。确保球阀操作灵活，密封结合面无泄漏，符合设计标准。反复操作驱动器，启闭球阀数次，以确保动作灵活无滞涩。

维修及关键步骤

球阀的维护同样重要。维修时需要谨慎操作，以避免损坏机械设备。维修需谨慎操作，避免机械设备损坏，确保组件完整性和功能的恢复。在拆卸球阀之前，必须确保上、下游管道已完全卸除压力，以保证操作安全。

对于某些球阀的在线维修，可以在管线上进行而无需将阀从管线上拆下。维修过程中，尤其是拆卸和再装配时，要格外小心，防止损伤密封面，特别是在分解和再装配非金属零件时。所有零件的清洗和润滑必须使用合适的清洗剂和润滑脂，确保与球阀中的材料完全相容。

通过遵循这些关键步骤和注意事项，可以有效延长球阀的

球阀是一种用于关断钢管及软管中带压力介质的重要设备，广泛应用于各个领域，其性能和安全标准需严格遵循。凭借当今先进的技术制造，球阀能够满足严格的安全标准。然而，若不遵循安全操作手册，其潜在危险不容忽视。因此，在选择和使用球阀时，务必谨慎考虑以下关键因素：

选择与操作要点

在选择球阀时，需根据介质、压力和温度条件选择合适的材料，并确保其能承受工作压力。 1.1.、根据不同的介质、压力和温度条件，需精心挑选符合技术规范的阀体材料、球座及密封件，以确保球阀的安全与性能。在挑选球阀时，必须全面考虑其可能面临的工作压力，包括峰值压力和脉冲压力，以确保选用的球阀能够适应实际工作需求。球阀的开启与关闭是通过旋转动作来实现的。 1.3、根据EN ISO 5211.8标准，顺时针旋转手柄即可关闭球阀，而方形轴上的凹口设计则可清晰展示球阀的当前状态。球阀的控制操作方式因厂家而异，常见的包括手柄操作、执行器控制以及是否配备限位开关等。 1.4、具体操作方式，请详阅各厂家提供的操作手册。





022. FQ41F46反应釜底部衬氟放料球阀应用案例接头安装指南

安装准备与注意事项

在安装前，核对球阀是否符合类型和应用条件，并确保在管路和球阀卸压情况下由人员进行安装， 避免残余压力损坏密封件。

在安装球阀前，务必核对球阀是否满足所有关于类型和应用方面的必要条件。确保由具备资质的人员在管路和球阀卸压后进行安装工作。注意，管路系统中的残余压力可能会损坏球阀的密封件，导致泄漏和功能失效。

安装步骤及要求

锁定无残余应力情况下进行钢管与球阀连接，检查货物是否完好，安装前需清洗钢管。 2.3、在无残余应力的情况下，将钢管与球阀相连结。收到货物后，立即检查球阀是否有在运输过程中受损的迹象。 2.5、安装前，必须彻底清洗所有的钢管和软管。在拧紧接头时，需使用适当的工具，确保球阀端部的接头旋紧到位。 球阀安装完毕后，必须进行功能性测试，以确保其正常工作。对于采用法兰连接的球阀，应按照对角线顺序依次拧紧螺栓。 2.10、在两个法兰之间放入符合要求的密封件，并依据法兰规格和强度选择合适的螺栓，同时要保证螺栓的有效螺纹长度与螺纹孔相匹配。





033. FQ41F46反应釜底部衬氟放料球阀应用案例启动操作

操作前准备与注意事项

在使用前阅读操作手册并确认符合要求，确保操作人员具备资质，首次操作需注意排空管路空气，控制压力施加，确保接头正确关闭。在开始使用之前，务必详细阅读相关操作手册，并确认球阀的操作与安装状态是否符合所有要求。请确保由具备相应资质的人员进行操作。

初次使用注意事项

初次操作长时间未用的球阀时要小心控制压力，防止因气泡引发意外，并确保操作的正确性防止故障。对于长时间未使用或一直处于关闭状态的球阀，其首次操作的扭矩可能会显著高于常规值。因此，在初次操作前， 务必先排空管路系统中的空气，以防止在压力迅速上升时，管路中的气泡引发意外。同时，需要谨慎且合理地控制系统压力的施加。

在将球阀安装到管路系统中后，必须确保打开的接头已正确关闭。不正确的操作或元件的损坏都可能导致严重的故障，甚至可能危及人员安全。

044. FQ41F46反应釜底部衬氟放料球阀应用案例维修与拆卸

维修前准备与安全措施

维修前切断所有可能的电源和排空管道，准备好防护措施，在拆卸之前，确保设备完全冷却。

在开始维修或拆卸球阀之前，必须严格遵守以下步骤： 4.1 确保执行器的电源已完全切断，以防止意外启动。维修过程中，不得让无关人员接近或开启设备。在排空管道系统内的液体并释放所有压力之前，不得进行任何拆卸工作。 4.4 时刻保持对可能残余液体的危险性的警惕，采取必要的安全措施。穿戴适当的防护服，如帽子和眼镜，以确保个人安全。 4.6 等待球阀完全冷却后，再进行安装或拆卸工作。

具体操作注意事项

严格遵循厂家提供的产品要求进行具体操作，杜绝无关人员靠近，保持警惕于残余液体的危险。请注意，以上所述为通用性的维修与拆卸指南。 4.5 请务必参考各厂家提供的详细产品要求。

使用寿命，同时提高其运行效率和安全性。
