　衬氟放料球阀是一种常用的流体控制设备，主要用于输送腐蚀性介质的管道系统中。它采用球体作为截止元件，通过旋转球体来控制介质的流量和压力。衬氟放料球阀的特点是具有良好的耐腐蚀性能和密封性能，能够适应各种腐蚀性介质的输送。衬氟放料球阀是专为强腐蚀性介质启闭控制设计的阀门，广泛应用于化工、制药、环保等行业。它的两端法兰大小不同，一端是标准法兰，另一端能与反应釜底放料孔配套，方便连接在反应釜底。结构为浮动直通式，连接方式是法兰连接，阀外壳采用碳钢内衬氟塑料，阀球是与阀杆一体式金属嵌件外包氟塑料工艺制造。具有耐腐性好、密封性佳、启闭灵活快速、外型美观、强度高且经久耐用等特点。适用温度范围在 - 50℃至150℃，能用于各种浓度的王水、硫酸、盐酸、氢氟酸、有机酸、强酸、强氧化剂，部分型号的FEP衬氟放料球阀还适用于强碱有机溶剂及其他腐蚀性气体、液体介质的管路。工作原理是靠旋转阀瓣使阀门畅通或闭塞，开关轻便、体积小、密封可靠、结构简单且维修方便。衬氟放料球阀在市场上拥有一定的使用业绩和口碑。

　　衬氟放料球阀的结构和工作原理

　　衬氟放料球阀的主要结构包括阀体、球体、阀座、衬氟材料、操作杆等部分。阀体是球阀的主体部分，通常采用铸铁、碳钢、不锈钢等材料制成。球体是阀门的关键部件，通常采用不锈钢、碳钢、铸铁等材料制成，表面覆盖一层氟塑料，以提高其耐腐蚀性能。阀座是球体的密封部分，通常采用聚四氟乙烯等材料制成，具有良好的耐腐蚀性和密封性能。衬氟材料是阀门的重要组成部分，通常采用聚四氟乙烯、聚氨酯等材料制成，以提高阀门的耐腐蚀性能和密封性能。操作杆是阀门的控制部分，通过旋转操作杆来控制球体的开关。

　　衬氟放料球阀的工作原理是通过旋转球体来控制介质的流量和压力。当操作杆旋转时，球体也随之旋转，从而改变介质的通道大小，实现介质的控制。当球体旋转到与阀座密封时，阀门关闭，介质停止流动；当球体旋转到与阀座分离时，阀门打开，介质开始流动。适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

FQ41PFA储罐底部衬氟放料球阀选型分析产品特点

1、采用氟塑料衬里层的球阀，具有的化学稳定性，适用于任何强腐蚀性化学介质；
2、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护；
3、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力*小的一种。
4、.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作；
5、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
6、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；
7、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性；

衬氟放料球阀：强腐蚀工况下的理想放料解决方案

一、FQ41PFA储罐底部衬氟放料球阀选型分析核心定义与功能

衬氟放料球阀是专为强腐蚀性介质排放设计的阀门，通过氟塑料（如PTFE、F46、PFA）衬里技术，在金属阀体内部形成耐腐蚀保护层。其核心功能包括：

底部排料：直接连接反应釜、储罐底部，实现介质无残留排放。

耐腐蚀控制：适用于王水、硫酸、盐酸、氢氟酸、强碱及有机溶剂等介质。

变径简化管线：两端法兰尺寸可定制，一端匹配标准管道，另一端适配反应釜放料孔，减少管路复杂度。

二、FQ41PFA储罐底部衬氟放料球阀选型分析结构特点与设计优势





全通径浮动球结构

球体随阀杆旋转90°即可完成启闭，流体阻力小，开关迅速。

浮动球设计确保密封面均匀贴合，实现全压力范围无泄漏关闭，便于管路扫线维护。

氟塑料衬里工艺

PTFE：耐温-200℃至180℃，耐磨性较差，适用于低温强腐蚀工况。

F46（FEP）：耐温-50℃至150℃，耐候性优异，成本较低，为通用型选择。

PFA：耐温提升至180℃，耐冲击性更强，适用于高温强腐蚀场景。

材料选择：

成型工艺：采用熔模精密铸造阀体，过流部件全衬氟塑料，确保衬里层均匀无缺陷。

防结晶与少积料设计

阀体内腔光滑，爬梯结构紧凑，间隙小，有效减少介质残留，避免结晶体堵塞密封面。

防飞出阀杆设计

球体与阀杆铸为一体，表面设通孔及燕尾槽，增强衬里层与金属件结合力，杜绝压力异常时阀杆冲出风险。

　　衬氟放料球阀的优点和应用范围

　　衬氟放料球阀具有以下优点：

　　良好的耐腐蚀性能：衬氟材料能够有效地抵抗各种腐蚀性介质的侵蚀，保证阀门的长期稳定运行。

　　良好的密封性能：阀座采用聚四氟乙烯等材料制成，具有良好的密封性能，能够有效地防止介质泄漏。

　　简单的结构和操作：衬氟放料球阀的结构简单，操作方便，能够快速地实现介质的控制。

　　适用范围广：衬氟放料球阀适用于各种腐蚀性介质的输送，如酸、碱、盐等。
三、FQ41PFA储罐底部衬氟放料球阀选型分析性能参数与应用范围





关键参数

温度范围：-50℃至180℃（依衬里材料而定）。

压力等级：公称压力0.6-2.5MPa，满足常规工业需求。

通径范围：DN15-350mm，覆盖小口径到大型设备应用。

典型应用场景

化工行业：反应釜底部排料，处理浓硫酸、氢氧化钠等强腐蚀性介质。

制药行业：无菌生产环境中排放药液，氟塑料衬里无毒害，符合GMP标准。

精细化工：输送细软颗粒介质（如牙膏、涂料），PPL或M密封材料增强耐磨性。

石油冶金：高温高压工况下排放原油、矿浆，PFA衬里抵御硫化氢腐蚀。

四、FQ41PFA储罐底部衬氟放料球阀选型分析驱动方式与自动化控制





手动操作

适用于小规模生产或间歇性排料场景，成本低，维护简单。

气动执行机构

通过电磁阀控制气源，实现快速启闭（响应时间≤0.5秒），支持远程自动化控制。

典型案例：FL641FPA气动衬氟上展阀，氮源压力0.4-0.7MPa，适用于连续作业生产线。

电动执行机构

配置电机驱动，支持PLC控制系统，实现精准流量调节与定时排料。
优势：适用于大型设备或无人值守工况，降低人工干预风险。

FQ41PFA储罐底部衬氟放料球阀选型分析衬里材料

聚三氟乙烯 PCTEF (F3)	适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类) 使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚全氟乙烯FEP (F46)	适用介质：任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。使用温度： -85~150特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性 高，有极好的耐候性和辐射性。
聚烯烃PO	适用介质：各种浓度的酸碱盐及某些有机溶剂。 使用温度：-58~80特点：是目前世界*理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
聚偏氯乙烯 PVDF(F2)	使用介质：耐大多数化学药品和溶剂，使用温度：-70~100特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，*大特 点是韧性好，易成型。
聚四氯乙烯 PTFE(F4)	使用介质：强酸，强碱，强氧化剂等。使用温度：-200~180特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚氯乙烯: 硬质)PVC	适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。使用温度：0-55特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。
聚丙烯： RPP	适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。使用温度：-14~80特点：*轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

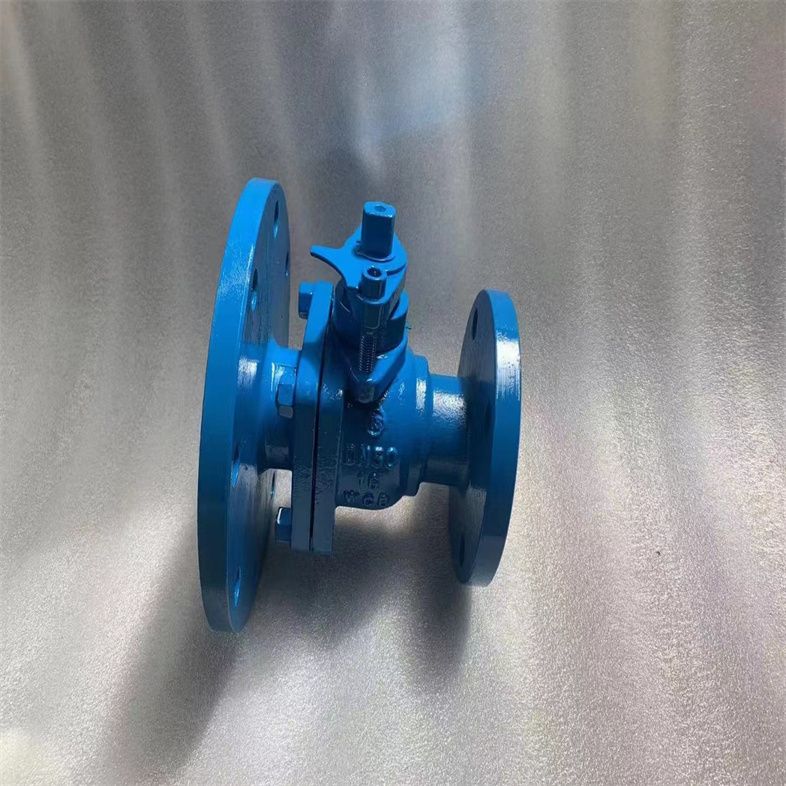

FQ41PFA储罐底部衬氟放料球阀选型分析外形结构图



FQ41PFA储罐底部衬氟放料球阀选型分析主要外形尺寸

公称通径		PN1.6(MPa) 主要外形尺寸和连接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44

五、FQ41PFA储罐底部衬氟放料球阀选型分析选型与安装要点





介质兼容性

避免介质含硬质颗粒、结晶或杂质，以防磨损衬氟层。若介质含杂质，需选用哈氏合金阀芯。

禁忌介质：氟离子液体（如HF）、强碱（温度>150℃且浓度>30%）。

温度与压力匹配

F46衬里：长期使用温度≤120℃，短时可达150℃。

PFA衬里：长期使用温度≤150℃，短时可达180℃。

压差限制：波纹管密封阀门需控制压差≤0.5MPa，否则需改用四氟填料密封。

安装规范

水平安装，确保阀瓣与密封面无污垢、泥沙。

连接探头导线至温控表时，需远离强电磁干扰源（如变频器、高压电缆）。

维护保养

定期检查阀杆与填料磨损情况，及时更换密封件。

气动阀门需保持气源干燥清洁，防止电磁阀故障导致启闭异常。

一、FQ41PFA储罐底部衬氟放料球阀选型分析安装过程中的注意事项

安装方向

1、大多数球阀对于安装方向没有严格要求，但对于一些有特殊设计的球阀，如带有防喷装置或者利用介质自身压力辅助密封的球阀，需要注意介质的流向与阀门设计方向一致。例如，在某些高压球阀中，介质的正确流向可以保证阀座在压力作用下实现更好的密封效果。

2、对于浮动球阀，一般建议将阀门安装在管道中使球体的轴处于水平位置，这样可以利用球体的自重，使得在关闭阀门时，球体能够更好地下沉，与阀座紧密贴合，提高密封性能。

安装环境和清洁度

1、球阀的安装环境应该避免有强烈的腐蚀性气体或者液体的侵蚀。如果安装在户外或者恶劣的工业环境中，如靠近海边的化工设施或者有大量酸雾的车间，需要对阀门采取适当的防护措施，如涂漆、安装防护罩等。

2、在安装前，要确保管道内部清洁，没有杂物、焊渣、铁屑等异物。因为这些异物可能会进入球阀内部，损坏球体表面或者阀座的密封面，影响阀门的正常使用和密封性能。可以在安装前对管道进行吹扫或者冲洗，在安装过程中，也要尽量避免杂质进入阀门。

连接方式的正确性

球阀常见的连接方式有法兰连接、螺纹连接、焊接连接等。在采用法兰连接时，要确保法兰的密封面平整、无损伤，并且螺栓的拧紧力矩要符合要求，避免出现泄漏。对于螺纹连接的球阀，要注意螺纹的旋向正确，并且按照规定的拧紧程度进行安装，防止螺纹损坏或者松动。焊接连接的球阀，需要保证焊接质量，避免焊接过程中产生的高温对阀门内部零件造成损坏，同时要注意防止焊渣进入阀门内部。

二、FQ41PFA储罐底部衬氟放料球阀选型分析操作过程中的注意事项





操作扭矩的控制

球阀在开启和关闭过程中需要施加一定的扭矩，但不能超过阀门设计规定的*大扭矩。如果扭矩过大，可能会损坏阀杆、球体或者其他传动部件。一般情况下，手动球阀可以通过操作手柄来控制扭矩，感觉阻力明显增大时，不要强行操作。对于电动或者气动球阀，要确保驱动装置的输出扭矩在阀门的承受范围之内，并且在操作过程中要注意观察阀门的动作情况，如发现异常阻力或者动作迟缓，要及时停止操作并检查原因。

开启和关闭速度的控制

为了避免因流体冲击或者压力波动对管道系统和阀门本身造成损坏，球阀在开启和关闭时应该控制速度。特别是在一些高压、大流量的管道系统中，快速开启或关闭球阀可能会引起水锤现象或者压力冲击，导致管道破裂或者阀门损坏。因此，在操作球阀时，应该缓慢地开启和关闭，尤其是在初次开启或者关闭新安装的阀门时。

操作顺序和状态确认

在管道系统中有多个阀门的情况下，要注意球阀的操作顺序。例如，在关闭一个包含球阀的分支管道时，应该先关闭球阀，然后再关闭上游的截断阀，以防止介质在管道中产生倒流或者压力波动。在开启阀门时，要确认阀门前后的压力、流量等状态是否符合要求，避免在不适当的情况下开启阀门，造成安全事故或者设备损坏。

三、FQ41PFA储罐底部衬氟放料球阀选型分析维护过程中的注意事项





定期检查和清洁

1、球阀应该定期进行检查，包括检查阀门的外观是否有损坏、腐蚀现象，检查阀杆的灵活性，以及检查阀门的密封性能等。对于长时间未使用的球阀，更要进行全面检查。在检查过程中，可以对阀门进行简单的清洁，清除表面的灰尘、油污等杂质。如果发现阀门内部有杂物或者污垢，需要将阀门拆卸后进行彻底清洁，清洁后要按照正确的安装步骤重新组装。

2、定期清洁还包括对阀门的填料函进行清理和更换填料。填料的作用是防止介质从阀杆处泄漏，随着时间的推移，填料可能会磨损或者老化，需要及时更换，以保证阀门的密封性能。

润滑维护

1、球阀的阀杆和其他传动部件需要定期进行润滑，以保证其灵活性和减少磨损。可以使用适合的润滑剂，如润滑脂或者润滑油，按照规定的周期进行涂抹或者注入。在选择润滑剂时，要考虑介质的性质和阀门的工作环境，例如，在食品行业的管道系统中，要使用食品级的润滑剂，以避免对食品造成污染。

2、对于有特殊要求的球阀，如在高温环境下工作的球阀，在选择润滑剂时还要考虑其耐高温性能，确保润滑剂在高温下不会失效或者产生有害的分解产物。

密封件的检查和更换

球阀的密封性能主要依赖于球体和阀座之间的密封件。定期检查密封件的状态是非常重要的，查看密封件是否有磨损、老化、变形等情况。如果发现密封件出现问题，应该及时更换。在更换密封件时，要选择与阀门型号和介质相匹配的密封件，并且要按照正确的安装方法进行安装，确保密封件安装到位，能够发挥良好的密封作用。

六、FQ41PFA储罐底部衬氟放料球阀选型分析典型产品案例



FQ41F46衬氟放料球阀

结构：变径法兰设计，左法兰尺寸比右法兰大一档，D1端连接反应釜，法兰尺寸符合JB78标准。

密封：人字环形PTFE填料组合，实现零泄漏。

应用：50L-5000L容量反应釜的腐蚀性介质管路控制。

Q41F-F系列衬氟放料球阀

材质：阀体熔模精密铸造，过流部件全衬氟塑料。

耐温：-50℃至180℃，适用于任意浓度的强酸、强碱及有机溶剂。

优势：物料滞留少，结构紧凑，密封性能优越，是牙膏行业真空制膏锅放料的理想选择。
