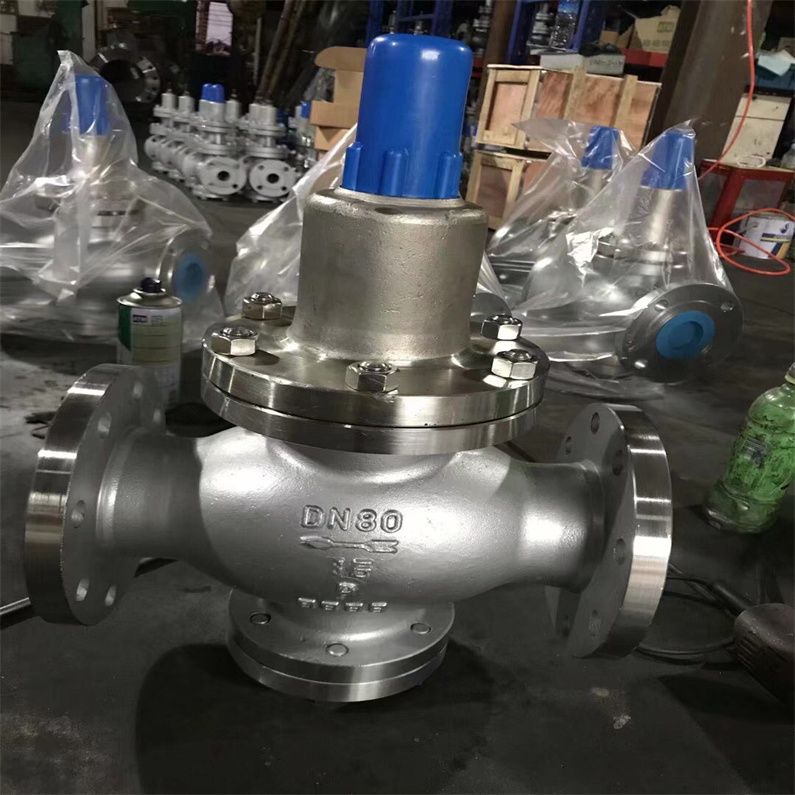

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

减压阀是一种能够降低流体压力的装置，其工作原理基于流体力学和弹性力学。当流体经过减压阀时，其压力会受到减压阀内部结构的调控，从而实现压力的降低。减压阀通过内部可调节的弹性元件改变流体阻力，控制压力，被视为节流元件，随着节流面积变化，产生不同压力损失，实现减压的效果。具体来说，通过调整节流面积，可以改变流体的流速和动能，从而产生不同的压力损失，实现减压的目的。这种减压过程受到控制与调节系统的精准调控，确保阀后的压力在一定的范围内保持稳定，与弹簧力达到平衡。

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例工作原理：

1. 本阀通过启闭件的节流，造成压力损失迫使进口压力在出口处降低到设定值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。

2. 本阀介质走向上进下出，当调节出口压力时，顺时针旋转调节螺栓，迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压，由阀后介质通过X通道流入活塞下方，与活塞上方保持压力平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力变化对出口压力的影响，同时加大了出口压力作用面积，即加大敏感元件作用面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度.

Y42X活塞式减压阀的结构主要由活塞、缸套、弹簧等组成。当活塞受到压力时，活塞会向一侧移动，使得减压阀的进出口压力不同，从而降低管道内的压力。如果管道内的压力过大，弹簧会自动调节活塞的位置，从而保证减压阀的正常运行。

作为一种关键的工业设备，Y42X活塞式减压阀的使用范围非常广泛。它被广泛应用于石油、化工、电力、制药等领域。在这些领域中，活塞式减压阀被广泛应用于各种流体控制系统中，如气体、蒸汽、水等。在这些系统中，活塞式减压阀可以起到稳定压力、调节流量等作用，保证系统的正常运行。

为了保证Y42X活塞式减压阀的安全和稳定运行，需要注意以下几点。首先，在使用前应检查减压阀的进出口是否畅通，是否存在堵塞现象。其次，要定期对减压阀进行清洗和维护，及时更换磨损的部件。此外，在使用过程中，要注意观察减压阀的工作状态，如果发现异常情况，应立即停止使用并进行检查。

总之，Y42X活塞式减压阀作为一种关键的工业设备，在工业生产中发挥着极为重要的作用。它可以调节和控制各种流体介质的压力和流量，保证设备的正常运行和生产的稳定。为了保证其安全和稳定运行，需要注意定期维护和检查，及时更换磨损部件。只有这样才能够保证活塞式减压阀的长寿命和可靠性，为工业生产的安全和稳定提供保障。

总之，Y42X活塞式减压阀在工业生产中具有重要的作用和广泛的应用。通过对其结构和工作原理的了解，我们可以更好地理解和使用这种设备。同时，为了确保其安全和稳定运行，需要对其进出口进行检查和维护，定期清洗和更换磨损部件。只有这样才能够充分发挥Y42X活塞式减压阀的性能和优势，为工业生产的正常运行提供可靠的保障。

1.2  Y42X弹簧活塞式非腐蚀性液体减压阀应用案例应用场合

在实际应用中，减压阀用于高层建筑和城市供水系统，降低过高水压。它能够将阀前管路的高压液体减少至阀后管路所需的水平，确保给水系统中的各个用水点都能获得适当的水压和流量。此外，由于水的漏失率和浪费程度与给水系统的水压密切相关，因此减压阀不仅有助于改善系统的运行状况，还能起到潜在的节水作用，据统计，其节水效果可达30%左右。

1.3 Y42X弹簧活塞式非腐蚀性液体减压阀应用案例 自动调节性能

减压阀的工作原理简单而有效。减压阀能通过调节，将进口压力降低至出口压力，并利用介质能量保持出口压力稳定。通过精确的调节，它可以将进口压力降低至所需的出口压力，并利用介质本身的能量，使出口压力能够自动地保持稳定。这种自动调节的特性使得减压阀在各种应用场合下都能发挥出色的性能。

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例





序号	品  名	型 号 及 规 格	单位	数量
1	减压阀	减压阀Y42F DN100  4寸  150LB法兰 介质：水，   液体 进口压力0.6 MPA, 出口压力0.25 MPA 法兰类型4寸  150LB法兰 法兰外圆229MM 螺丝孔中心距190.5MM 8个螺丝孔，螺丝孔大小19MM	台	1
2	控制阀	自力式流量控制阀ZLY DN100   4寸  150LB法兰 介质：水，   液体 法兰类型4寸  150LB法兰 法兰外圆229MM 螺丝孔中心距190.5MM 8个螺丝孔，螺丝孔大小19MM	台	1







































Y42X弹簧活塞式非腐蚀性液体减压阀应用案例性能规范

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
*小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

























Y42X弹簧活塞式非腐蚀性液体减压阀应用案例外形结构图



Y42X弹簧活塞式非腐蚀性液体减压阀应用案例主要外形尺寸

公称通径DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

减压阀需要接装在适当的位置，如气体管道或水管上，接装过程需要准备相应的工具和材料，按照步骤进行操作，注意安全和密封性。

减压阀是一种常用的设备，广泛应用于各种气体管道和水管系统中，用于控制流体的压力。那么，减压阀应该接在什么上呢？接装过程中又需要注意哪些事项呢？接下来，我们就来一起了解。

一、Y42X弹簧活塞式非腐蚀性液体减压阀应用案例减压阀的接装位置

减压阀的接装位置需要根据具体的应用场景来确定。在气体管道中，减压阀通常接装在气体供应管道和用气设备之间，用于将高压气体减压至设备所需的低压。在水管系统中，减压阀则通常接装在主管道上，用于控制整个系统的水压。

二、Y42X弹簧活塞式非腐蚀性液体减压阀应用案例接装前的准备

在接装减压阀之前，需要准备相应的工具和材料。一般来说，需要准备的工具包括扳手、螺丝刀等，而材料则包括减压阀、管道接头、密封垫片等。同时，还需要确保接装位置的清洁，以免杂质进入管道影响减压阀的正常工作。

三、Y42X弹簧活塞式非腐蚀性液体减压阀应用案例接装步骤

1. 将减压阀放置在接装位置，用扳手和螺丝刀固定好。

2. 将管道接头与减压阀的进出口连接，确保连接紧密。

3. 在连接处加入密封垫片，确保密封性能。

4. 检查所有连接处是否紧固，无泄漏现象。

四、Y42X弹簧活塞式非腐蚀性液体减压阀应用案例注意事项

1. 在接装过程中，要注意安全，避免发生意外事故。

2. 确保减压阀的进出口方向与管道流向一致，以免影响减压效果。

3. 在接装完成后，要进行试压测试，确保减压阀的正常工作。

通过以上介绍，相信大家对减压阀的接装过程有了更深入的了解。在实际操作中，一定要按照步骤进行操作，注意安全和密封性，确保减压阀的正常工作。

022. Y42X弹簧活塞式非腐蚀性液体减压阀应用案例安装要点与注意事项

2.1 选择安装位置

在安装减压阀时，减压阀应安装在管道系统的低点。这样有利于介质中的杂质和沉淀物自然沉降，避免对减压阀的正常工作造成影响。

2.2 管道清洁与介质流向

安装前管道需清洁，必须彻底清洗管道，清除其中的杂质和污垢，以确保减压阀的顺畅运行。在安装过程中，必须确保介质的流向与减压阀的箭头指示一致，以防止反向流动对设备造成损害。

2.3 固定及密封检查

减压阀应稳固地固定在管道上，以防止因振动或冲击而发生移位或损坏。安装后须检查密封性，防止泄漏，保证运行安全可靠。安装完成后，应进行密封性能检查，确保减压阀无泄漏现象，以保证其安全可靠的运行。

2.4 阀体安装建议及附加设备

为了便于日常的操作与维护，减压阀通常建议直立安装在水平管道上。安装过程中，必须遵循阀体上箭头的指示方向，确保与流体流向一致。若水质不佳，含有杂质，则应在减压阀的上游进水口处加装过滤器，以保障减压阀的正常运作。

Y42X弹簧活塞式非腐蚀性液体减压阀应用案例

为防范阀后压力超出设定范围，减压阀的出口处至少距离4米的位置应再安装一个减压阀。此外，为了减轻水锤对管道和阀门可能造成的损害，可适当安装小型膨胀水箱。

若减压阀需用于热水系统，则应在减压阀与膨胀水箱间增设止回阀。如此，膨胀水箱便能吸收因热膨胀而增加的水量，同时防止热水回流或压力波动对减压阀造成影响，从而确保减压阀能够长期稳定工作。
