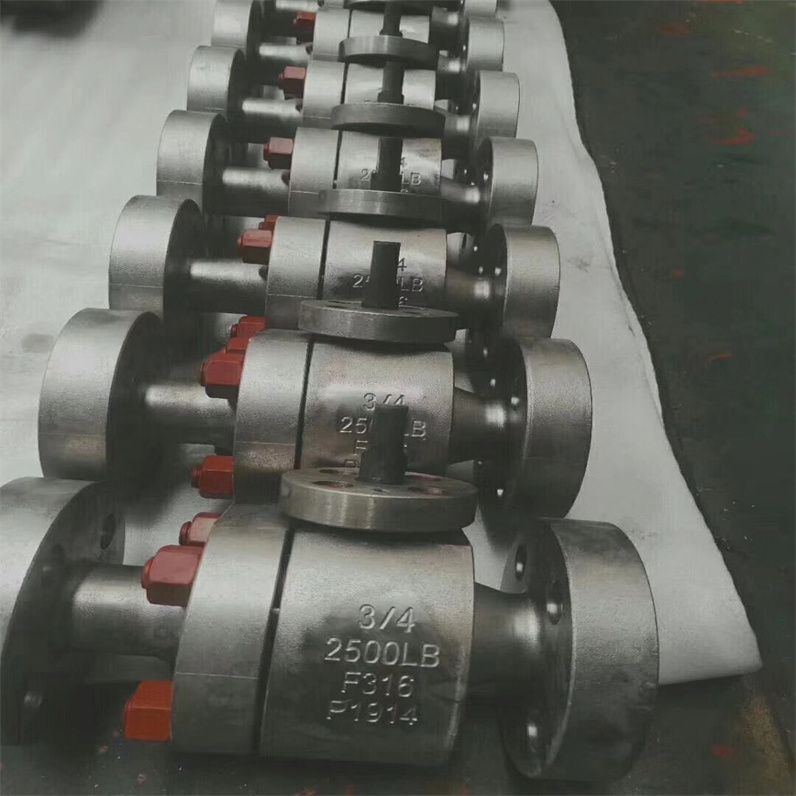

Q41F高压锻造法兰式球阀应用案例

一、Q41F高压锻造法兰式球阀应用案例锻造工艺原理：金属塑性变形铸就高强度

锻钢高压球阀的核心优势源于其独特的锻造工艺。锻造是通过机械压力使金属坯料在固态下发生塑性变形，从而获得所需形状和性能的加工方法。

球阀是一种具有球形阀瓣的阀门，主要用于截断、接通、调节管路中的介质。球阀锻件A105左右阀体是球阀的重要组成部分，主要起到控制介质流向和调节介质压力的作用。因此，保证球阀锻件A105左右阀体的加工精度和表面质量对于提高球阀的性能和使用寿命至关重要。接下来，山西永鑫生重工便围绕球阀锻件A105左右阀体从各方面给大家分析一下其加工工艺关键要点！

球阀锻件A105左右阀体锻造工艺的关键要点包括材料选择、加热温度和时间、锻造过程中的力学性能控制等。在锻造过程中，要根据A105左右阀体的材料特性和产品要求，合理选择加热温度和时间，保证材料具有良好的塑性和强度。同时，在锻造过程中要严格控制锻造温度和变形速率，保证材料在变形过程中不出现裂纹等缺陷。

热处理是球阀锻件A105左右阀体加工的另一个关键环节，主要目的是改善材料的力学性能和耐腐蚀性能。热处理工艺的关键要点包括加热温度、加热时间和冷却速率等。在热处理过程中，要针对A105左右阀体的材料特性和产品要求，制定合理的热处理工艺方案。例如，对于A105左右阀体的高温回火，要控制好回火温度和时间，保证材料具有较好的韧性和强度。同时，在热处理过程中要严格控制加热温度和冷却速率，避免出现淬火裂纹等缺陷。

加工精度是影响球阀锻件A105左右阀体性能和使用寿命的另一个关键因素之一。但在加工过程中，还需要注意以下事项：首先，要严格控制刀具的磨损和切削液的使用，避免影响加工质量和效率；其次，要合理安排工件的装夹和定位，确保加工过程的稳定性和准确性；*后，要对工件进行定期的质量检测和分析，及时调整加工参数和提高加工精度。

其核心原理包括：

金属致密化：

锻造过程中，金属晶粒沿压力方向重新排列，消除铸造工艺中可能存在的气孔、缩松等缺陷，使阀体组织更加致密，强度提升30%以上。

纤维流线优化：

锻造形成的金属纤维流线沿阀体轮廓分布，显著提高抗疲劳性能和抗冲击能力，尤其适用于高压交变载荷工况。

性能可控性：

通过控制锻造温度、变形速度和锻后热处理工艺，可精确调整阀体的硬度、韧性和耐腐蚀性，满足不同介质需求。

类比说明：

锻造工艺类似于“揉面团”——通过反复挤压使面团内部结构均匀致密，而铸造则类似于“倒模具”——可能存在内部气泡或疏松。锻钢球阀的强度和可靠性因此显著优于铸造球阀。

二、Q41F高压锻造法兰式球阀应用案例锻钢高压球阀的结构特点：专为高压工况设计

进口锻钢高压球阀在结构设计上充分体现了锻造工艺的优势，其核心特点包括：

高强度阀体

材质选择：通常采用A105N（碳钢）、F22（铬钼钢）、F316L（不锈钢）等锻造专用材料，抗拉强度可达620MPa以上，屈服强度≥415MPa。

壁厚优化：锻造工艺允许阀体壁厚更均匀，减少应力集中，耐压能力较铸造阀体提升50%以上。

精密加工球体

表面硬化处理：球体表面镀硬铬（厚度≥20μm）或喷涂碳化钨（硬度≥HRC70），耐磨性提升3倍以上。

密封面精度：球体与阀座接触面粗糙度Ra≤0.4μm，确保低压差下零泄漏。

双密封结构设计

主密封：采用金属对金属密封（如STL硬质合金）或软密封（PTFE/PEEK），适应不同工况需求。

次密封：配备防火石墨密封圈，在650℃高温下仍能保持密封，符合API 6FA防火标准。

防吹出阀杆设计

阀杆底部采用倒T型结构，与球体通过键连接，即使阀内压力达到额定值的1.5倍，阀杆也不会被吹出。

标准化接口

支持ANSI B16.5、DIN 2501、GB/T 9113等法兰标准，兼容性极强，便于与现有管道系统集成。

数据对比：

参数 进口锻钢高压球阀 铸造高压球阀

抗拉强度 ≥620MPa ≤485MPa

疲劳寿命 ≥10万次 ≤5万次

泄漏率 ≤0.1%KV值 ≤0.5%KV值

三、Q41F高压锻造法兰式球阀应用案例选型指南：关键参数与场景匹配

选型不当可能导致阀门寿命缩短或系统安全隐患。以下为进口锻钢高压球阀的核心选型要素：

压力等级与温度范围

压力等级：根据系统*高工作压力选择，常见等级为PN160（Class 900）、PN250（Class 1500）、PN420（Class 2500）。

温度范围：需考虑介质温度对密封材料的影响。例如，PTFE软密封适用于-29℃~180℃，而金属密封可耐受-46℃~450℃。

介质特性与材质选择

腐蚀性介质：含硫天然气、酸液等需选用不锈钢（如316L）或双相钢（如2205）。

高温介质：蒸汽、热油等需选用高温合金（如Inconel 625）。

颗粒介质：含砂天然气、矿浆等需选用硬质合金密封面（如STL涂层）。

操作方式与自动化需求

手动操作：适用于小口径或低频次开关场景，配备加长手柄或齿轮箱。

自动化操作：需配置电动、气动或液动执行器，支持远程控制和紧急切断功能。例如，电动执行器扭矩范围为50Nm~5000Nm，气动执行器响应时间≤0.5秒。

法兰标准与接口尺寸

确认管道系统的法兰标准（如ANSI、DIN、GB），选择匹配的法兰接口。例如，ANSI Class 1500对应PN250，DIN PN250对应GB/T 9123 PN250。

接口尺寸需与管道直径一致，避免流阻增加或安装困难。

特殊工况需求

防火需求：石油化工、天然气等易燃易爆场景需选用符合API 6FA标准的防火阀门。

低温需求：极寒地区需选用低温钢（如LCB）并配置低温密封材料（如改性PTFE）。

选型案例：

场景：某天然气长输管道，压力等级PN250，介质含微量HS，温度范围-20℃~60℃。

选型结果：

阀体材质：A105N锻钢

密封形式：金属对金属密封（STL硬质合金）

法兰标准：ANSI B16.5

操作方式：电动执行器（扭矩1000Nm）

Q41F高压锻造法兰式球阀应用案例主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点
1、流体阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

Q41F高压锻造法兰式球阀应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	球阀	法兰式球阀Q41F-100C  PN100    DN25 温度：150℃ 进法兰到出法兰长度：  MM (含两端水线) 进口法兰面：FM凹面PN100  DN25 对角螺丝孔中心距 100MM 4个螺栓孔，螺丝孔大小：18MM Y直径：68-70MM D直径：58MM   出口法兰面M凸面PN100    DN25 对角螺丝孔中心距 100MM 4个螺栓孔，螺丝孔大小：18MM X直径;57MM 手轮驱动	台	3

Q41F高压锻造法兰式球阀应用案例主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

Q41F高压锻造法兰式球阀应用案例主要零件材料 Materials Of main Parts

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

Q41F高压锻造法兰式球阀应用案例外形结构图

Q41F高压锻造法兰式球阀应用案例主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F-16C Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F-25C Q41PPL 25C 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41F高压锻造法兰式球阀应用案例规格主要尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F-40C Q41PPL 40C 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F-64C Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

Q41F高压锻造法兰式球阀应用案例法兰球阀的拆卸与重装

在需要拆卸或重装法兰球阀时，必须谨慎操作，以确保不会损坏任何部件或影响其性能。首先，要熟悉阀门的结构和各个部件的功能，以便能够正确地进行拆卸和重装。其次，在拆卸过程中，要遵循相关的操作规范和安全要求，确保自身安全并避免对阀门造成不必要的损害。*后，在重装时，要仔细检查各个部件的连接是否牢固，以及是否存在泄漏等问题，以确保阀门能够正常工作并发挥*佳性能。

Q41F高压锻造法兰式球阀操作应用案例拆卸与重装的详细步骤

在拆卸法兰球阀时，应遵循以下步骤：首先，关闭主电源或供应源，以确保操作的安全性；其次，使用适当的工具，如扳手或螺丝刀，来松开并拆除阀门上的紧固件；然后，小心地将阀门部件逐一拆下，并妥善保管，以便后续重装使用；*后，检查所有拆下的部件是否完好无损，为后续重装做好准备。

在重装法兰球阀时，同样需要遵循一系列步骤：首先，根据拆卸时的顺序，将阀门部件逐一进行组装；其次，确保每个部件都已正确安装到位，并使用适当的工具进行紧固；然后，开启主电源或供应源，进行测试以确保阀门能够正常工作；*后，再次检查所有部件的连接是否牢固，以及是否存在任何泄漏等问题。通过这些详细步骤的遵循，可以确保法兰球阀的拆卸与重装过程既安全又高效。

Q41F高压锻造法兰式球阀操作应用案例拆卸与重装的注意事项

在拆卸法兰球阀时，除了遵循上述详细步骤外，还需留意以下几点：首先，确保工作区域安全，避免因操作不当导致意外发生；其次，使用正确的工具进行拆卸，以避免损坏阀门部件；同时，在拆下每个部件时，都要仔细检查其是否有损坏或磨损，以便及时更换。

而在重装法兰球阀时，同样需要细心谨慎：首先，按照拆卸时的顺序和方向进行组装，确保每个部件都安装正确；其次，紧固时力度要适中，避免过紧或过松导致阀门工作异常；*后，在测试和检查过程中，要特别注意阀门的工作状态和部件连接的紧密性，确保无泄漏等问题存在。通过这些注意事项的遵循，可以进一步确保法兰球阀拆卸与重装的准确性和可靠性。

Q41F高压锻造法兰式球阀应用案例拆卸与重装的全方位指南

在拆卸法兰球阀时，我们必须全方位考虑，确保每一个步骤都得到妥善处理。首先，我们要确保工作区域的安全性，这是首要任务，因为任何小的疏忽都可能导致意外发生。其次，选择适当的工具进行拆卸至关重要，因为不正确的工具可能会损坏阀门的关键部件。同时，在拆卸过程中，我们需要仔细检查每一个部件是否有损坏或磨损的迹象，以便及时进行替换。

同样，在重装法兰球阀时，我们也需要全方位的细心和谨慎。我们要按照拆卸时的顺序和方向进行精确的组装，确保每一个部件都正确安装到位。在紧固部件时，我们要注意力度适中，避免过紧或过松导致阀门工作不正常。*后，在测试和检查阶段，我们要密切关注阀门的工作状态和部件连接的紧密性，确保没有泄漏等问题存在。通过全方位的注意和精细的操作，我们可以进一步提高法兰球阀拆卸与重装的准确性和可靠性。
全方位指南：拆卸与重装的每一个细节
在处理法兰球阀的拆卸与重装时，我们必须全方位关注每一个细节。这不仅关乎阀门的安全性和可靠性，更直接影响着整个系统的运行效率。从选择适当的工具，到仔细检查每一个部件的状态，再到精确的组装和紧固，每一个步骤都需要我们细心且谨慎地对待。通过全方位的注意和精细的操作，我们可以确保法兰球阀的拆卸与重装达到更高的准确性和可靠性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀的过程中，我们必须细致入微地关注每一个环节。这不仅仅是对阀门性能和安全的保障，更是对整个系统稳定运行的基础。从挑选适合的工具开始，到对各部件进行细致入微的检查，再到精准的组装与紧固，每一个细节都要求我们谨慎对待。通过全面的关注与精细的操作，我们能够确保法兰球阀的拆卸与重装达到更高的精确度与稳定性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀的过程中，我们需对每一个环节都保持高度关注。这不仅是确保阀门性能和安全的关键，也是保障整个系统稳定运行的基础。从精心挑选适宜的工具，到对各部件进行逐一细致的检查，再到精准的组装与紧固，每一个细节都至关重要。通过全方位的关注与精细的操作，我们将能够进一步提升法兰球阀拆卸与重装的精确度与稳定性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀时，我们需对每一个环节都保持高度关注。这不仅是保障阀门性能和安全的关键，也是确保整个系统稳定运行的基础。从工具的精心挑选，到各部件的细致检查，再到精准的组装与紧固，每一个细节都不可或缺。通过全方位的精细操作，我们将能够进一步提升法兰球阀拆卸与重装的精确度与稳定性。

四、Q41F高压锻造法兰式球阀应用案例维护与故障处理：延长阀门寿命的关键

定期检查

每季度检查阀门的密封性能、操作灵活性，记录开关次数。

每年进行一次全压密封测试，验证阀门的耐压能力和密封性能。

润滑保养

每年对阀杆、传动部件添加耐高温润滑脂（如Molykote 33），减少磨损。

密封件更换

每3~5年更换阀座、O型圈等密封件，具体周期根据使用频率和介质特性调整。

常见故障与解决方案

阀门内漏：清洗阀座、更换密封件、研磨密封面。

操作扭矩过大：校正阀杆、更换密封件、加热融化结晶介质。

执行器故障：检查电源/气源、更换电磁阀、校准执行器。

五、总结：锻钢高压球阀的核心价值

进口锻钢高压球阀通过锻造工艺实现了高强度、高可靠性和长寿命，其核心价值体现在：

安全性：适用于高压、高温、腐蚀性等极端工况，减少泄漏风险。

经济性：长寿命和低维护成本，降低全生命周期成本。

兼容性：支持多种法兰标准和自动化接口，便于系统集成。

选型时需综合考虑压力等级、介质特性、操作方式等因素，确保阀门与系统需求完全匹配。通过科学选型和定期维护，进口锻钢高压球阀可为高压流体系统提供可靠保障。
