硬密封球阀是工业管道系统中用于控制流体通断的关键部件，其核心优势在于通过金属材质的密封副实现高强度、高可靠性的密封性能，尤其适用于高温、高压、强腐蚀等严苛工况。以下从结构组成、工作机制、密封原理及应用特性等方面详细解析其工作原理。适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，金属硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

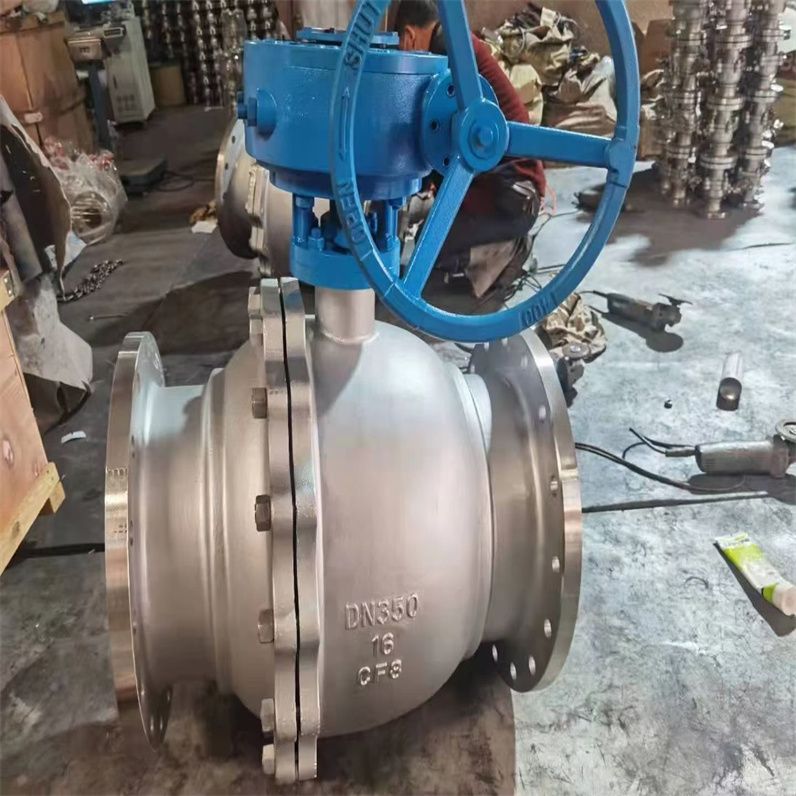

Q41W金属硬密封浮动法兰式球阀选型分析阀座硬化技术

金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

    采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

完全的防火结构设计

    阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

    金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

一、Q41W金属硬密封浮动法兰式球阀选型分析硬密封球阀的核心结构

硬密封球阀的基础结构由五大核心部件构成：

阀体：作为阀门的主体框架，通常采用铸钢、不锈钢或特种合金材质，内部加工出与球体配合的流道空间，承受介质压力并连接管道。

球体：阀门的启闭元件，呈球形，中部开有圆柱形通孔（或 V 形开口）作为介质流通通道。球体表面经过精密研磨和硬化处理（如堆焊硬质合金、喷涂陶瓷等），硬度可达 HRC60 以上，确保耐磨耐蚀。

硬密封副：由球体密封面与阀座密封面组成，均为金属材质（如不锈钢 + 硬质合金、镍基合金等），通过高精度加工实现紧密贴合。密封副的设计分为固定阀座和浮动阀座两种形式，前者阀座固定，球体受介质压力推动贴向阀座；后者球体固定，阀座可轴向移动补偿密封面磨损。

阀杆：连接球体与驱动装置的传动部件，通过旋转带动球体转动。阀杆与阀体间设有填料函密封，防止介质泄漏。

驱动装置：包括手动手柄、电动执行器、气动执行器或液动执行器，提供扭矩驱动阀杆旋转，实现阀门的开启或关闭。

二、Q41W金属硬密封浮动法兰式球阀选型分析工作原理：启闭过程与流体控制

硬密封球阀的工作过程基于球体的旋转运动，通过改变球体通孔与管道的相对位置实现流体通断控制，具体分为两个状态：

1. 开启状态

当驱动装置带动阀杆顺时针或逆时针旋转 90° 时，球体随之转动，其内部通孔与管道轴线完全对齐（图 1）。此时，介质可自由通过球体通孔，流动阻力极小。硬密封球阀的流道通常为全通径设计（即通孔直径与管道内径一致），可减少流体湍流和压力损失，适用于对流量效率要求高的场景（如天然气输送、石油管线）。

2. 关闭状态

当阀杆反向旋转 90°，球体转动至通孔与管道轴线垂直位置（图 2）。此时，球体的密封面与阀座的密封面紧密贴合，形成金属对金属的刚性密封。密封副的接触面上会产生足够的比压（通过介质压力或预紧弹簧力实现），阻止介质泄漏。硬密封结构的关键在于密封面的高精度加工和材料匹配 —— 例如，球体表面粗糙度需控制在 Ra0.2 以下，阀座密封面通过研磨与球体形成镜面配合，确保微观层面的紧密接触。

三、Q41W金属硬密封浮动法兰式球阀选型分析硬密封原理：金属密封副的技术特性

与软密封球阀（采用橡胶、聚四氟乙烯等非金属密封）不同，硬密封球阀的核心优势在于金属密封副的耐高温、耐高压和抗冲刷能力，其密封机制包含以下关键技术：

密封比压机制

密封比压是指密封面上单位面积承受的压力，需大于介质压力才能实现有效密封。硬密封球阀通过两种方式产生密封比压：

介质压力驱动：在浮动球结构中，介质压力推动球体向出口侧阀座移动，使密封面产生被动接触压力（自密封效应）。

预紧力驱动：在固定球结构中，通过弹簧或阀杆扭矩施加主动预紧力，确保低压工况下的密封可靠性。

材料匹配与表面处理

密封副材料需具备 “硬度差” 和 “互溶性低” 的特性，避免长期摩擦导致粘连或磨损。常见组合包括：

球体：不锈钢（如 316L）堆焊碳化钨（WC）或司太立合金（Stellite），硬度达 HRC65 以上；

阀座：不锈钢基体镶嵌陶瓷（如 AlO、SiC）或镍基合金，硬度略低于球体，形成 “硬对稍软” 的耐磨组合。

此外，表面氮化、镀层（如化学镀镍磷）等工艺可进一步提升耐腐蚀性能。

密封形式设计

硬密封球阀的密封面通常采用线密封（如球形密封面与圆锥形阀座配合）或窄面密封，通过缩小接触面积提高比压，同时减少摩擦阻力，便于启闭操作。部分高压阀门采用双密封副设计（如上下游均设阀座），实现双向密封。

四、Q41W金属硬密封浮动法兰式球阀选型分析硬密封球阀的适用场景与性能优势

严苛工况的适应性

高温环境：金属密封副可承受 400℃以上高温（如电厂蒸汽管道、冶金炉窑烟气系统），远超软密封的温度上限（通常＜200℃）。

高压环境：公称压力可达 PN160（Class 900）甚至更高，适用于石油炼化、天然气长输管线等高压场景。

强腐蚀 / 颗粒介质：耐磨材料可抵御含固体颗粒、高粘度或腐蚀性介质（如矿浆、酸液）的冲刷，延长使用寿命。

长寿命与低维护

金属密封副的耐磨性能显著优于软密封，尤其在频繁启闭的场景中，可减少密封面磨损导致的泄漏风险，降低维护频率。例如，在煤化工领域的煤气管道中，硬密封球阀的使用寿命可达软密封阀门的 3-5 倍。

双向密封与紧急截断部分硬密封球阀支持双向密封（如固定球结构），可在管道正反两个方向实现可靠截断，适用于需要双向控制的工艺系统（如热力管网、船舶管路）。

Q41W金属硬密封浮动法兰式球阀选型分析主要零件材料 Materials Of main Parts

阀体 Body	304	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属)
垫片 Shim	不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品气体 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

Q41W金属硬密封浮动法兰式球阀选型分析外形结构图

Q41W金属硬密封浮动法兰式球阀选型分析主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41H Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41W金属硬密封浮动法兰式球阀选型分析主要外形尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41H Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41H Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

五、Q41W金属硬密封浮动法兰式球阀选型分析典型应用领域

能源行业：石油开采、天然气输送、燃煤电厂的高温高压蒸汽系统；

化工行业：腐蚀性介质（如硫酸、烧碱）输送、反应釜进料控制；

冶金行业：高炉煤气、氧气管道的快速启闭与密封；

航天与军工：火箭燃料输送系统、核工业放射性介质控制（需特殊材质认证）。

硬密封球阀通过金属密封副的精密设计与材料创新，解决了工业领域中极端环境下的流体控制难题。其核心原理在于利用机械结构与材料性能的协同作用，实现高强度密封与长周期可靠运行。随着耐磨材料（如陶瓷基复合材料）和精密加工技术（如五轴联动磨削）的发展，硬密封球阀正不断向更高参数（如超高压 100MPa、超低温 - 253℃）和智能化（如内置传感器监测密封磨损）方向突破，成为能源、化工等关键行业的核心装备之一。

硬密封球阀适合于高温高压的水、蒸汽、石油、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触。那么大家知道硬密封球阀的安装要求有哪些？

在安装球阀时，确保每一步都正确无误至关重要，这不仅关系到球阀的性能，还影响到整个流体系统的安全运行。以下是从安装前准备到安装后检查的详细步骤，旨在帮助您轻松完成球阀的安装。

Q41W金属硬密封浮动法兰式球阀选型分析安装前的准备工作

1. 管道准备：

• 确保球阀前后的管道已经准备好，且管道应同轴，两法兰密封面保持平行。

• 管道必须能够承受球阀的重量。如果管道无法支撑，请在管道上安装适当的支撑结构。

• 管道清洁：

• 使用压缩空气或适当的清洁工具，将球阀前后的管道吹扫干净，去除油污、焊渣和其他杂质。

• 球阀检查：

• 核对球阀的标志，确保球阀完好无损。

• 将球阀全开和全闭数次，以验证其工作是否正常。

• 移除保护件：

• 拆去球阀两端连接法兰上的保护件，以便进行安装。

• 阀孔检查与清洁：

• 检查阀孔，确保没有污物。使用适当的清洁剂清洗阀孔，因为即使微小的颗粒也可能损伤阀座密封面。

Q41W金属硬密封浮动法兰式球阀选型分析开始安装球阀

1. 安装位置：

• 将球阀装上管线，阀的任何一端都可以作为上游端。

• 如果球阀是由手柄驱动的，它可以安装在管道上的任意位置。但是，如果球阀带有齿轮箱或气动驱动器，则应直立安装，即安装在水平管道上，且驱动装置位于管道上方。

• 安装密封垫：

• 根据管路设计要求，在阀法兰与管线法兰间安装密封垫。

• 拧紧螺栓：

• 对称、逐次、均匀地拧紧法兰上的螺栓，确保法兰连接紧密。

• 连接气动管线（如适用）：

• 如果采用气动驱动器，连接气动管线，并确保其连接牢固。

Q41W金属硬密封浮动法兰式球阀选型分析球阀安装后的检查

1. 操作检查：

• 操作驱动器启、闭球阀数次，确保球阀操作灵活无滞涩，验证其工作是否正常。

• 密封性能检查：

• 根据管路设计要求，对管道与球阀间的法兰结合面进行密封性能检查，确保没有泄漏。

遵循以上步骤，您可以轻松完成球阀的安装，并确保其性能稳定、安全可靠。如果您在安装过程中遇到任何问题或疑问，请随时咨询人士。

Q41W金属硬密封浮动法兰式球阀选型分析硬密封球阀的安装要求介绍如下：

1、取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

2、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

硬密封球阀在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。我们大家在对硬密封球阀进行安装的时候，我们都需要按照上面的安装要求去对我们这种球阀进行安装。
