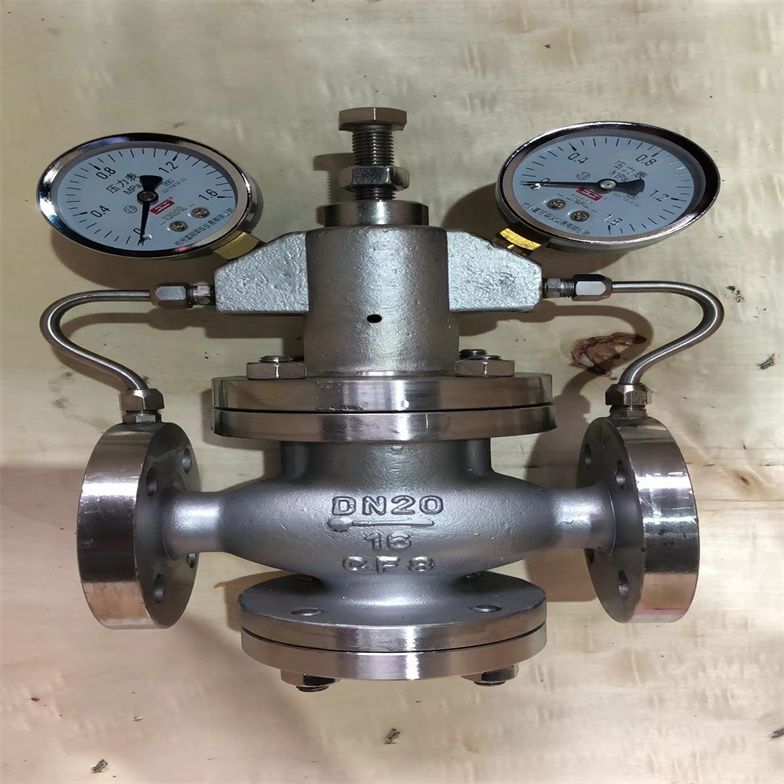

YK43F不锈钢先导活塞式气体减压阀操作应用案例

YK43F不锈钢先导活塞式气体减压阀操作应用案例

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。本系列气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。气体减压阀属通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。活塞式气体减压阀属主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

先导活塞式气体减压阀(Reducing Valve）是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。

YK43F不锈钢先导活塞式气体减压阀操作应用案例工作原理（图）

减压阀的是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YK43F不锈钢先导活塞式气体减压阀操作应用案例减压阀结构原理

减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。减压阀快易优自动化选型有收录。该阀的特点，是在进口压力不断变化的情况下，保持出口压力和温度值在一定的范围内。

1、减压阀主要由阀体、膜片或活塞、弹簧、调节螺丝组成。

2、减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式。

3、作用式减压阀是*简单的减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立结构，因此无需在下游安装外部传感线。它是三种减压阀中体积*小、使用*经济的一种，专为中低流量设计。直接作用式减压阀的精确度通常为下游设定点的+/-10%。

4、活塞式减压阀该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（+/-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。

5、薄膜式减压阀在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，精确度可达+/-1%。精确性更高是由于下游传感线的定位（阀的外部），其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀（例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用）。

6、直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。

YK43F不锈钢先导活塞式气体减压阀操作应用案例

主要技术参数和性能指标

*：壳体试验不包括膜片、顶盖

YK43F不锈钢先导活塞式气体减压阀操作应用案例主要零件材料

YK43F不锈钢先导活塞式气体减压阀操作应用案例流量系数(Cv)

YK43F不锈钢先导活塞式气体减压阀操作应用案例外形尺寸(PN1.6-4.0)

YK43F不锈钢先导活塞式气体减压阀操作应用案例外形尺寸(PN6.4-16.0)

气体减压阀是一种用来控制气体压力的装置，具有将高压气体降低到合适压力的功能。其原理为，在阀门内部通过阀芯和弹簧的协同作用，控制气体流量，达到减压的目的。

二、YK43F不锈钢先导活塞式气体减压阀操作应用案例安装步骤

1.选择合适型号的气体减压阀，根据需要进行购买。

2.安装前应对安装位置进行认真检查，避免阀门安装的高度低于气体气瓶底部。

3.阀门安装前应先将气瓶关闭，放空气瓶内压力，避免因为高压气体引起伤害。

4.将气体减压阀与气瓶紧密接合，确保安装牢固。

5.将调压按钮逆时针旋转至*小位置，同时打开气瓶。

6.打开减压阀门，适当调整压力，使其达到需要的数值。注意不要超过气瓶允许的*大压力。

7.合理安排需求气体和气瓶的管路布局，以免过度弯曲或者过度拉直。

三、YK43F不锈钢先导活塞式气体减压阀操作应用案例操作注意事项

1.使用气体减压阀时，应掌握安装精度和使用要求，避免因为错误操作引发生产事故。

2.在使用气体时，应注意气瓶和气体减压阀的联接口是否牢固，避免气体泄漏。

3.使用气瓶和气体减压阀应定期维护，及时检查是否出现老化、变形等情况。

4.若需要调整气体压力，应先关闭气体减压阀，在调压按钮逆时针方向进行调整，以免因操作不当引起意外。

5.在关闭气瓶和气体减压阀时，必须彻底关闭，防止因气体泄漏等原因引起事故。

四、YK43F不锈钢先导活塞式气体减压阀操作应用案例常见故障及解决方法

1.气体压力过高或者过低。

解决方法：检查气体减压阀是否损坏或调压按钮是否确实旋转到所需调压位置。

2.气体泄漏。

解决方法：检查管路接口是否松动或者破裂，重新接合。

3.气体减压阀失灵。

解决方法：更换气体减压阀。

总之，气体减压阀的使用虽然简单，但是在操作中仍然需要保持谨慎，加强对操作规程的掌握，以保证生产安全。
