ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例

一、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例定义与功能

阻火呼吸阀，也被称为呼吸阀和阻火器的组合，是保护储罐安全的重要附件。它主要由呼吸阀和阻火器两部分组成，可以配套使用，也可以分开单独使用。呼吸阀的功能在于维持储罐气压平衡，确保储罐在超压或真空时不会损坏，同时减少罐内介质和损耗。阻火器的功能则是阻止易燃气体或蒸汽的火焰蔓延，从而防止爆炸事故的发生。阻火呼吸阀是一种重要的安全设备，以下是对其的详细介绍：

二、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例工作原理

阻火呼吸阀的工作原理基于弹簧限位阀板的设计，由正负压力决定阀门的开启或关闭。当容器承受正压时，呼吸阀打开呼出气体以泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体以泄放负压。这样，阻火呼吸阀不仅能够维持储罐的气压平衡，还能在必要时阻止火焰的蔓延。

呼吸阀，作为储罐顶部的通风设备，其核心作用在于维护罐内压力的稳定，防止因超压或真空而导致的储罐损伤，同时还能减少罐内液体和油品的蒸发损失。在中国，根据《石油化工设计防火规范》（GB50160-92）的标准，存储甲、乙类液体的固定顶罐必须配备阻火器和呼吸阀。

呼吸阀的种类繁多，其中防爆阻火呼吸阀和全天候防火呼吸阀是两大主要类型，它们广泛应用于储存原油、汽油、煤油、轻柴油以及芳烃的罐体。

呼吸阀的应用原理与风险

呼吸阀通过弹簧限位阀板，根据罐内介质的正负压力进行呼吸调节，确保罐内的稳定呼吸。当压力在呼吸阀的操作范围内时，呼吸阀保持密封状态；当压力超过操作正压时，正压阀盘会自动打开，气体通过呼吸阀逸出，从而防止罐内压力继续上升；反之，当压力降至操作负压时，负压阀盘会开启，外界气体进入罐内，以维持罐内外的气压平衡。

在使用呼吸阀时，需格外小心。若呼吸阀座盘过轻或已损坏，罐内的轻质油品蒸气可能大量逸出，造成安全隐患。同时，阀盘的升降功能若出现故障，则可能引发爆裂或压瘪变形的风险。此外，机械呼吸阀有时会因锈蚀而堵塞，特别是在冬季，油蒸汽中的水分可能导致阀盘与阀座冻结，影响其正常使用。

三、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例结构与类型

阻火呼吸阀通常由阀体、阀盖、阀芯、弹簧、阻火层等部件组成。其类型多样，包括单向呼吸阀、双向呼吸阀、全天候阻火呼吸阀等。不同类型的阻火呼吸阀适用于不同的工作环境和介质。

四、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例应用领域

阻火呼吸阀广泛应用于各种易燃易爆液体和气体的储罐中，如石油、化工、食品、制药等行业。在这些行业中，储罐的安全至关重要，阻火呼吸阀能够有效地防止因超压或真空而导致的储罐损坏，以及因易燃气体或蒸汽的火焰蔓延而引发的爆炸事故。集阻火器与呼吸阀为一体，其新颖的结构为国内首创。是石化储罐必备的新型安全设备，其*大优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例产品特点

1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例工作原理

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例产品作用

ZFQ-1不锈钢阻火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

日标不锈钢法兰是日本标准的法兰盘。在中国，这与我们的船用标准相同。日标不锈钢法兰标有JIS。它可以分为三种产品类型：（压力0.2-1.6mpa）全平面型，（0.2-0.3mpa）凸台光滑型和（4.0-6.3mpa）舌槽型。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例日标不锈钢法兰的标准用途

日标法兰通常用于平焊法兰，但没有区别，因为某些数据可能会与外观有所不同，与国内标准有所不同。它分为平焊，对焊和搭接焊标准。材料是铸铁，铸钢和不锈钢。日标法兰的材料是ZG25II。允许的温度和压力根据CBM1022标准执行。

日标不锈钢法兰的搭接焊范围从0.5mpa到6.3mpa。压力从低到高变化。在中国，依次为CBM1012-81和CBM1019-81、这样的标记方法。
日标不锈钢法兰产品还包括形状异常的扁平圆形缠绕焊接钢法兰。焊接材料可以是第25钢。日标法兰的内径和螺栓孔的中心线规定为垂直于密封面。日标法兰的安装标准由JISB2222-1997标记。这与我们的船用标准CBM1013-81相同。法兰尺寸相同。要记住的一件事是，日本有一些标准的带括号的标准法兰。DN90等的外径为102MM，据说不能充分利用这样的数据。日标法兰上的压力为3.0mpa，这很奇怪，看起来不像国标准或美标准。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例适用范围

ZFQ-1不锈钢阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

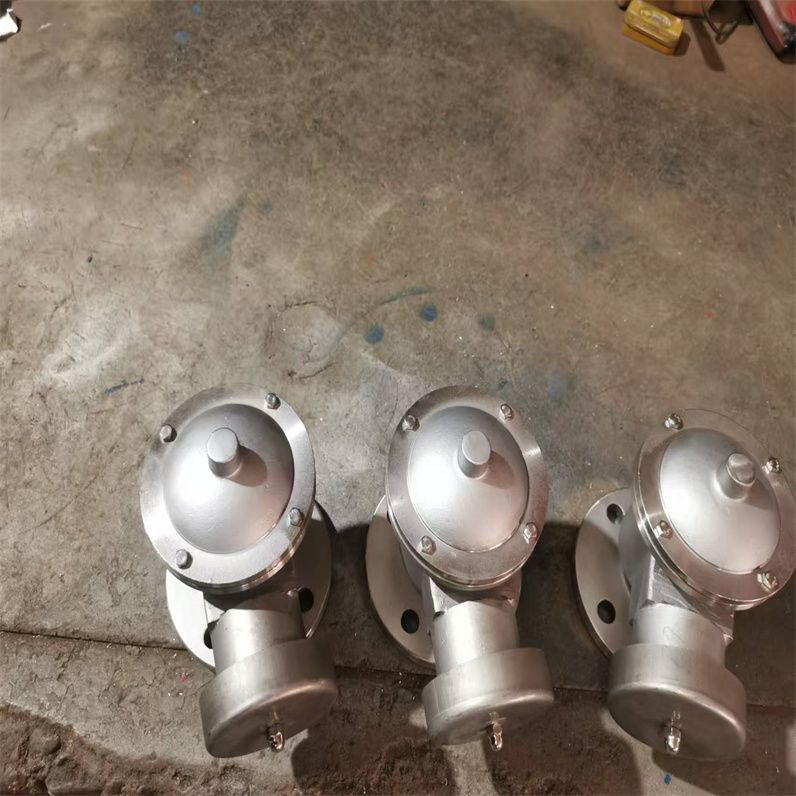

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例操作压力

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例通气量表

材料代号

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例主要零部件

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例外形结构图

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例主要外形尺寸

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例使用说明

1、呼吸阀应安装在储罐气源的*高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀*直接和*大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

五、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例维修与保养

为了确保阻火呼吸阀的正常运行和延长其使用寿命，需要定期进行维修和保养。这包括清洗阻火层、检查阀芯和弹簧的灵活性、更换损坏的密封件等。此外，还需要定期检查阻火呼吸阀的安装情况和工作环境，确保其处于良好的工作状态。

六、ZFQ-15K日标法兰式不锈钢阻火呼吸阀应用案例注意事项

1. 在选择阻火呼吸阀时，应根据储罐的工作压力、工作温度、介质性质等因素进行综合考虑，选择适合的型号和规格。

2. 阻火呼吸阀应安装在储罐的顶部或侧部，并确保其与大气相通。

3. 在安装和使用过程中，应遵守相关的安全规范和操作规程，确保人员和设备的安全。

综上所述，阻火呼吸阀是一种重要的安全设备，具有维持储罐气压平衡、防止火焰蔓延等功能。在易燃易爆液体和气体的储罐中，阻火呼吸阀的应用至关重要。因此，应加强对阻火呼吸阀的维护和管理，确保其正常运行和发挥应有的作用。
