ZFQ-1全天候防爆阻火呼吸阀技术参数

一、ZFQ-1全天候防爆阻火呼吸阀技术参数什么是储罐呼吸阀？

储罐呼吸阀是一种自动调节储罐内压力的阀门，用于储罐内部气体的跟换、补充和平衡储罐内部压力，防止储罐因压力过高或过低而引起事故。

常压与低压储罐，在流程工业中司空见惯。这些储罐在运作时，会遭遇各种挑战，诸如储罐内液面的变化、外界温度的起伏等，这些都可能导致储罐内气体的膨胀与收缩。随之而来的结果是，罐内气体膨胀收缩，引起气相压力波动，构成超压或真空的潜在危险，严重时甚至可能引发储罐的超压鼓胀或低压塌陷。储罐呼吸阀的压力范围根据不同的使用环境和条件可以有所不同，一般在0.1MPa（绝对压）至3.6MPa（绝对压）之间。

1.2 呼吸阀的功能与重要性

为了预防储罐因超压或负压而出现的不稳定状态，工艺设计上常常会采取在罐顶设置呼吸阀的措施。这样，当储罐内部压力超过或低于设定值时，呼吸阀能够自动开启或关闭，从而维持储罐内的气压平衡。呼吸阀通过压力阀和真空阀的组合维持储罐气压平衡，防止不稳定状态导致储罐损坏，并减少物料损失，兼具安全和环保贡献。

1.3 呼吸阀的工作原理

呼吸阀的内部构造关键在于其压力阀盘和真空阀盘的巧妙组合。这两种阀盘可以并排或重叠布置，共同构成呼吸阀的核心部件。其工作原理相当复杂且精细，具体来说：

当储罐内外的压力保持平衡时，压力阀和真空阀的阀盘与阀座紧密贴合，确保密封的严密性。这种紧密配合得益于阀座边上的特殊密封结构，它具有“吸附”效应，进一步增强了密封效果。

随着压力或真空度的变化，阀盘会相应开启。尽管如此，在阀座边上的“吸附”效应作用下，呼吸阀仍能保持较高的密封性能。呼吸阀中压力阀和真空阀的巧妙结合使阀门在压力或真空变化时自动开启或关闭，精细设计确保储罐的气压平衡。

022.ZFQ-1全天候防爆阻火呼吸阀技术参数呼吸阀的应用与安装

2.1 呼吸阀的使用条件

呼吸阀在常态下发挥密封作用，其工作启动需满足特定条件，包括储罐物料输出时吸入空气或氮气、灌装物料时呼出罐内气体、因气候变导致罐内蒸汽压变化时呼出蒸汽或吸入空气、火灾时呼出气体以防止储罐超压，以及其他如挥发性液体输送、化学反应或操作失误等工况下的呼出或吸入，以保护储罐免受超压或超真空损害。此外，呼吸阀还受到一系列标准规范，如SY/T 0511.1-2010《石油储罐附件 第1部分：呼吸阀》等，以确保其安全有效运行。

2.2 呼吸阀的安装要点

呼吸阀的安装要点包括以下几个方面。首先，呼吸阀应被安装在储罐顶部的*高点，这是为了确保其能够顺畅地提供通向呼吸阀的*直接和*大的通道，从而降低蒸发损耗并优化排气效果。呼吸阀应安装在储罐顶部，并在需要时配置多台，考虑氮气管位置、对称布置、防冻等因素，以确保正常运作和储罐保护。

其次，对于大型或关键的储罐，为防范单台呼吸阀故障可能导致的超压或负压风险，可以安装两台呼吸阀，并设计成一台工作、一台备用的模式，以避免两台呼吸阀同时动作增加故障几率。再者，当单个呼吸阀的呼吸量无法满足需求时，可以设置两个或以上的呼吸阀，并确保它们在罐顶上对称布置。此外，若呼吸阀将安装在氮封储罐上，氮气供气管的接管位置应远离呼吸阀接口，并深入罐内约200mm，以确保氮气能够有效封存而不直接排出。同时，若呼吸阀内设有阻火器，必须考虑其压降对呼吸阀排出压力的影响，以防止储罐超压。*后，在寒冷地区，当历年*冷月份的温度平均值低于或等于0时，呼吸阀应采取防冻措施，以防阀盘冻住或阻塞导致排气不畅或补气不足，进而引发储罐超压或低压问题。

二、ZFQ-1全天候防爆阻火呼吸阀技术参数储罐呼吸阀的作用

储罐呼吸阀能够起到排放储罐内过剩气体的作用，以防止储罐内压力过高。它还能够防止储罐内真空，保持储罐内压力平衡。

三、ZFQ-1全天候防爆阻火呼吸阀技术参数储罐呼吸阀的压力范围选择

储罐呼吸阀压力范围的选择应根据不同的使用环境和条件进行。一般来说，储罐呼吸阀的压力范围为0.1MPa（绝对压）至3.6MPa（绝对压）之间。当储罐呼吸阀在使用过程中发现压力不稳定或泄漏等异常情况时，应及时更换储罐呼吸阀。

四、ZFQ-1全天候防爆阻火呼吸阀技术参数储罐呼吸阀的适用标准

储罐呼吸阀的选择和使用需要遵守国家和地方相关的安全标准，如《液化气储罐设计规范》(GB 50128)、《压力容器安全技术监察规程》(TSG R0004)等文件规定的要求，确保安全可靠。集阻火器与呼吸阀为一体，其新颖的结构为国内首创。是石化储罐必备的新型安全设备，其*大优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。

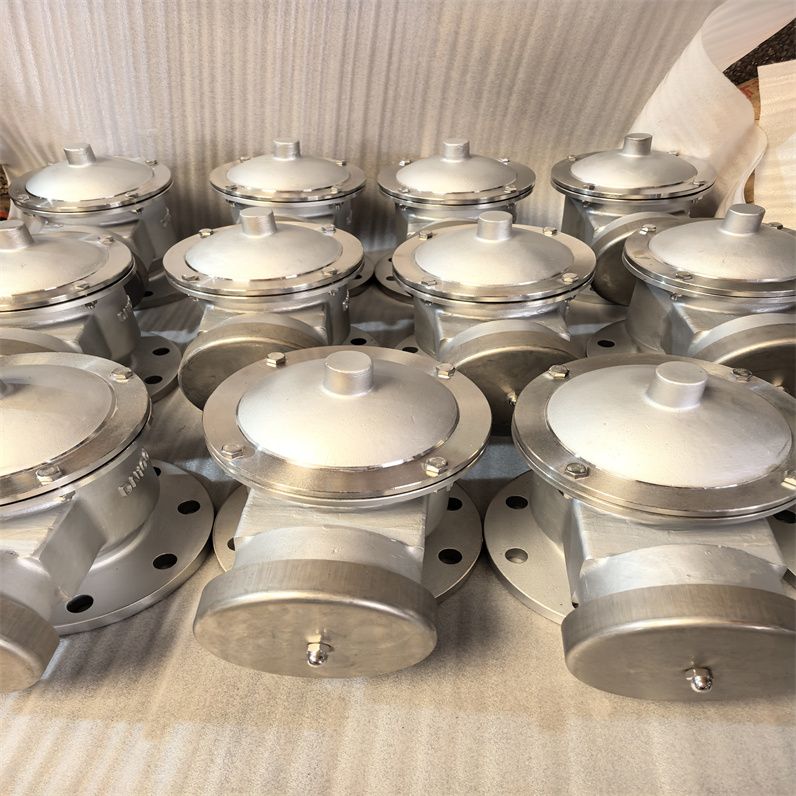

ZFQ-1全天候防爆阻火呼吸阀技术参数产品特点

1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。

ZFQ-1全天候防爆阻火呼吸阀技术参数工作原理

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

ZFQ-1全天候防爆阻火呼吸阀技术参数产品作用

ZFQ-1全天候防爆阻火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

ZFQ-1全天候防爆阻火呼吸阀技术参数适用范围

ZFQ-1全天候防爆阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

ZFQ-1全天候防爆阻火呼吸阀技术参数操作压力

ZFQ-1全天候防爆阻火呼吸阀技术参数通气量表

ZFQ-1全天候防爆阻火呼吸阀技术参数材料代号

ZFQ-1全天候防爆阻火呼吸阀技术参数主要零部件

ZFQ-1全天候防爆阻火呼吸阀技术参数外形结构图

ZFQ-1全天候防爆阻火呼吸阀技术参数主要外形尺寸

ZFQ-1全天候防爆阻火呼吸阀技术参数使用说明

1、呼吸阀应安装在储罐气源的*高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀*直接和*大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

ZFQ-1全天候防爆阻火呼吸阀技术参数维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

五、ZFQ-1全天候防爆阻火呼吸阀技术参数结语

本文针对储罐呼吸阀的定义、作用和压力范围进行了详细介绍，同时也提出了对储罐呼吸阀压力范围的选择和适用标准。在使用和维护过程中，应严格按照标准进行操作，确保储罐呼吸阀能够正常工作。
