Q47F固定软密封法兰式球阀操作应用案例

Q47F固定软密封法兰式球阀操作应用案例

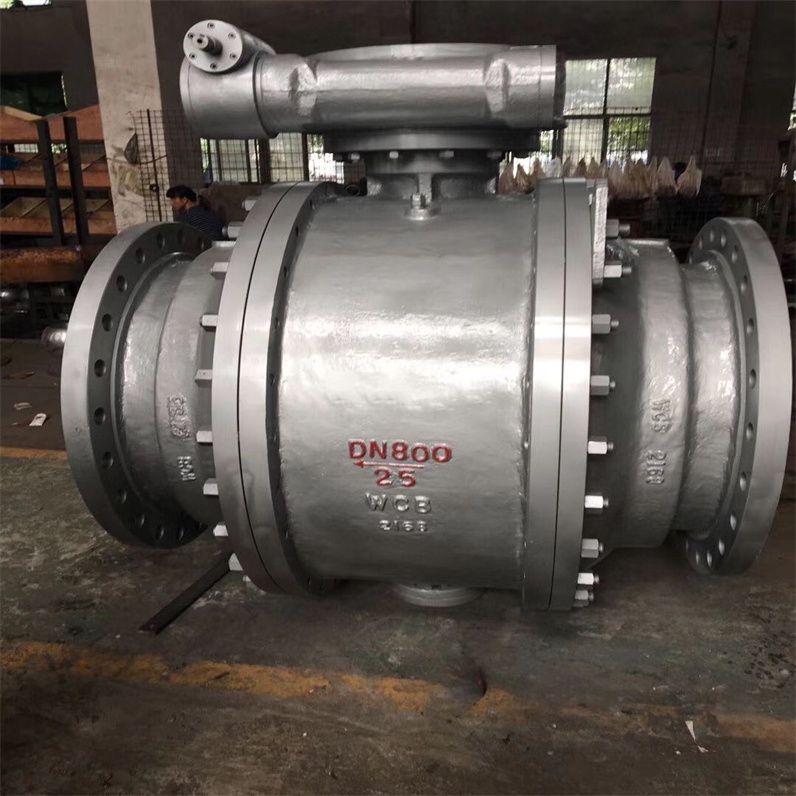

GB/T 21385-2008《金属密封球阀》是一项关于金属密封球阀的国家标准，以下是对该标准的详细介绍：Q47F固定软密封球阀产品概述:Q47F型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN25-8001"～32"

Q47F固定软密封法兰式球阀操作应用案例特点：
（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

一、Q47F固定软密封法兰式球阀操作应用案例适用范围

该标准适用于公称尺寸 DN15～DN600、公称压力 PN16～PN420，法兰连接、焊接连接及螺纹连接的金属密封球阀。

二、Q47F固定软密封法兰式球阀操作应用案例引用标准

引用了众多相关标准，如 GB/T 12220 通用阀门标志、GB/T 12221 金属阀门结构长度、GB/T 12224 钢制阀门一般要求、GB/T 13927 通用阀门压力试验等，这些引用标准为金属密封球阀的各项性能指标和技术要求提供了具体的规范和测试方法。

三、Q47F固定软密封法兰式球阀操作应用案例术语定义

金属密封球阀：指球阀密封副，即阀座密封面与球体密封面材料配对为金属对金属的球阀。

单向密封：只能在规定的方向即球阀上标示的密封方向密封。

双向密封：在两个方向上都能密封。

四、Q47F固定软密封法兰式球阀操作应用案例结构型式

分为浮动球式和固定球式，连接型式为法兰连接、焊接连接及螺纹连接。

浮动球式：结构相对简单，球体在介质压力作用下会产生一定的位移，靠介质压力将球体紧压在出口端的阀座上实现密封，一般适用于中小口径的球阀，如 DN15~200mm 的球阀常用浮动球结构。

固定球式：球体通过固定轴等结构固定在阀体中，阀座采用弹性或自紧式密封结构，能够适应更高的压力和更大的口径，通常大中口径的球阀，如 DN125~500mm 会采用固定球结构。

五、Q47F固定软密封法兰式球阀操作应用案例技术要求

压力 - 温度额定值：球阀的压力 - 温度额定值应不高于壳体的额定压力 - 温度额定值，同时还需考虑阀座、阀杆及阀体连接密封处等非金属件受温度的影响，其具体额定值应满足相关规定。

结构长度：球阀的结构长度尺寸按 GB/T 12221 的规定或按订货合同的要求执行。

连接端：平面、凸面式法兰按 GB/T 9113.1 的规定，或按订货合同的要求；凹凸面式法兰按 GB/T 9113.2 的规定等，不同类型的法兰连接以及焊接连接端、承插焊连接端、内螺纹连接端等都有相应的标准规定或按合同要求执行。

球阀的流道：缩径和不缩径的阀门流道都应该是圆形的，且有直径下限的规定。

六、Q47F固定软密封法兰式球阀操作应用案例材料要求

标准虽未明确指定具体的材料，但引用了 GB/T 12228 通用阀门碳素钢锻件技术条件、GB/T 12229 通用阀门碳素钢铸件技术条件、GB/T 12230 通用阀门不锈钢铸件技术条件等材料标准，制造商可根据球阀的使用工况和性能要求，选择合适的碳素钢、不锈钢等材料来制造阀体、球体、阀座等部件。Q47F 型 150(Lb)~1500(Lb) 固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

【Q47F固定软密封法兰式球阀操作应用案例产品特点】

1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能

2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放

3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛

【Q47F固定软密封法兰式球阀操作应用案例性能参数】

主要外形和连接尺寸

【Q47F固定软密封法兰式球阀操作应用案例结构图片】

七、Q47F固定软密封法兰式球阀操作应用案例装配与调试

规定了金属密封球阀在装配过程中的各项要求，如零件的清洗、装配顺序、间隙调整等，以确保球阀的装配质量和性能。同时，还对调试的方法和步骤进行了指导，包括阀门的开关操作、密封性能测试、动作灵活性检查等，保证球阀在投入使用前各项性能指标符合标准要求。

八、Q47F固定软密封法兰式球阀操作应用案例试验方法

按照 GB/T 13927 等相关标准对金属密封球阀进行压力试验，包括壳体试验、密封试验等，以验证球阀的强度和密封性能是否满足标准规定。

九、Q47F固定软密封法兰式球阀操作应用案例检验规则

明确了金属密封球阀的检验项目、抽样方法、合格判定准则等，确保产品质量的一致性和可靠性。

十、Q47F固定软密封法兰式球阀操作应用案例标记、铭牌及供货

规定了金属密封球阀在产品标记、铭牌内容以及供货要求等方面的具体内容，如应在球阀上标注公称直径、公称压力、介质流向箭头等信息，铭牌上应注明产品型号、规格、生产厂家、生产日期等内容，供货时应提供产品合格证、质量保证书、使用说明书等相关文件。

在安装球阀时，确保每一步都正确无误至关重要，这不仅关系到球阀的性能，还影响到整个流体系统的安全运行。以下是从安装前准备到安装后检查的详细步骤，旨在帮助您轻松完成球阀的安装。

Q47F固定软密封法兰式球阀操作应用案例安装前的准备工作

1. 管道准备：

• 确保球阀前后的管道已经准备好，且管道应同轴，两法兰密封面保持平行。

• 管道必须能够承受球阀的重量。如果管道无法支撑，请在管道上安装适当的支撑结构。

• 管道清洁：

• 使用压缩空气或适当的清洁工具，将球阀前后的管道吹扫干净，去除油污、焊渣和其他杂质。

• 球阀检查：

• 核对球阀的标志，确保球阀完好无损。

• 将球阀全开和全闭数次，以验证其工作是否正常。

• 移除保护件：

• 拆去球阀两端连接法兰上的保护件，以便进行安装。

• 阀孔检查与清洁：

• 检查阀孔，确保没有污物。使用适当的清洁剂清洗阀孔，因为即使微小的颗粒也可能损伤阀座密封面。

• Q47F固定软密封法兰式球阀操作应用案例

开始安装球阀

1. 安装位置：

• 将球阀装上管线，阀的任何一端都可以作为上游端。

• 如果球阀是由手柄驱动的，它可以安装在管道上的任意位置。但是，如果球阀带有齿轮箱或气动驱动器，则应直立安装，即安装在水平管道上，且驱动装置位于管道上方。

• 安装密封垫：

• 根据管路设计要求，在阀法兰与管线法兰间安装密封垫。

• 拧紧螺栓：

• 对称、逐次、均匀地拧紧法兰上的螺栓，确保法兰连接紧密。

• 连接气动管线（如适用）：

• 如果采用气动驱动器，连接气动管线，并确保其连接牢固。

球阀安装后的检查

1. 操作检查：

• 操作驱动器启、闭球阀数次，确保球阀操作灵活无滞涩，验证其工作是否正常。

• 密封性能检查：

• 根据管路设计要求，对管道与球阀间的法兰结合面进行密封性能检查，确保没有泄漏。

遵循以上步骤，您可以轻松完成球阀的安装，并确保其性能稳定、安全可靠。如果您在安装过程中遇到任何问题或疑问，请随时咨询人士。

Q47F固定软密封法兰式球阀操作应用案例拆卸与重装的全方位指南

在拆卸法兰球阀时，我们必须全方位考虑，确保每一个步骤都得到妥善处理。首先，我们要确保工作区域的安全性，这是首要任务，因为任何小的疏忽都可能导致意外发生。其次，选择适当的工具进行拆卸至关重要，因为不正确的工具可能会损坏阀门的关键部件。同时，在拆卸过程中，我们需要仔细检查每一个部件是否有损坏或磨损的迹象，以便及时进行替换。

同样，在重装法兰球阀时，我们也需要全方位的细心和谨慎。我们要按照拆卸时的顺序和方向进行精确的组装，确保每一个部件都正确安装到位。在紧固部件时，我们要注意力度适中，避免过紧或过松导致阀门工作不正常。*后，在测试和检查阶段，我们要密切关注阀门的工作状态和部件连接的紧密性，确保没有泄漏等问题存在。通过全的注意和精细的操作，我们可以进一步提高法兰球阀拆卸与重装的准确性和可靠性。
全方位指南：拆卸与重装的每一个细节
在处理法兰球阀的拆卸与重装时，我们必须全方位关注每一个细节。这不仅关乎阀门的安全性和可靠性，更直接影响着整个系统的运行效率。从选择适当的工具，到仔细检查每一个部件的状态，再到精确的组装和紧固，每一个步骤都需要我们细心且谨慎地对待。通过全方位的注意和精细的操作，我们可以确保法兰球阀的拆卸与重装达到更高的准确性和可靠性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀的过程中，我们必须细致入微地关注每一个环节。这不仅仅是对阀门性能和安全的保障，更是对整个系统稳定运行的基础。从挑选适合的工具开始，到对各部件进行细致入微的检查，再到精准的组装与紧固，每一个细节都要求我们谨慎对待。通过全面的关注与精细的操作，我们能够确保法兰球阀的拆卸与重装达到更高的精确度与稳定性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀的过程中，我们需对每一个环节都保持高度关注。这不仅是确保阀门性能和安全的关键，也是保障整个系统稳定运行的基础。从精心挑选适宜的工具，到对各部件进行逐一细致的检查，再到精准的组装与紧固，每一个细节都至关重要。通过全方位的关注与精细的操作，我们将能够进一步提升法兰球阀拆卸与重装的精确度与稳定性。
全方位指南：拆卸与重装的每一个细节
在拆卸与重装法兰球阀时，我们需对每一个环节都保持高度关注。这不仅是保障阀门性能和安全的关键，也是确保整个系统稳定运行的基础。从工具的精心挑选，到各部件的细致检查，再到精准的组装与紧固，每一个细节都不可或缺。通过全方位的精细操作，我们将能够进一步提升法兰球阀拆卸与重装的精确度与稳定性。
