Q347H固定硬密封法兰式球阀选型分析



Q347H固定硬密封法兰式球阀选型分析

Q47H固定式球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强PTFE镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
固定式球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN25-7001"～32"

Q347H固定硬密封法兰式球阀选型分析浮动球球阀技术

▍ 阀门设计特点

浮动球球阀是一种广泛应用于多种工业领域的新型球阀技术。其独特设计使得在高压、高温环境下也能保持出色的密封性能，确保流体控制 的安全与高效。

▍ 阀门开闭状态指示

球阀、阀杆与手柄构成一个整体，其中阀杆头部设计为扁方形状。通过 手柄的位置，可以直观地判断出阀门的开关状态。当手柄或阀杆头部的扁方与管道方向一致时，表示阀门处于完全开启状态；而当其与管道方向垂直时，则意味着阀门已完全关闭。

▍ 锁定功能

为确保 阀门操作的安全性，特别在野外安装的阀门或工艺流程中存在开闭限制的情况下，我们提供了 锁定装置。通过这一功能，您可以在阀门的全开或全关位置上加装挂锁，从而有效防止他人误操作。

▍ 杆防飞结构

在阀门使用过程中，有时会遇到介质压力将阀杆推出的风险。为应对这一问题，我们设计了专门的 杆防飞结构。这一结构位于阀杆下部，能够有效防止阀杆在介质压力下飞出阀体。即使发生火灾导致填料、止推轴承烧损或填料等损坏，该结构也能确保阀杆法兰与阀体上密封面紧密结合，从而大大减少介质通过损坏部位的大量泄漏。

▍ 防静电与防火双重保护

为进一步 增强安全性能，我们精心设计了 防静电装置和防火结构。在火灾情况下，即便阀座遭受损伤，球体也会与阀体上的金属面直接接触，有效遏制介质大量泄漏的风险。

▍ 创新阀座密封设计

结合多年的球阀制造经验和国外先进技术，我们独创了 双线密封结构，并配备了自然泄压阀座。这一设计确保了在 高压、低压以及真空状态下，都能实现完美的密封效果。

▍ 灵活通径选择

我们的阀门流量孔径设计 灵活，可与管线内径保持一致，或根据客户需求设置为缩径，以适应管线清扫等特殊需求。

02Q347H固定硬密封法兰式球阀选型分析固定球球阀技术

▍ 阻断与排放功能

当阀门处于关闭状态时，其上下游侧的阀座将流体完全阻断。同时，阀体中腔的任何积滞物都可以通过专门的排泄装置进行排放。该装置设计巧妙，功能完备。

▍ 便捷的维护与操作

①预先检查阀座是否泄漏或受损，确保系统安全；②有效减少介质更换时对阀门的污染，维护阀门性能；③在阀门处于工作压力且全开或全关状态下，可轻松更换阀杆部填料函，简化维修流程。

▍ 智能泄压功能

当阀门中腔的介质因温度上升而压力异常时，阀座与球体自动分离，启动泄压机制，确保系统稳定。

▍ 卓越的密封性能

球阀采用独特的密封设计，确保流体被完全阻断，无泄漏可能。

▍ 防火安全结构

在火灾或异常升温导致特氟隆阀座软化烧损的情况下，该球阀依然能保持可靠的操控性。同时，其阀座支承与球体接触，实现瞬时密封功能，完全符合API607的标准要求。

▍ 静电防护措施

在阀门操作过程中，球体与聚四氟乙烯阀座之间的摩擦会产生静电，这些电荷会积聚在球体上，存在引发静电火花的风险。为确保安全，特别在阀门设计中加入了 防静电装置。该装置利用弹簧将球体与阀体相连，形成导电回路，从而将球体上的电荷安全导出，有效预防静电火花的发生。

▍ 紧急救护措施

若阀座或阀杆的密封件受损导致泄漏，可立即通过注脂阀注入密封脂，以实现瞬时的密封效果。

▍ 阀座结构解析

阀座的设计分为单密封和双密封两种类型。通常，单密封阀座会配备自动泄压功能，以确保安全性能；而双密封阀座则通过在阀体上增设的安全泄压装置来提供额外的保护。单密封阀座的设计巧妙，它通过弹簧的预紧力和活塞效应，与球体紧密压紧，从而实现有效的密封。

▍ 全通径与缩径选择

根据客户需求，阀门流量孔径可设计为与管线内径一致，或采用缩径方式，以便于管线清扫操作。

▍ 锁定机构设计

为防止对阀门的误操作，特别配置了一个 锁定机构，该机构可将阀门固定在预设的开关位置，确保其始终保持正确状态。

▍ 阀杆加长设计

针对埋地及低温环境下的使用需求，我们提供了阀杆加长选项，其长度可根据实际需要灵活确定。此外，操作方式也多样化，包括手动、气动、电动、气液联动以及液动等，以满足不同的操作需求。

▍ 操作便捷与可靠

大口径球阀的相对滑动部件，包括阀座和阀杆轴承，选用了摩擦系数极低的特氟隆材料。这使得操作时的扭矩大大降低，确保了即便在无润滑环境下，也能实现持久且灵活的操作。

▍ 多样化驱动选择

大口径球阀提供了多种驱动方式，包括手动操作、气动驱动、电动控制、液动以及气液联动等，以满足不同场景和应用需求。

Q347H固定硬密封法兰式球阀选型分析

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使PTFE密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

Q347H固定硬密封法兰式球阀选型分析

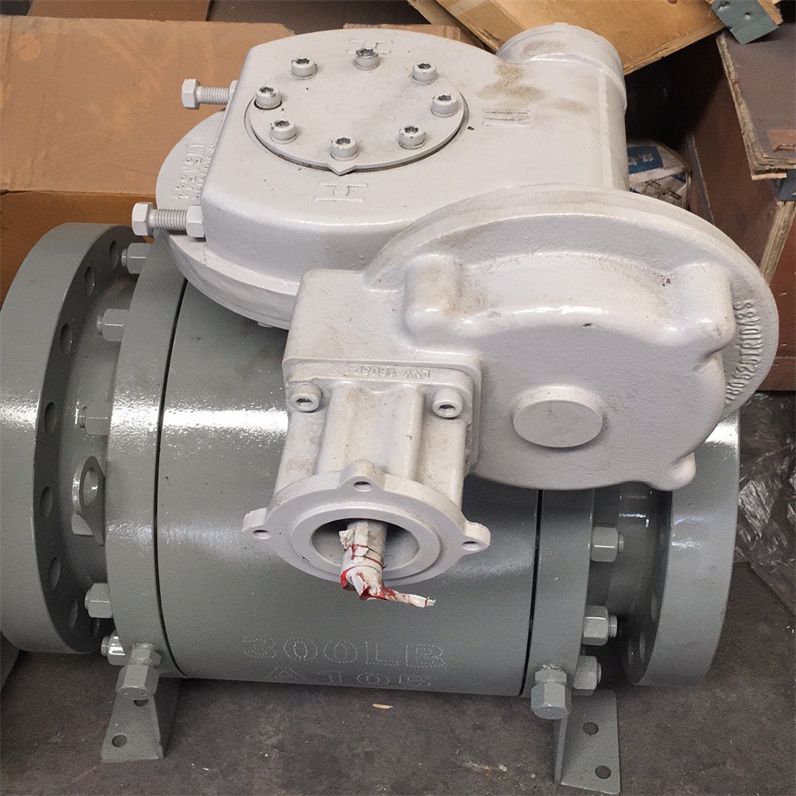

锻钢固定球阀是一种耐高温，耐磨的硬密封固定球阀。Z高温度能耐到450°，.该阀门两边阀座采用弹簧的弹力使两边阀座紧紧的抱住球心起到密封作用。密封材质选用硬质合金，球面是喷焊的。这样的硬度系数比较高。阀座与阀体之间用石墨密封，所以温度能耐到450°。Q47H/W/Y硬密封固定球阀的好处是：密封性能好，耐高温，耐磨，启闭轻松，
Q47H/W/Y 型  PN16-160  硬密封固定球阀：法兰连接形式，固定式，阀座密封面
不锈钢（H/W），硬质合金（Y），Q47H/W/Y-16-160P ，Q47H/W/Y-16-160R
球阀适用于截断或接通管路中的介质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、腐蚀性介质等介质的管路。
固定球阀产品标准规范
设计制造标准：GB 12237-89
法兰连接标准：JB/T79-94
试验检验标准：JB/T 9092、GB/T 13927



Q347H固定硬密封法兰式球阀选型分析固定球阀产品性能参数

Q47H/W/Y 型 PN16-160 硬密封固定球阀主要性能参数
型号	PN	工作压力MPa	工作温度/ ℃	适用介质
Q47H-16-160C	16-160	1.6-16.0	≤400	水、蒸气、油品
Q47H-16-160P	16-160	1.6-16.0	≤400	弱腐蚀性介质
Q47H-16-160R	16-160	1.6-16.0	≤400	硝酸类
Q47W-16-160C	16-160	1.6-16.0	≤400	水、蒸气、油品
Q47W-16-160P	16-160	1.6-16.0	≤400	弱腐蚀性介质
Q47W-16-160R	16-160	1.6-16.0	≤400	硝酸类
Q47Y-16-160C	16-160	1.6-16.0	≤400	水、蒸气、油品
Q47Y-16-160P	16-160	1.6-16.0	≤400	弱腐蚀性介质
Q47Y-16-160R	16-160	1.6-16.0	≤400	硝酸类

固定球阀主要零件材料

Q47H/W/Y 型 PN16-160 硬密封固定球阀零部件材料
型号	材料
	阀体、阀盖	阀杆	密封面	填料
Q47H-16-160C	碳素钢	铬不锈钢	铬不锈钢	柔性石墨
Q47H-16-160P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	柔性石墨
Q47H-16-160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢	柔性石墨
Q47W-16-160C	碳素钢	铬不锈钢	铬不锈钢	柔性石墨
Q47W-16-160P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	柔性石墨
Q47W-16-160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢	柔性石墨
Q47Y-16-160C	碳素钢	铬不锈钢	硬质合金	柔性石墨
Q47Y-16-160P	铬镍钛不锈钢	铬镍钛不锈钢	硬质合金	柔性石墨
Q47Y-16-160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	硬质合金	柔性石墨

固定球阀产品外形及结构尺寸

Q47H/W/Y 型 PN16 硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	b	Z-d	H
150	394	280	240	210	28	8-23	392
200	457	335	295	265	30	12-23	492
250	533	405	355	320	30	12-25	548
300	610	460	410	375	30	12-25	688
350	686	520	470	435	34	16-25	722
400	762	580	525	485	36	16-30	722
450	864	640	585	545	40	20-30	804
500	914	705	650	608	44	20-34	952
600	1067	840	770	718	48	20-41	1154



Q47H/W/Y 型 PN25 硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	b	Z-d	H
150	394	300	250	218	30	8-25	392
200	457	360	310	278	34	12-25	492
250	533	425	370	332	36	12-30	548
300	610	485	430	390	40	16-30	688
350	686	550	490	448	44	16-34	722
400	762	610	550	505	48	16-34	722
450	864	660	600	555	50	20-34	804
500	914	730	660	610	52	20-41	952
600	1067	840	770	718	56	20-41	1154



Q47H/W/Y 型 PN40 硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	D6	b	Z-d	H
150	403	300	250	218	204	30	8-25	402
200	502	375	320	282	260	38	12-30	498
250	568	445	385	345	313	42	12-34	655
300	648	510	450	408	364	46	16-34	658
350	762	570	510	465	422	52	16-34	686
400	838	655	585	535	474	58	16-41	880
450	914	680	610	560	524	60	20-41	1050
500	991	755	670	612	576	62	20-48	1110
600	1143	890	795	730	678	62	20-54	1400



Q47H/W/Y 型 PN64 硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	D6	b	Z-d	H
100	305	250	200	168	150	32	8-25	402
125	381	295	240	202	176	36	8-30	498
150	403	340	280	240	204	38	8-34	655
200	502	405	345	300	260	44	13-34	658
250	568	470	400	352	313	48	12-41	686
300	648	530	460	412	364	54	16-41	880
350	762	595	525	475	422	60	16-41	1050
400	838	670	585	525	474	66	16-48	1110



Q47H/W/Y 型 PN100 硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	D6	b	Z-d	H
50	292	195	145	112	88	28	4-25	240
65	330	220	170	138	110	32	8-25	290
80	356	230	180	148	121	34	8-25	340
100	432	265	210	172	150	38	8-30	358
125	508	310	250	210	176	42	8-34	400
150	559	350	290	250	204	46	12-34	445
200	660	430	360	312	260	54	12-41	498
250	787	500	430	382	313	60	12-41	653
300	838	585	500	442	364	70	16-48	665
350	889	655	560	498	422	76	16-54	738
400	991	715	620	558	474	80	16-54	920



Q47H/W/Y 型 PN160  硬密封固定球阀外形及结构尺寸 （mm）
DN	L	D	D1	D2	D6	b	Z-d	H
50	368	215	165	132	88	36	8-25	250
65	419	245	190	152	110	44	8-30	300
80	381	260	205	168	121	46	8-30	345
100	457	300	240	200	150	48	8-34	415
125	559	355	285	238	176	60	8-41	446
150	610	390	318	270	204	66	12-41	477
200	737	480	400	345	260	78	12-48	520
250	838	580	485	425	313	88	12-54	628
300	965	665	570	510	364	100	16-54	680



固定球阀和浮动球阀在安装和维护方面有一些共同的注意事项，也有一些因结构特点不同而存在的差异，以下是具体内容：

一、Q347H固定硬密封法兰式球阀选型分析安装注意事项

共同注意事项

安装位置：应选择便于操作和维护的位置安装，周围应留有足够空间。同时要避免安装在振动大、高温辐射或有腐蚀性介质的环境中，若无法避免，需采取相应防护措施。

管道清洁：在安装前，必须对管道进行彻底清洁，清除管道内的杂物、铁锈、焊渣等，防止这些杂质进入阀门，影响阀门的密封性能和正常开关。

阀门方向：按照阀门标志的流向进行安装，确保介质流动方向与阀门要求一致，以保证阀门正常工作和密封效果。

连接紧固：采用法兰连接时，要确保法兰面平整、无损伤，螺栓应均匀对称拧紧，避免因受力不均导致阀门变形或泄漏。采用螺纹连接时，要注意螺纹的配合精度，避免过紧或过松，并用合适的密封材料确保密封。

测试检查：安装完成后，应进行压力测试和泄漏测试，以检查阀门的安装质量和密封性能。

固定球阀特有注意事项

扭矩要求：由于固定球阀的阀芯是固定的，开启和关闭时需要克服较大的摩擦力，因此在安装时要确保执行机构的扭矩能够满足阀门的操作要求，避免出现阀门无法正常开关的情况。

止推轴承安装：一些固定球阀带有止推轴承，安装时要注意止推轴承的安装位置和方向正确，确保其能有效承受阀芯的轴向力，保证阀门的稳定运行。

浮动球阀特有注意事项

阀芯保护：浮动球阀的阀芯在安装过程中容易受到损伤，因此在搬运和安装时要特别小心，避免碰撞阀芯，防止阀芯表面出现划痕、变形等缺陷，影响密封性能。

安装间隙：要保证阀芯与阀座之间有适当的间隙，间隙过小可能导致阀芯卡滞，过大则会影响密封性能。

二、Q347H固定硬密封法兰式球阀选型分析维护注意事项



共同注意事项

定期检查：定期检查阀门的外观，查看是否有泄漏、腐蚀、损坏等现象，及时发现问题并进行处理。检查阀门的操作机构是否灵活，有无卡涩、松动等问题，如有异常要及时修复或更换。

清洁保养：定期清理阀门表面的灰尘、油污和锈迹，保持阀门外观清洁。对于暴露在外部的阀杆等部件，要定期涂抹润滑脂，防止生锈和磨损，保证阀门操作灵活。

介质监测：关注介质的性质和工况变化，如温度、压力、流量等，若介质中含有杂质、颗粒等，应定期清理过滤器，防止杂质进入阀门。

执行机构维护：对气动或电动执行机构进行定期维护，检查气源、电源是否正常，执行机构的密封件是否老化、损坏，及时更换易损件。

固定球阀特有注意事项

阀座检查：固定球阀的阀座是易损部件，要定期检查阀座的磨损和密封情况。若发现阀座损坏，应及时更换，以保证阀门的密封性能。

固定部件紧固：检查阀芯的固定螺栓、止推轴承等固定部件是否松动，如有松动要及时紧固，防止阀芯出现位移或晃动，影响阀门的正常工作。

浮动球阀特有注意事项

阀芯浮动性能检查：定期检查阀芯的浮动性能，确保阀芯在阀体内能够自由浮动，以实现良好的密封效果。若发现阀芯浮动不灵活，要及时查找原因，可能是阀芯与阀座之间有杂质、密封件老化变形等，进行相应的清理或更换。

密封件更换：浮动球阀的密封件容易受到介质的冲刷和磨损，要根据使用情况定期更换密封件，以保证阀门的密封性能。
