D943H电动硬密封法兰式蝶阀技术规范

2025-10-12 14:04:57 来源：SH

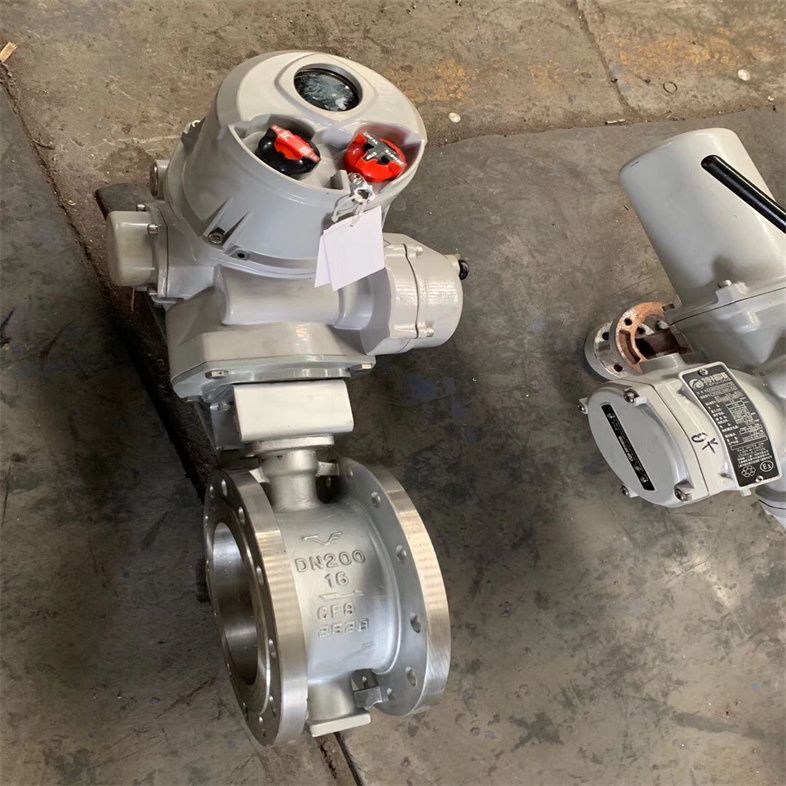

D943H电动硬密封法兰式蝶阀技术规范

电动硬密封蝶阀引进能够*技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

电动蝶阀TD943H-16C是工业管道中常用的阀门种类之一，具有体积小、用料少、重量轻、经济实惠等特点。其口径范围广泛，从DN100到DN2000均可采用电动装置连接蜗轮来带动蝶阀开关。该阀门的材料通常采用铸钢（WCB）精铸而成，也有不锈钢304、316/316L等多种材质可供选择。

TD943H-16C电动蝶阀主要由阀体、蜗轮、电动执行器等部分组成。电动执行器带动蜗轮箱旋转90°，即可实现蝶阀的快速启闭，操作简单方便。同时，该阀门具有良好的流体控制特性，在完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过蝶阀所产生的压力降很小。当开启度在大约15°-70°之间时，又能进行灵敏的流量控制，特别适用于大口径的流量调节。此外，TD943H-16C电动蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温还是高温的情况下，均具有优良的密封性能，耐腐蚀且使用寿命长。

D943H电动硬密封法兰式蝶阀技术规范产品说明：

电动传动法兰式多层次硬密封碟阀系列产品，节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

电动法兰式硬密封蝶阀是一种结合电动执行器与法兰连接硬密封结构的自动化阀门，通过电机驱动实现远程或就地控制，适用于高温、高压、耐磨及腐蚀性介质的管道系统。它在石油、化工、电力、冶金等行业广泛应用，尤其适合需要自动化调节或远程操作的场景。以下从结构、特点、选型、应用、操作维护等方面进行详细介绍：

一、D943H电动硬密封法兰式蝶阀技术规范结构组成

阀体

材质：铸钢（WCB）、不锈钢（304/316L）、合金钢（如F91、F92），根据介质温度和压力选择。

法兰：两端法兰盘符合国际标准（如GB、ANSI、DIN），公称压力等级与管道匹配（PN10~PN42MPa）。

结构：偏心型设计（单偏心、双偏心或三偏心），减少密封面磨损，提升寿命。

蝶板

材质：与阀体相同或更高强度材料（如双相钢、哈氏合金），表面堆焊硬质合金（如Stellite）增强耐磨性。

形状：流线型设计，降低流体阻力，减少启闭扭矩。

阀座

材质：不锈钢（304/316）、硬质合金（如碳化钨），与蝶板形成金属对金属密封。

形式：整体式或可更换式阀座，便于维护。

密封面

精密研磨或喷涂（如超音速火焰喷涂），表面粗糙度Ra≤0.4μm，确保密封性能。

电动执行器

就地控制：通过按钮或旋钮直接操作。

远程控制：支持4-20mA信号、Modbus、Profibus等工业协议，与DCS/PLC系统集成。

普通电机：适用于低频启闭场景，成本低。

伺服电机：高精度控制，响应速度快，适用于频繁调节。

防爆电机：适用于易燃易爆环境（如ExdIICT4认证）。

开关型：仅实现全开/全闭功能，适用于截断介质。

调节型：通过电机控制蝶板角度（0°~90°），实现流量调节，配备位置反馈装置（如编码器、电位器）。

类型：

驱动方式：

控制方式：

二、D943H电动硬密封法兰式蝶阀技术规范核心特点

自动化控制

通过电动执行器实现远程启闭或流量调节，减少人工操作，提升效率。

支持定时控制、逻辑联锁等功能，适应复杂工艺流程。

硬密封性能

金属对金属或金属对硬质材料密封，耐高温（≤600℃，特殊材质可达800℃）、高压（PN10~PN42MPa），适用于蒸汽、油气、颗粒介质等工况。

双向密封：正反向压力均可实现密封，适应复杂工况。

法兰连接

安装牢固，适应大口径管道，便于与现有管路系统对接。

抗磨损性强

硬质密封面耐颗粒冲刷，维护成本低。

高精度调节

调节型执行器可精确控制蝶板角度，实现流量、压力的线性调节。

安全可靠

配备过载保护、限位开关、手动操作机构，确保故障时安全切换。

三、D943H电动硬密封法兰式蝶阀技术规范工作原理

启闭过程

开启：电动执行器接收控制信号，驱动电机正转，带动阀杆和蝶板旋转至全开位置（90°），介质全通径流通。

关闭：电机反转，蝶板旋转至全闭位置（0°），与阀座紧密贴合，实现密封。

调节过程

调节型执行器根据输入信号（如4-20mA）控制电机转动角度，蝶板停留在0°~90°之间的任意位置，实现流量比例调节。

密封机制

初始密封：依靠阀座与蝶板的加工精度和预紧力实现基础密封。

压力增强密封：介质压力升高时，密封面受压更紧密，提升密封性能。

四、D943H电动硬密封法兰式蝶阀技术规范应用场景

石油天然气

输油管道、炼油厂、天然气处理装置，需耐高压和抗硫化氢腐蚀，支持远程截断。

电力行业

锅炉给水、蒸汽管道、烟气脱硫系统，承受高温高压和颗粒冲刷，实现自动化调节。

化工领域

合成氨、尿素、聚乙烯等生产装置，处理腐蚀性介质和高温工况，支持流量比例控制。

冶金行业

高炉煤气、转炉煤气管道，含固体颗粒且温度波动大，需耐磨密封和远程操作。

水处理

海水淡化、污水处理中的高压反渗透系统，耐氯离子腐蚀，支持流量调节。

建筑消防

消防水泵接合器、喷淋系统，需可靠截断和远程控制。

HVAC系统

中央空调冷冻水、冷却水管道，实现温度或流量自动调节。

五、D943H电动硬密封法兰式蝶阀技术规范选型要点

介质参数

温度：根据介质温度选择阀体和密封材料（如高温工况选合金钢+硬质合金密封）。

压力：确定公称压力等级（PN10~PN42MPa），确保阀体强度。

腐蚀性：含氯离子或强酸介质需选耐腐蚀材料（如哈氏合金、钛合金）。

口径与流量

根据管道规格选择公称通径（DN50~DN3000），计算流量系数（Cv值）确保调节性能。

密封要求

零泄漏场景需选ANSI Class VI标准，允许微漏可选Class IV或V。

控制需求

仅需启闭功能选开关型执行器，需流量调节选调节型执行器。

确定控制信号类型（如4-20mA、0-10V）和通信协议（如Modbus RTU/TCP）。

环境条件

爆炸性环境需选防爆执行器（如ExdIICT4）。

低温环境需选低温专用电机和润滑脂。

电源与防护

确定电源电压（如AC220V、AC380V、DC24V）。

防护等级需符合环境要求（如IP65防尘防水）。

标准与认证

符合API 609、GB/T 12238等标准，需通过防爆认证（如ATEX、IECEx）或压力容器认证（如TS）。

D943H电动硬密封法兰式蝶阀技术规范采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

D943H电动硬密封法兰式蝶阀技术规范主要技术参数：

公称通经DN（mm）	50～2000
公称药理PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

D943H-10C/16C/25电动硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

D943H-10C/16C/25电动硬密封蝶阀外形尺寸（mm）：

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

六、D943H电动硬密封法兰式蝶阀技术规范操作与维护

操作注意事项

启闭前确保管道内无压力，避免水锤或气锤损坏阀门。

调节型阀门需避免频繁启闭，延长执行器寿命。

故障时切换至手动模式，防止系统失控。

定期检查

检查电动执行器接线是否松动，防止短路或信号干扰。

清理阀体内部杂质，避免密封面划伤。

测试限位开关和过载保护功能是否正常。

维护内容

检查法兰连接螺栓是否松动，防止泄漏。

清理密封面附着的颗粒，必要时重新研磨。

更换磨损的阀座或蝶板。

定期加润滑油，检查齿轮磨损情况。

清洁电机散热片，防止过热。

校验位置反馈装置（如编码器）的精度。

电动执行器维护：

阀门本体维护：

常见故障及处理

校验位置反馈装置的线性度。

检查控制信号是否干扰，优化接线或屏蔽。

紧固法兰螺栓或更换垫片。

检查阀体是否有裂纹，修复或更换阀体。

调整执行器预紧力或更换密封材料。

检查蝶板是否变形，必要时更换。

检查电源是否正常，执行器是否过载保护。

测试电机是否损坏，更换电机或电容。

阀门无法启闭：

内漏：

外漏：

调节不稳定：

七、D943H电动硬密封法兰式蝶阀技术规范优势与局限性

优势：

自动化程度高，减少人工操作，提升效率。

支持远程控制和流量调节，适应复杂工艺需求。

硬密封结构耐高温高压，适应恶劣工况。

安全功能完善（如过载保护、限位开关）。

局限性：

初始成本高于手动阀门，需配备电动执行器和控制信号。

对电源和信号稳定性要求高，故障时需备用方案。

大口径阀门执行器体积较大，安装空间受限。

八、D943H电动硬密封法兰式蝶阀技术规范总结

电动法兰式硬密封蝶阀通过电动执行器实现自动化控制，结合硬密封结构的高温高压耐受性，成为工业流体控制的核心设备。选型时需重点关注介质参数、控制需求、环境条件和标准认证，日常维护中需定期检查电动执行器和阀门本体，确保长期稳定运行。适用于需要远程操作、流量调节或高可靠性截断的场景，是自动化与耐用性的平衡之选。
