    ZZYVP带指挥器型自力式氮封减压阀操作应用案例

    2025-10-13 20:43:46  来源:SH

    ZZYVP带指挥器型自力式氮封减压阀操作应用案例

    ZZYVP带指挥器自力式调节阀在工业自动化控制领域中扮演着举足轻重的角色。其独特的设计融合了先进的自力式调节技术与精密的指挥器控制系统,使得该阀门能够在无需外部能源的情况下,根据介质压力、温度或流量等参数的变化自动调节开度,从而实现对工艺过程的精确控制。
    在实际应用中,ZZYVP带指挥器自力式调节阀展现出了的适应性和稳定性。无论是面对高温高压的恶劣环境,还是要求高精度控制的精细场合,它都能游刃有余地完成任务。指挥器作为其核心部件,通过灵敏的传感元件实时监测工艺参数,并迅速将信号传递给执行机构,调整阀门的开闭状态,确保系统始终处于*佳运行状态。

    值得一提的是,该调节阀还具备易于维护和操作的特点。其结构设计合理,便于技术人员进行日常检查和故障排查。同时,智能化的控制界面使得操作更加直观简便,即便是初次接触的工作人员也能迅速上手,大大降低了操作难度和人力成本。

    随着工业自动化技术的不断发展,ZZYVP带指挥器自力式调节阀也在持续进化。未来,我们期待看到更多创新技术的应用,如物联网、大数据分析等,进一步提升其智能化水平和远程监控能力,为工业生产带来更加高效、节能、环保的解决方案。

     ZZYVP型指挥器操作自力式压力调节阀(氮封阀),是一种无须外来能源,利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。

    该阀压力设定在指挥器上实现,方便、快捷,压力设定值在运行中也可随意调整;控制精度高,可比一般ZZY型直接操作自力式压力调节阀高一倍,适合于控制精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。

    二、ZZYVP带指挥器型自力式氮封减压阀操作应用案例结构与原理

    ZZYVP型指挥器操作自力式压力调节阀是由指挥器、调节阀、执行机构和阀后接管四部分组成。

    工作原理:介质以所示箭头方向进入阀体,一路经过滤减压器减压后的压力被引入指挥器;另一路通过阀芯、阀座,节流后的压力流向阀后,并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时,其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭,切断引入主阀执行机构膜室中的压力,使主阀阀芯关闭,阀后压力随之降低。当阀后压力低于设定值时,由于指挥器主弹簧的反作用力打开指挥器阀芯,阀前压力又被引入主阀执行机构膜室产生推力,使主阀阀芯打开,阀后压力随之升高。如此往复,保持阀后压力为设定值。

    氮封阀的作用就是要当储罐液面下降压力降低时,向罐内补充氮气,当储罐液面上升压力增加时,停止补充氮气,同时被压缩的氮气从呼吸阀适量排出,从而始终保持罐内的氮气压力微量正压(压力一般在400~1000Pa之间)。只有这样才能做到既隔绝空气,又保证储罐不变形。

    ZZYVP带指挥器型自力式氮封阀工作原理产品特点

    供氮装置,将设在罐顶的取压点的介质经导压管引入检测机构,介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时,平衡破坏,使指挥器阀芯,打开,使阀前气体经减压阀,节流阀、进入主阀执行机构上、下膜室,打开主阀阀芯,向罐内充注氮气;当罐内压力升至供氮装置压力设定点,由于预设弹簧力,关闭指挥器阀芯、由于主阀执行机构中的弹簧作用,关闭主阀,停止供氮。

    泄氮装置,该装置采用内反馈结构,介质直接经阀盖进入检测机构,介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力升高于泄氮装置压力设定点时,平衡被破坏,使阀芯上移,打开阀门,向外界泄放氮气;当罐内压力降至泄氮装置压力设定点,由于预设弹簧力作用,关闭阀门。

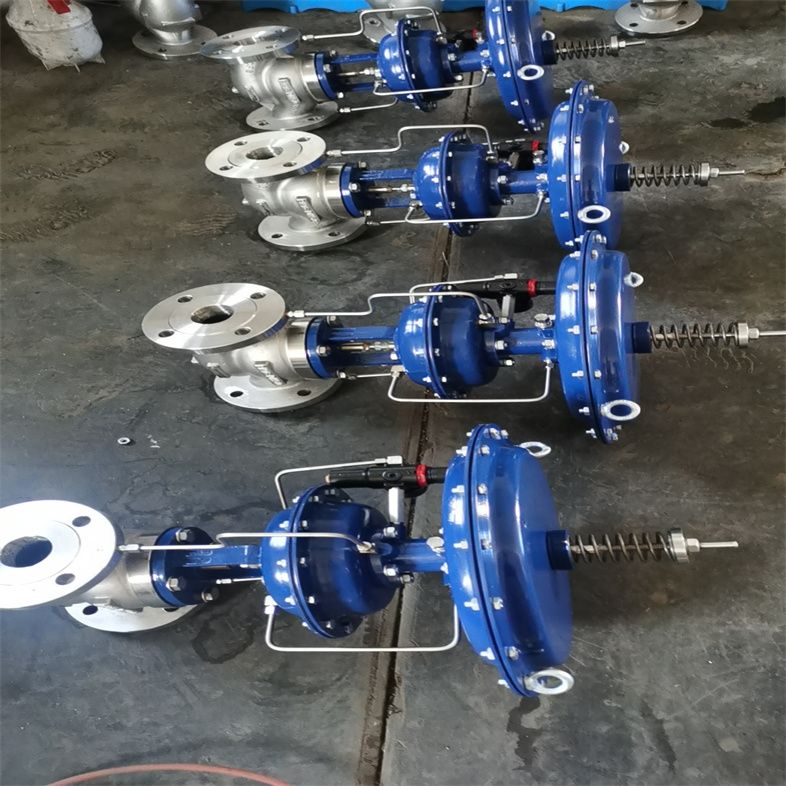

    ZZYVP带指挥器型自力式氮封减压阀操作应用案例

    序号 品  名 型 号 及 规 格 单位 数量
    1 减压阀

    带指挥器微压减压阀

    ZZYVP  DN25 CALSS150

    进口压力 0.2-0.8MPA

    出口压力 10-25KPA

    1







    三、主要参数、性能指标与材料

    1、ZZYVP带指挥器型自力式氮封减压阀操作应用案例主要参数及主要性能指标

    公称通径DN(mm)

    20

    25

    40

    50

    80

    100

    150

    阀座直径(mm)

    6

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    额定流量系数Kv

    0.32

    5

    8

    11

    20

    30

    48

    75

    120

    190

    300

    480

    压力调节范围KPa

    0.1~0.5、0.4~5.0、4.0~12.0、

    公称压力PN(MPa)

    1.6

    被调介质温度(℃)

    -5~+100

    流量特性

    快开

    调节精度(%)

    ≤±5

    执行机构有效面积(cm2)

    100

    200

    280

    400

    信号接口

    内螺纹M16×1.5



















    2、ZZYVP带指挥器型自力式氮封减压阀操作应用案例压力调节范围

    压力调节范围(KPa)

    指挥器膜室

    有效面积(cm2)

    执行机构膜室

    有效面积(cm2)

    使用阀门口径(mm)

    0.1~0.5

    1200

    100

    20~32

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    200

    40~50

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    400

    65~100

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    600

    125~150

    0.4~5.0

    600

    4.0~12.0

    400



















    3、ZZYVP带指挥器型自力式氮封减压阀操作应用案例主要零件材料

    零 件 名 称

    材         料

    气动活塞式执行机构,指挥器

    组合件

    阀体,阀盖

    WCB,CF8,CF8M,CF3M

    推杆,阀杆

    304,316,316L

    阀座

    304,316,316L

    阀芯(软密封)/填料

    聚四氟乙烯

    波纹膜片

    丁腈橡胶夹增强涤纶织物

    弹簧

    1Cr18Ni9Ti、60Si2Mn













    4、ZZYVP带指挥器型自力式氮封减压阀操作应用案例外形尺寸  单位:mm

    公称

    通径

    L

    B

    H1

    H

    A=1200 cm2

    A=600 cm2

    A=400 cm2

    压力调节范围(KPa)

    0.1~0.5

    0.4~5.0

    0.5~7

    20

    150

    383

    53

    605

    554

    554

    25

    160

    58

    605

    554

    554

    32

    180

    512

    70

    615

    564

    564

    40

    200

    75

    640

    589

    589

    50

    230

    603

    83

    655

    604

    604

    65

    290

    862

    93

    722

    671

    671

    80

    310

    100

    738

    687

    687

    100

    350

    1023

    110

    755

    704

    704

    125

    400

    1380

    125

    918

    867

    867

    150

    480

    143

    1.25

    974

    974


















    注: 1)标准法兰连接形式PN16为凸面,连接尺寸铸铁法兰按GB4216.5-84,铸钢法兰按GB9113-2000、JB/T-94,阀体法兰及法兰端面距也可按用户指定标准制造,如:ANSI,JIS,DIN等标准。

        2)接管根据用户需要配置

    5、ZZYVP带指挥器型自力式氮封减压阀操作应用案例产品重量   单位:Kg

    公 称 通 径(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    A=400cm2

    18

    18

    25

    27

    40

    55

    80

    108

    130

    150

    A=600 cm2

    20

    20

    27

    30

    45

    60

    86

    115

    140

    160

    A=1200 cm2

    22

    22

    30

    34

    50

    66

    92

    120

    150

    170

    四、ZZYVP带指挥器型自力式氮封减压阀操作应用案例安装、维护与调试

    1、ZZYVP带指挥器型自力式氮封减压阀操作应用案例安装

    (1) 检查整机零件是否缺损与松动,对使用有害人体健康的介质,必须进行强度、密封、泄漏与精度测试。

    (2) 在安装前,对管道进行清洗(否则由于焊渣等管道垃圾,损坏阀芯密封面,导致阀门不能正常工作),阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

    (3) 安装场地应考虑到人员与设备的安全,即便于操作,又有利于拆装与维修。

    (4) 阀门应正立垂直安装在水平管道上,导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合,要用支撑架,尽量避免水平安装。

    (5) 介质流动方向应与阀体上的箭头指向一致。因微压阀属于精密仪表,其中指挥器膜片直接承受介质压力,若阀门反装或管道有反冲压力,则指挥器膜片由于受压过高导致膜片损坏,阀门不能工作。阀门应在环境温度-25~+55℃场所使用。

    (6) 为使自控系统失灵或检修阀门时,仍能连续生产,应设置旁路阀(见图三)。

    1、 ZZYVP带指挥器型自力式氮封减压阀操作应用案例维护:

    (1) 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,在选用相应的清洗办法。

    (2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

    (3) 阀芯、阀座:二密封面有较小的锈斑与磨损,可用机械加工的方法进行修理,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

    (4) 阀杆:表面损坏,必须换新。

    (5) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

    (6) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹,根据检验结果,决定是否更换,但膜片使用期一般*多2~3年。

    (7) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可更准确地调整填料压紧力与阀芯关闭位置。

    2、 调试

    所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整,打开顶部的防尘盖,用扳手调整调节螺母。顺时针方向旋转使压力增大,逆时针旋转则压力减小。安装在压力调节阀后的压力表,可使工作人员借以观察调整后的压力给定值。
