常压储罐带呼出接管阻火呼吸阀安装维护

常压储罐带呼出接管阻火呼吸阀安装维护

常压、低压储罐在流程工业中扮演着重要角色。然而，这些储罐在使用过程中常常面临一系列挑战，诸如储罐内液面的变化、外界温度的波动等，这些因素会导致储罐内气体体积的膨胀或收缩，进而引发储罐内气相压力的不稳定。这种压力波动若不及时控制，可能造成储罐的超压或真空状态，严重时甚至可能引发储罐鼓胀或瘪塌。

为了有效应对这些挑战，工艺设计中通常会采取一项关键措施：在罐顶安装呼吸阀。这种设计旨在维持储罐的气压平衡，通过防止储罐进入超压或负压等失稳状态来确保其安全。同时，呼吸阀的安装也有助于减少储罐内物料的挥发和损耗，从而对安全和环保产生积极的影响。

◆ 常压储罐带呼出接管阻火呼吸阀安装维护呼吸阀的内部结构

那么，呼吸阀究竟是如何发挥作用的呢？其内部结构核心在于一个压力阀盘（呼气阀）与一个真空阀盘（吸气阀）的巧妙组合。这两个阀盘可以并排或重叠布置，共同构成呼吸阀的工作原理。在正常情况下，即储罐压力与大气压力相近时，这两个阀盘与阀座会紧密结合，利用阀座边上的“吸附”效应确保严密不漏。然而，一旦储罐内的压力或真空度超过设定范围，阀盘便会开始开启，此时，“吸附”效应依然存在，从而保证了在开启状态下仍能维持良好的密封性能。

◆ 呼吸阀的功能

当储罐内压力达到预设定值时，压力阀将自动开启，罐内气体通过呼气阀（即压力阀）排出至外界大气中，此时真空阀因罐内正压而保持关闭。相反，当罐内压力降至特定真空度时，真空阀在大气压的正压作用下打开，外界气体通过吸气阀（即真空阀）进入罐内，而压力阀则保持关闭。在任何情况下，压力阀和真空阀不会同时打开。一旦罐内压力或真空度恢复至正常操作范围，这两个阀门将自动关闭，从而停止呼气或吸气的过程。

在正常状态下，呼吸阀充当密封角色。然而，当特定条件出现时，它的功能便开始显现：

(1) 当储罐向外输出物料时，呼吸阀会向罐内吸入空气或氮气，以确保罐内压力的稳定。

(2) 在向储罐内灌装物料的过程中，呼吸阀会将罐内多余的气体排出至罐外，同样地，维持罐内压力的均衡。

(3) 由于气候等外部因素导致罐内物料蒸汽压的波动，呼吸阀会相应地呼出蒸汽或吸入空气或氮气，这种现象通常被称为热效应。

(4) 一旦发生火灾，储罐内液体的蒸发量会急剧增加，这时呼吸阀会向罐外呼出气体，以防止储罐因压力过高而受损。

(5) 在其他工作状况下，例如挥发性液体的加压输送、内外部传热装置的化学反应以及操作失误等，呼吸阀都会根据需要呼出或吸入气体，以保护储罐免受超压或超真空的损害。

02常压储罐带呼出接管阻火呼吸阀安装维护呼吸阀的标准与规范

◆ 呼吸阀的常用标准

呼吸阀在各个领域都有其特定的应用，因此也衍生出了多种相关的标准。以下是一些常见的呼吸阀标准：

• SY/T 0511.1-2010：这是针对石油储罐附件的标准，特别涵盖了呼吸阀的要求。

• TB/T 3319-2013：此标准适用于铁道罐车，规定了呼吸式安全阀的技术要求。

• QC/T 1064-2017：针对道路运输易燃液体危险货物罐式车辆的呼吸阀，确保其安全性能。

• DIN EN 14595-2016：这一欧洲标准详细规定了危险品运输罐的操作装置，包括压力和真空呼吸阀的要求。

遵循这些标准，可以确保呼吸阀在各种应用中都能发挥其应有的功能，保障安全和效率。

03呼吸阀的安装要点

◆ 安装呼吸阀建议

呼吸阀应安装在储罐顶部的*高点。这样，从降低蒸发损耗和优化排气的角度出发，呼吸阀能够顺畅地提供通往储罐气相空间的直接且宽敞的通道。

对于大型或关键的储罐，为防范单台呼吸阀故障可能引发的储罐超压或负压风险，可以安装两台呼吸阀。在工艺设计时，通常会将这两台呼吸阀的吸入和排出压力梯度进行巧妙设计，以确保在正常情况下只有一台呼吸阀工作，而另一台则作为备用。

当单个呼吸阀的呼吸量不足以应对较大的呼吸量时，可以设置两个或更多呼吸阀。若安装两个呼吸阀，则它们应均匀分布在罐顶，即对称布置。

若呼吸阀安装在氮封储罐上，需确保氮气供气管的接管位置远离呼吸阀接口，并深入储罐内约200mm。这样，氮气进入储罐后不会直接排出，从而有效发挥其氮封作用。

若呼吸阀内配备了阻火器，必须考虑阻火器的压降对呼吸阀排出压力的影响。这旨在防止因阻火器压降过大而导致的储罐超压情况。

在建罐地区历年*冷月份的平均温度低于或等于0℃时，呼吸阀必须采取防冻措施。这旨在预防因呼吸阀阀盘冻住或阻塞而引发的储罐排气不畅或补气不足问题，进而避免储罐因超压或低压而出现鼓罐或瘪罐的情况。

常压储罐带呼出接管阻火呼吸阀安装维护呼吸阀安装要求

安装位置

呼吸阀的安装位置至关重要，它作为储罐的重要组成部分，通常应被安装在储罐气相空间的*高点，以确保通气顺畅。在立式罐中，呼吸阀*好安装在罐顶中央顶板范围内。为了降低物料的蒸发损耗并确保顺畅的通气，应在罐顶中央安装呼吸阀。

对称布置

若需安装两个呼吸阀，在设有隔热层的罐顶储罐中，它们应与罐顶中心对称布置，以确保稳定。这样不仅能够保证罐顶的对称性和稳定性，还可以有效平衡来自不同方向的压力。

氮封罐注意

对于氮封罐，使用的呼吸阀需注意氮气供气管的接管位置，该位置应远离呼吸阀接口，并从罐顶部深入储罐内约200mm，以实现氮气的有效封存，避免其直接排出。

02调节阀安装一般要求

安装位置总则

在安装调节阀组时，需遵循一系列重要规范以确保其正常运行和长期稳定性。调节阀的位置必须严格遵循工艺流程设计，同时便于观察与其相关的一次指示仪表，以便在手动操作旁路阀时能够实时监控仪表读数。

正立安装

调节阀必须正立垂直地安装在水平管道上，加装支撑以确保稳定。除非在特殊情况下，否则不得水平或倾斜安装。

立式与旁路

调节阀组立面安装时，调节阀应位于旁路阀的下方。对于公称直径小于25mm的调节阀，也可选择安装在旁路阀的上方，但需确保不会影响整体性能。在这种布置中，旁路阀的直径大小应选择合适以保证性能。

底部与净空

调节阀底部与地面或平台面的间距不得小于400mm，以留出足够的空间进行维护和检修，确保调节阀操作时净空不小于2mm以防止操作困难。

阀组布局与温度

调节阀应安装在环境温度适宜的范围内，避免过高或过低的温度影响其性能。同时要远离振动源，确保稳定运行。特别是在同一个区域内安装多个调节阀组时，需考虑到环境温度及振动源的影响，以提高整体视觉效果和实用性，并确保操作便捷和稳定性。

03压力管道安全阀设置

电动泵出口

容积泵出口管道上必须安装安全阀，以避免超压风险。如电动往复泵、齿轮泵或螺杆泵，这些泵的出口管道上必须安装安全阀。

压缩机安全要求

可燃气体往复式压缩机的各段出口处必须安装安全阀，其放空管可接至压缩机各段入口或一段入口管道上，确保不超过设计压力，保证压缩机出口的安全要求。

膨胀压力管理

当可燃气体和可燃液体因受热膨胀可能超过设计压力时，必须设置安全阀，以维持正常压力。

04安全阀安装设计要点

竖直安装

安全阀应竖直安装，并尽可能靠近受保护的设备或管道，以降低管道阻力，这种安装方式是确保安全阀功能的有效方法。

检修与维护

为便于检修，建议为安全阀设置专门的检修平台。安全阀应设置检修平台以确保维护方便，必要时另设吊装设备。

管道设计

设计安全阀出口管道时，需确保背压不超过安全阀定压的特定范围，对于常规弹簧式安全阀，背压应控制在定压值的10％以内。若排放介质中包含凝液或可冷凝气体，且这些介质将排入放空总管或火炬总管，那么安全阀的出口高度应高于总管；否则，需采取适当的排液措施。

05管件布置一般要求

弯头与异径管

优先选用曲率半径为1.5倍公称直径的长半径弯头，特别是对于输送气固、液固两相流物料的管道，应选用大曲率半径弯管，以降低阻力。在省廊上的水平管道进行变径连接时，若无特殊要求，应选用底平偏心异径管。

泵入口与法兰

在水平吸入的离心泵中，当入口管变径时，应在靠近泵的入口处设置偏心异径管。同时，平焊法兰不应与无直管段的弯头直接连接，以保证密封性能。

特殊要求

除非工艺有特殊要求，否则塔、反应器、立式容器等设备裙座内的管道上不得布置法兰和螺纹接头，以避免潜在泄漏风险。

通过遵循这些安装和布置要求，可以确保管道系统的顺畅和安全运行，减少潜在故障和隐患。

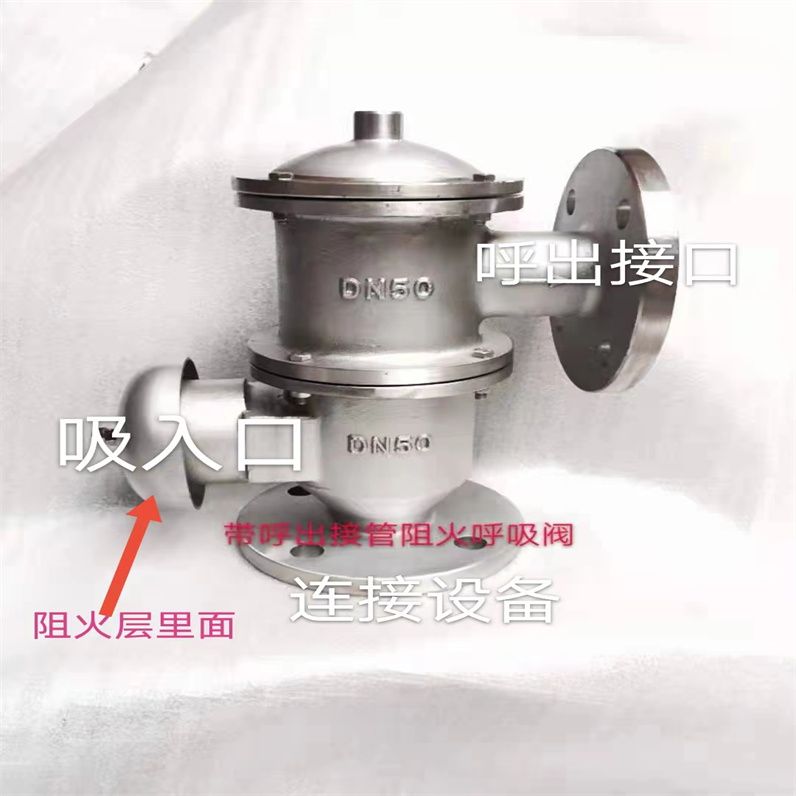

常压储罐带呼出接管阻火呼吸阀安装维护带呼出接管阻火呼吸阀的维护保养方法如下：

一、日常检查与清洁

1. 定期检查呼吸阀的外观，确保其表面无污垢、锈蚀或其他损坏。特别是呼出接管部分，要注意是否有异物堵塞。

2. 用干净的棉布或软刷轻轻擦拭呼吸阀的各个部件，包括阀盘、阀座、密封件等，去除灰尘、油污等杂质。清洁时要注意力度，避免对部件造成损伤。

3. 检查呼出接管的通畅性，确保其没有被杂物堵塞。可以使用压缩空气进行吹扫，或者用细钢丝进行疏通。

二、定期维护

1. 每隔一段时间（一般为 6 个月至 1 年），应将呼吸阀从管道上拆卸下来，进行全面的维护保养。

2. 拆卸后，将呼吸阀的各个部件浸泡在清洗剂中，用软刷仔细清洗，特别是密封件和阀座的结合处，要确保清洗干净。清洗剂可以选择专门的工业清洗剂，也可以使用柴油等有机溶剂，但要注意防火和安全。

3. 清洗后，用清水冲洗干净呼吸阀的各个部件，然后用干净的棉布擦干。

4. 检查密封件的磨损情况，如果密封件已经磨损或老化，应及时更换。密封件的材质一般为橡胶或聚四氟乙烯，应选择与原密封件相同材质的产品进行更换。

5. 检查阀盘和阀座的配合情况，如有磨损或变形，应进行修复或更换。阀盘和阀座的配合间隙应符合产品说明书的要求，一般为 0.5mm 至 1mm。

6. 检查阻火层的堵塞情况，如果阻火层已经堵塞，应及时更换或清洗。阻火层的材质一般为金属丝网或玻璃纤维等，应选择符合防火要求的产品进行更换。

三、储存与保管

1. 在不使用呼吸阀时，应将其存放在干燥、通风、无腐蚀性气体的仓库中。

2. 存放时，应将呼吸阀的各个部件分开存放，避免相互碰撞和摩擦。

3. 定期检查呼吸阀的储存环境，确保其符合要求。如果发现呼吸阀的部件有生锈或腐蚀现象，应及时进行处理。

四、安装与调试

1. 在安装呼吸阀时，应确保其安装位置正确，安装方向符合产品说明书的要求。

2. 安装后，应进行调试，检查呼吸阀的工作性能是否正常。调试时，应将呼吸阀与管道连接好，然后通过管道向呼吸阀内通入一定压力的气体，观察呼吸阀的开启和关闭情况是否正常。

3. 如果发现呼吸阀的工作性能不正常，应及时进行调整或更换。调整时，应根据产品说明书的要求进行操作，避免因调整不当而影响呼吸阀的工作性能。

总之，带呼出接管阻火呼吸阀的维护保养工作非常重要，只有定期进行维护保养，才能确保其工作性能正常，有效地防止管道内的压力波动和火灾事故的发生。
