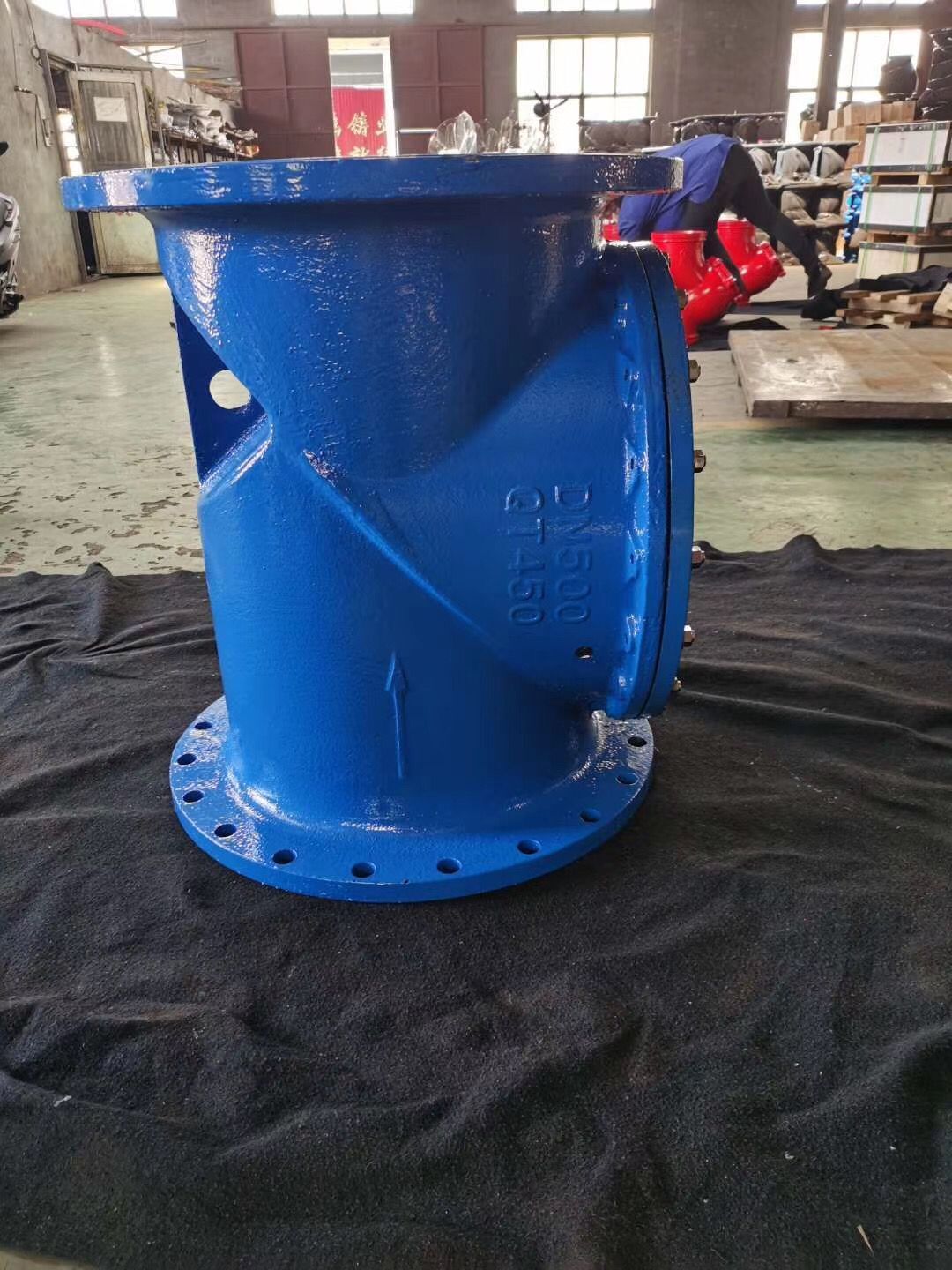

H44X橡胶瓣旋启式止回阀操作应用案例

H44X橡胶瓣旋启式止回阀操作应用案例

当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时。侬靠介质本身流动自行快速关闭，达到阻止介质逆流的目的。旋启式止回阀是一种常用的阀门类型，广泛应用于各种工业管道系统中。为了确保这种阀门的质量和安全性能，中国制定了一系列的国家标准来规范其设计、制造、材质、连接和试验等方面。下面我们将详细介绍这些国标规范。

一、旋启式止回阀的设计标准

旋启式止回阀的设计应遵循《钢制止回阀设计规范》GB/T12236-2013。该标准规定了钢制止回阀的设计原则、要求和方法，包括阀门的结构、尺寸、性能等方面。旋启式止回阀作为一种特殊的钢制止回阀，其设计也必须符合这一标准。

二、旋启式止回阀的制造标准

旋启式止回阀的制造应遵循《钢制止回阀制造规范》GB/T 12237-2007。该标准规定了钢制止回阀的制造工艺、质量控制和检验要求。制造商必须严格按照这一标准进行生产，以确保阀门的质量和安全性能。

三、旋启式止回阀的材质标准

旋启式止回阀的材质应符合《钢铸铁法兰止回阀、焊接止回阀和卡箍止回阀材料、尺寸及技术要求》GB/T 12221-2005。该标准规定了阀门所使用的材料、尺寸和技术要求，以确保阀门的耐用性和可靠性。

四、旋启式止回阀的连接标准

旋启式止回阀的连接应遵循《钢铸铁法兰止回阀和焊接止回阀结构长度》GB/T 12221-2005。该标准规定了法兰和焊接连接的止回阀结构长度，以确保阀门安装的互换性和密封性能。

五、旋启式止回阀的试验标准

旋启式止回阀的试验应遵循《钢铸铁法兰止回阀、焊接止回阀和卡箍止回阀试验》GB/T 13927-2008。该标准规定了阀门的试验方法、试验条件和判定标准，以确保阀门的性能达到设计要求。

综上所述，旋启式止回阀的国标规范涵盖了设计、制造、材质、连接和试验等多个方面。这些标准的执行是为了确保阀门的质量和安全性能，同时提高阀门的互换性和可靠性。制造商和用户都应严格遵守这些标准，以确保阀门的正常运行和使用安全。

此外，针对不同应用场景和特殊需求，旋启式止回阀还有其他的国家标准和执行标准。例如，针对石油、化工及相关工业用钢制旋启式止回阀的标准为GB/T12236-2008；铁制旋启式止回阀的标准为GB/T12232-2016。这些标准进一步细化了旋启式止回阀在不同行业和应用中的具体要求和规范。

在选择和使用旋启式止回阀时，用户应根据实际需求和应用场景选择合适的阀门类型和规格，并确保所选产品符合相关国家标准和执行标准的要求。同时，用户还应注意阀门的安装、使用和维护等方面的知识，以确保阀门的正常运行和使用寿命。

H44X橡胶瓣旋启式止回阀操作应用案例产品特点

功能:依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流。

应用区域:石油、化工、治金、水处理等。

特点:

。低压启闭性能好

。水头损失小

。阀瓣整体包胶，保证不受污染

。使用寿命长

H44X橡胶瓣旋启式止回阀操作应用案例

主要材料

技术参数

公称通径:DN50~DN600

工作压力::1.0M Pa，1.6M Pa，2.5MPa

介质温度:0~80℃

适用介质:水

测试标准:GB/T13927-2008

典型应用

。水厂及水源工程

。王不境保护

。市政设施

。电力及共用事业

。建筑行业

。石油、化工

。钢铁、冶金

。造纸行业

主要连接尺寸

止回阀，这一引导水流单向流动、防止水倒流的装置，其启闭件依赖水流的力量自行开启或关闭，属于自动阀类。在安装时，我们需要注意哪些关键问题呢？接下来，我们将探讨旋启式止回阀（见下图一）和升降式止回阀（见下图二）等常见类型的安装要点。
图一展示了旋启式止回阀的外观。这种止回阀的启闭件是一个阀瓣，它能够绕着阀座作旋转运动，从而控制水流的单向流动。在安装时，我们需要确保阀瓣能够自由地旋转，并且与水流方向一致，以确保其正常的工作性能。同时，还要注意检查阀座与阀瓣的密封性能，确保无泄漏现象发生。
图二描绘了升降式止回阀的形态。这种止回阀的启闭件也是一个阀瓣，但其运动方式为升降，而非旋转。通过阀瓣的升降，同样可以实现水流的单向控制。在安装时，我们同样需要确保阀瓣能够顺畅地升降，并与水流方向保持一致，从而确保其能够正常发挥作用。此外，也需要仔细检查阀座与阀瓣之间的密封情况，防止任何可能的泄漏。

H44X橡胶瓣旋启式止回阀操作应用案例

1. 当管网处于*小压力状态或水箱降至*低有效水位时，止回阀应仍能顺利开启。其开启压力通常需大于水流正常流动时的局部水头损失。依据国标图集01SS105，止回阀的*小开启压力可能为0.003Mpa或0.01Mpa等；同时，建水标第3.5.7条也明确指出，旋启式止回阀在静水压达到或超过0.5m时即可开启。因此，在设计过程中，必须确保管网*小压力和水箱*低有效水位均高于所选止回阀的*小开启压力，特别是对于高位消防水箱，其*低有效水位绝不能低于止回阀的*小开启压力，以防初期火灾时止回阀无法开启，影响灭火效果。

2. 止回阀的阀瓣或阀芯在水流停止后，应依赖重力或弹簧力自行关闭。这要求重力或弹簧力的方向与阀瓣或阀芯的关闭动作保持一致，以确保其能够顺畅关闭。通常，卧式升降式止回阀、阻尼缓闭止回阀以及多功能阀适宜安装在水平管上，而立式升降式止回阀则不适合安装在水平管上。其他类型的止回阀则既可安装在水平管上，也可安装在自下而上的立管上。

3. 禁止在自上而下的立管上安装止回阀，因为这种情况下，止回阀的阀瓣无法自行关闭，从而失去其止回作用。

4. 特别提醒，安装止回阀时必须确保其止回方向与水流方向一致。任何方向的错误都可能导致管路无法正常止回或供水不畅。
