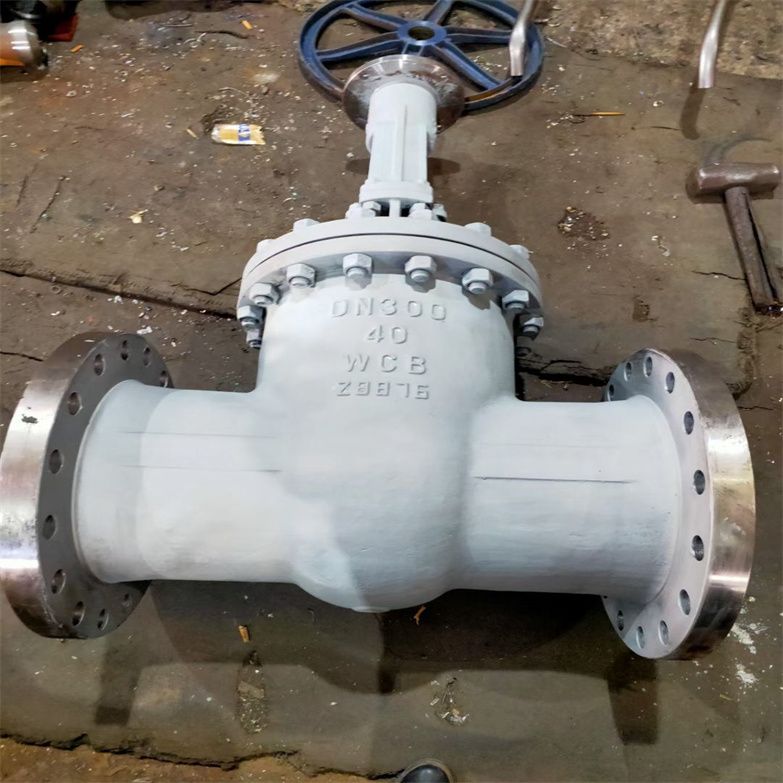

Z41H手动不锈钢法兰闸阀操作应用案例

Z41H手动不锈钢法兰闸阀操作应用案例

Z41H法兰闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

明杆楔式闸阀是一种通过闸板（阀瓣）的升降来控制流体通断的阀门，属于截断类阀门，广泛应用于管道系统中。以下是关于闸阀的详细解析：

一、Z41H手动不锈钢法兰闸阀操作应用案例工作原理

明杆楔式闸阀通过旋转手轮或驱动装置，使阀杆带动闸板垂直升降：

开启状态：闸板上升至阀腔顶部，流体自由通过。

关闭状态：闸板下降至阀座，完全阻断流体流动。

其密封面与流体方向垂直，依靠闸板与阀座的紧密贴合实现密封。

二、Z41H手动不锈钢法兰闸阀操作应用案例核心结构

阀体：连接管道的主体部分，承受流体压力。

闸板：核心部件，分为楔式（单楔、双楔）和平行式两种：

楔式闸板：通过楔形角度实现自密封，适用于高温高压场景。

平行式闸板：结构简单，密封面磨损后易修复，但密封性略逊。

阀座：与闸板配合形成密封面，材质需与流体兼容。

阀杆：连接手轮与闸板，传递动力。

密封装置：包括填料函（防止阀杆处泄漏）和阀盖密封。

三、Z41H手动不锈钢法兰闸阀操作应用案例主要特点

优点：

流体阻力小：全开时通道畅通，压力损失低。

密封性好：闸板与阀座紧密贴合，适用于高密封要求场景。

耐高温高压：楔式闸阀可承受极端工况。

双向流动：无流向限制，安装灵活。

缺点：

启闭时间长：闸板需垂直升降，动作较慢。

结构复杂：零件较多，维修难度高于截止阀。

密封面易磨损：频繁启闭可能导致泄漏。

四、Z41H手动不锈钢法兰闸阀操作应用案例应用场景

石油天然气：长输管线、炼油厂、天然气处理站。

化工行业：腐蚀性介质输送管道。

电力领域：锅炉给水、蒸汽管道。

水处理：自来水厂、污水处理厂。

造船与冶金：船舶管道系统、高炉冷却水管道。

五、Z41H手动不锈钢法兰闸阀操作应用案例选型要点

介质类型：腐蚀性介质需选用耐腐蚀材料（如不锈钢、合金钢）。

压力等级：根据系统压力选择匹配的公称压力（PN）。

温度范围：高温工况需考虑热膨胀补偿设计。

密封要求：高密封场景优先选择楔式闸阀。

驱动方式：手动、电动、气动或液动，根据自动化需求选择。

六、Z41H手动不锈钢法兰闸阀操作应用案例维护与故障处理

定期检查：检查密封面磨损、阀杆润滑情况。

常见故障：

泄漏：密封面损伤或填料老化，需研磨或更换密封件。

启闭困难：阀杆弯曲或杂质卡阻，需清理或校正。

Z41H手动不锈钢法兰闸阀操作应用案例产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

Z41H手动不锈钢法兰闸阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	闸阀	手动闸阀 Z41H-16P   DN100  PN16 进法兰到出法兰长度：300MM 螺丝孔中心距：180MM 8个螺丝孔，螺丝孔大小18MM	台	1

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料  尼龙	增强柔性石墨  1Cr13/柔性石墨  OS软钢  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增强柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

外形结构图

Z41H手动不锈钢法兰闸阀操作应用案例规格主要尺寸1.6MPa

1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 16C  16P 16R 16I	15	130	95	65	45	14	4-Φ14	170	120
	20	150	105	75	55	14	4-Φ14	190	140
	25	160	115	85	65	14	4-Φ14	205	160
	32	180	135	100	78	16	4-Φ18	270	180
	40	200	145	110	85	16	4-Φ18	310	200
	50	250	160	125	100	16	4-Φ18	358	240
	65	265	180	145	120	18	4-Φ18	373	240
	80	280	195	160	135	20	8-Φ18	435	280
	100	300	25	180	155	20	8-Φ18	500	300
	125	325	245	210	185	22	8-Φ18	614	320
	150	350	280	240	210	24	8-Φ23	674	320
	200	400	335	295	265	26	12-Φ23	818	400
	250	450	405	355	320	30	12-Φ25	969	450
	300	500	460	410	375	30	12-Φ25	1145	500
	350	550	520	470	435	34	16-Φ25	1280	500
	400	600	580	525	485	36	16-Φ30	14852	560
	450	650	640	585	545	40	20-Φ30	1541	600
	500	700	705	650	608	44	20-Φ34	1676	640
	600	800	840	770	718	48	20-Φ41	1874	720
	700	900	910	840	788	50	24-Φ41	2083	800
	800	1000	1020	950	898	52	24-Φ41	2400	950
	900	1100	1120	1050	998	64	28-Φ41	2950	1000
	1000	1200	1255	1170	1110	56	28-Φ48	3245	1000

规格主要尺寸2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C  25P 25R 25I	15	130	95	65	45	16	4-Φ14	172	120
	20	150	105	75	55	16	4-Φ14	191	140
	25	160	115	85	65	16	4-Φ14	205	160
	32	180	135	100	78	18	4-Φ18	270	180
	40	200	145	110	85	18	4-Φ18	300	200
	50	250	160	125	100	20	4-Φ18	357	240
	65	265	180	145	120	22	8-Φ18	376	240
	80	280	195	160	135	22	8-Φ18	434	280
	100	300	230	190	160	24	8-Φ23	502	300
	125	325	270	220	188	28	8-Φ205	613	320
	150	350	300	250	218	30	8-Φ25	675	320
	200	400	360	310	278	34	12-Φ25	819	400
	250	450	425	370	332	36	12-Φ30	968	450
	300	500	485	430	390	40	16-Φ30	1144	500
	350	550	550	490	448	44	16-Φ34	1280	500
	400	600	610	550	505	48	16-Φ34	1451	560
	450	650	660	600	555	50	20-Φ34	1542	600
	500	700	730	660	510	52	20-Φ41	1678	640
	600	800	840	770	718	56	20-Φ41	1875	720
	700	900	955	875	815	60	24-Φ28	2082	800
	800	1000	1070	990	930	64	24-Φ28	2403	950
	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000

规格主要尺寸4.0MPa

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法兰  MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 40 40P 40R 40I	15	130	95	65	45	40	16	4-Φ14	134	120
	20	150	105	75	55	51	16	4-Φ14	188	140
	25	160	115	85	64	58	16	4-Φ14	206	140
	32	180	135	100	78	66	18	4-Φ18	272	180
	40	200	145	110	85	76	18	4-Φ18	322	180
	50	250	160	125	100	88	20	4-Φ18	370	240
	65	280	180	145	120	110	22	8-Φ18	394	280
	80	310	195	160	135	121	22	8-Φ18	455	300
	100	350	230	190	160	150	24	8-Φ23	550	320
	125	400	270	220	188	176	28	8-Φ25	636	35
	150	450	300	250	218	204	30	8-Φ30	706	400
	200	550	375	320	282	260	38	12-Φ34	859	450
	250	650	445	385	345	313	42	12-Φ34	1016	560
	300	750	510	450	408	364	46	16-Φ34	1200	640
	350	850	570	510	465	422	52	16-Φ41	1340	640
	400	950	655	585	535	474	58	16-Φ41	1495	720
	450	1050	680	610	560	524	60	20-Φ48	1581	800
	500	1150	755	670	612	576	62	20-Φ54	1790	950
	600	1350	890	695	730	678	62	20-Φ14	2035	950

规格主要尺寸6.4MPa

6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法兰 MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 64 64P 64R 64I	15	1700	105	75	55	40	18	4-Φ18	1425	160
	20	190	125	90	68	51	20	4-Φ18	142	160
	25	210	135	100	78	58	22	4-Φ23	214	200
	32	230	150	110	82	66	24	4-Φ23	269	200
	40	240	165	125	95	76	24	4-Φ23	343	240
	50	250	175	135	105	88	26	4-Φ23	370	240
	65	280	200	160	130	110	28	8-Φ23	396	280
	80	310	210	170	140	121	30	8-Φ23	458	300
	100	350	250	200	168	150	32	8-Φ25	553	300
	125	400	295	240	202	176	36	8-Φ30	638	350
	150	450	340	280	240	204	38	8-Φ34	718	400
	200	550	405	345	300	260	44	12-Φ34	873	450
	250	650	470	400	352	313	48	12-Φ41	1050	560
	300	750	530	460	412	364	54	16-Φ41	1203	640
	350	850	595	525	475	422	60	16-Φ41	1394	720
	400	950	670	585	525	474	66	16-Φ48	1645	800
	500	1150	800	705	640	576	70	20-Φ54	2285	950
	600	1350	930	820	750	678	70	20-Φ58	2610	950



法兰闸阀作为一种重要的流体控制设备，广泛应用于各种工业管道系统中。正确的安装方法是确保其性能和使用寿命的关键。下面，我们将分步骤介绍法兰闸阀的安装过程。

一、Z41H手动不锈钢法兰闸阀操作应用案例安装前准备

1. 检查法兰闸阀的型号、规格是否与管道系统相匹配，确保选购的产品符合使用要求。

2. 清理管道内部的杂质和污垢，确保管道内部干净，以免影响闸阀的正常工作。

3. 准备必要的安装工具和辅助材料，如螺栓、垫片、密封胶等。

二、Z41H手动不锈钢法兰闸阀操作应用案例安装步骤

1. 将法兰闸阀放置在管道系统的预定位置，确保闸阀的法兰与管道法兰对齐。

2. 使用螺栓将法兰闸阀与管道法兰紧密连接，注意螺栓的紧固力度要均匀，避免造成法兰变形或泄漏。

3. 在法兰连接处安装垫片，以提高密封性能，防止流体泄漏。

4. 根据需要，在法兰闸阀的密封面上涂抹适量的密封胶，进一步增强密封效果。

5. 安装完成后，对法兰闸阀进行全面的检查，确保所有连接处牢固可靠，无泄漏现象。

三、Z41H手动不锈钢法兰闸阀操作应用案例安装后维护

1. 定期对法兰闸阀进行检查和维护，确保其处于良好的工作状态。

2. 如发现闸阀有泄漏或损坏现象，应及时进行处理，以免影响管道系统的正常运行。

3. 根据使用情况，定期对法兰闸阀进行清洗和润滑，以延长其使用寿命。

通过遵循以上安装指南，可以确保法兰闸阀的正确安装和长期稳定运行。在安装过程中，务必注意细节和安全问题，避免因操作不当而造成损失。

Z41H手动不锈钢法兰闸阀操作应用案例明杆闸阀的开关状态可以通过以下几种方式来判断：

一、看明杆位置：

明杆是闸阀上的一个杆状装置，当明杆处于上升位置时，表示闸阀处于开启状态；当明杆处于下降位置时，表示闸阀处于关闭状态。

二、观察阀体：

如果阀体上有明显的标识或标志，可以通过观察标识或标志的位置来判断开关状态。例如，有些闸阀的阀体上会有开和关的文字或箭头标志。

三、使用手动操作：

如果有操作手柄或手轮，可以通过手动旋转或推拉手柄来判断开关状态。通常，顺时针旋转或推拉手柄表示开启，逆时针旋转或推拉手柄表示关闭。

四、使用指示器：

有些闸阀上会安装有指示器，通过观察指示器的位置或指示器上的标志，可以判断开关状态。指示器一般会有开关两个位置，分别对应开启和关闭状态。

需要注意的是，不同型号的明杆闸阀可能有不同的开关判断方式，可以查看阀门的说明书或咨询厂家以获取准确的判断方法。另外，在操作闸阀时应注意安全，避免因误操作或不当操作造成事故或设备损坏。
