Z41H国标法兰式铸钢闸阀选型分析

Z41H国标法兰式铸钢闸阀选型分析

明杆闸阀的设计直接决定其密封性、使用寿命、工况适应性及操作安全性，需围绕结构可靠性、介质适配性、操作便捷性和长期稳定性四大核心目标展开。以下是关键设计注意事项，按核心模块分类说明：国标闸阀,Z41H国标钢制闸阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质;

一、Z41H国标法兰式铸钢闸阀选型分析核心结构设计：确保密封与启闭可靠性





明杆闸阀的密封性能（闸板与阀座、阀杆与填料）和启闭顺畅性是设计核心，需重点关注以下细节：

闸板与阀座设计

密封面形式选择：根据介质特性确定密封面类型，避免泄漏风险。

硬密封（如堆焊硬质合金、不锈钢密封面）：适配高温（＞200℃）、高压（＞4.0MPa）或含少量颗粒的介质（如石油、蒸汽），需保证密封面硬度差（通常阀座硬度高于闸板 10-30HRC），减少磨损；

软密封（如衬胶、PTFE、EPDM）：适配常温（＜120℃）、低压（＜1.6MPa）且无腐蚀性的洁净介质（如自来水、空调水），需控制密封面压缩量（通常 0.5-1.5mm），避免软质材料过度挤压变形。

闸板结构优化：优先采用 “弹性闸板” 或 “双闸板” 设计，而非刚性单闸板。弹性闸板通过中间弹性槽补偿制造误差和温度变形，双闸板通过楔形顶开机构实现自动对中，两者均可提升密封可靠性，尤其适用于温差波动大的场景（如供热管道）。

阀杆与传动设计

阀杆材质与精度：阀杆需同时承受轴向力（启闭时推动闸板）和扭矩，材质需匹配工况：

普通工况（自来水、低压空气）：选用 45# 钢或 2Cr13 不锈钢，表面镀铬（厚度 5-10μm）防锈；

腐蚀工况（化工介质、海水）：选用 316L 不锈钢或哈氏合金，避免介质腐蚀导致阀杆卡死；

螺纹精度控制：阀杆与阀盖的梯形螺纹（或矩形螺纹）是传动核心，需保证螺纹精度（如 GB/T 5796.3 7H/6g），并设计 “螺纹润滑槽”（定期注入润滑脂），减少启闭时的磨损，避免 “卡涩” 或 “滑丝”。

填料函与密封设计

填料选型与结构：填料函需实现阀杆的动态密封（启闭时阀杆上下移动），设计时需注意：

常温低压：选用石棉盘根或柔性石墨盘根（3-5 圈叠加）；

高温高压：选用金属包覆石墨盘根（耐温＞400℃）或膨胀石墨填料，搭配 “填料压盖” 的弹性预紧结构（如加弹簧），补偿填料磨损后的密封力；

防外漏细节：填料函底部需设计 “挡圈”（防止填料被介质压力挤出），顶部可增加 “防尘圈”（如橡胶密封圈），避免粉尘、杂质进入填料函，延长填料寿命。

二、Z41H国标法兰式铸钢闸阀选型分析工况适配设计：匹配介质与环境特性





明杆闸阀需根据应用场景的介质属性（温度、压力、腐蚀性）和安装环境（户外、潮湿、防爆）针对性设计，避免 “选型错配” 导致失效：

压力与温度适配

阀体壁厚计算：根据设计压力（PN）和介质温度，按 GB/T 12234（钢制阀门）或 GB/T 13932（铸铁阀门）计算阀体*小壁厚，需预留 1.2-1.5 倍的安全系数（尤其高压工况，如 PN16 及以上），防止阀体承压破裂；

热变形补偿：高温工况（如蒸汽管道，＞300℃）需在阀盖与阀体连接部位设计 “柔性结构”（如波形垫片），或选用 “自密封阀盖”（利用介质压力压紧密封垫），避免温度变化导致螺栓松动或密封面泄漏。

腐蚀性介质适配

全材质兼容：接触介质的部件（阀体、闸板、阀座、阀杆）需采用耐腐蚀材质，避免 “局部腐蚀”：

弱腐蚀（如自来水、污水）：阀体用球墨铸铁（QT450-10），阀杆用 2Cr13；

强腐蚀（如酸碱溶液、海水）：阀体用 316L 不锈钢，阀座用哈氏合金，避免不同材质接触产生 “电偶腐蚀”；

结构无死角：阀体流道需设计为 “光滑通径”（无台阶、无死角），闸板底部避免凹槽结构，防止腐蚀性介质残留导致 “点腐蚀”（如化工行业的甲醇、盐酸输送）。

特殊环境适配

户外 / 潮湿环境：阀体表面需做防腐处理（如户外用环氧树脂粉末喷涂，厚度 60-80μm），阀杆顶部的手轮 / 驱动装置需加 “防水罩”（如塑料或不锈钢防护罩），防止雨水进入填料函或传动机构；

防爆环境（如石油化工、煤气站）：若采用电动驱动，需选用 “防爆型电动执行器”（防爆等级不低于 Ex d IIB T4），阀杆与执行器的连接部位需做 “防静电接地”（如加装接地螺栓），避免静电积聚引发爆炸。

三、Z41H国标法兰式铸钢闸阀选型分析操作与维护设计：提升易用性与寿命

明杆闸阀的 “可视化优势” 需通过设计强化，同时降低后期维护难度，减少用户运维成本：

启闭状态可视化优化

阀杆刻度标识：在阀杆外露部位蚀刻 “开度刻度”（如 0-100%），或在阀盖顶部加装 “开度指示器”（如指针式、色标式），方便巡检时快速判断阀门启闭状态（尤其市政、消防场景）；

防过启闭限位：设计 “上限位”（闸板全开时限制阀杆继续上升，避免阀杆脱出）和 “下限位”（闸板全关时限制过度挤压密封面），可通过阀杆顶部的 “限位螺母” 或执行器的 “电子限位” 实现，防止误操作导致结构损坏。

维护便捷性设计

可拆卸阀盖结构：优先采用 “螺栓连接阀盖”（而非焊接阀盖），后期维护时可直接拆卸阀盖更换闸板、填料，无需整体更换阀门，降低维护成本；

填料函可在线更换：设计 “双填料函” 或 “活接式压盖”，部分场景下（如不停机维护）可先压紧备用填料，再更换主填料，避免介质泄漏；

易清洁结构：阀体底部可预留 “排污口”（带丝堵），用于定期排放管道内的杂质、积水（如供暖系统冬季停用时排水，防止冻裂）。

四、Z41H国标法兰式铸钢闸阀选型分析标准与合规设计：确保安全性与通用性

设计需符合行业标准，避免因 “非标结构” 导致安装困难或安全隐患，同时满足不同地区的合规要求：

遵循通用标准

结构尺寸：需符合 GB/T 12221（阀门结构长度）、GB/T 9113（法兰连接尺寸），确保与管道系统兼容（如市政管道常用 DN50-DN600，法兰标准为 PN1.0/1.6）；

压力试验：按 GB/T 13927（阀门压力试验）设计密封试验和强度试验的接口（如预留试压孔），确保出厂前可检测密封性（泄漏量需≤0.1×DN mm³/s）。

特殊行业合规

消防场景：需符合 GB 5135.1（自动喷水灭火系统 第 1 部分：洒水喷头）对阀门的要求，如阀体材质为球墨铸铁，密封面耐温≥100℃；

食品医药行业：需采用 “卫生级设计”，阀体流道抛光（粗糙度 Ra≤0.8μm），材质为 316L 不锈钢，避免介质污染，符合 FDA 或 GMP 标准。

总结：设计核心逻辑

明杆闸阀的设计需围绕 “问题前置” 展开 —— 提前预判应用场景中的泄漏风险（密封设计）、失效风险（材质与强度设计）、维护痛点（便捷性设计），*终实现 “在适配工况下，长期稳定运行且易维护” 的目标。例如：市政给排水场景需优先保证 “可视化 + 耐腐”，石油化工场景需重点强化 “高压密封 + 防爆”，消防场景需突出 “快速判断 + 安全限位”。

如果你需要针对某一具体场景（如化工高压管道、市政消防系统）的明杆闸阀设计方案，我可以帮你梳理该场景下的关键参数（如介质温度、压力、腐蚀性）及对应的设计细节，需要吗？

公称通径：DN15-600 ,1/2"～24";
驱动方式：手动,齿轮,气动,电动等;
阀门材质:铸钢,不锈钢等。
适用温度：不锈钢阀门≤180℃,铸钢轻型≤200℃,铸钢重型≤425℃;((具体温度范围视密封材料和介质性质而定)

Z41H国标法兰式铸钢闸阀选型分析国标闸阀标准与规范：
设计制造阀门标准：GB/T12234-89
结构长度标准：GB/T12221-89
检查与试验标准：JB/T9092-99 GB/T13927-92
连接法兰标准：JB79-94 ,GB/T9113-2000

1、国标闸阀选材考究，符合国内外相关标准，材料的全面质量高。
　　2、符合国内外先进标准的要求，密封可靠、性能优良、结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小、造型美观。
　　3、采用柔性石墨填料、密封可靠，操作轻便灵活。
　　4、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
　　5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
　　6、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。结构型式：弹性楔式单闸板、刚性楔式单闸板型式。
　　7、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。



Z41H国标法兰式铸钢闸阀选型分析执行标准　　Administer Standard

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure   Temperature Lating	试验-检验 spection And Test
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

国标闸阀压力试验  Pressure Test

公称压力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.4-0.7

Z41H国标闸阀主要零件材料及性能 Main Part Materials and Property

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

Z41H国标闸阀规格  主要尺寸和重量   Size Main Dimensions and Weight

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000	-

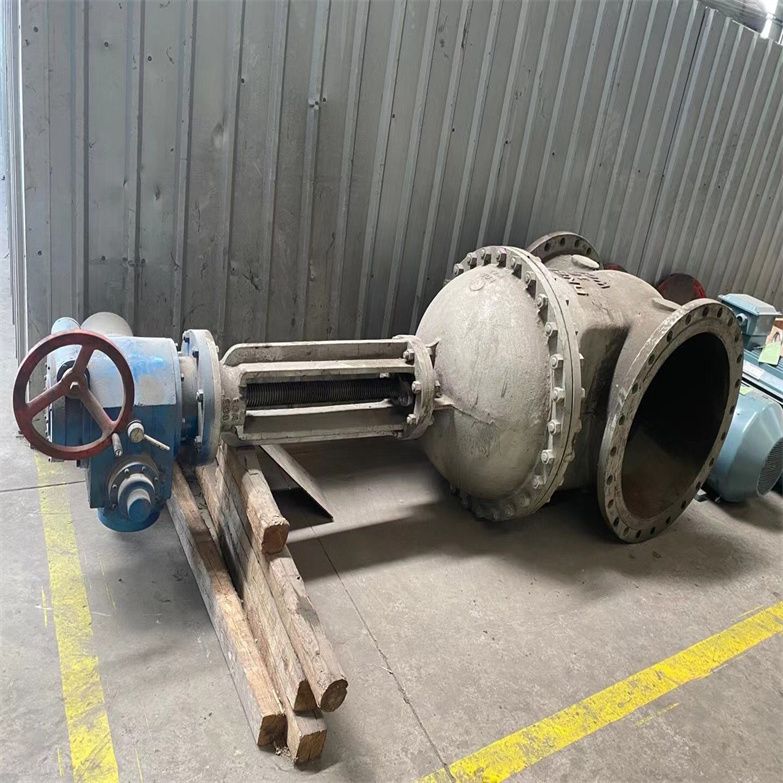

Z41H国标闸阀电装型号 规格 尺寸和重量

2.5MPa	DN	L	D	D1	b	n-φd	电装型号Electric Actuator Code	L1	H	D0	重量 Weight
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
4.0MPa	40	200	145	110	18	4-18	DZW10	590	630	365	92
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW10	590	691	365	95
	65	280	180	145	22	8-18	DZW10	590	711	365	102
	80	310	195	160	22	8-18	DZW15	590	775	365	115
	100	350	230	190	24	8-23	DZW20	590	871	365	163
	125	400	270	220	28	8-25	DZW20	590	948	365	190
	150	450	300	250	30	8-25	DZW30	810	1028	470	219
	200	550	375	320	38	12-30	DZW30	810	1325	470	373
	250	650	445	385	42	12-34	DZW45	810	1400	470	480
	300	750	510	450	46	16-34	DZW60	830	1653	550	686
	350	850	570	510	52	16-34	DZW90	830	1791	550	821
	400	950	655	585	58	16-41	DZW120	870	2092	320	1514
	500	1150	755	670	62	20-48	DZW250	870	2465	320	2150
	600	1350	890	795	62	20-54	DZW350	1170	-	570	-
	700	1450	995	900	68	24-54	DZW500	1170	-	570	-
	800	1650	1135	1030	76	24-58	DZW800	1060	-	500	-
6.4MPa	40	240	165	125	24	4-23	DZW10	590	665	365	93
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW10	590	790	365	102
	65	280	200	160	28	8-23	DZW10	590	840	365	106
	80	310	210	170	30	8-23	DZW20	590	890	365	123
	100	350	250	200	32	8-25	DZW20	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW30	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW90	830	1820	550	732
	350	850	595	525	60	16-41	DZW120	870	2216	320	1110
	400	950	670	585	66	16-48	DZW180	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW250	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-

国标闸阀规格  主要尺寸和重量   Size Main Dimensions and Weight

10.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0	重量Weight
凹凸法兰 MFM Z40H Z40Y Z40W Z41H Z41Y Z41W 100P 100R 100I,	15	170	105	75	55	20	4-14	175	160	-
	20	190	125	90	68	51	22	4-18	180	160	-
	25	210	135100	78	58	24	4-18	310	180	18
	32	230	150	110	82	66	24	4-23	320	200	20
	40	240	165	125	95	76	26	4-23	360	200	40
	50	250	195	145	112	88	28	4-25	490	240	50
	65	280	220	170	138	110	32	8-25	540	240	70
	80	310	230	180	148	121	34	8-25	573	280	100
	100	350	265	210	172	150	38	8-30	575	320	110
	125	400	310	250	210	176	42	8-34	744	360	180
	150	450	350	290	250	204	46	12-34	800	400	250
	200	550	430	360	312	260	54	12-41	800	500	360
	250	650	500	430	382	313	60	12-41	1050	640	-
	300	750	585	500	442	364	70	16-48	1208	720	-
	350	850	655	560	498	422	76	16-54	1410	720	-
	400	950	715	620	558	474	80	16-54	1655	800	-
16.0MPa	15	170	110	75	52	40	24	4-18	230	160	7
环槽法兰 RTJ Z40H Z40Y Z40W Z41H Z41Y Z41W 160 160P 160R 160I	20	190	130	90	62	51	26	4-23	260	180	10
	25	210	140	100	72	58	28	4-23	280	200	14
	32	230	165	115	85	66	30	4-25	312	200	21
	40	240	1750	125	90	76	32	4-27	350	240	26
	50	300	215	165	132	88	36	8-25	512	280	73
	65	340	2450	190	152	110	44	8-30	560	320	110
	80	390	260	205	168	121	46	8-30	585	350	141
	100	450	300	240	200	150	48	8-34	630	400	185
	125	525	355	285	238	176	60	8-41	723	500	320
	150	600	390	318	270	204	66	12-41	820	560	462
	200	750	480	400	345	260	78	12-48	990	720	711
	250	850	580	485	425	313	88	12-54	1104	800	-
	300	950	665	570	510	364	100	16-54	1314	800	-

Z41H国标法兰式铸钢闸阀选型分析国标闸阀尺寸图:



闸阀是工业上常用的一种流体阀门，它的安装方法各有不同，本文将为大家介绍闸阀的安装方法。

1：闸阀的结构

闸阀的基本结构包括壳体、阀座、阀杆、密封件、手轮、操作臂、螺栓和垫片等部件。它们经过严格的设计和制造，使闸阀具有良好的密封性能、耐磨损性、耐腐蚀性和耐冲击性。壳体:壳体内腔长度确定了闸阀的公称通径。壳体外形和尺寸符合国家标准规定，壳体材料一般为碳钢、不锈钢和合金钢。阀座:阀座是闸阀开启或关闭的主要部件，也称为阀瓣。阀座与阀体间设有垫片，阀座直接与介质接触。阀座材料一般为碳钢、不锈钢和合金钢。阀杆:阀杆是闸阀的主要部件，由阀杆本体、阀杆套筒、阀簧、填料和密封圈等部件组成。阀杆材料为碳钢、不锈钢和合金钢。

2：安装步骤

1.闸阀的安装一般包括水泥浇筑、螺栓连接、焊接和放置。

2.安装须符合图纸要求，施工时应遵守施工程文件规定。

3.闸阀安装前应对所有连接面进行清理，并检查所有连接螺栓是否松动。

4.安装闸阀时，必须确保闸体与闸座之间的间隙，以免发生漏水或损坏。

5.安装完毕后，应对闸体、闸座、法兰等进行检查，检查无误后方可使用。

3：注意事项

安装闸阀时,应注意以下几点:

1.安装位置:闸阀的安装位置应尽量在管路的直线段上,如果不能安装在直线段上,则应尽量减少弯头的数量。

2.安装方向:闸阀的安装方向一般指闸阀的阀体与水平面或垂直面的夹角,闸阀的安装方向一般分为水平安装和垂直安装两种。

3.连接方式:闸阀的连接方式有两种,一种是直接连接,另一种是带有法兰连接。

4.安装螺栓:闸阀的安装螺栓一般是十字螺栓,螺栓的材质一般是不锈钢,螺栓的直径一般为M14-M20。

4：常见故障及处理方法

1、手动泄压阀漏气：检查阀体内螺纹是否松动或损坏；检查密封件的老化或损坏；检查填料密封是否松动或损坏。

2、手动泄压阀无法正常关闭：检查阀体内螺纹是否松动或损坏；检查密封件的老化或损坏；检查填料密封是否松动或损坏。

如果大家在安装闸阀时遇到困难，可以咨询的安装师傅，他们会给你提供很好的建议。*后，希望大家能够成功地安装好闸阀。
