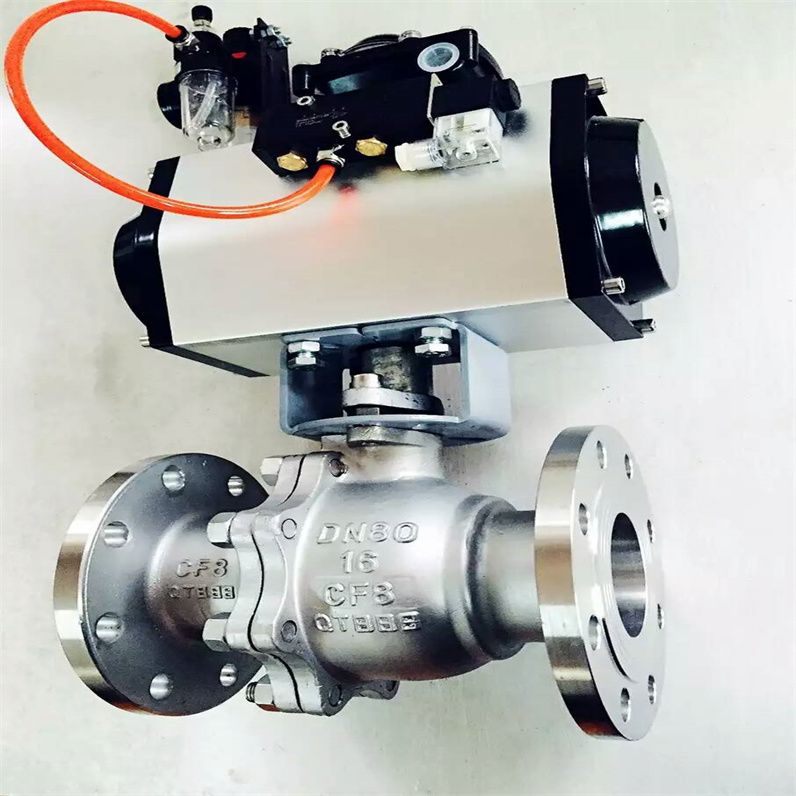

Q641F-16P气动不锈钢法兰式球阀技术规范

2025-11-02 14:31:29 来源：SH

一、Q641F-16P气动不锈钢法兰式球阀技术规范概述

气动球阀，一种关键的流体控制元件，在工业领域中发挥着至关重要的作用。其工作原理和性能，使它成为流体控制领域的核心部件。接下来，我们将全面探讨气动球阀的各方面特性，包括其工作原理、独特的性能以及广泛的应用领域，旨在为您提供一份详尽的气动球阀指南。
气动球阀的结构精简，核心组件包括球体、阀座、阀杆和气动执行器。其密封面选用弹性材料，确保出色的密封效果，从而有效预防泄漏。球体上设有两个或多个流体通道，通过旋转球体来轻松控制流体的通断。此外，该阀门可配备电磁阀、气源处理三联件、限位开关、定位器等多种附件，以支持本地和远程集中控制需求。气动球阀的开关迅速且稳定，非常适合需要频繁开关的场景，不仅能显著节省人力，还能提升安全性和工作效率。

采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。不锈钢气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动球阀，作为一种重要的流体控制设备，广泛应用于各种工业领域。其独特的工作原理和优异的性能，使得它在流体控制领域中占据着举足轻重的地位。接下来，我们将深入了解气动球阀的详细信息，包括其工作原理、性能特点以及应用场景等，为您提供全面的指南。

三、Q641F-16P气动不锈钢法兰式球阀技术规范的演进历程与工作机理

气动球阀凭借其气动执行器的90度旋转操作和微小的转动力矩，便能实现紧密关闭。其阀体内腔设计得完全平等，为介质提供了阻力极小、直通无阻的流道。因此，球阀常被视为*适宜直接进行开闭操作的阀门类型。其结构紧凑、操作简便、易于维护，且适用范围广泛，无论是水、溶剂、酸还是天然气等常规介质，亦或是氧气、过氧化氢、甲烷和乙烯等恶劣条件下的介质，都能轻松应对。此外，球阀的阀体既可是整体式，也可是组合式，为不同的应用场景提供了灵活的选择。

四、Q641F-16P气动不锈钢法兰式球阀技术规范应用领域

球阀作为一种高性能的阀门，其应用领域广泛。无论是工业生产、流体输送，还是能源、化工等众多行业，球阀都能发挥其出色的开闭性能和广泛的适用性。其独特的90度旋转操作和微小的转动力矩，使得球阀在各种应用场景下都能轻松应对，实现高效、可靠的流体控制。
气动球阀的工作原理是通过旋转阀芯来控制阀门的开启与关闭。其设计轻便且体积紧凑，支持大口径配置，同时确保了可靠的密封性能。此外，气动球阀的结构简单易懂，便于日常维护与修理。由于其密封面与球面常处于闭合状态，因此不易受到介质冲蚀的影响，从而延长了使用寿命。气动球阀在多个行业领域都得到了广泛的应用，包括石油、化工、能源、造纸等。其独特的旋转操作方式和微小的转动力矩，使得球阀在各种应用场合下都能轻松应对，实现高效、可靠的流体控制。

五、Q641F-16P气动不锈钢法兰式球阀技术规范气动球阀的分类

气动球阀可以根据不同的分类标准进行划分。常见的分类方式包括：按结构类型、按驱动方式、按连接形式等。不同类型的气动球阀具有各自独特的特点和应用场合，用户可以根据实际需求进行选择。
1、浮动球
气动球阀的球体设计为浮动式，这种结构使得球体在介质压力的作用下能够产生一定的位移，并紧密地压在出口端的密封面上，从而确保出口的密封性能。浮动气动球阀以其简单的结构和出色的密封性而受到广泛青睐，特别是在中低压环境下应用更为普遍。然而，由于球体承受的工作介质载荷全部传递至出口密封圈，因此选择密封圈材料时必须考虑其能否承受住球体介质的工作载荷。

2、固定球
固定球气动球阀的球体则保持固定，不受介质压力影响而移动。这种阀门配备了浮动阀座，当介质压力作用时，阀座会产生位移，进而通过密封圈紧压在球体上以实现密封。此外，该类型阀门在上、下轴上装有轴承，从而降低了操作扭矩，非常适用于高压和大口径的场合。为了进一步优化气动球阀的操作性能和密封可靠性，油封球阀应运而生。它通过在密封面间注入特制的润滑油，既增强了密封效果又减少了操作扭矩，非常适合用于高压和大口径的球阀。

3、弹性球
弹性球气动球阀的球体采用弹性设计。球体与阀座密封圈均由金属材料制成，确保了高密封比压。在介质压力不足以实现密封的情况下，需要施加外部力量。此类阀门特别适用于高温高压介质。其弹性源自球体内壁下端的弹性槽设计。当通道关闭时，通过阀杆的楔形头使球体胀开并与阀座紧密压紧以达到密封效果。在转动球体前，需先松开楔形头，使球体恢复原形，从而减少密封面的摩擦和操作扭矩。此外，气动球阀还可按照通道位置分为直通式、三通式和直角式，后两种类型可用于分配介质和改变介质流向。

六、Q641F-16P气动不锈钢法兰式球阀技术规范特点概览

气动球阀作为一种重要的流体控制设备，其设计特点直接影响着其性能和应用范围。从浮动球到固定球，再到弹性球，每一种类型的球阀都有其独特之处。浮动球阀的简单结构和出色密封性在中低压环境下表现出色；固定球阀的轴承设计则降低了操作扭矩，非常适合高压和大口径场合；而弹性球阀的高密封比压和特殊设计则使其特别适用于高温高压介质。此外，气动球阀的通道位置也可灵活选择，以满足不同的介质分配和流向改变需求。
气动球阀可分为O型球阀和V型球阀。O型球阀采用浮动式设计，其球芯由精密铸件制成，表面经过硬铬镀层处理，增强耐用性。阀座则选用增强聚四氟乙烯材料，确保密封性能。这类球阀的流道口与管道口径一致，使得流通能力，流阻降至。在关闭状态下，它能够实现零泄漏，非常适合作为开关阀使用，尤其适用于高粘度介质的环境。而V型球阀则采用固定式结构，其球芯上设有V型切口，这一设计使得它能够有效地剪切含纤维或颗粒状介质。在选择执行机构时，可以根据工艺设备的具体需求来决定是采用气动还是电动方式。对于气动球阀，若需要实现比例调节功能，则需要配备阀门定位器；而对于电动球阀，则需选择电子式电动执行机构或搭配伺服放大器等设备来实现相同的调节功能。

Q641F-16P气动不锈钢法兰式球阀技术规范产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q641F-16P气动不锈钢法兰式球阀技术规范技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
可调范围	250：1								350：1
配置执行机构	可配GT、SR、ST、AT、AW等系列气动执行机构
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳极氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

结构图

Q641F-16P气动不锈钢法兰式球阀技术规范主要外形尺寸 (单位；mm)

DN	L	H	D	D1	L0	Z-φd	执行器型号
15	130	200	95	65	165	4-φ14	QW01/AT50D
20	140	204	105	75	165	4-φ14	QW01/AT50D
25	150	215	115	85	165	4-φ14	QW01/AT63D
32	165	240	135	100	225	4-φ18	QW02/AT63D
40	180	265	145	110	225	4-φ18	QW02/AT75D
50	200	275	160	125	225	4-φ18	QW02/AT75D
65	220	379	180	145	245	4-φ14/4-φ18	QW03/AT88D
80	250	390	195	160	330	8-φ18	QW04/AT100D
100	280/320	416	215/230	180/190	330	8-φ18/8-φ23	QW04/AT115D
125	320/381	542	245/270	210/220	380	8-φ18/8-φ25	QW05/AT145D
150	360/400	572	280/300	24/250	380	8-φ23/8-φ25	QW06/AT160D
200	400/500	736	335/360	295/310	440	12-φ25/12-φ25	AW17
250	530/568	926	405/425	355/370	580	12-φ25/12-φ30	AW20
300	600/648	1059	460/485	410/430	715	12-φ25/16-φ30	AW28
350	550/762	1127	520/550	470/490	875	16-φ25/16-φ34	AW28
400	600/838	1398	580/610	525/550	995	16-φ30/16-φ34	AW35

七、Q641F-16P气动不锈钢法兰式球阀技术规范使用与维护

（此处可根据实际情况继续添加与“使用与维护”相关的内容，例如使用注意事项、维护保养方法等。）
1、使用限制

1) 温度和压力限制- 铭牌上会标明球阀在*大和*小操作温度下的允许*大操作压力。- 使用PTFE或RTFE材质的阀座和密封件时，操作温度应控制在150度到200度之间。其他类型的阀座和密封件需仔细核查操作温度范围。- 低温阀的公称压力等级(PN)会明确其正常温度状态下的*大工作压力。- 电动或气动执行机构的详细注意事项，请参阅各自的使用说明书。

2、安装

1) 清洗保护- 移除法兰端两边的保护盖，并在阀打开的状态下进行冲洗。- 安装前需进行整机测试，确保性能合格后再进行上线安装（注意电动执行机构的接线要求）。- 在与管道连接前，必须彻底清洗管道中的杂质，以避免损坏阀座和球体。- 安装过程中，请勿将阀的执行机构部分作为起吊点，以防损坏执行机构及其附件。- 确保阀安装在管道的水平或垂直方向上。- 使用管道支架或支撑物来调整管线的偏离，避免管道低垂或承受外力。- 连接管道后，需按规定扭矩交叉锁紧法兰连接螺栓。

3、操作和使用

1) 确认冲洗- 在操作前必须确认管路和阀已经过冲洗。- 阀的操作通过执行机构输入的信号驱动阀杆旋转来完成：顺时针旋转1/4圈(90°)时，阀关闭；逆时针旋转1/4圈(90°)时，阀开启。- 观察执行机构的方向指示箭头，与管线平行时表示阀门开启，与管线垂直时表示阀门关闭。

4、维护与寿命

气动球阀在石油、化工、冶金、电力等工业领域得到广泛应用，因其结构简单、操作可靠且密封性好而备受推崇。然而，要确保其长期稳定运行，需要注意正常的工作条件、适宜的温度/压力比以及合理的腐蚀数据。通过遵循这些使用和维护指南，气动球阀将能够提供长久的耐用性和可靠的性能。

气动球阀的安装与维护要点

气动球阀的安装与维护是确保其持续稳定运行、延长使用寿命的关键。遵循一系列规范和操作方法，将帮助您更好地完成这两项任务。

01Q641F-16P气动不锈钢法兰式球阀技术规范安装前的检查要点

在安装气动球阀之前，必须进行全面的检查。这一步骤至关重要，因为它直接影响到气动球阀的后续使用和性能。通过仔细检查，您可以确保所选的气动球阀符合设计要求，所有部件都完好无损，并且具备正确的尺寸和规格。此外，还需确认安装现场的环境条件是否适宜，以保障安装过程的顺利进行。

首要任务是核对气动球阀的型号与规格，确保它们符合设计要求。同时，要仔细检查阀门的外观，看是否有损坏或变形的迹象。
接下来，需要操作阀门，检验其机构是否足够灵活，是否存在卡涩的情况。这样能确保球体在开启和关闭时能够顺畅无阻。
在安装之前，对阀门进行的清洁至关重要。这包括清除内部的杂物和灰尘，以防止它们在安装过程中进入管道系统，从而影响阀门的密封性能和稳定运行。

安装位置与管道连接

接下来，我们还需要考虑气动球阀的安装位置选择。

气动球阀的安装位置应便于操作与维护，确保周围有充足的空间，以支持阀门的开启、关闭及检修工作。推荐安装在水平管道上，使气动执行机构朝向垂直向上，这样有助于执行机构的顺畅运作和密封性能的持久性。若因特殊情况需安装在垂直管道上，必须保证介质流向与阀门的标志方向保持一致。
应避免将气动球阀置于高温、潮湿、存在腐蚀性气体或强电磁场干扰的环境中，以防这些因素对气动元件和阀门本体造成损害。

在连接管道的过程中，务必确保管道的轴线与阀门的轴线重合，以避免产生任何偏差，从而防止附加应力对阀门密封和使用寿命的不良影响。若选择采用法兰连接方式，必须仔细检查法兰面是否平整且无损伤，同时要确保垫片正确安装，螺栓均匀且适度拧紧，以防止潜在泄漏的发生。若通过螺纹方式进行连接，则需特别关注螺纹的配合精度，并涂抹适量的密封剂，以有效防止螺纹处的泄漏问题。

02Q641F-16P气动不锈钢法兰式球阀技术规范调试步骤

接下来，我们将探讨气动管路的连接方法。

连接气动管路前，必须确保管路内部清洁，无任何杂质，以防止气动元件发生堵塞。
遵循气动执行机构的具体要求，将气源管路正确连接，并保证气源压力的稳定性，使其满足阀门的工作需求。
在气动管路中，应安装必要的过滤减压阀和油雾器等元件，对气源进行的净化和适当的润滑，从而延长气动元件的整体使用寿命。

在安装完成后，首要步骤是进行手动调试。通过操作手动操作机构，仔细检查阀门的开启与关闭功能是否正常运作，同时验证开度指示的准确性。接着，将气源接通，启动气动调试。在此过程中，需严密监控气动执行机构的动作是否足够灵敏且精确，并确保阀门的开启与关闭时间均满足预定标准。完成气动调试后，应进行泄漏测试。在阀门处于关闭状态时，仔细检查阀门密封面、法兰连接处以及气动管路等关键部位，以确保无泄漏现象发生。

03Q641F-16P气动不锈钢法兰式球阀技术规范维护方法

日常维护对于保持阀门的良好性能至关重要。定期对阀门的外观进行全面检查，涵盖阀体、气动执行机构以及管路连接等各个部位，仔细搜寻是否存在腐蚀、磨损或泄漏等异常迹象，一旦发现问题，应立即着手处理。
