Q641F气动高压法兰式球阀操作应用案例

Q641F气动高压法兰式球阀操作应用案例

采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动法兰球阀是一种通过气动执行机构驱动的阀门，它结合了法兰连接方式和球阀的启闭结构，在工业自动化控制系统中有着广泛的应用。以下是对进口气动法兰球阀的详细介绍：在工业管道系统中，Q641F气动球阀是一种常见的控制装置，而与之相关的三联件在整个系统的稳定运行中起着至关重要的作用。那么，Q641F气动球阀三联件指的是什么呢？

Q641F气动球阀三联件主要包括空气过滤器、减压阀和油雾器。首先是空气过滤器，它是三联件中的重要组成部分。在气动系统中，压缩空气往往含有水分、灰尘和油污等杂质。如果这些杂质随着压缩空气进入到Q641F气动球阀等设备中，会加速设备的磨损，降低设备的使用寿命，甚至会影响球阀的正常开关动作，导致系统故障。空气过滤器的作用就是去除压缩空气中的这些杂质，为后续的设备提供清洁的压缩空气。它通常采用滤芯等过滤元件，通过物理过滤的方式，将大颗粒的灰尘、水分等拦截在滤芯之外，从而保证进入后续环节的空气的洁净度。

其次是减压阀。在气动系统中，压缩空气的压力可能会出现波动，过高的压力可能会对Q641F气动球阀等设备造成损坏，而过低的压力又可能导致球阀无法正常工作。减压阀的主要功能就是将较高的进气压力调节到设备所需的稳定压力值。它通过内部的压力调节机构，根据设备的需求自动调整阀门的开度，从而实现对压力的精确控制。这样可以确保Q641F气动球阀始终在合适的压力环境下工作，提高其工作的稳定性和可靠性。

气动高压球阀由法兰/内螺纹锻造高压球阀与气动执行器组成，阀体材质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨的优点。气动高压球阀采用三段式阀体，使结构更加紧凑且便于装配，适用于液压油，水，高压气体等介质。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实现对介质压力、流量、温度等参数的比例式调节。

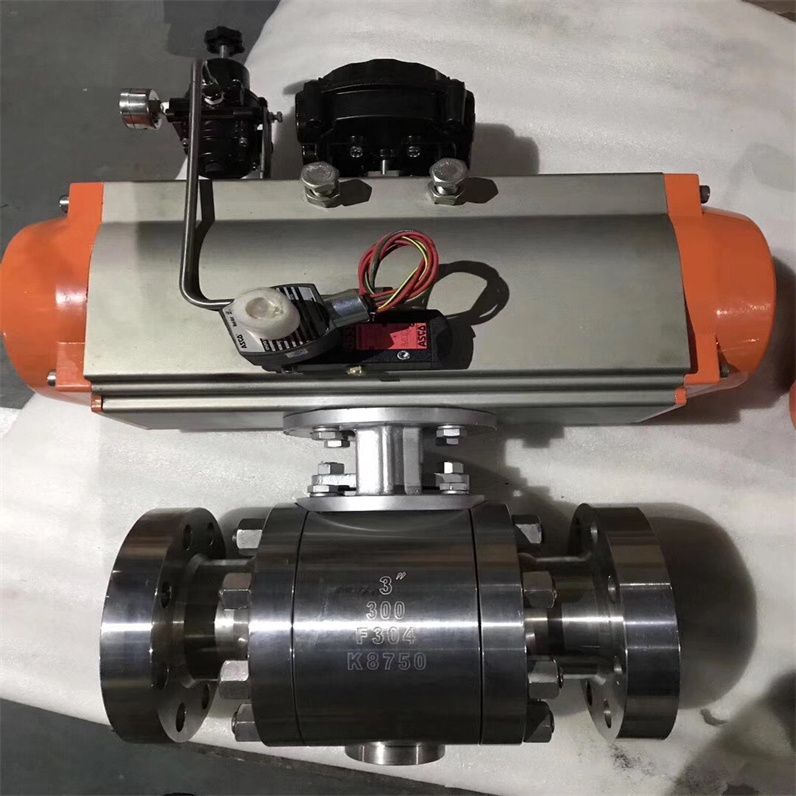

气动法兰高压球阀 气动内螺纹高压球阀

Q641F气动高压法兰式球阀操作应用案例气动高压球阀应用：

1. 阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。

2.密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。

3.高压气动球阀即使在*大工作压力下，也能够保持阀门结构的抗压均匀性。

4.广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q641F气动高压法兰式球阀操作应用案例气动高压球阀技术参数：

公称通径 DN15～DN300(mm) 1/2"～12"

公称压力 10.0、16.0、20.0、25.0MPa

连接方式 法兰式、螺纹

阀体形式 三段式锻造阀体

气源气压 压缩空气4-7bar（可带手轮）

阀体材质 碳钢、不锈钢304、316、316L

阀芯材质 不锈钢316L、316、304

适用介质 油品、燃气、水、蒸汽等（高压）

执行机构 单作用（弹簧复位），双作用（气开气关式）

控制方式 开关型（两位开关控制）、智能调节型（4-20mA模拟信号）

气动高压球阀结构图：

作用形式： 单作用执行机构、双作用执行机构

供气压力： 0.4～0.7MPa

气源接口： G1/4"、G1/8"、G3/8"、G1/2"

环境温度： -30～+70℃

可配附件： 定位器、电磁阀、空气过滤减压器、保位阀 行程开关、阀位传送器、手轮机构等

Q641F气动高压法兰式球阀操作应用案例产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q641F气动高压法兰式球阀操作应用案例技术参数

执行器参数

零件材料

性能规范

气动执行器主要部件材料

Q641F气动高压法兰式球阀操作应用案例结构图

Q641F气动高压法兰式球阀操作应用案例主要外形尺寸 (单位；mm)

正确的安装气动开关球阀是一项技术性很强的工作，如果安装不当，可能会导致设备运行不稳定，甚至可能会对设备造成损坏。因此，本文将为您提供一份详细的气动开关球阀安装教程，帮助您正确安装您的设备。

　　步骤一：准备工作

　　在开始安装气动开关球阀之前，您需要准备一些必要的工具和材料，包括气动开关球阀、气动执行器、气管、螺丝刀、扳手等。此外，您还需要确保您的工作环境是安全的，没有任何可能对您或您的设备造成伤害的风险。

　　步骤二：安装气动执行器

　　首先，您需要将气动执行器安装在合适的位置。一般来说，气动执行器应该安装在离地面一定高度的地方，以便于操作和维护。然后，您需要使用螺丝刀和扳手将气动执行器固定在位。

　　步骤三：连接气管

　　接下来，您需要将气管连接到气动执行器和气动开关球阀上。在连接气管时，您需要注意以下几点：

　　1.气管的直径应与气动执行器和气动开关球阀的接口相匹配。

　　2.气管的长度应适当，不能过长或过短。

　　3.在连接气管时，您需要确保气管的连接处是密封的，以防止气体泄漏。

　　步骤四：安装气动开关球阀

　　您需要将气动开关球阀安装在合适的位置。在安装气动开关球阀时，您需要注意以下几点：

　　1.气动开关球阀的位置应便于操作和维护。

　　2.在安装气动开关球阀时，您需要确保阀门的进出口方向是正确的。

　　3.在安装气动开关球阀时，您需要确保阀门的密封面是干净的，没有任何杂质。

　　步骤五：测试和调试

　　在完成上述步骤后，您需要进行测试和调试，以确保气动开关球阀的正常运行。在测试和调试过程中，您需要注意以下几点：

　　1.您需要检查气动开关球阀的开启和关闭是否顺畅。

　　2.您需要检查气动开关球阀的密封性能是否良好。

　　3.您需要检查气动开关球阀的操作是否灵活，是否有任何异常的声音或振动。
