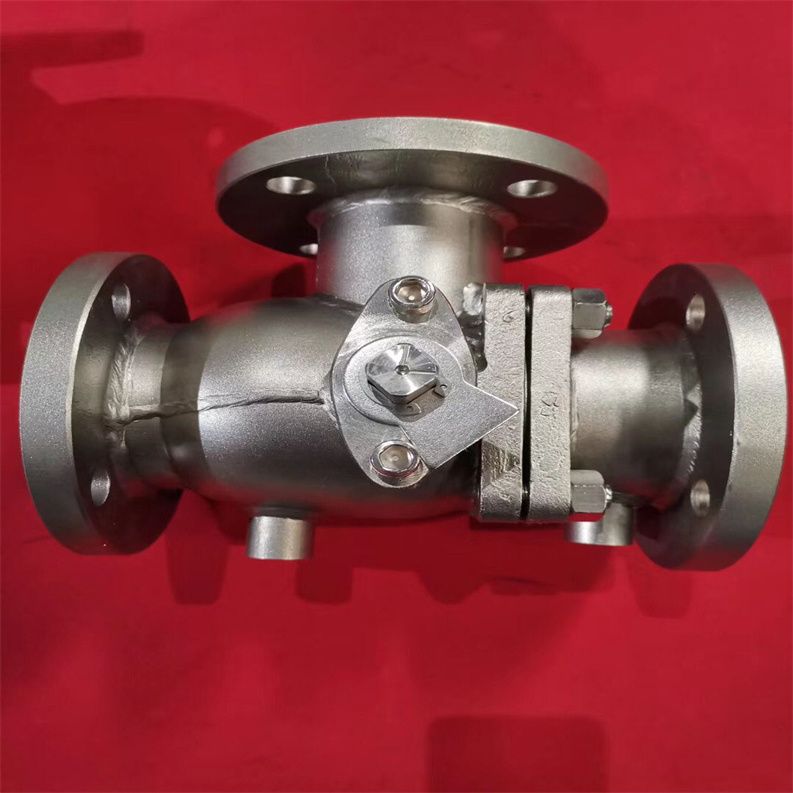

不锈钢保温夹套三通换向球阀应用案例

一、不锈钢保温夹套三通换向球阀应用案例产品概述

三通保温球阀是一种集流体切换、温度控制与保温功能于一体的阀门，适用于需要维持介质温度或防止结晶的工业场景。其核心设计通过保温夹套结构包裹阀体，通入蒸汽、导热油等热媒，有效减少热量散失，确保介质在输送过程中保持理想温度，避免因温度下降导致的粘度增加、结晶堵塞等问题。有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

产品特点

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

二、不锈钢保温夹套三通换向球阀应用案例核心功能与优势

三通流路设计

支持L型（直角切换）或T型（分流/合流）两种流道形式，可灵活实现介质流向的切换或分配，满足复杂工艺需求。

球体采用90°旋转启闭，操作便捷，流阻小，压力损失低。

高效保温性能

双层阀体结构，外层为保温夹套，内层为流体通道，夹套内可循环热媒（如蒸汽、热水或导热油），形成持续热源。

保温效率高，可有效维持介质温度在设定范围内，适用于高温或低温敏感介质（如沥青、树脂、食品浆料等）。

密封可靠

采用PTFE、PPL等耐高温、耐腐蚀的软密封材料，或金属硬密封结构，确保零泄漏，适应高压工况。

球体与阀座经精密研磨，表面光洁度高，减少磨损，延长使用寿命。

耐腐蚀与耐磨损

阀体材质可选不锈钢（304/316L）、碳钢镀镍或合金钢，适应不同介质腐蚀性。

球体表面可进行硬化处理（如喷涂碳化钨），提升耐磨性，适用于含颗粒介质。

三、不锈钢保温夹套三通换向球阀应用案例典型应用场景

化工行业：输送高粘度树脂、聚合物熔体时，防止因温度降低导致凝固堵塞管道。

食品与制药：处理巧克力、糖浆等热敏性物料，保持流体流动性，避免品质劣化。

石油与天然气：控制原油、成品油的输送温度，防止蜡析出或结焦。

暖通空调：在区域供热系统中，调节热水流向并维持系统温度稳定。

冶金与电力：高温蒸汽、导热油管路中，实现介质分流与温度控制。

四、不锈钢保温夹套三通换向球阀应用案例设计特点

结构紧凑：集成三通切换与保温功能，减少管道附件，降低安装空间需求。

操作灵活：支持手动、气动或电动执行机构，可远程控制或自动化集成。

维护便捷：模块化设计，阀座可在线更换，无需拆解整个阀门。

安全防护：夹套压力与温度可监控，避免热媒泄漏或过热风险。

五、不锈钢保温夹套三通换向球阀应用案例选型建议

介质特性：根据介质温度、粘度、腐蚀性选择阀体材质与密封形式。

压力等级：确认阀门公称压力（如PN16/PN25/PN40）是否匹配系统需求。

温度范围：明确保温夹套需维持的介质温度，选择合适热媒类型。

流道形式：根据工艺需求选择L型或T型三通结构。执行机构：根据自动化程度选择手动、气动或电动驱动方式。

不锈钢保温夹套三通换向球阀应用案例主要性能范围

主要零件材料

外形结构图

不锈钢保温夹套三通换向球阀应用案例选型示意图

(Q44F三通球阀)L型国标连接尺寸和外形 PN1.6MPa

(Q45F三通球阀)T型国标连接尺寸和外形 PN1.6MPa

六、不锈钢保温夹套三通换向球阀应用案例总结

三通保温球阀通过创新的三通流路设计与高效保温结构，为工业流体控制提供了可靠解决方案。其适应性强、维护成本低的特点，使其成为化工、食品、能源等领域温度敏感工艺的理想选择。无论是需要精确控温的高粘度介质，还是复杂流路的分流控制，该阀门均能以稳定性能保障系统高效运行。

一、准备工作

首先，要准备好所需的工具和材料，如三通球阀阀体、阀门杆、阀座、阀门球、密封圈、扳手等。

二、组装阀门杆和阀门球

将阀门球放入阀门杆的孔中，然后将阀门杆钉固定在球上，注意保持球、杆之间的间隙，使其能够自由运动。

三、安装阀座

将阀座安装在阀体的孔口上，注意阀座的位置和方向，要确保阀座密封性能良好。

四、安装阀门球和密封圈

将阀门球和密封圈一起推入阀体中，确保阀门球与阀座良好贴合，并且密封圈能够完全覆盖阀门球。

五、安装阀盖

将阀盖安装在阀体上，并用扳手拧紧螺栓。

六、试压和检查

在安装完成后，要进行试压和检查，确保阀门密封性能良好，不漏水，阀门操作灵活可靠。

七、清洗和涂漆

清洗和涂漆是*后一步，要将阀门表面清洗干净，并涂上相应的防腐漆，保护阀门不受腐蚀和氧化影响。
