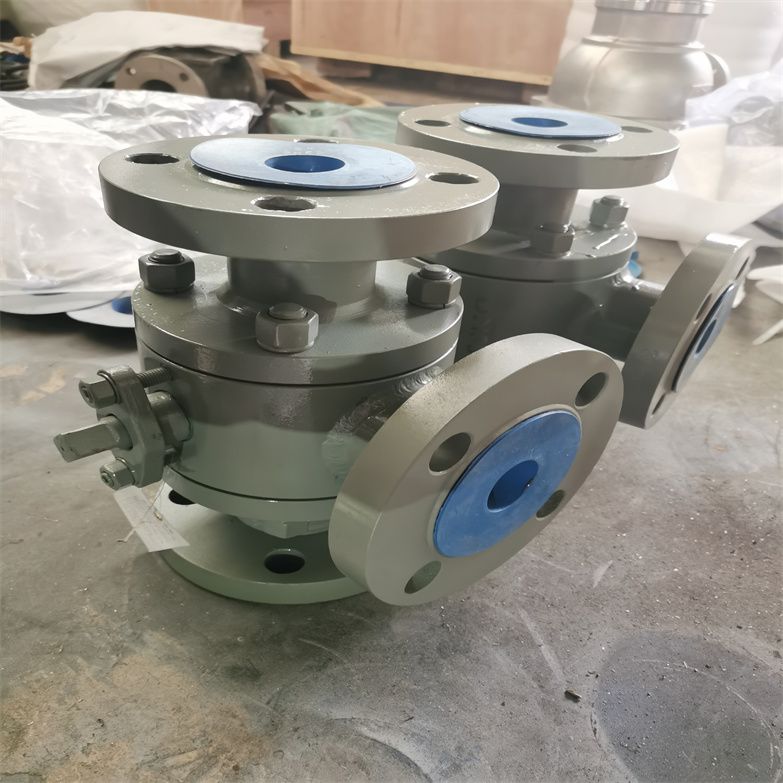

    手动换向三通法兰式球阀技术参数

    球式换向三通阀的原理及应用球式换向三通阀是一种广泛应用于流体控制系统的重要组件,它以其独特的结构和工作原理,在多个行业中发挥着不可或缺的作用。本文将详细介绍球式换向三通阀的工作原理、结构特点以及应用领域,帮助读者更好地理解和应用这一关键设备。有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。三通球阀,作为一种多功能的流体控制装置,广泛应用于各种工业领域。其独特的设计使得它能够在三个方向上进行流体切换和流量控制,从而满足了复杂的工艺需求。通过深入了解三通球阀的类型、工作原理及详细拆解,我们可以更好地理解其优越性和适用性。

    手动换向三通法兰式球阀技术参数三通球阀:L型与T型

    三通球阀分为两种主要类型:L型和T型。T型三通球阀允许三条正交管道相互联通,并能通过切断第三条通道实现分流、合流功能,广泛应用于分流、混流、换向及三通道全开场合。而L型三通球阀则只能连接相互正交的两条管道,主要用于流路换向。

    接下来,我们将深入拆解三通球阀,探讨其各个组成部分的作用及工作原理,以帮助您更全面地了解这种多功能流体控制装置。

    首先,我们关注到三个连接端,每个连接端都配备了一个阀座。这些阀座的设计独特,一面平坦,另一面带有弧度,能够与球芯紧密结合,确保阀门在操作过程中不会发生泄露。

    其次,球芯是三通球阀的核心部件。通过观察球芯的形状,我们可以判断出阀门的类型。L型球芯具有一个凹槽和两个孔洞,而T型球芯则有三个孔洞。球芯的凹槽与阀杆相连,阀杆的转动会带动球芯旋转,从而控制阀门的开启和关闭。

    此外,阀杆的设计也颇具匠心,采用了防突出、防爆出的安全措施,确保在拆解维修过程中更加安全可靠。同时,阀杆处的垫片密封圈能够有效防止介质从阀杆部分发生泄露。

    *后,我们来看阀体。阀体结构简洁明了,采用铸件一次成型工艺制造,确保了其结构的稳固性和使用的耐久性。

    手动换向三通法兰式球阀技术参数产品特点

    1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化
    2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小
    3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

    一、球式换向三通阀的工作原理球式换向三通阀主要由阀体、球体、阀杆和密封件等部件组成。

    当阀门处于关闭状态时,球体紧密贴合在阀座上,阻止流体通过。

    当需要改变流体流向时,通过旋转阀杆带动球体转动90度,使流体从一个通道切换到另一个通道,实现流体的换向功能。

    这种快速、可靠的换向特性使得球式换向三通阀在多种场合下都能发挥出用户满意的性能。

    二、球式换向三通阀的结构特点1.紧凑设计:球式换向三通阀采用一体化设计,结构紧凑,安装简便,占地面积小,适用于空间有限的场合。

    2.流体阻力小:球体与阀座之间的密封采用金属对金属或软密封结构,密封性能好,流体阻力小,有利于降低能耗。

    3.操作灵活:阀门通过手柄、齿轮或电动装置进行操作,操作力矩小,动作灵活可靠,易于实现自动化控制。

    4.密封性能可靠:采用高品质的密封材料,确保阀门在长期使用过程中保持良好的密封性能,有效防止泄漏。

    三、球式换向三通阀的应用领域球式换向三通阀因其独特的性能优势,广泛应用于石油、化工、电力、冶金、制药、食品等多个行业。

    在石油和化工行业中,球式换向三通阀被用于控制各种腐蚀性流体和高温高压流体的流向,确保生产过程的稳定和安全。

    在电力行业中,它常用于电站的汽水系统中,实现汽水流向的快速切换。

    在冶金行业中,球式换向三通阀则用于控制各种金属冶炼过程中的流体流向。

    在制药和食品行业中,由于其优良的密封性能和耐腐蚀性,球式换向三通阀也被广泛应用于各种流体控制系统中。

    四、总结球式换向三通阀作为一种重要的流体控制设备,以其独特的工作原理和结构特点,在多个行业中发挥着重要作用。

    随着科技的进步和工业生产的发展,球式换向三通阀将继续得到优化和改进,以满足更加复杂和严苛的工作环境要求。对于使用者来说,了解球式换向三通阀的工作原理和结构特点,合理选择和应用该阀门,对于提高生产效率、保障生产安全具有重要意义。

    手动换向三通法兰式球阀技术参数主要性能范围

    公称压力
    PN(MPa)
    试验压力
    壳体 高压液密封 低压液密封
    1.6 2.4 1.76 0.6
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
    适用温度 -28~350℃
    应用规范 连接法兰 JB79-59 GB9113、
    HG20592-97、 ANSI B16.5

    检验试验 JB/T 9092-99 、API598














    主要零件材料

    零件名称 材质
    GB ASTM
    阀体、阀盖 WCB A216-WCB
    密封圈 PTFE、对位聚苯 PTFE、对位聚苯
    球体 1Cr18Ni9Ti SS 304
    阀座、阀杆 2Cr13 A246-416
    双头螺栓 35CrMoA A193-B7









    手动换向三通法兰式球阀技术参数外形结构图

    手动换向三通法兰式球阀技术参数选型示意图

    (Q44F三通球阀)L型国标连接尺寸和外形 PN1.6MPa

    型号 公称通径
    DN(mm)
    尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q44F-16C
    (P)
    (R)
    15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 220
    65 260 130 180 145 120 16 3 4-18 193 240
    80 280 140 195 160 135 20 3 8-18 217 270
    100 320 160 215 180 155 20 3 8-18 245 350
    125 380 190 245 210 185 22 3 8-18 282 500
    150 440 220 280 240 210 24 3 8-23 319 600
    200 550 260 335 295 265 26 3 12-23 380 1000
    250 670 310 405 355 320 30 3 12-25 460 1400
    300 720 370 460 410 375 30 3 12-25 520 1800




















































    (Q45F三通球阀)T型国标连接尺寸和外形 PN1.6MPa

    型号 公称通径
    DN(mm)
    尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q45F-16C
    (P)
    (R)
    15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 240
    65 260 130 180 145 120 16 3 4-18 193 270
    80 280 140 195 160 135 20 3 8-18 217 350
    100 320 160 215 180 155 20 3 8-18 245 500
    125 380 190 245 210 185 22 3 8-18 282 600
    150 440 220 280 240 210 24 3 8-23 319 1000
    200 550 260 335 295 265 26 3 12-23 380 1300
    250 670 310 405 355 320 30 3 12-25 460 1700
    300 720 370 460 410 375 30 3 12-25 520 2100


























    手动三通球阀拆装的步骤如下:



    手动换向三通法兰式球阀技术参数拆卸步骤:

    1、关闭球阀并放空管道中的压力。

    2、拆卸球阀的手柄,将固定螺丝卸下,并取下手柄。

    3、卸下球阀法兰和密封垫,并用气动工具或扳手卸下螺栓。

    4、将球阀缓慢拆卸,注意观察球阀有没有摆动或磨损。

    安装步骤:

    1、在球阀法兰上涂抹密封剂,并将密封垫安装在法兰上。

    2、将球阀装配到法兰上,并用螺栓拧紧。注意不要过度拧紧。

    3、安装手柄,并用固定螺丝将其固定。

    4、打开球阀,并检查是否工作正常。如果球阀有任何问题,应立即停止使用并进行维修。

    以上是手动三通球阀拆装的步骤,需要注意的是,在拆卸或安装球阀时要小心谨慎,避免造成损坏或危险。
