    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    2025-11-15 16:08:42  来源：SH

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    H44H、H44W美标止回阀广泛适用于公称压力150LB-2500LB，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。H44W旋启式不锈钢止回阀是由上海禹轩阀门精心制造的一款高性能止回阀。该阀门采用优质不锈钢材质，具有卓越的耐腐蚀性和抗锈能力，适用于石油、化工、电力、制药、食品等行业。其设计先进，密封性能好，能够有效防止介质倒流，确保管道系统的安全稳定运行。

    H44W-300LB美标磅级法兰旋启式止回阀技术参数结构特点

    1、产品结构紧凑合理、密封可靠、性能优良。
    2、体积小、重量轻。
    3、适用范围广。
    4、阀瓣关闭快速、动作灵敏。
    5、关闭冲击力小、不易产生水锤现象。
    6、流道通畅、流体阻力小。

    H44W-300LB美标磅级法兰旋启式止回阀技术参数引用标准

    设计与制造：API 6D
    结构长度：ANSI B 16.10
    法兰标准：ANSI B 16.5a
    对焊端尺寸：ANSI B 16.25
    压力检验：API 6D或API 598

    H44W-300LB美标磅级法兰旋启式止回阀技术参数压力试验

    公称压力
    PN(lb)    		 强度试验 水密封试验 气密封试验
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5-0.7 60-100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630
    900 23.1 3350 16.8 2440
    1500 38.4 5575 28.1 4080
    2500 64.6 9367 47.4 6873

    主要零件材料

    壳体 ASTM A216 WCB ASTM A351 CF8
    阀瓣及支架 WCB CF8 CF8M Monel
    销轴 F6a F304 F316 Monel F304
    阀瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
    阀座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL
    壳体 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
    阀瓣及支架
    销轴 F304L F316L F316L
    阀瓣表面 304L 304L STL 316 316 STL 316L 316L STL
    阀座表面 304L STL STL 316 STL STL 316L STL STL

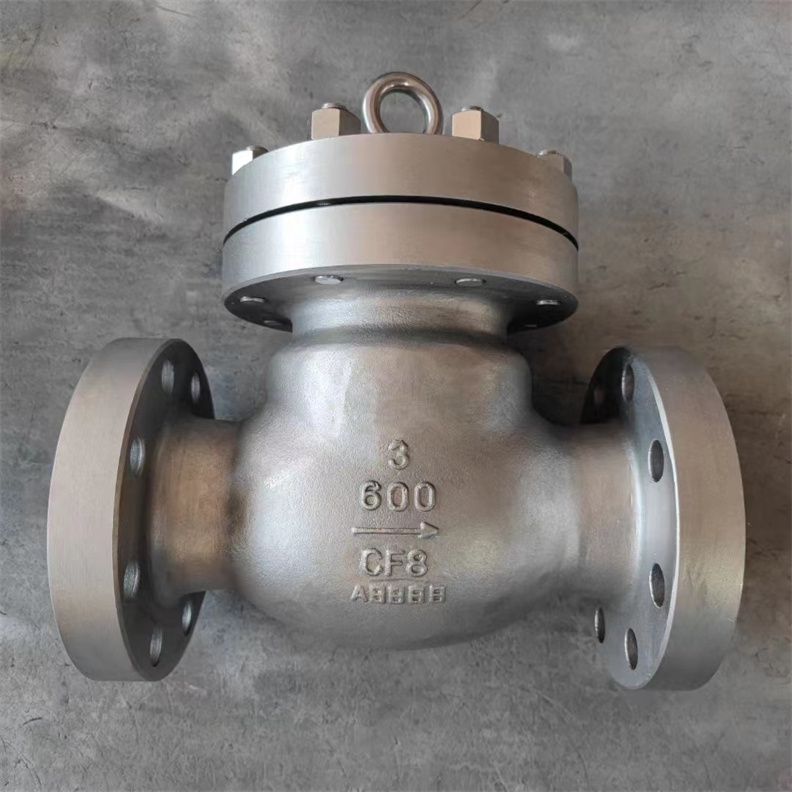

    H44W-300LB美标磅级法兰旋启式止回阀技术参数外形结构图



    H44W-300LB美标磅级法兰旋启式止回阀技术参数主要外形尺寸

    磅级 公称通径(DN) 主要连接尺寸 (mm) 外形尺寸 重量
    (kg)
    in mm L D D1 D2 b f z-φd H
    150Lb
    (2.0Mpa)
    (10K)    		 2 50 203 152 120.5 92 16 1.6 4-19 165 17
    21/2 65 216 178 139.5 105 17.5 1.6 4-19 175 25
    3 80 241 190 152.5 127 19.5 1.6 4-19 190 29
    4 100 292 229 190.5 157 24 1.6 8-19 215 50
    5 125 330 254 216 186 24 1.6 8-22 245 75
    6 150 356 279 241.5 216 25.5 1.6 8-22 265 85
    8 200 495 343 298.5 270 29 1.6 8-22 320 150
    10 250 622 406 362 324 30.5 1.6 12-25 365 240
    12 300 698 483 432 381 32 1.6 12-25 415 350
    14 350 787 533 476 413 35 1.6 12-29 460 460
    16 400 864 597 540 470 37 1.6 16-29 495 580
    20 500 978 698 635 584 43 1.6 20-32 590 840
    24 600 1295 813 749.5 692 48 1.6 20-35 650 1140
    28 700 1448 927 863.5 800 71.5 1.6 28-35 870 1320
    300Lb
    (5.0MPa)
    (20K)    		 2 50 267 165 127 92 22.5 1.6 8-19 190 28
    21/2 65 292 190 149 105 25.5 1.6 8-22 205 33
    3 80 318 210 168 127 28 5 1.6 8-22 220 45
    4 100 356 254 200 157 32 1.6 8-22 245 70
    5 125 400 279 235 186 35 1.6 8-22 275 110
    6 150 444 318 270 216 36.5 1.6 12-22 295 150
    8 200 533 381 330 270 41.5 1.6 12.25 330 230
    10 250 622 444 387.5 324 48 1.6 16-29 420 390
    12 300 711 521 451 381 51 1.6 16-32 480 520
    14 350 838 584 514.5 413 54 1.6 20-32 535 710
    16 400 864 648 571.5 470 57.5 1.6 20-35 585 890
    20 500 1016 775 686 584.5 63.5 1.6 24-35 685 1360
    24 600 1364 914.5 813 692.5 70 1.6 24-41 785 2040
    600Lb
    (10.0MPa)    		 2 50 292 165 127 92 26 6.4 8-19 210 32
    21/2 65 330 190 149 100 29 6.4 8-22 230 42
    3 80 356 210 168 127 32 6.4 8-22 255 60
    4 100 432 273 216 157 38 6.4 8-25 295 95
    5 125 508 330 266.5 186 45 6.4 8-29 310 120
    6 150 559 355.5 292 216 47.5 6.4 12-29 365 220
    8 200 660 419.5 349 270 56 6.4 12-32 420 390
    10 250 787 508 432 324 63.5 6.4 16-35 505 630
    12 300 838 559 489 381 66.5 6.4 20-35 545 870
    14 350 889 603.5 527 413 710 6.4 20-38 600 940
    16 400 991 686 603 470 76.5 6.4 20-41 650 1100

    注：①如法兰密封面采用凸面以外的形式，请在订货时注明。

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸150LB

    口径 Class150(PN20)
    DN NPS L d H
    RF RTJ BW
    50 2 203 216 203 51 132
    65 21/2 216 229 216 64 147
    80 3 241 254 241 76 176
    100 4 292 305 292 102 198
    125 5 330 343 330 127 255
    150 6 356 368 356 152 320
    200 8 495 508 495 203 380
    250 10 622 635 622 254 440
    300 12 699 711 699 305 480
    350 14 787 800 787 337 530
    400 16 864 876 864 387 580
    450 18 978 991 978 438 618
    500 20 978 991 978 489 657

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸300LB

    口径 Class300(PN50)
    DN NPS L d H
    RF RTJ BW
    50 2 267 283 267 51 144
    65 21/2 292 308 292 64 169
    80 3 318 333 318 76 210
    100 4 356 371 356 102 260
    125 5 400 416 400 127 295
    150 6 445 460 445 152 326
    200 8 533 549 533 203 380
    250 10 622 638 622 254 440
    300 12 711 727 711 305 520
    350 14 838 854 838 337 540
    400 16 864 879 864 387 588
    450 18 978 994 978 438 670
    500 20 1016 1035 1016 489 720

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸600LB

    口径 Class600(PN110)
    DN NPS L d H
    RF RTJ BW
    50 2 292 295 292 51 170
    65 21/2 330 333 330 64 178
    80 3 356 359 356 76 246
    100 4 432 435 432 102 290
    125 5 508 511 508 127 320
    150 6 559 562 559 152 360
    200 8 660 664 660 203 430
    250 10 787 791 787 254 502
    300 12 838 841 838 305 554

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸900LB

    口径 Class900(PN150)
    DN NPS L d H
    RF RTJ BW
    50 2 368 371 368 51 200
    65 21/2 419 422 419 64 220
    80 3 381 384 381 76 280
    100 4 457 460 457 102 320
    125 5 559 562 559 127 360
    150 6 610 613 610 152 400
    200 8 737 740 737 203 480
    250 10 838 841 838 254 560
    300 12 965 968 965 305 632

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸1500LB

    口径 Class1500(PN260)
    DN NPS L d H
    RF RTJ BW
    50 2 368 371 368 51 210
    65 21/2 419 422 419 64 240
    80 3 470 473 470 76 303
    100 4 546 549 546 102 340
    125 5 673 676 673 127 380
    150 6 705 711 705 144 430
    200 8 832 841 832 192 500
    250 10 991 1000 991 239 590

    H44W-300LB美标磅级法兰旋启式止回阀技术参数

    主要外形尺寸2500LB

    口径 Class2500(PN420)
    DN NPS L d H
    RF RTJ BW
    50 2 451 454 451 42 230
    65 21/2 508 514 508 52 260
    80 3 578 584 578 62 330
    100 4 673 683 673 87 370
    125 5 794 807 794 96 410
    150 6 914 927 914 131 460
    200 8 1022 1038 1022 179 530
    250 10 1270 1292 1270 223 620



    四、H44W-300LB美标磅级法兰旋启式止回阀技术参数安装与使用

    安装前检查：在安装前，应检查阀门外观及各部件是否完好无损，确认阀体内无异物。

    安装方向：H44W止回阀的安装方向必须与介质流动方向一致，确保阀门能够正常工作。

    安装环境：避免安装在易受机械损伤、腐蚀性气体或液体直接作用的地方。

    启动与关闭：阀门依靠介质本身的流动产生的力自动开启和关闭，无需人工操作。

    维护保养：定期检查阀门的密封性能及零部件的完好情况，及时更换损坏的密封件，保持阀门清洁。

    五、H44W-300LB美标磅级法兰旋启式止回阀技术参数常见故障及处理方法

    密封泄漏：可能是密封面磨损或密封件老化，应更换密封件或修复密封面。

    阀门无法正常开启或关闭：可能是阀体内有异物或零部件损坏，应清理阀体或更换损坏的零部件。

    阀门震动：可能是介质流速过快或阀门安装不当，应调整介质流速或重新安装阀门。

    六H44W-300LB美标磅级法兰旋启式止回阀技术参数应用场景

    石油化工：用于各种介质的输送管道，防止介质倒流，确保管道系统的安全稳定运行。

    电力工业：适用于水蒸汽、气体等介质的输送管道，防止倒流，满足电力工业的特殊需求。

    城市建设：在城市供水、排水系统中，防止介质倒流，避免水资源浪费和环境污染。

    食品医药：利用不锈钢材质的卫生性能好，确保介质的纯净和安全，广泛应用于食品、医药等行业。

    七、H44W-300LB美标磅级法兰旋启式止回阀技术参数注意事项

    安装及使用过程中，应严格遵守相关操作规程，避免因操作不当造成阀门损坏。

    阀门应定期进行检查和维护，确保其长期稳定运行。

    在特殊工况下，应根据实际情况选择合适的阀门材料和密封件。
