Q941F智能一体化电动球阀操作应用案例

Q941F智能一体化电动球阀操作应用案例产品应用

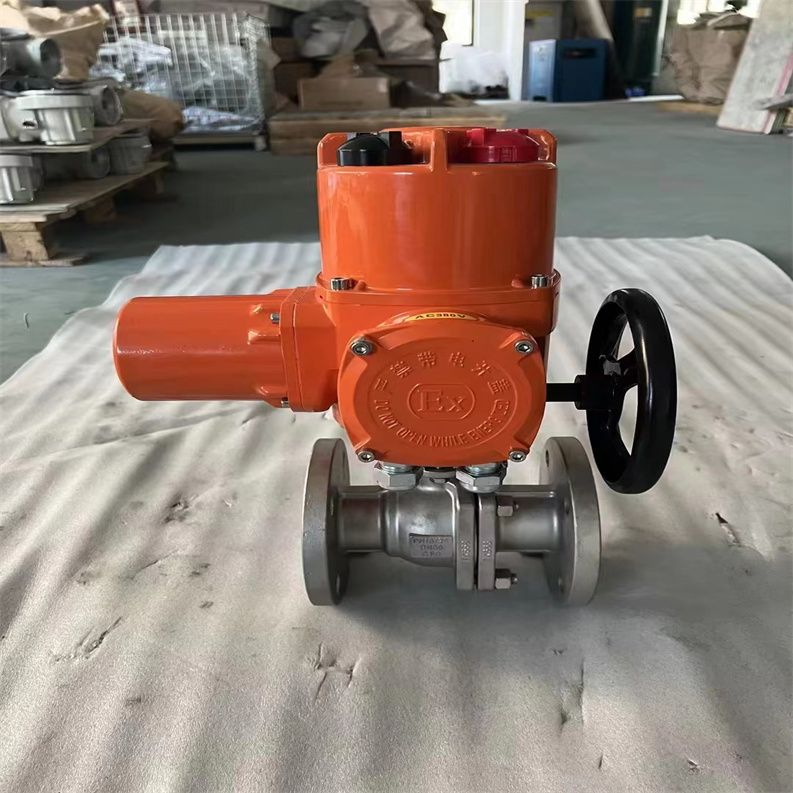

智能电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。Q941F智能电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

一、Q941F智能一体化电动球阀操作应用案例精小型和Q型电动执行器的区别：

1、结构不同：

精小型电动执行器由电机，齿轮减速箱（或皮带传动），电刷装置等组成。Q型的结构简单，主要由电动机（包括电源）、减速机、电刷及外壳等部分组成。其中减速机的种类有：行星轮式、摆线针轮式、滚珠轴承式等多种类型；电刷的型号主要有：ZD1型（直流）和ZD3型（交流）。

2、功能不同：

精小型电动执行器的功能主要是控制电磁阀的开关动作，而Q型电动执行器则具有多种控制方式，如手动控制、自动控制和智能控制三种形式。

3、安装位置不同：

由于Q型的体积较小且重量较轻，因此一般安装在设备上或者设备的附近。而精小型 电动 执行 器通常安装在管道中或者是阀门的前面或者后面。当然也可以将两种型号的 电动 执行 器同时安装使用。

4、应用场合不同：

由于 精小型 电动 执行器和 Q 型 电动 执行 器等两种类型的 电动 执行 器的性能特点有所不同，因此在应用场合方面也有所差异 。 精小型 电 动的执行 器主要应用于一些要求精度较高的场合 ，例如机床机械行业 、仪器仪表行业以及电子工业等行业 ； Q 型 电 脑的执行 者主要应用于一些对速度精度要求不高但需要频繁启闭的设备上 ，例如各种风机 、水泵 、压缩机 等设备 。

Q941F智能一体化电动球阀操作应用案例

精小型智能调节型设备电动执行器行程控制机构的调整
1)转动手轮使阀门“全关”;
2)松开输出轴上的螺钉，顺时针转动关向凸轮，使其刚好压动关向微动开关，再拧紧螺钉;
3)手动开阀至中间位置，电动关阀，检查阀门关闭是否符合要求，如不符合要求，继续微调关向凸轮，直至符合要求为止:
4)手动开阀至全开位置，松开螺钉，逆时针转动开向凸轮，使其刚好压动开向微动开关，再拧紧螺钉;
5)手动或电动关阀，电动开阀，检查阀门开启是否会合要求，如不符合要求，继续微调开向凸轮直至符合要求为止。
精小型智能调节型设备电动执行器开度指示机构的调整
机械指示的调整:与行程控制机构一起调整，在调好关向行程的同时，转动指针，对准刻度盘上的“C"位指针，再拧紧螺钉。
电位器的调整:手动或电动关闭阀门，挂上电位器齿轮，拧紧电位器螺母，面对电位器，顺时针转动电位器小轴接近终端位置，然后拧紧电位器齿轮上的紧定螺钉即可。
精小型智能调节型设备电动执行器现场/远控操作:
1.只需将方式旋钮上标有“现场”或“远控”的一端对准电气箱上突出箭头即可选定操作方式。
2.操作旋钮上有“打开” ，“关闭”字样可依据实际情况选择操作。
精小型智能调节型设备电动执行器整体型模块调试方法:
1.手动将电动装置置于中间位置。
2.接通AC380V电源，数显点亮，显示当前电位器指示数值。

Q941F智能一体化电动球阀操作应用案例产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q941F智能一体化电动球阀操作应用案例主要技术参数

执行器技术参数

主要零件材料

主要性能规范

外形结构

 Q941F智能一体化电动球阀操作应用案例主要外形尺寸

本公司球阀压力标准范围：PN1.6、2.5、4.0、6.4、10.0MPa，超过4.0MPa以上法兰尺寸请咨询本公司技术部。
以上法兰尺寸是根据国标（GB/T9113-2000的标准）设计，也可根据客户要求定制其他标准。

Q941F智能一体化电动球阀操作应用案例

电动球阀是一种广泛应用于流体控制领域的设备，它使用电机旋转球体来控制流体的流动方向与流量。以下是电动球阀安装的详细步骤：

　　1.确定安装位置：选择一个适当的位置，使球阀易于操作，并能够轻松进行维护和修理。

　　2.准备管道：在安装前检查管道并清洁管道内部，确保管道表面光滑，无杂物和锈蚀。为了方便连接，可以在管道上加装合适的法兰或者接头。

　　3.安装球阀：将球阀与管道连接起来，确保紧密密封。在安装前应该检查球阀的阀门是否开关自如，以及球阀的操作手柄是否与管道并排。

　　4.连接电源：将电动球阀连接上电源，并按照说明书进行接线。注意电源参数的正确匹配，不要擅自更改接线方式或者电源参数。

　　5.调试：完成安装后，需要对电动球阀进行调试。首先检查电动球阀的供电是否正常；然后通过遥控器或者手动控制器对球阀进行几次开关操作，观察球阀是否能够正常工作。

　　6.安装阀门电动执行器（选配）：如果需要控制球阀的开启和关闭，可以安装电动执行器。在安装时应注意执行器与球阀之间的连接方式以及执行器的接线方法。

　　7.进行*终调试：完成所有安装步骤后，还需要进行*终调试。通过遥控器或者手动控制器对电动球阀进行多次打开和关闭操作，确保球阀能够稳定可靠地工作。

精小型电动执行器是工业自动化控制系统的核心组件，其规范操作对设备稳定运行至关重要。操作流程可分为四个步骤：

1.启动准备阶段

检查电源电压与设备额定值匹配（常规220V/380V），确认阀门位置与执行器行程对应比例关系。手动转动操作手轮检测机械传动是否灵活，观察执行器显示屏是否有故障代码提示。

2.参数设置阶段

通过控制面板设置行程限位点和扭矩保护值，建议按设备标牌参数配置。采用模拟量控制时需校准4-20mA信号对应开度，脉冲控制需设定步进角度。

3.运行调试阶段

进行空载试运行3-5个全行程循环，记录动作时间与标称值偏差。负载调试时应缓慢增加压力，重点监测运行过程中扭矩突变情况。

日常操作需注意：每日观察密封件油脂渗出情况；每月清理散热格栅积尘；每季度检测齿轮箱润滑油位。发现动作迟滞或定位偏差超过5%时，应立即停机检查反馈电位器与减速机构。通过规范操作流程与定期维护，可有效延长设备使用寿以上是电动球阀安装的详细步骤，需要注意的是，在进行安装前应该认真阅读球阀的安装说明书，并按照说明书中的要求进行安装。同时，为了保证电动球阀的安全性和稳定性，*好由技术人员进行安装和调试。是一种用电动机控制阀门开关的设备，通过电机带动传动机构，使执行机构进行直线或旋转运动，从而实现对阀门、门窗等机械装置的控制。本说明书旨在为使用执行器的人员提供必要的操作指南和维护要求，以确保执行器的正常运行和性能。

Q941F智能一体化电动球阀操作应用案例

一、使用须知

在使用电动执行器之前，请仔细阅读本说明书。切勿私自拆卸或改装本产品，否则可能导致严重的安全事故，并对设备造成不可逆的损坏。若需要进行维修或更换部件，请联系售后服务中心或技术人员进行处理。

二、安装和操作

1、根据实际情况选择合适的型号和规格，在安装前，请检查电动执行器的型号、规格、电源电压等参数是否符合您的要求。

2、 安装过程中，应避免撞击、晃动及摔落等危险情况发生。

3、根据安装要求将执行器固定在机械装置上，并连接电源和控制信号线。直流执行器的正负极线路必须正确接线，接地和耐电压性能都应符合要求；交流执行器必须连接于对应的电源线路上，且应注意相序。

4、开始运行前，请确保已正确设置执行器的动作参数，包括速度、行程、回程方式等，以及对应的操作模式（手动或自动）

5、操作时应注意安全，切勿将手或其他物体伸入执行器作用范围内。

6、安装好之后需要进行调试，确保执行器能够正常工作。

三、维护保养

1、执行器的运行期间需要进行定期维护，包括检查电机和减速机的运转轴承，以及限位开关和行程控制器的行程控制是否正常，例如清洁、润滑、更换零部件等。通过及时发现并修复问题可以减少执行器的故障率，保证设备的长期可靠性。

2、密封问题：确保电动执行器外壳的密封性能可以在设备安装后使用防尘罩等装置，避免外界灰尘、腐蚀物以及其他杂质对电动执行器的影响。

3、使用环境：在使用执行器时，特别需要注意使用环境的温度和湿度，在高温、多尘、潮湿环境中使用需要增加维护频率，延长设备使用寿命。

总之，电动执行器是一种非常实用的电动控制设备，可以大大提高机械装置的控制和调节效率，减轻人工操作的负担，提高生产效率和产品质量。在安装并使用执行器时，需要遵循相关安装和使用要求，确保其能够正常工作，同时注意维护保养，延长其使用寿命。
