储罐顶部全天候阻火呼吸阀设计规范

储罐顶部全天候阻火呼吸阀设计规范

在现代石油化工、制药、食品加工等行业中，储罐作为一种关键的物料储存设备，有着广泛的应用。然而，储罐在运行过程中会受到多种因素的影响，如储罐液位的变化、环境温度的变化等，这些因素可能会导致储罐内压力的变化，进而影响储罐的安全与稳定运行。为了解决这个问题，呼吸阀被广泛应用于储罐中，以维持储罐压力的稳定，保护储罐的安全。本文将就呼吸阀在储罐上的应用进行详细的探讨。

集阻火器与呼吸阀为一体，其新颖的结构为国内首创。是石化储罐必备的新型安全设备，其*大优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。

储罐顶部全天候阻火呼吸阀设计规范产品特点

1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。

工作原理

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

产品作用

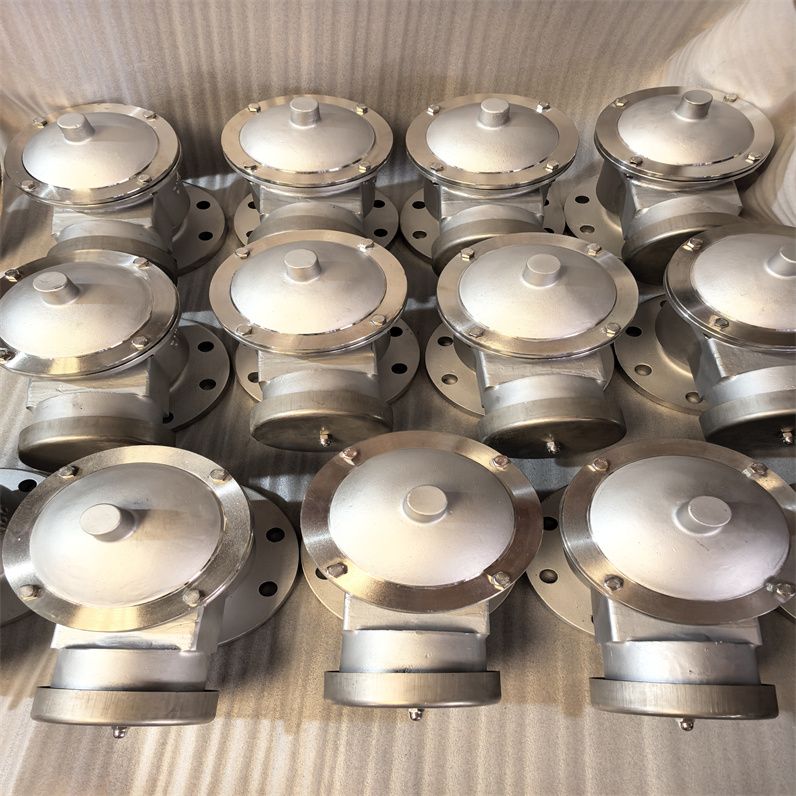

ZFQ-1不锈钢防爆阻火呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

适用范围

ZFQ-1不锈钢防爆阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

一、储罐顶部全天候阻火呼吸阀设计规范呼吸阀的作用

呼吸阀是一种安全设备，安装在储罐顶部，通过控制气体进出储罐的速度和量来维持储罐压力的稳定。当储罐内压力高于设定值时，呼吸阀会打开，排出部分气体，降低储罐压力；当储罐内压力低于设定值时，呼吸阀会关闭，阻止外部气体进入，以保持储罐压力在正常范围内。


1.1 ◇ 易挥发或

易燃易爆物质的储罐

对于存储易挥发或易燃易爆物质的储罐，安装呼吸阀显得尤为重要。这些物质在温度或压力变化时可能产生气体或蒸汽，若无法及时排放，将严重影响储罐的安全。而呼吸阀作为一种重要的安全装置，能够根据储罐内外压力的差异进行自动调节，确保储罐的安全运行。因此，这些类型的储罐适宜安装呼吸阀。

1.2 ◇ 国家法规的要求

法规明确要求特定类型的储罐安装呼吸阀。《石油化工企业设计防火标准》GB 50160-2008（2018年版）第6.2.19条明确规定，甲B、乙类液体的固定顶罐必须配备阻火器和呼吸阀。此外，若储罐采用氮气或其他气体进行气封，还应增设事故泄压设备，以确保储罐的安全运行。

其他法规如《建筑设计防火规范》GB 50016—2014（2018年版）也对储罐的安全要求进行了详细规定，强调储罐通向大气的通气管口必须装设呼吸阀。即使在环境温度小于或等于0℃的情况下，也应选用全天候式呼吸阀。

《石油天然气工程设计防火规范》（GB 50183-2004）进一步要求，储罐顶部需设置呼吸阀及阻火器，以保障储罐的安全运行。

二、储罐顶部全天候阻火呼吸阀设计规范呼吸阀的重要性

1. 保护储罐安全

呼吸阀的存在可以有效地保护储罐的安全。当储罐内压力过高时，呼吸阀可以打开，防止储罐因压力过高而受到破坏。同时，当储罐内压力过低时，呼吸阀可以关闭，防止外部气体进入储罐，避免储罐出现负压状态。

1. 减少VOCs气体挥发

储罐内的VOCs气体（如苯、甲苯、二甲苯等）会对环境和人体健康造成危害。呼吸阀的应用可以有效地减少VOCs气体的挥发。当储罐内压力过高时，呼吸阀可以打开，将部分气体排出，减少VOCs气体的排放；当储罐内压力过低时，呼吸阀可以关闭，防止外部气体进入储罐，避免VOCs气体的挥发。

1. 保护员工健康

呼吸阀的应用还可以有效地保护员工的健康。当储罐内压力过高时，呼吸阀可以打开，降低储罐压力，减少员工接触有害气体的机会；当储罐内压力过低时，呼吸阀可以关闭，防止外部气体进入储罐，避免员工接触有害气体。


储罐顶部全天候阻火呼吸阀设计规范操作压力

储罐顶部全天候阻火呼吸阀设计规范

通气量表

储罐顶部全天候阻火呼吸阀设计规范

材料代号

主要零部件

储罐顶部全天候阻火呼吸阀设计规范

外形结构图

储罐顶部全天候阻火呼吸阀设计规范

主要外形尺寸

储罐顶部全天候阻火呼吸阀设计规范

使用说明

1、呼吸阀应安装在储罐气源的*高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀*直接和*大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

储罐顶部全天候阻火呼吸阀设计规范

维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

三、

储罐顶部全天候阻火呼吸阀设计规范

呼吸阀的选用与安装

1. 选用原则

在选择呼吸阀时，需要考虑到储罐的实际需求和工况条件。一般来说，选用呼吸阀需要遵循以下几个原则：

（1）适用性原则：需要根据储罐的类型、储存介质的性质、使用环境等因素选择合适的呼吸阀型号和材质。

（2）安全性能原则：需要选择具有可靠的安全性能的呼吸阀，如防爆、防泄漏等功能。

（3）经济性原则：需要选择价格合理、维护方便的呼吸阀。

1. 安装注意事项

在安装呼吸阀时，需要注意以下几点：

（1）安装在储罐顶部中央位置，确保呼吸阀的安装位置与垂直线成45°角左右。

（2）在安装过程中需要确保呼吸阀与法兰连接处的密封性能良好，防止气体泄漏。

（3）安装完成后需要进行测试，确保呼吸阀能够正常工作。

四、储罐顶部全天候阻火呼吸阀设计规范结论

呼吸阀在储罐上的应用具有重要的作用和意义。通过控制气体进出储罐的速度和量来维持储罐压力的稳定，可以有效地保护储罐的安全和员工的健康。同时，减少VOCs气体的挥发也有助于环境保护。因此，在选择和安装呼吸阀时需要遵循一定的选用原则和安装注意事项。

022.呼吸阀的检验与维护保养要点

2.1 ◇ 检验前准备工作与标准

每年需对呼吸阀进行全面检验，并且在进行检验前，需要仔细审查关键资料。检验应涵盖以下方面：确认呼吸阀的产品型号及其适用的操作压力等级；查阅制造日期、产品合格证等文件；回顾运行周期内的在线检查记录等。所有这些应在明确具体的检验项目及相应的合格标准后进行。

2.2 ◇ 大型企业评估指南

评估油气储存企业的设备安全风险时，应格外关注储罐的安全附件，如呼吸阀、阻火器等的设置是否符合规范，并对其定期检查和检测情况进行审查。特别是关于大型油气储存基地的安全风险评估，要求对呼吸阀等关键设备进行合理设置及维护。

2.3 ◇ 具体维护与故障预防

需定期检查呼吸阀的运行状态，预防和解决可能出现的问题，如漏气、卡死等。同时，每年进行校正是保障呼吸阀正常运作的关键。常见的故障包括漏气、卡死、粘结、堵塞和冻结，这些问题多由锈蚀、安装不当或维护不善引起。在日常维护中，应保持阀盘灵活转动，彻底检查并清理阀体的污垢，特别是在储罐进行物料进出作业时。

总之，呼吸阀是保障储罐安全的重要设施，合理的安装标准和细致的维护保养是确保其长期安全、高效运行的必要条件。
