FD941W电动矩形单轴蝶阀操作应用案例

2025-11-19 16:36:31 来源：SH

FD941W电动矩形单轴蝶阀操作应用案例

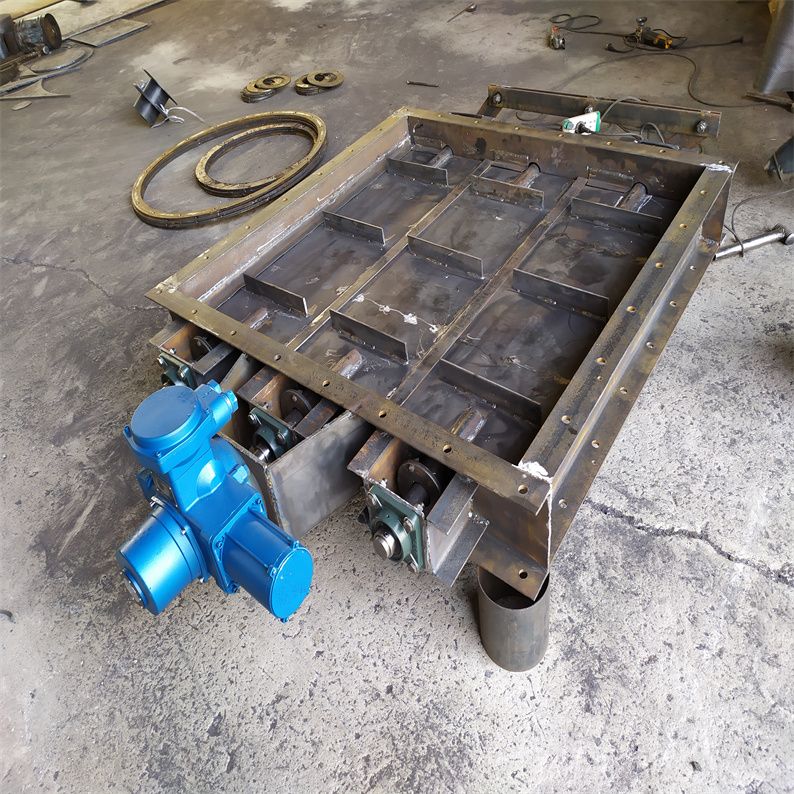

电动矩形百叶式调节蝶阀配置电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量，蝶板采用百叶多轴体结构，流体均匀，启闭力矩小，动作灵敏，性能可靠。阀体材料：碳钢、不锈钢电动矩形单轴蝶阀的工作原理：基于旋转运动来实现介质的流量控制。阀门由一个圆形的蝶板和一个固定的阀座组成。蝶板通常安装在阀门的中心轴上，可以通过手柄或执行机构进行旋转操作。当蝶板旋转时，它会与阀座之间形成一定的通道，从而控制介质的流通。

通风蝶阀的开启和关闭操作非常迅速，通常只需旋转90度即可实现全开或全关状态。当蝶板旋转到与管道轴线平行的位置时，阀门处于全开状态，介质可以自由流通；当蝶板旋转到与管道轴线垂直的位置时，阀门处于全关状态，介质无法通过。

通风蝶阀的流量控制是通过调节蝶板的旋转角度来实现的。当蝶板旋转到不同的角度时，阀门通道的截面积会发生变化，从而改变介质的流量。通过精确控制蝶板的旋转角度，可以实现精确的流量调节。

二、FD941W电动矩形单轴蝶阀操作应用案例通风蝶阀的结构特点

1. 结构简单：通风蝶阀的结构相对简单，由少量的零部件组成，使得其制造和维护成本较低。

2. 启闭迅速：由于蝶板的旋转运动特性，通风蝶阀的开启和关闭速度非常快，有利于实现快速切断和调节介质流量。

3. 流量调节范围广：通过调节蝶板的旋转角度，通风蝶阀可以实现较大范围的流量调节，满足不同通风系统的需求。

4. 密封性能好：通风蝶阀的阀座通常采用弹性材料制成，具有良好的密封性能，可以有效防止介质泄漏。

5. 耐磨损：蝶板和阀座通常采用耐磨材料制成，具有较高的耐磨损性能，可以延长阀门的使用寿命。

三、FD941W电动矩形单轴蝶阀操作应用案例通风蝶阀在通风系统中的应用

通风蝶阀广泛应用于各种通风系统中，如工业厂房、办公楼、医院、学校等场所的通风系统。其主要作用包括：

1. 调节风量：通过调节通风蝶阀的开启程度，可以控制管道中介质的流量，从而调节通风系统的风量，满足不同场所的通风需求。

2. 切断风路：在需要关闭通风系统时，可以通过关闭通风蝶阀来切断风路，防止介质继续流通。

FD941W电动矩形单轴蝶阀操作应用案例

序号

品名

型号及规格

单位

数量

电动蝶阀

电动蝶阀D941W 压力2000PA

尺寸1600*2400*600MM

1600MM装电装

1800MM边：孔距100，侧边18个孔，

2600MM边：孔距100，下边26个孔

进法兰到出法兰600MM（厚度）

带进出口配套法兰

电动执行器型号：Q500-0.5K

电压：380V

电机：0.55KW 2.5A

输出转矩：5000N.M

防护等级IP65

套

FD941W电动矩形单轴蝶阀操作应用案例主要技术参数

公称压力PN	0.005MPa
适用温度	-30~350℃
适用介质	粉尘、含尘气体
泄漏量	≤3％
阀门启闭时间	25秒
输入信号（直流）	Ⅱ型0~10mA，Ⅲ型4~20mA
输入通道	3个
输入电阻	Ⅱ型200Ω，Ⅲ型250Ω
电源电压	220V±20V，50HZ
介质流速	≤25m/s

FD941W电动矩形单轴蝶阀操作应用案例主要外形连接尺寸

A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y	输线	执行器	Wt/Kgs
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3	2	DKJ-210	184
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3	2	DKJ-210	194
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3	2	DKJ-210	215
400×320	455×375	500×420	200	245	870	915	8	16-18	5	3	2	DKJ-210	263
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3	3	DKJ-210	272
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5	3	DKJ-210	292
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3	3	DKJ-210	322
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5	3	DKJ-210	354
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5	4	DKJ-310	443
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7	4	DKJ-310	590
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5	4	DKJ-310	640
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7	4	DKJ-310	770
1250×630	1320×700	1380×760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310	790
1250×1000	1320×1070	1380×1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310	920
1400×800	1470×870	1530×930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410	940
1400×1250	1470×1320	1530×1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410	1240
1600×1000	1670×1070	1730×1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410	1540
1600×1250	1670×1320	1730×1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410	1680
1800×1250	1870×1320	1930×1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510	1846
1800×1400	1870×1470	1930×1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510	1953
2000×1250	2070×1320	2130×1380	360	420	1450	2175	10	48-23	15	9	6	DKJ-510	2170
2000×1800	2070×1670	2130×1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510	2392
2500×1800	2570×1870	2630×1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A	2740
2500×2000	2570×2070	2630×2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A	2801
2800×2500	2870×2570	2930×2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A	3118
3200×2800	3270×2870	3330×2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610	3535
3600×3200	3670×3270	3730×3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610	4018
4000×3600	4070×4670	4130×4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610	4532

FD941W电动矩形单轴蝶阀操作应用案例电动阀与电动蝶阀的区别与安装

电动阀类型与接线

电动阀包括电动调节阀和普通电动阀，两者在功能和接线上有显著区别。电动调节阀具有连续调节阀门开度的能力，其接线包括电源线两根、开度控制线两根以及开度反馈线两根，共计六根线。而普通电动阀仅能控制开关，无法调节开度，它的接线相对简单，主要包括开与关的控制线三根（其中一根为公共端）、开到位与关到位的反馈线三根（同样，其中一根为公共端），共计六根线。开到位与关到位的反馈信号为无源触点。

在特定的场合，如空调冷却塔和冷水机组中使用的电动阀，通常为不可调节开度的类型，因此在接线时需注意其特性。空调冷水机组集水器与分水器所采用的电动调节阀接线图适用于220V电压及4~20mA电流信号。

电动蝶阀类型与接线

电动蝶阀分为普通型和智能型。普通型电动蝶阀在接通电机后，阀门的开启与关闭由电机正反转控制；而智能型电动蝶阀，如AC380V电压的，在供电后电机保持静止，内部的控制电路板开始工作。当输入4—20mA电流时，阀门会根据电流大小做出相应动作，4mA时关闭，20mA时打开。此外，它还提供4—20mA的模拟量反馈信号，以反映阀门的开度。

电动蝶阀由电动执行器和蝶阀组成，其中电动执行器采用90度旋转方式，提供开关和调节两种控制方式。通过旋转，执行器可带动蝶阀的开启与关闭，设备还具备手动操作功能，确保在断电时可以手动开关蝶阀。

智能调节式电动蝶阀的接线图展示其4-20mA的输入输出配置，包括开度信号与无源触点反馈等多种接线图供用户选择，以满足不同需求。

开关型带有源灯指示的电动蝶阀接线图详解：该接线图共有5根接线，其中1、2、3号线为控制部分，负责接收指令并驱动电动蝶阀的开启与关闭；而1、4、5号线则构成反馈部分，将阀门的实时状态反馈给控制系统，以确保精确控制。此外，该电动蝶阀还配备了源灯指示功能，便于用户直观了解阀门的开关状态。

开关型带无源触点反馈电动蝶阀接线图详解：该接线图同样包含5根接线，其中1、2、3号线依然负责控制部分，即接收指令并驱动电动蝶阀的启闭。而新增的4、5、6号线则构成了无源触点反馈部分，用于将阀门的实时状态以触点信号的形式反馈给控制系统，从而实现对阀门状态的精确监测与控制。

开关型带开度信号反馈电动蝶阀接线图详解：该接线图同样包含6根接线，其中1、2、3号线负责控制部分，即接收指令并驱动电动蝶阀的启闭。而新增的4、5、6号线则构成了反馈部分，能够输出0-5K的电阻值，为控制系统提供阀门的实时开度信息，从而实现对阀门状态的更加精细化的监测与控制。此外，还提供了AC380V三相电源电动蝶阀的接线图，供用户参考。

FD941W电动矩形单轴蝶阀操作应用案例

1、方向

蝶阀从理论上说可以任意方向进行安装，推荐阀轴水平放置的安装方式，这样两端轴承不会在底部（下面），以免介质中的泥沙进入轴承。

2、进水管配置

蝶的进水侧存在弯管、丁字管造成流体弯曲和分布不均匀流入阀门时，在管内将发生偏流，因此必须将所产生的偏流均匀配置在蝶板的两侧，以免产生蝶板两侧不均匀受力，并可能产生附加力矩，见图1。

3、出水管配置

如果在管线上，阀门上为了不承受施加轴方向来的力和弯曲力矩，*好在阀门的出口侧设置伸缩接头。阀门开闭时的阀门水压力不应该由地脚承受，而是通过阀门的法兰，由管路承受为好。

4、安装尺寸

蝶阀一般结构长度都比较短，它的蝶板将伸到相邻的管道或其他部件内，因此要注意不能与其他零件碰撞和干涉。再则要防止相配管道内径的误差大于c而与蝶板相碰，见图2。

a—蝶板弦长；c—公称径向间隙；d—管道内径； D—蝶板*大直径；W—*小安装结构长度

5、注意事项

蝶阀作为调节用不外乎调节流量和压力。阀的调节都是通过压力的损失来实现。
