    YK43F-16C先导活塞式氮气减压阀选型分析

    2025-11-24 16:32:52  来源:SH

    YK43F-16C先导活塞式氮气减压阀选型分析

    本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
    减压阀通过启闭件的节流作用,将进口压力降低至所需的出口压力,并保持该压力的稳定。在减压阀出厂时,其调节弹簧处于未压缩状态,导致主阀瓣和付阀瓣处于闭合状态。使用时,需顺时针旋转调节螺钉以压缩调节弹簧,这将使膜瓣移顶开付阀瓣。随后,介质通过a孔、付阀座和b孔进入活塞上方,在介质压力的作用下,活塞向下移动并推动主阀瓣离开主阀座,从而引导介质流向阀后。同时,介质从c孔进入膜片下方。当阀后压力超过设定压力时,膜片会上移并压缩调节弹簧,导致付阀瓣向闭合方向移动,减少流入活塞上方的介质量,进而降低压力。此时,主阀瓣在弹簧力的作用下上下移动,减小与主阀座的间隙,降低介质流量和阀后压力,直至达到新的平衡状态。相反,当阀后压力低于设定压力时,主阀瓣与主阀座的间隙会增大,增加介质流量和阀后压力,以达到新的平衡。

    YK43F-16C先导活塞式氮气减压阀选型分析产品作用

    本产品主要用于气体管路,如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。YK43F-16C氮气减压阀,这款产品在工业领域中发挥着举足轻重的作用。其精密的设计和卓越的性能,使得它能够在高压氮气系统中稳定地降低压力,确保系统运行的安全性和稳定性。
    在实际应用中,YK43F-16C氮气减压阀展现出了出色的适应能力。无论是面对高温还是低温环境,它都能保持稳定的性能,确保氮气压力的准确控制。同时,其坚固耐用的材质和精细的工艺,使得它能够在恶劣的工业环境中长时间稳定运行,大大减少了维修和更换的频率,降低了生产成本。
    除此之外,YK43F-16C氮气减压阀还具备易于安装和维护的优点。其结构紧凑,安装简便,能够快速融入现有的氮气系统中。同时,其维护也十分方便,只需定期对关键部件进行检查和更换,就能保证减压阀的长期稳定运行。
    然而,任何产品都不是完美的,YK43F-16C氮气减压阀也不例外。在使用过程中,用户需要注意保持减压阀的清洁,避免杂质和污染物进入减压阀内部,影响其性能。此外,还需要定期对减压阀进行校准和调试,以确保其准确性和稳定性。
    总的来说,YK43F-16C氮气减压阀是一款性能卓越、稳定可靠的减压设备。它的出现,不仅为工业领域提供了更为安全、高效的氮气压力控制方案,也为企业的生产和发展提供了有力的保障。相信在未来,这款产品将在更多领域得到广泛的应用和认可。

    YK43F-16C先导活塞式氮气减压阀选型分析性能范围

    公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    *高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    *小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
    渗漏量 GB12245-1989
    其他标准 其他非标定制

    减压阀流量系数(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

    YK43F-16C先导活塞式氮气减压阀选型分析主要零件材料

    零件名称 零件材料
    阀体阀盖底盖 WCB
    阀座阀盘 2Cr13
    缸套 2Cr13/铜合金
    活塞 合金铸铁
    导阀座导阀杆 2Cr13
    主阀弹簧 1Cr18Ni9Ti
    导阀主弹簧 50CrVA
    调节弹簧 60Si12Mn

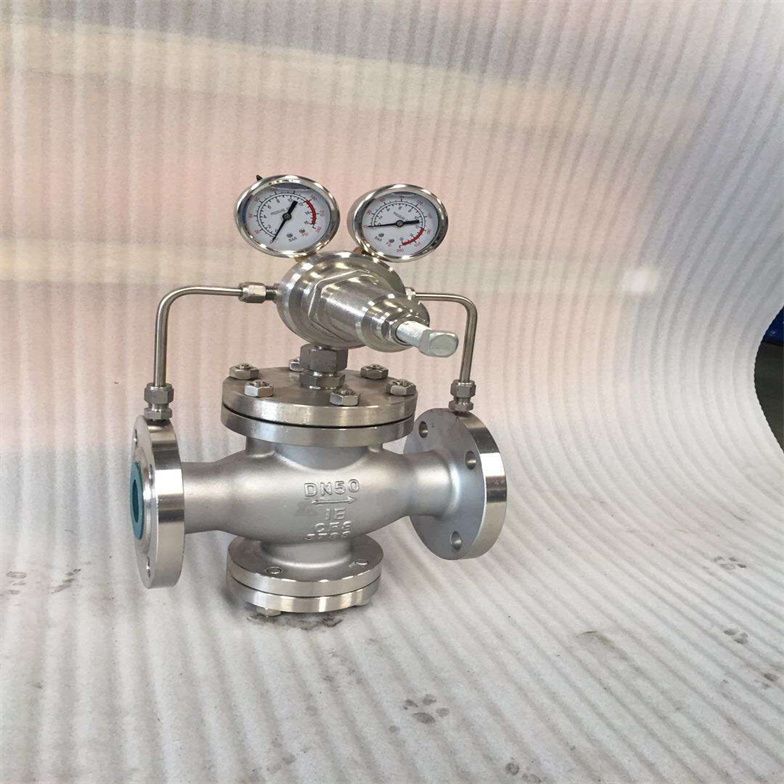

    YK43F-16C先导活塞式氮气减压阀选型分析外形结构图

    YK43F-16C先导活塞式氮气减压阀选型分析外形尺寸(PN1.6-4.0)单位:mm

    公称通径
    DN
    外形尺寸
    L H h
    1.6/2.5MPa 4.0MPa
    15 160 180 295 90
    20 160 180 330 98
    25 180 200 330 110
    32 200 220 330 110
    40 220 240 345 125
    50 250 270 345 125
    65 280 300 350 130
    80 310 330 385 160
    100 350 380 385 170
    125 400 450 400 200
    150 450 500 415 210
    200 500 550 475 240
    250 650 525 290
    300 800 580 335
    350 850 620 375
    400 900 660 405
    450 900 730 455
    500 950 750 465

    YK43F-16C先导活塞式氮气减压阀选型分析外形尺寸(PN6.4-16.0) 单位:mm

    公称通径
    DN
    外形尺寸
    L H h
    6.4MPa 10.0/16.0MPa
    15 180 180 305 105
    20 180 200 340 105
    25 200 220 340 120
    32 220 230 340 120
    40 240 240 355 135
    50 270 300 355 135
    65 300 340 360 140
    80 330 360 395 170
    100 380 400 185
    125 450 415 215
    150 500 430 225
    200 550 495 260
    250 650 545 310
    300 800 600 355
    350 850 640 395
    400 900 690 435
    500 950   780 495

    YK43F-16C先导活塞式氮气减压阀选型分析安装说明

    ①为了操作和维护方便,该天然气管道减压阀一般直立安装在水平管道上,横向安装须特别说明。
    ②安装时应注意使管路中介质的流向与天然气管道减压阀休上所示箭头的方向一致。
    ③为了防止天然气管道减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。



    【 YK43F-16C先导活塞式氮气减压阀选型分析的安装注意事项 】

    减压阀的安装需要根据不同的型号和规格,备有不同的调节弹簧范围。在安装时,用户应根据实际所需的出口压力值进行选装,以确保减压阀能够正常工作并发挥其应有的作用。同时,还需要注意减压阀的安装位置和方式,以确保其能够有效地进行减压并保持系统的稳定运行。蒸汽减压阀需直立安装在水平管道上,并确保管路中介质的流向与阀体上箭头所示方向一致,切勿反向安装。

    安装时,应先打开旁通管道的截止阀,以排除管路中的冷凝水和汽水混合物,防止开启减压阀时产生水锤现象损坏阀门。确认无异常后,按顺时针方向缓慢旋转调节螺钉,将出口压力调整至所需压力(以阀后表压为准)。调整完成后,需拧紧锁紧螺母并装上防护罩。

    02YK43F-16C先导活塞式氮气减压阀选型分析的应用与注意事项

    【 YK43F-16C先导活塞式氮气减压阀选型分析安装要求与注意事项 】

    在安装蒸汽减压阀之前,必须彻底冲洗清理管路系统,以防止焊渣、氧化皮等杂质进入阀内,从而影响阀门的正常工作。减压阀应安装在便于操作和维修的地方,以确保其能够有效地进行减压并保持系统的稳定运行。安装时,先开旁通阀排冷凝水,调节至所需压力并拧紧螺母加防护罩,前后安装过滤器,确保前后直管长度符合要求。

    YK43F-16C先导活塞式氮气减压阀选型分析的安全率 】

    蒸汽减压阀的安全率是其设计时为了确保在实际使用中能够适应蒸汽使用设备的凝结水产生量的变化而预设的安全系数。这个安全率并非纯理论计算得出,也并非完全依赖经验数据,而是需要直接咨询减压阀生产厂家来确定。使用时,过高或过低的安全率都有负面效果。过高安全率可能导致增加成本、动作周期延长、阀座损伤和缩短寿命等问题;而过低的安全率则可能无法适应设备负荷变化,降低运转效率,并增加腐蚀性损伤风险

    【 减压阀的应用场合和维护建议 】

    一般而言,减压阀适用于进出口压差≥0.2Mpa的场合。其规格多样,如DN50~DN100等,且阀前、后的工作压力分别控制在1MPa和0.1~0.5MPa范围内,调压范围误差控制在±5%~10%以内。安装时需注意减压阀前后的直管段与过滤器的安装,能有效管理水锤和膨胀水箱设置,以保障稳定运行。减压阀在管道中不仅起到减压作用,还具备一定的止回功能。为防范水锤对管道和阀门的潜在损害,可以增设小型膨胀水箱。同时,定期对阀门进行润滑和检查维护,可延长其使用寿命。
