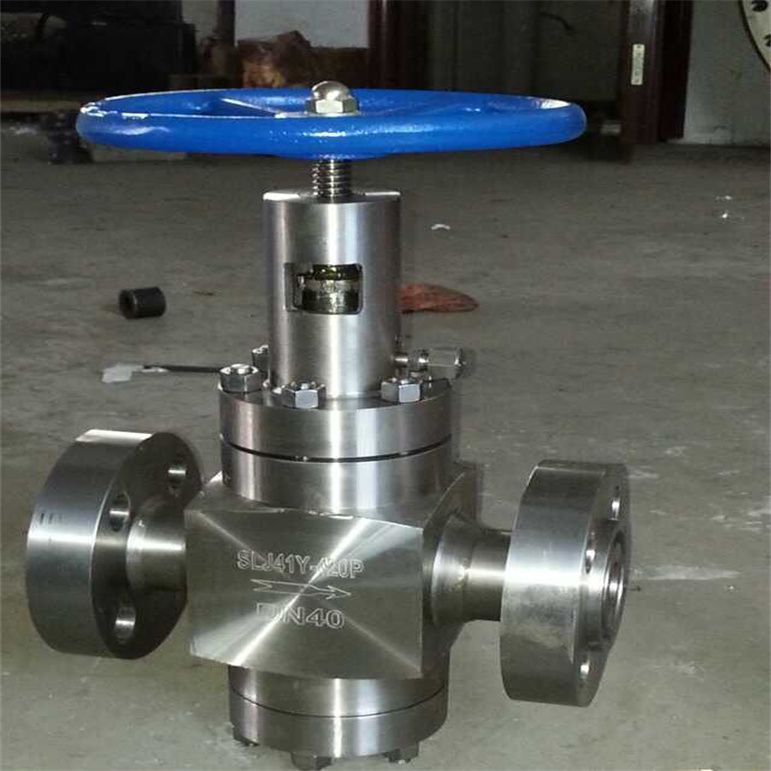

KTP41Y高压阀套式排污放空阀选型分析

KTP41Y高压阀套式排污放空阀选型分析

高压阀套式排污阀是一种由阀体、阀座、阀芯、阀套及阀杆等构成，用于油气或气体介质输送管道作排污截止用的套筒式排污阀，其主要通过阀芯的上下运行改变阀门开度，开阀时，阀芯缓慢开启，阀芯密封面与阀座密封面有一定空间距离时，气体和杂质一同经过节流轴、套垫窗口，阀套窗口节流后，由阀套排污窗口排出。嵌在阀芯内腔的软密封面利用进口介质流道方向与介质流道出口方向改变产生的涡流，实现自清扫，使软密封面不粘附杂质。关闭时，嵌在阀芯内腔的聚四氟乙烯端面紧压在阀座端面形成一道软密封；阀芯硬密封副内腔锥面压在阀座凸台锥面上形成第二道硬质密封，硬软双质密封副，满足高压气体介质工作条件下的零泄漏要求。
　　

KTP41Y高压阀套式排污放空阀选型分析性能优点：
法兰节流截止放空阀关闭状态时阀芯硬密封副端面紧压在阀座的端面上形成一道硬质密封，同时阀座O形橡胶圈紧贴在阀芯内腔的软密封端面形成第二道软密封。硬软双质密封付保证了气、液介质零泄漏。当阀门被开启时，阀芯缓慢上移，此时流体介质首先接触下阀套外壁，使介质在进入阀腔内流道产生涡流，从而大大减缓了流体介质对阀座底部的冲刷，同时起到缓压作用。当阀芯上移，此时高速流体经缓压后直接冲刷阀芯底端，并与上套筒开槽处已形成窗口节流通道。阀芯上移的多少，即遮蔽窗口的多少形成流量的变化。由于上套筒窗口是节流面，高压流体主要冲刷节流通道。阀芯底端面由于介质流向改变再次产生涡流，减缓了介质对阀芯底端的冲刷，而上阀套开槽底端又处于阀座上端，从而又避开了介质对阀座上端的冲刷而保护了阀座。当阀芯上移至套筒开槽处上端时，放空处于中后期，压力降低，流体在阀门中阻力较小，缩短了放空时间，提高了效果。是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。可广泛用于石油、天然气、化工等行业管道集输装置直接排污。 抗硫合金、陶瓷节流部件、特殊密封副结构产品可满足高压、高抗硫条件下耐冲刷、防腐蚀的使用要求。

广泛应用于石油、天然气、煤气、石油液化气机炼油、机场、化工、油气储运等的管道上作闭路装置。

KTP41Y高压阀套式排污放空阀选型分析产品结构特点
1、本阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷。
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
8、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。
9、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物 。
工作原理
1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、缓压状态：阀瓣底端离开阀座密封面时，由于阀瓣底端面接近笼形套开糟处底边缘，此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压，从而达到缓和作用。
3、节流状态：阀瓣底羰离开阀座，进一步开启，小节流头处形成一节流，高速流体经缓压节流后直接流向小阀瓣，由于阀套窗口边缘是终节流面，高压介质直接冲刷节流通道时，阀瓣底端由于介质向改变产生涡流，缓减了介质地阀瓣的直接冲刷，从而阀座密封也避开了介质的直接冲刷，同时由于阀瓣密封面是锥形的，可以吹扫阀座密封面上的污物及杂质，保护密封面，从而延长阀门的使用寿命。
4、全开状态：阀瓣处于全开启状态时，整个阀门处于全放空状态，流体在冷门中的阻力较小，缩短了放空时间，提高了阀门的放空效果。

KTP41Y高压阀套式排污放空阀选型分析结构特点

1、(K)TP41Y阀套式排污阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、填料采用带自密封能力的v形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
6、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。
7、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物。
8、排污阀阀瓣的外园处高有o形密封圈，在启/闭时具有自清扫功能和密封，排污时具有节流降压功能。

KTP41Y高压阀套式排污放空阀选型分析工作原理

1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、节流排污状态：阀瓣密封付离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。
3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命。

KTP41Y高压阀套式排污放空阀选型分析型号编制性能规范

标准规范

KTP41Y高压阀套式排污放空阀选型分析结构分析图

KTP41Y高压阀套式排污放空阀选型分析零部件材料

KTP41Y高压阀套式排污放空阀选型分析外形结构图

KTP41Y高压阀套式排污放空阀选型分析主要外形尺寸1.6MPa

主要外形尺寸2.5MPa

主要外形尺寸4.0MPa

主要外形尺寸6.4MPa

主要外形尺寸10.0MPa

主要外形尺寸16.0MPa

截止阀是一种常用的阀门类型，在各种管道系统中发挥着重要作用。了解其安装方法和维护要点，对于确保截止阀的正常运行和延长使用寿命至关重要。

KTP41Y高压阀套式排污放空阀选型分析截止阀的安装方法

安装前的准备

在安装截止阀之前，需要做好充分的准备工作。首先，要对截止阀进行全面检查，查看阀门的外观是否有损坏、变形等情况，同时检查密封面是否平整、光滑，有无划痕或缺陷。还要检查阀门的规格、型号是否与管道系统的要求相匹配，包括阀门的公称直径、公称压力等参数。此外，准备好安装所需的工具和材料，如扳手、密封垫片、螺栓等。

安装位置的选择

截止阀的安装位置应根据管道系统的实际情况和使用要求来确定。一般来说，截止阀应安装在便于操作和维护的位置，避免安装在管道的转弯处、分支处或靠近设备的地方，以免影响阀门的正常操作和维修。同时，要确保阀门安装在水平或垂直管道上，并且阀门的阀杆应处于垂直向上的位置，以保证阀门的正常开启和关闭。

管道的清理和连接

在安装截止阀之前，需要对管道进行清理，去除管道内的杂物、铁锈等杂质，以免这些杂质进入阀门内部，影响阀门的密封性能和正常运行。然后，将管道与阀门进行连接，连接方式通常有法兰连接、螺纹连接和焊接连接等。对于法兰连接，要确保法兰面平整、清洁，密封垫片安装正确，螺栓拧紧力度均匀；对于螺纹连接，要注意螺纹的密封，可使用密封胶带或密封剂；对于焊接连接，要严格按照焊接工艺要求进行操作，确保焊接质量。

阀门的安装和调试

将截止阀安装到管道上后，要进行调试，检查阀门的开启和关闭是否灵活，密封性能是否良好。在调试过程中，要缓慢开启和关闭阀门，观察阀门的运行情况，如有异常情况应及时进行调整和处理。同时，要检查阀门的填料函是否有泄漏现象，如有泄漏应及时拧紧填料压盖或更换填料。

截止阀的维护要点

定期检查和清洁

定期对截止阀进行检查和清洁是维护截止阀正常运行的重要措施。检查阀门的外观是否有损坏、腐蚀等情况，密封面是否有磨损、划痕等缺陷，阀杆是否灵活，填料函是否有泄漏现象等。同时，要定期对阀门进行清洁，去除阀门表面的灰尘、油污等杂质，保持阀门的清洁和美观。

润滑和保养

截止阀的阀杆和其他活动部件需要定期进行润滑和保养，以保证阀门的灵活运行。可使用润滑油或润滑脂对阀杆、轴承等部位进行润滑，减少摩擦和磨损。同时，要定期检查阀门的密封垫片是否老化、损坏，如有需要应及时更换密封垫片，以保证阀门的密封性能。

故障排除和维修

当截止阀出现故障时，要及时进行排除和维修。常见的故障包括阀门泄漏、阀门无法开启或关闭、阀杆卡死等。对于阀门泄漏故障，要检查密封面是否有损坏、密封垫片是否老化等原因，并采取相应的措施进行修复；对于阀门无法开启或关闭故障，要检查阀杆是否卡死、传动机构是否损坏等原因，并进行相应的处理；对于阀杆卡死故障，要检查阀杆是否有弯曲、变形等情况，并进行修复或更换阀杆。

正确的操作方法

正确的操作方法对于截止阀的维护和使用寿命也非常重要。在操作截止阀时，要缓慢开启和关闭阀门，避免快速开启和关闭阀门，以免对阀门造成损坏。同时，要避免过度用力操作阀门，以免损坏阀杆和传动机构。此外，在阀门处于关闭状态时，要避免长时间施加过大的压力，以免影响阀门的密封性能。

总之，截止阀的安装和维护是一项重要的工作，需要严格按照安装方法和维护要点进行操作，以确保截止阀的正常运行和延长使用寿命。只有做好截止阀的安装和维护工作，才能保证管道系统的安全、稳定运行。
