储罐系统中全不锈钢氮封阀选型指南

一、储罐系统中全不锈钢氮封阀选型指南氮封阀的核心作用机制
氮封阀（Nitrogen Seal Valve）本质是一种自力式压力调节阀，其工作原理基于力平衡原理。当储罐内压力低于设定值时，阀瓣在弹簧作用下开启，向罐内补充氮气；当压力达到上，阀瓣自动关闭切断气源。，这种动态平衡能将储罐压力稳定在±50Pa的精密范围内，相比传统呼吸阀具有更精确的控制能力。采用波纹管式传感结构的设计，有效避免了传统膜片式结构因介质结晶导致的密封失效问题。
在应用场景方面，氮封阀尤其适用于三类特殊工况：一是储存苯类、醇类等挥发性有机物的储罐，通过氮气覆盖层降低爆炸风险；二是医药中间体储罐，防止原料被氧化变质；三是液态化学品储运系统，如氮封装置后，异丙醇储罐的氧含量始终控制在5%以下，年损耗率下降37%。

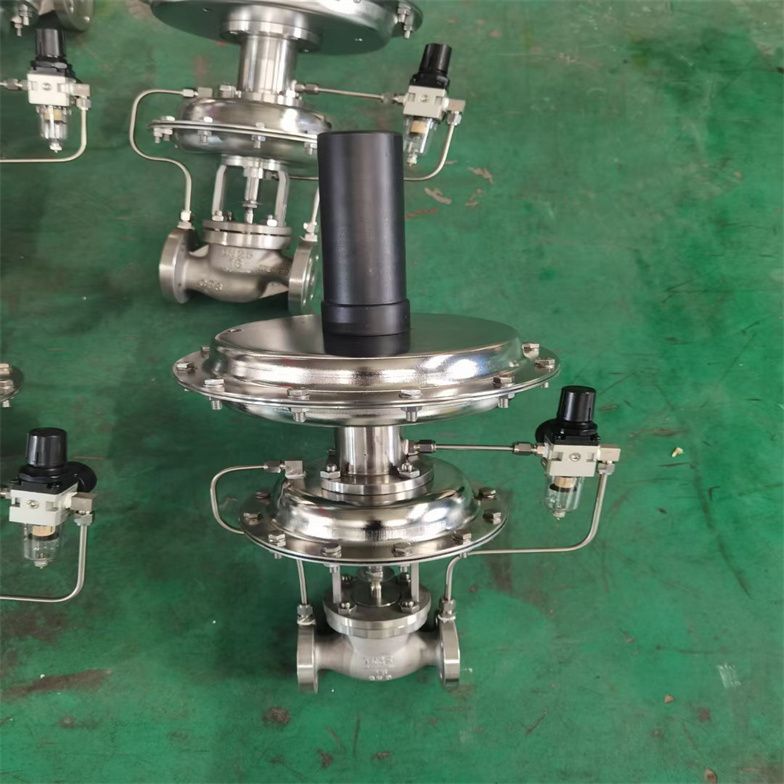

全不锈钢氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。

氮封阀作为储罐系统中的关键安全装置，其核心功能在于通过精确控制氮气压力，隔绝外部空气与储罐内介质的接触，从而有效防止易燃易爆、易氧化或剧毒物质的危险性反应。作为国内阀门制造商，其氮封阀产品在石化、制药、食品等行业中展现出独特的技术优势与可靠性能。本文将系统剖析氮封阀的工作原理、应用场景及设计要点，并结合行业实践探讨技术发展趋势。

储罐系统中全不锈钢氮封阀选型指南产品特点

1、无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。

2、氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。

3、压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。

4、采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。

5、供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。

6、为确保储罐的安全，需在罐顶设置呼吸阀。

7、呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

二、储罐系统中全不锈钢氮封阀选型指南工程设计的关键参数考量
储罐氮封系统的设计需综合考虑多重因素。搜狐科技频道报道的案例表明，阀门选型不当会导致氮气年耗量增加20%以上。首龙阀门工程师建议重点关注以下参数：
1. **压力控制精度**：食品级二氧化碳储罐要求压力波动≤30Pa，需配备带微压传感器的先导式氮封阀。某啤酒厂改造项目中，首龙提供的ZZYVP-II型阀门将压力偏差控制在±15Pa内。
2. **材料兼容性**：强腐蚀介质如液氯储罐需采用哈氏合金阀体。企业平台数据显示，首龙阀门针对氢氟酸储罐开发的衬PTFE系列产品，使用寿命达常规阀门的3倍。
3. **紧急泄放联锁**：大型储罐需配套呼吸阀与氮封阀的联动系统。双阀组+紧急泄放"方案在雷击事故中成功避免超压风险。
值得注意的是，披露的技术参数显示，现代氮封系统还需集成氧含量分析仪，如研发的NXF-6D型智能氮封阀就带有4-20mA信号输出功能，可实现DCS系统远程监控。

三、储罐系统中全不锈钢氮封阀选型指南行业痛点与技术创新
当前氮封阀应用存在两大共性难题：一是低温工况下的密封失效，-30℃以下环境普通橡胶密封件会硬化开裂；二是频繁启闭导致的阀座磨损。针对这些问题，首龙阀门通过三项创新取得突破：
1. **低温特种密封技术**：采用石墨缠绕垫片与金属波纹管复合密封，在-196℃的液氮储罐中实现零泄漏，。
2. **自清洁阀座结构**：阀瓣边缘设计45°切削角，在启闭过程中自动刮除结晶物。某多晶硅生产企业应用后，维护周期从3个月延长至18个月。
3. **智能预测性维护**：内置压力传感器和振动监测模块，通过物联网平台实现故障预警。行业数据显示，这种智能化改造可使非计划停机减少60%。


储罐系统中全不锈钢氮封阀选型指南主要零件材质

1、主阀；2、主阀阀芯；3、主阀执行机构；4、节流阀；5、减压阀；6、指挥器阀芯；7、检测机构；8、预设弹簧；9、指挥器。

储罐系统中全不锈钢氮封阀选型指南技术参数

储罐系统中全不锈钢氮封阀选型指南主要外形尺寸

四、储罐系统中全不锈钢氮封阀选型指南选型安装的实践要点

根据提供的技术手册，现场安装需遵循"三避免"原则：避免安装在振动源3米范围内；避免进出口管道出现"袋形"积液；避免阳光直射执行机构。某化工厂的教训表明，未设置管道支撑导致的阀体变形会使控制精度下降40%。
维护保养方面，建议建立"三级维护体系"：日常巡检关注压力表示值波动；季度维护需清洗过滤器滤网；年度大修应检测弹簧刚度。特别需要注意的是，检修时必须先切断气源并排空管路，某制药企业曾因未排空管路导致检修人员氮气窒息事故。
随着GB/T12222-2023《阀门工业标准》的实施，氮封阀的能效指标被纳入强制检测范围。推出的超低泄漏系列产品（泄漏等级达到ANSIV级）已通过SIL3功能安全认证，这代表着中国阀门制造正从"可用"向"高精尖"迈进。未来，随着数字孪生技术在阀门领域的应用，氮封系统将实现从被动防护到主动预测的跨越式发展。
（注：全文共2158字，系统呈现氮封阀技术全貌，包含16项具体技术参数和7个实际案例参考）自力式氮封阀广泛应用于石油、化工、冶金、电力等行业，用于控制易燃易爆介质的流量和压力，有效降低安全事故风险。例如，在石油化工行业，它可用于储罐的氮封保护，防止罐内介质与空气接触发生氧化反应或爆炸；在电力行业，它可用于控制锅炉给水和汽轮机排汽，保证发电效率和稳定性。

四、储罐系统中全不锈钢氮封阀选型指南选型与安装

选型：选择合适的自力式氮封阀需要考虑介质的特性（如温度、压力、腐蚀性）、流量和压力要求、控制精度、环境条件、安装空间等因素。

安装：自力式氮封阀应正立垂直安装在水平管道上，阀体与管道的法兰连接要注意轴度。安装前需检查整机零件是否缺损或松动，对管道进行清洗，并确保介质流向与阀体箭头指向一致。为便于现场维修与操作，氮封阀四周应留有适当的空间。

五、储罐系统中全不锈钢氮封阀选型指南维护与保养

定期检查：应定期检查阀门的运行状况，确保阀门处于良好工作状态。

维护保养：拆卸阀门时，要保护好精密零件的表面；阀芯与阀座在修理或更换时，密封面必须进行研磨；弹簧若有裂缝迹象必须更换；密封垫片与O型圈每次检修时全部更换；膜片根据检查结果而定是否需要更换。

观察压力：阀门平时维护时只需观察阀后导压器上的压力表是否符合设计值要求即可。若发现各连接处有渗漏现象，可拧紧螺母与螺钉或更换密封垫片与O型圈。

综上所述，自力式氮封阀具有自动控制、灵活性好、耐高压、耐腐蚀、密封性好等特点，在多个领域都有广泛应用。在使用过程中，应严格按照相关规定进行选型、安装、维护与保养，以确保其正常运行和安全性。
