电动矩形多轴百叶式蝶阀操作应用案例

电动矩形多轴百叶式蝶阀操作应用案例

是一种新型的阀门，它主要用于工艺管道中空气、烟气、灰尘及可燃性气体流量的调节和启闭控制。被广泛应用于冶金、矿山、建材、化工、电站等行业电动百叶阀依靠外部电源由电驱动装置控制各阀板的旋转启闭，通过阀板实现全开或是半开、关闭等任意角度的启闭状态，来控制烟气在管道中的流量，实现调整或是开启与关闭烟气在管道内流通的目的。电动调节百叶阀主要由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，倾斜型百叶阀与电动执行器配套使用，接受调节或变送的单元信号，自动地控制阀门开度而完成调节任务。广泛应用于建材、冶金、矿山、电力等工业部门自动调节或控制管路中的介质流量。电动百叶阀与电动执行机构配套使用，具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点。电动百叶阀广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，能对粉尘、气体、进行处电动或手动调节和切断。是由电驱动装置、壳体、连接法兰、挡板、传动轴、连杆等零部件构成。电动百叶阀依靠外部电源由电驱动装置控制各阀板的旋转启闭，通过阀板实现全开或是半开、关闭等任意角度的启闭状态，来控制烟气在管道中的流量，实现调整或是开启与关闭烟气在管道内流通的目的。电动百叶阀的百叶采用多轴式的结构、轴座采用组装式结构、便于维修。阀板是流线结构，流阻小，流动均匀，启闭力矩小，动作灵敏，性能可靠。

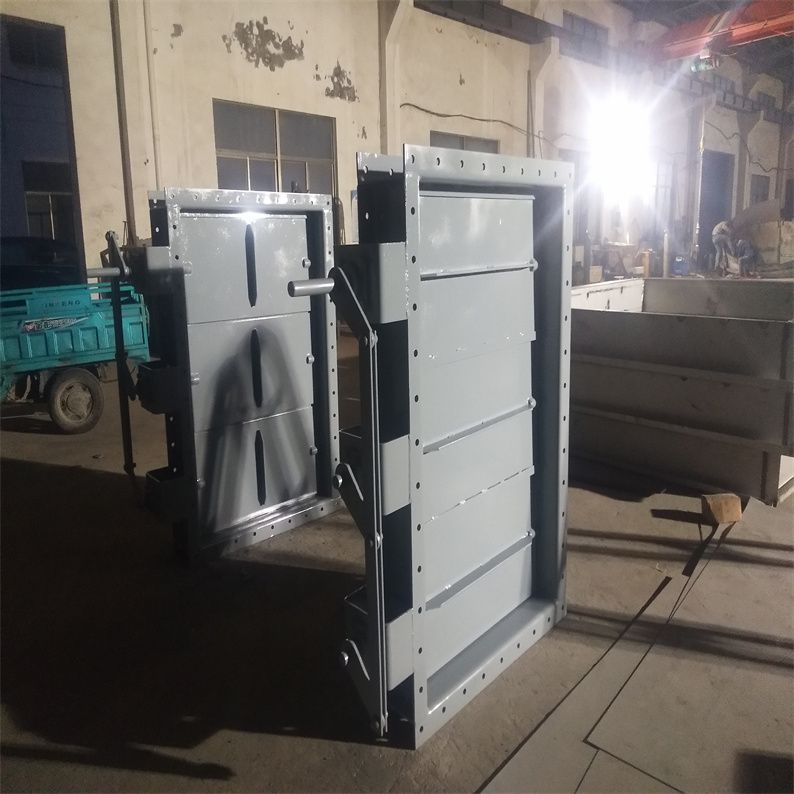

电动矩形多轴百叶式蝶阀操作应用案例

1,规格:500×1600（阀体外廓尺寸,常开式,附除尘器分室阀订货图)

2,阀门形式:百页式;开关型；

3,介质:垃圾焚烧尾气(高温并带酸腐蚀)；

4,耐温、耐腐:大250℃;阀内腔做有机硅防腐处理；

5,阀门开启压差:阀门进出口大压差20KPa；

6,供货范围:含执行器，执行器

7,控制要求:带故障保护功能（断电、断气），行程开关，位置显示并带现场手动操作功能；

8,配就地阀门位置指示器，指示器能醒目的指示出全开、全关位置;

电动方形百叶阀的操作指南今天我们来谈谈电动百叶阀在开车前需要检查哪些方面的内容：

1、确认电动百叶阀与连杆处的连接是否紧固。

2、确认电动百叶阀门的位置及开度。

3、将现场控制开关打到“中控”位置。

4、检查备用手柄是否转动灵活，挡板阀门开启关闭是否正常。

电动百叶阀是目前国内通风管路系统与烟气管道系统中主要设备之一，具有设计合理、启闭灵活、泄漏量低、抗腐蚀、耐高温、使用寿命长的优点。

二、 电动矩形多轴百叶式蝶阀操作应用案例特点

ZKOX-0.05型电动倾斜百叶阀百叶、多轴式的结构、轴座采用组装式结构、便于维修。密封填料采用柔性石墨，密封比压可调，阀板流线结构，流阻小，流动均匀，启闭力矩小，动作灵敏，性能可靠。该阀由阀体、阀板、上阀杆、下阀杆、传动曲柄 、传动杆组成，阀板为多叶结构。方形阀门在关闭时每片阀板边缘之间约有10mm的重叠，阀板与阀体上焊接的阀座重叠。上阀杆头部设有传动曲柄，传动杆 将所有的传动曲柄连接在一起。阀杆部位设有轴承，减少了阀门本身的阻力，阀门在工作时开启迅速、操作力距小。

主要优点：
       1）、可与各种执行机构配套组成不同性能的阀门；
       2）、阀体结构独特，叶片多、噪声小、重量轻；
       3）、驱动力矩小、流通能力大、操作与维修方便；
       4）、价格便宜，使用寿命长。
 　用途及特点
1、电动矩形百叶式蝶阀广泛应用于建材、冶金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量。蝶板采用百叶多轴体结构，液体均匀，启闭力炬小，动作灵敏，性能可靠。

2、阀体材料：C碳钢、P不锈钢

电动矩形多轴百叶式蝶阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	电动蝶阀	电动蝶阀D941W     压力2000PA 尺寸1600*2400*600MM 1600MM装电装 1800MM边：孔距100，侧边18个孔， 2600MM边：孔距100，下边26个孔 进法兰到出法兰600MM（厚度） 带进出口配套法兰   电动执行器型号：Q500-0.5K 电压：380V 电机：0.55KW    2.5A 输出转矩：5000N.M 防护等级IP65 天津一北方阀门电机成套设备有限公司	套	1

二、技术参数与性能：

       1）技术参数表

工作温度	-30～250℃	使用环境温度		电动执行机构:-10～55℃
公称压力MPa	0.05			伺服放大器: 0～45℃
输入信号DC	0～10mA、4～20mA	环境相对湿度		电动执行机构: ≤95%
电源电压	220V AC  50Hz			伺服放大器: ≤85%
死区	≤0.8%	材料	阀板	Q235-A
回差	≤2.5%		轴	2Cr13
基本误差	±2.5%		填料	聚四氟乙烯

      2）技术参数表

工作温度	-30～250℃	材料	阀体阀板	Q235-A
公称压力PN	0.05MPa		轴	2Cr13
泄漏率	≤1.5%		填料	聚四氟乙烯

ZKCVb-0.05电动百叶窗式阀主要技术参数

公称压力PN	0.05MPa	泄漏率	≤3%
适用温度	-30℃～350℃	介质流速	≤25m/s
适用介质	粉尘、含尘气体



ZKCVb-0.05电动百叶窗式阀主要外形连接尺寸(单位：mm)

A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3
400×320	455×375	500×420	200	245	870	915	8	16-18	5	3
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7
1250×630	1320×700	1380×760	280	300	1005	1505

  五、电动矩形多轴百叶式蝶阀操作应用案例订货时请写明：
a)      型号规格名称；
b)      公称通径；
c)      泄漏量；
d)      阀体、阀板、轴材料；
e)      使用温度；

f)      其它特殊要求。

电动矩形多轴百叶式蝶阀操作应用案例

电动百叶阀是根据通风或烟气管道的安装尺寸与烟气特性设计生产，采用碳钢、锰钢、不锈钢作为主要原材料的。电动百叶阀是由电驱动装置、壳体、连接法兰、挡板、传动轴、连杆等零部件构成，是目前国内通风管路系统与烟气管道系统中主要设备之一，具有设计合理、启闭灵活、泄漏量低、抗腐蚀、耐高温、使用寿命长的优点。电动百叶阀与是动执行器配套使用。接受调节或变送的单元信号，自动地控制阀门开度而完成调节任务。

电动百叶阀的百叶采用多轴式的结构、轴座采用组装式结构、便于维修。阀板是流线结构，流阻小，流动均匀，启闭力矩小，动作灵敏，性能可靠。电动百叶阀采用法兰连接分为方形、圆形、长方形等形状，是根据通风或烟气管道的安装尺寸与烟气特性设计生产，采用碳钢、锰钢、不锈钢作为主要原材料，适用于各种高、低温、腐蚀性烟气管道通风系统，是冶金、建材、化工、有色金属、锅炉除尘通风管道系统中的主要设备。

电动百叶阀适用于各种高、低温、腐蚀性烟气管道通风系统，电动百叶阀是冶金、建材、化工、有色金属、锅炉除尘通风管道系统中的主要设备。

百叶阀是一种新型阀门，百叶阀广泛应用于冶金、矿山、建材、化工、电厂等行业，主要用于工艺管道中空气、烟气、灰尘及可燃性气体流量的调节和开关控制。 那么，下面一起了解下百叶阀的安装及使用介绍吧!　　百叶阀可以与各种执行器组合构成不同性能的阀; 百叶窗驱动扭矩小，流通能力大，操作维护方便; 百叶窗阀体结构独特，叶片多，噪声小，重量轻; 百叶窗价格便宜，寿命长。

　　百叶阀与电动执行机构组合使用。 百叶窗阀广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调、电除尘和各种大型管道，百叶窗阀具有开关扭矩小、动作灵敏、性能可靠、口径大、重量轻等优点。 百叶窗阀可以对粉尘、燃气、进行处的电动或手动调节和切断。

　　电动百叶阀的阀体、阀板由优质的20#锅炉钢板或不锈钢板焊接而成。 具有结构简单、流体阻力小、重量轻、旋转灵活、寿命长、操作维护方便等优点。

　　电动矩形多轴百叶式蝶阀操作应用案例使用要求：

　　1 :电百叶阀正在使用中，可以安装在水平或垂直管道上，但阀杆必须位于水平位置。

　　2.在露天安装电动百叶窗时，必须盖上防雨罩，以免电动执行器受到外界空气的影响。

　　3; 电动百叶阀在手动操作时请勿在方向盘上添加辅助杆。 顺时针转动把手，阀门打开，相反阀门关闭。

　　4.电动传动机构不得用于起吊。 另外，严禁碰撞。

　　5。关于百叶阀元件的使用说明书、技术参数及原理接线图，请参照电动执行元件的使用说明书。

　　电百叶阀由电驱动装置、外壳、连接法兰、挡板、传动轴、连杆等部件组成，是目前国内通风管道系统和排烟管道系统中的主要设备之一，设计合理，开关灵活，泄漏量低，根据通风或排烟管道的安装尺寸和排烟特性设计生产，采用碳钢、锰钢、不锈钢为主要原材料，耐腐蚀电动百叶窗采用法兰连接分为方形、圆形、长方形等形状，适用于各种高、低温、腐蚀性排烟管道通风系统，并电动百叶阀通过外部电源由电驱动装置控制各阀板的旋转开闭，从而控制管道内的排烟流量，通过阀板实现全开或半开、关闭等任意角度的开闭状态，达到调整或开闭管道内的排烟流通的目的。
