ZZY型自力式压力调节阀技术规范

2025-12-01 18:54:42 来源：SH

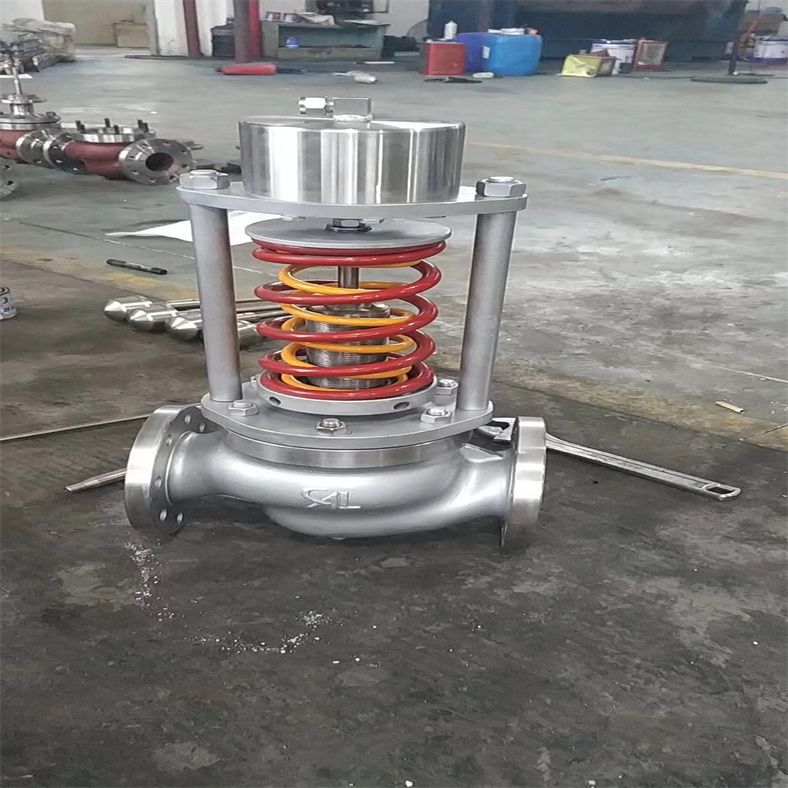

ZZY型自力式压力调节阀技术规范

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

主要基于流体的压力、温度、流量等参数的变化，通过自身的调节机构自动调整阀门的开度，从而使被控制的工艺参数保持在设定值附近。以自力式压力调节阀为例，当入口压力升高时，作用在调节阀内部压力敏感元件（如波纹管、活塞等）上的力增大，使阀门开度减小，降低出口压力；反之，当入口压力降低时，阀门开度增大，维持出口压力稳定。其调节机构会将敏感元件的位移信号转换为阀芯的动作，常见调节机构包括杠杆、弹簧和各种机械传动装置。当敏感元件因流体参数变化产生位移时，通过调节机构将位移传递给阀芯，使阀芯产生相应开度变化。

ZYP自力式减压阀,由阀体、阀座、阀芯部件等零部件组成，是一种无需外加能源而直接依靠被调介质自身的压力变化进行自动调节压力的节能型产品，自力式减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等特点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。可用于非腐蚀性（.高温度350摄氏度）液体、气体和蒸汽等介质的压力装置。广泛应用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

ZZY型自力式压力调节阀技术规范产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制。

ZZY型自力式压力调节阀技术规范

ZZYVP自力式带指挥器减压阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到的控制效果。
自力式带指挥器减压阀产品特点
压力设定在指挥器上实现，因而方便、快捷、省力省时可运行状态下连续设定。
1、指挥器 2、检测执行器 3、接管 4、减压过滤顺 5、主阀 6、主阀芯 7、阀杆 8、插杆 9、弹簧 10、节流阀 11、指挥器阀芯 12、口螺纹 13、主弹簧
自力式减压阀主要零件材料
阀体：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：NBR增强涤纶织物

产品特点

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。

主要零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
ZZY型自力式压力调节阀技术规范

自力式压力调节阀型号

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压闭型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压闭型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压闭型	ZZYM-16～64K

压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
压开型：用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
自力式压力调节阀执行机构型式

主要技术参数

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允许压差（MPa）	2.5					2.0			1.6			1.0
公称压力（MPa）	1.6　4.0　6.4
固有流量特性	快开
保证调压阀正常工作的*小压差P（MPa）	0.05
压力分段范围（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度	按GB12221-89标准
执行机构信号接口	内螺纹M16×1.5

注：压力分段范围可根据用户要求进行设计。

自力式压力调节阀主要性能指标

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN（mm）
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式压力调节阀可配附件
冷凝器（用于介质为蒸汽的场合）、散热片等

技术参数

主要技术参数和性能指标

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	大	10
	小	1.25

ZZY型自力式压力调节阀技术规范尺寸重量

ZZY型自力式压力调节阀技术规范外形尺寸重量

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头累纹			M16×1.5
