J41H国标法兰截止阀选型分析

一、J41H国标法兰截止阀选型分析产品结构特点

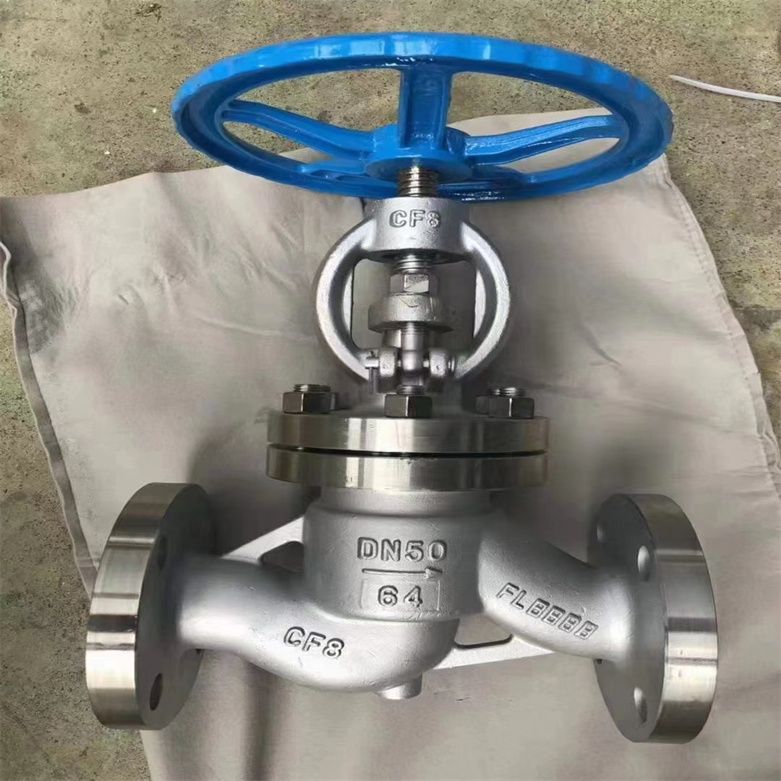

J41H法兰截止阀带旁通阀的结构比较复杂，主要由阀体、阀瓣、阀座、阀杆、手轮、旁通阀等组成。其中，阀体是整个阀门的主体，内部设有流道，外部连接法兰。阀瓣是控制流体流动的关键部件，它可以在阀体内上下移动，通过改变流道的截面积来控制流体的流量。阀座是阀瓣的座垫，可以有效地密封流道，防止流体泄漏。阀杆是连接阀瓣和手轮的传动部件，可以让操作者通过手轮控制阀瓣的运动。手轮是操作者操作阀门的手柄，可以方便地控制阀门的开启和关闭。旁通阀是连接在阀门上的一个辅助部件，可以让一部分流体通过它流通，以减小流体对管道的压力波动。

法兰截止阀的启闭件呈塞形，其密封面可设计为平面或锥面，并沿流体中心线作直线运动。该阀门的结构形式多样，包括直通式、直流式和直角式。在关闭时，由于法兰截止阀属于强制密封式，因此需向阀瓣施加压力以确保密封面不泄漏。J41H法兰截止阀是一种常用的管道阀门，具有可靠的安全性能和良好的密封性能。它通常被用于各种流体管道中，如水、蒸汽、石油和天然气等。而带旁通阀的J41H法兰截止阀则是在普通截止阀的基础上增加了一个旁通阀，用于在阀门开启或关闭时，让流体通过旁通阀流通，以减小流体的压力波动对管道的影响。

▍ 操作与力矩

当介质进入阀门时，操作力需克服阀杆与填料的摩擦力及介质压力推力，因此关阀门的力大于开阀门，这要求阀杆直径相应增大，以防止阀杆顶弯。操作方式灵活，包括手动、齿轮传动、电动和气动。

02J41H国标法兰截止阀选型分析法兰截止阀应用场合

▍ 适用行业与温度范围

法兰截止阀适用于多种工况，如石油、化工、制药、化肥和电力行业等，其工作温度范围为-29至550℃，并可切断或接通各种介质，如水、油品、蒸汽和酸性介质。

03J41H国标法兰截止阀选型分析国标法兰详解

▍ 标准介绍

此外，国标法兰是按中华人民共和国国家标准《GB/T 9112~9124-2010钢制管法兰》生产的法兰片，年联合发布并实施。该标准涵盖了多项内容，如钢制管法兰的类型与参数、整体钢制管法兰以及带颈螺纹钢制管法兰等。

GB/T 9115-2010 对焊钢制管法兰

GB/T 9116-2010 带颈平焊钢制管法兰

GB/T 9117-2010 带颈承插焊钢制管法兰

GB/T 9118-2010 对焊环带颈松套钢制管法兰

GB/T 9119-2010 板式平焊钢制管法兰

GB/T 9120-2010 对焊环板式松套钢制管法兰

GB/T 9121-2010 平焊环板式松套钢制管法兰

GB/T 9122-2010 翻边环板式松套钢制管法兰

GB/T 9123-2010 钢制管法兰盖

GB/T 9124-2010 钢制管法兰

▍ 国标法兰压力等级

在国标法兰中，压力标记分为PN标记和Class标记。PN标记涵盖12个压力等级，如PN2.5、PN6等，而Class标记则包含6个压力等级，例如Class 150、Class 300等。购买时，务必选择国标法兰，以确保质量与性能。避免选择质量不佳或尺寸不达标的产品，以确保使用的安全与可靠。

二、J41H国标法兰截止阀选型分析工作原理

J41H法兰截止阀带旁通阀的工作原理比较简单。当操作者顺时针转动手轮时，阀杆会带动阀瓣向上移动，使得流道的截面积减小，流体的压力会升高。此时，流体会通过主阀门流通。同时，由于旁通阀的存在，一部分流体也会通过旁通阀流通，以减小流体对管道的压力波动。当操作者逆时针转动手轮时，阀杆会带动阀瓣向下移动，使得流道的截面积增大，流体的压力会降低。此时，流体会停止通过主阀门流通。同时，由于旁通阀的存在，一部分流体仍然会通过旁通阀流通，以保持管道的压力稳定。J41H手动截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

执行标准

设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

J41H国标法兰截止阀选型分析性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J41H国标法兰截止阀选型分析压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J41H国标法兰截止阀选型分析主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

J41H国标法兰截止阀选型分析外形结构图

J41H国标法兰截止阀选型分析PN l．6MPa规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600























2.5MPa规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600























4.0MPa规格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400





















J41H国标法兰截止阀选型分析6.4MPa规格主要尺寸

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500



























10.0~16.0MPa的详细尺寸请询。

三、J41H国标法兰截止阀选型分析使用注意事项

在使用J41H法兰截止阀带旁通阀时，需要注意以下几点：
1.定期检查阀门是否有泄漏或损坏现象，如有需要应及时维修或更换。
2.在使用过程中，应注意避免手轮和阀杆的碰撞，以免损坏阀门或影响其正常使用。
3.在操作过程中，应保证操作者的身体处于安全位置，避免出现意外伤害。
4.在关闭阀门时，应先关闭主阀门再关闭旁通阀门，以避免流体对管道产生过大的压力冲击。
5.在使用过程中，应注意保持阀门的清洁和干燥，避免杂质或水分对阀门造成损坏或影响其正常使用。
总之，J41H法兰截止阀带旁通阀是一种安全可靠、使用方便的管道阀门。它具有优良的性能和多种特点，可以满足不同领域的需求。在使用过程中，应注意遵守相关规定和注意事项，以保证其正常运转和延长使用寿命。

截止阀是一种常用的阀门类型，在各类管道系统中发挥着重要作用。正确的安装方法和遵循相关注意事项，对于截止阀的正常运行和使用寿命至关重要。

J41H国标法兰截止阀选型分析安装前的准备工作

1. 检查截止阀

拿到截止阀后，要仔细检查其外观是否有损坏、裂纹等缺陷。检查阀杆的转动是否灵活，关闭件（如阀瓣）与阀座的密封面是否平整、无损伤。同时，确认截止阀的规格、型号是否与管道系统的要求相符，包括公称直径、公称压力等参数。

2. 清洁管道

安装截止阀前，需对连接的管道进行清洁。清除管道内的杂物、铁锈、焊渣等，避免这些杂质在截止阀安装后进入阀内，影响阀门的密封性能和正常操作。可以使用压缩空气吹扫或其他合适的清洁工具进行清理。

3. 准备安装工具

根据截止阀的安装要求，准备好必要的安装工具，如扳手、螺丝刀、密封材料（如橡胶垫片、密封胶等）。确保工具的规格和质量符合安装要求。

J41H国标法兰截止阀选型分析安装方法

1. 确定安装位置

截止阀的安装位置应便于操作和维护。一般应安装在水平管道上，阀杆应垂直向上，这样有利于阀杆的正常运动和密封。如果因特殊情况需要安装在垂直管道上，应确保阀杆处于便于操作的位置。同时，要避免将截止阀安装在靠近热源、振动源或有腐蚀性介质的地方。

2. 连接管道

- 螺纹连接：对于小口径的截止阀，常采用螺纹连接。在连接前，要在螺纹处缠绕适量的密封带（如聚四氟乙烯密封带），以防止泄漏。将截止阀与管道的螺纹端对齐，用扳手拧紧，注意不要过度用力，以免损坏螺纹。

- 法兰连接：大口径的截止阀通常采用法兰连接。首先，将法兰与管道焊接牢固，确保法兰面平整、垂直。然后，在截止阀的法兰和管道的法兰之间放置密封垫片，垫片的材质应根据管道内介质的性质和工作温度等因素选择。*后，用螺栓将两个法兰连接起来，螺栓应均匀拧紧，避免出现偏斜。

- 焊接连接：在一些对密封性要求较高的场合，会采用焊接连接。焊接时，要严格按照焊接工艺要求进行操作，确保焊接质量。焊接完成后，要对焊缝进行探伤检查，以保证焊缝无缺陷。

3. 安装方向

截止阀有明确的安装方向要求，一般在阀体上会有箭头标识，指示介质的流动方向。安装时，要确保介质的流动方向与箭头方向一致。如果安装方向错误，会影响截止阀的密封性能和流量控制效果。

J41H国标法兰截止阀选型分析安装后的检查和调试

1. 检查连接部位

安装完成后，要再次检查截止阀与管道的连接部位是否牢固，密封是否良好。检查螺栓是否拧紧，有无松动现象。

2. 压力测试

对安装好的截止阀进行压力测试，以检验其密封性和耐压性能。测试压力应符合相关标准和设计要求。在测试过程中，要密切观察截止阀的各个部位，有无泄漏现象。如果发现泄漏，应及时进行处理。

3. 调试操作

进行截止阀的调试操作，检查阀杆的转动是否灵活，关闭和开启是否正常。通过手动操作截止阀，观察其密封性能和流量控制效果。如果发现问题，要及时进行调整和修复。

注意事项

1. 密封材料的选择

密封材料的性能直接影响截止阀的密封效果。要根据管道内介质的性质（如腐蚀性、温度、压力等）选择合适的密封材料。例如，对于高温、高压的介质，应选择耐高温、高压的密封材料；对于有腐蚀性的介质，应选择耐腐蚀的密封材料。

2. 避免强力安装

在安装截止阀时，要避免使用过大的外力强行安装，以免损坏截止阀的部件。如果遇到安装困难的情况，应检查安装部位是否存在问题，如管道是否变形、法兰面是否平整等，而不是盲目用力。

3. 定期维护

安装好截止阀后，要定期进行维护保养。检查阀杆的润滑情况，及时添加润滑油；检查密封部位是否有泄漏现象，如有需要，及时更换密封材料；清理截止阀内的杂物，保证阀门的正常运行。截止阀的安装需要严格按照正确的方法和步骤进行，并注意相关的事项，这样才能确保截止阀在管道系统中发挥良好的作用，保障整个系统的安全稳定运行。
