J23W-64P 不锈钢焊接管针型阀操作应用案例

J23W-64P 不锈钢焊接管针型阀操作应用案例针型阀的作用和种类

针型阀在仪表测量和火焰切割等系统中广泛应用，凭借其独特的针状阀芯设计，能够有效控制流体的流动。这种阀门不仅广泛应用于火焰切割、仪表测量等多个领域，更因其出色的耐压和密封性能而备受推崇。其阀芯设计成尖锐的圆锥体，宛如一枚细针般插入阀座，这一特性使得针型阀在精确控制流体流动方面显得尤为出色。此外，针型阀与压力表的配合使用更是相得益彰，能够实现对较小流量、较高压力的气体或液体介质的精准测量与控制。

动画展示了针型阀通过尖锐的圆锥阀芯插入阀座以精确控制管道流体的开启与关闭过程。在仪表测量管路体系中，针型阀以其独特的工作原理扮演着的角色。它主要包括截止阀和球阀两大类型，通过控制管道通路的开启或关闭，实现对流体流动的有效控制。接下来，我们将通过动画演示，深入剖析针型阀的工作原理。

02针型阀的关键参数

针型阀的公称压力范围、通径尺寸、适用介质和温度等参数的选择直接影响其性能和应用。针型阀作为仪表测量管路体系中的关键组件，其性能和参数的选取至关重要。以下是针型阀的一些核心参数，它们直接影响着阀门的性能和使用效果。

是由外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，*合适与与压力表配合。

J23W-64P 不锈钢焊接管针型阀操作应用案例产品特性

1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

1. 公称压力范围：从PN2.5到PN32Mpa，涵盖不同使用场景。

2. 公称通径尺寸：DN5至DN25，满足多样化需求。

3. 适用介质类型：油、水、气等多种非腐蚀性或腐蚀性介质，广泛适用。

4. 工作温度范围：-20℃至+440℃，以及-70℃至-240℃，确保在各种环境下稳定工作。

5. 制造材料选择：包括20#、1Cr18Ni9Ti、304、316、316L和12Cr1Mov等，提供耐腐蚀性和强度。

6. 制造标准依据：遵循GB、ANSI和JIS等国际标准，确保产品质量。

03J23W-64P 不锈钢焊接管针型阀操作应用案例的防腐措施

防腐措施包括选材耐腐蚀、表面涂层和定期维护，以提高针型阀在各种环境下的使用寿命。针型阀在长期使用过程中，可能会面临腐蚀问题。因此，需要采取一系列防腐措施来延长其使用寿命。这些措施包括选择耐腐蚀性强的制造材料，如不锈钢和特种合金，以提高阀门的耐久性。同时，还需在阀门表面涂覆防腐涂料，以形成保护层，防止介质腐蚀。此外，定期检查和维护也是的，以确保针型阀始终处于工作状态。

1. 阀体材料的选择是关键。在考虑腐蚀性的同时，还需兼顾耐压耐温能力、经济合理性和购买便捷性等多方面因素。不锈钢和碳钢是阀体的常用材料。

2. 为增强防腐效果，可采取衬里措施，如衬铅、衬铝、衬工程塑料等。在介质条件允许的情况下，这些方法既经济又实用。

3. 在压力和温度较低的场合，选用非金属材料作为阀门主体，通常能显著提高防腐效果。

4. 此外，针型阀阀体外表面还会受到大气腐蚀。为保护阀体，一般会对钢铁材料进行刷漆处理。



J23W-64P 不锈钢焊接管针型阀操作应用案例零件材料

性能规范

外形结构图

J23W-64P 不锈钢焊接管针型阀操作应用案例主要外形尺寸

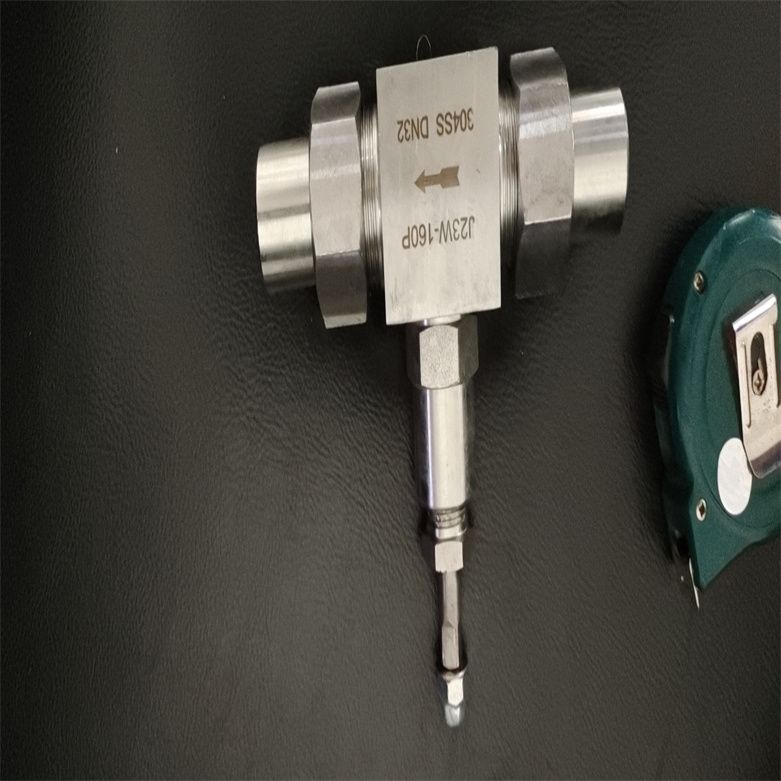

J23W-64P 不锈钢焊接管针型阀操作应用案例实物图片

04J23W-64P 不锈钢焊接管针型阀操作应用案例针型阀的安装注意事项

安装针型阀需注意位置、方向及连接的牢固性，还需要符合相关标准并进行性能试验。在安装针型阀时，必须确保其位置、高度和进出口方向都严格符合设计要求。同时，要留意介质流动的方向，确保与阀体上所标的箭头方向保持一致。此外，连接部分必须牢固紧密，以确保安全使用。

1. 在安装阀门之前，应进行全面的外观检查。阀门的铭牌必须符合国家标准《通用阀门标志》GB 12220的规定，以确保其质量和合规性。

2. 对于那些工作压力超过1.0 MPa或在主干管上起切断作用的阀门，在安装前需进行强度和严密性的性能试验。强度试验时，试验压力应达到公称压力的1.5倍，并持续至少5分钟。在此期间，要检查阀门壳体和填料处是否有渗漏现象。而严密性试验的试验压力则为公称压力的1.1倍，持续时间则需符合GB 50243的标准。只有通过这两项试验的阀门，才可准予使用。

在处理低温介质的管路系统和装置时，推荐选用带有阀盖的低温针型阀。对于炼油装置的催化裂化装置的管路系统，升降杆式针型阀会是一个合适的选择。在化工系统中，面对酸碱等具有腐蚀性的介质，建议选用奥氏体不锈钢制造的全不锈钢针型阀，其阀座密封圈采用聚四氟乙烯，以提供良好的耐腐蚀性。在冶金系统、电力系统、石化装置以及城市供热系统中，若遇到高温介质的管路系统或装置，金属对金属密封针型阀会是理想的选择。若需要进行流量调节，蜗轮蜗杆传动、气动或电动的带V形开口的调节针型阀将满足您的需求。对于石油和天然气的输送主管线，若需清扫管线且埋设于地下，全通径、全焊接结构的针型阀将非常适用；若埋设于地上，则可选择全通径焊接连接或法兰连接的球阀。在成品油的输送管线和贮存设备中，法兰连接的针型阀会是合适的选择。在城市煤气和天然气的管路上，法兰连接和内螺纹连接的针型阀均可适用。对于冶金系统中的氧气管路系统，经过严格脱脂处理的法兰连接的针型阀将确保安全使用。

一、J23W-64P 不锈钢焊接管针型阀操作应用案例针型阀的作用及安装方法

针型阀是一种可调节流量的阀门，广泛应用于各种工业设备中，其作用是调节管路中的流量以控制设备的运转状态。针型阀的安装要点如下：

1.在管道前必须设定过滤装置，以防止杂物和颗粒物堵塞针型阀。同时，在针型阀前端也必须设有过滤网，以避免杂质的进入。

2.针型阀的进口必须和压力表相连，这样可以把压力降至一个合适的范围内。如果压力太高，阀门就会被破坏。

3.针型阀的安装要遵循相关要求和标准，必须保证管道连接处严密无漏。

4.在针型阀的进口和出口之间，要设定控制阀门，这样可以更方便地控制流量。

二、J23W-64P 不锈钢焊接管针型阀操作应用案例压力表的作用及安装方法

压力表是一种测量压力的仪器，可应用于各种工业设备中，其作用是调节管路中的流量以控制设备的运转状态。针型阀的安装要求以下：

1.首先应选择合适的压力表，确保其测量范围符合要求。

2.在安装压力表前，要检查各部件是否正常，以保证精准度。

3.压力表必须与管道连接紧密，确保管道中没有漏气情况。

4.在压力表的入口处要安装针型阀，以便调整进入压力表的压力。

5.在长期使用过程中，要定期检查和维护压力表，确保其精度。

三、J23W-64P 不锈钢焊接管针型阀操作应用案例常见问题及解决方法

1.针型阀在使用过程中出现振动和噪音，应及时检查是否连接完好，并清理杂物和污垢。

2.压力表指针不稳定或波动，可能是连接不牢或精度不够，需检查和更换相关部件。

3.在使用过程中，重要的是要有定期的维护和保养，以延长设备的寿命和确保安全运行。

J23W-64P 不锈钢焊接管针型阀操作应用案例总结：

针型阀和压力表的正确安装方法可以有效地保证设备的正常运转，且延长设备的寿命。因此，在安装和维护过程中需要严格遵守要求和标准。本文介绍了针型阀和压力表的作用和安装步骤，并提出了针对常见问题的解决方案，希望能对使用者有所帮助。
