D941W电动含尘通风蝶阀技术规范

D941W电动含尘通风蝶阀技术规范

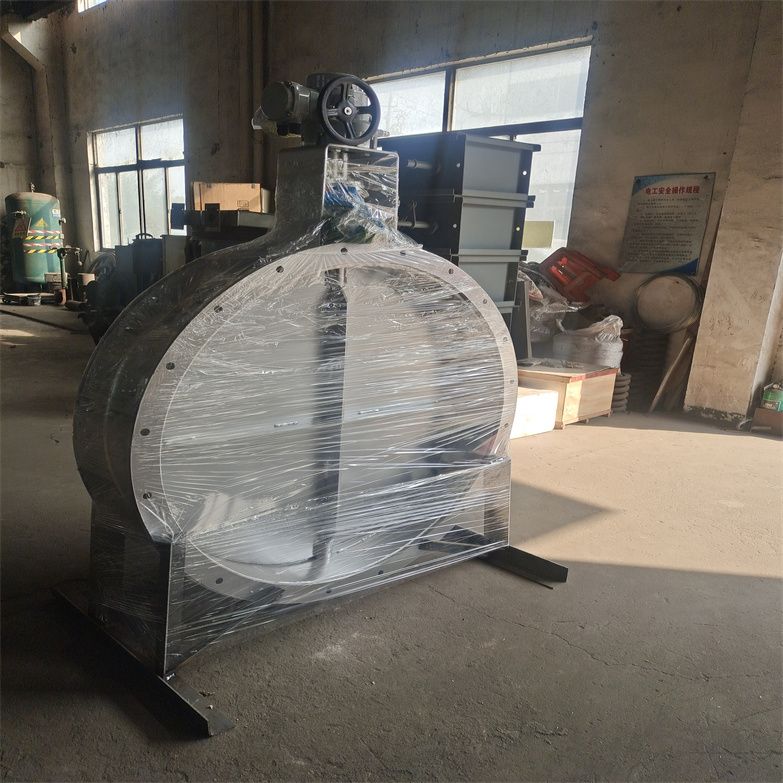

电动通风蝶阀是一种广泛应用于工业通风及环境控制系统的关键设备。它主要通过圆盘形的蝶板在阀体内旋转，来控制管道中空气或其他气体的流量与通断。其结构相对简单，操作灵活，在诸多需要调节风量、进行管道隔离或实现系统压力平衡的场合发挥着重要作用。本蝶阀采用与阀体相同材料加工成密封圈，采用电动或气动传动。其适用温度随阀体选材料而定，公称压力≤0.6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

电动蝶阀的工作原理基于其独特的结构设计，通过电动执行机构（如角行程电动执行机构）控制蝶板的旋转来实现对流体通道的开启、关闭和调节。

二、D941W电动含尘通风蝶阀技术规范结构与分类

电动蝶阀通常由角行程电动执行机构和蝶阀本体组成。角行程电动执行机构提供动力，使蝶板能够绕其轴线旋转，从而实现阀门的开启、关闭和调节功能。

根据动作模式的不同，电动蝶阀可以分为开关型和调节型两种：

• 开关型电动蝶阀直接接通电源，通过正反导向完成开关动作。

• 调节型电动蝶阀则接收工业自动化控制系统预设的参数值信号，完成调节动作。

此外，电动蝶阀的密封形式主要有软密封型和硬密封型两种：

• 软密封型通常采用橡胶环密封，适用于常温、低压的流体介质。

• 硬密封型则采用金属环密封，适用于高温、高压的流体介质。

电动蝶阀的连接方式也多样，包括法兰式和对夹式等，使其能够适应不同的安装需求。

三、D941W电动含尘通风蝶阀技术规范性能特点

1. 结构简单：电动蝶阀的零部件较少，结构相对简单，易于安装和拆卸。

2. 体积小、重量轻：电动蝶阀的体型小巧，重量轻，便于携带和安装。

3. 操作方便：采用电动执行器控制阀门开闭，操作简单方便，无需人工操作，节约人力成本。

4. 密封性能好：电动蝶阀的密封面采用高性能材料制成，密封性能可靠，能够确保介质在阀门关闭状态下不泄漏。

5. 流体阻力小：电动蝶阀的流道设计合理，流体通过时流通阻力小，不易产生压降。

6. 响应速度快：电动执行器工作速度快，响应迅速，可以快速调节阀门开度，满足不同工况下的流量调节要求。

7. 适用范围广：电动蝶阀适用于各种流体介质，包括气体、液体、混浊液体等，可广泛应用于化工、石油、电力、水利、食品医药等多个领域。

四、D941W电动含尘通风蝶阀技术规范应用领域

电动蝶阀在多个领域中发挥着重要作用，具体应用领域包括但不限于：

1. 水利工程：用于水池、水塔等的水位控制和调节，通过调节水位来实现对水的流量和压力的控制。

2. 石油化工：用于各种工艺流程中的流体控制，如石油炼制过程中油品的流量控制。

3. 电力行业：用于各种热力设备和锅炉的蒸汽控制，通过调节电动蝶阀的开启角度来控制蒸汽流量，从而实现对设备运行效率的优化。

4. 食品医药：用于各种流体食品和药品的生产和加工过程中，通过调节电动蝶阀的开启角度来控制液体的流量和速度，从而实现对生产过程的精确控制。

其主要特点为：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、力矩小，操作方便，省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

This butterfly valve is made of the same material as the valve body to be machined into a sealing ring with electric or pneumatic transmission. The applicable temperature is determined according to the body selection material, and the nominal pressure is not equal to 0.6mpa, which is generally applicable to the ventilation regulating medium flow in industry, metallurgy, environmental protection and other pipelines. Its main features are:

1. The design is novel, reasonable, unique structure, light weight and fast.

2. Small torque, convenient operation and convenient operation.

3. Adapt the materials to meet the low, medium and high temperature and corrosive media.

产品特征 Spericfications

适用介质：煤气、含尘报体和烟道气

适用温度：-29~350℃

驱动方式：手动、气动、电动、液动等

公称压力：0.1~0.6MPa

公称通径：DN100~4500mm

Applicable media: Gas, dust and flue gas

Applicable temperature: -29~350℃

Driver: manual, pneumatic, electric, hydraulic, etc

Nominal pressure: 0.1~0.6MPa

Nominal size: DN100~4500mm

D941W电动含尘通风蝶阀技术规范试验压力 Test prssure

技术规范 Technical specification

主要零件和材质 Main parts and materials

D941W电动含尘通风蝶阀技术规范从结构上来看，电动通风蝶阀主要由几个核心部分构成。

1、阀体。这是阀门的外壳，通常采用碳钢、不锈钢或其他合金材料制成，以承受管道系统的压力和环境腐蚀。其设计多为圆形或方形通道，便于与通风管道连接。

2、蝶板。这是阀门的核心调节部件，形状类似圆盘，安装在阀体内部的转轴上。蝶板的材质选择需考虑介质的特性，常见的有不锈钢板、铝合金板或覆有密封材料的复合板。通过旋转角度的变化，可以实现从全开到全关的无级调节。

3、阀轴。它将蝶板与外部执行机构连接起来，负责传递扭矩。阀轴通常需要良好的强度和耐腐蚀性，并配有轴承或轴套以确保转动顺畅。

4、密封件。用于确保蝶板在关闭位置时与阀体之间的密闭性，防止介质泄漏。密封材料多样，如橡胶、硅胶、聚四氟乙烯等，根据介质的温度、腐蚀性及洁净度要求进行选择。

5、电动执行机构。这是阀门的驱动和控制核心。它将电能转化为机械能，驱动阀轴和蝶板旋转。执行机构通常内置电机、减速齿轮组、控制电路板和位置反馈装置，可以接收来自控制系统的标准信号，实现精确的定位和自动化控制。

电动通风蝶阀的工作原理清晰明了。当控制系统发出指令，电动执行机构开始工作，电机驱动减速机构，进而带动阀轴旋转。固定在阀轴上的蝶板随之转动。当蝶板平面与气流方向平行时，阀门处于全开状态，流阻*小，介质可顺畅通过。当蝶板旋转至与气流方向垂直时，阀门处于关闭状态，理论上完全阻断介质流动。在0度到90度之间任意位置停留，即可实现对流通截面积的连续调节，从而精确控制流量。执行机构内部的位置传感器会将蝶板的实时开度信号反馈给控制系统，形成闭环控制，确保调节精度。

D941W电动含尘通风蝶阀技术规范这种阀门拥有多方面的显著特点。

1、结构紧凑，重量较轻。相对于同口径的其他阀门，其安装所需空间更小，对管道支撑结构的要求也较低。

2、启闭迅速，调节性能好。蝶板只需旋转四分之一圈即可完成从全开到全关的动作，响应速度快。并且开度与流量特性曲线较为平缓，便于实现流量的线性调节。

3、操作方式便捷，易于实现自动化。电动驱动方式使其可以轻松集成到中央控制系统中，实现远程控制和程序化运行，大大降低了人工操作的强度和安全风险。

4、维护相对简单。由于其结构不复杂，日常维护主要集中在执行机构的检查和密封件的状态评估，拆卸和更换部件较为方便。

5、流通能力大，流阻小。当阀门全开时，蝶板对介质的阻挡很小，因此压力损失较小，有助于降低系统运行能耗。

在实际应用中，电动通风蝶阀根据其具体设计和密封等级，适用于多种场景。

1、工业厂房通风。用于调节车间送风、排风系统的风量平衡，保障室内空气质量与温湿度环境。

2、中央空调系统。安装在空调送、回风主管或分支管道上，用于区域风量调节和系统动态平衡控制。

3、除尘与环保系统。在除尘管道或废气处理装置中，用于切断或调节气流，配合工艺要求。

4、建筑消防排烟。作为消防排烟系统的一部分，在火灾发生时按指令开启，引导烟雾排出。用于此场景的阀门需满足严格的耐火性能要求。

5、电站与动力工程。用于锅炉送风、烟气循环等系统的风量控制。

6、物料输送。在气力输送系统中，用于控制输送空气的启闭与流量。

D941W电动含尘通风蝶阀技术规范在选择合适的电动通风蝶阀时，需要综合考虑多个技术参数。

1、公称尺寸。即阀门口径，多元化与连接管道的尺寸相匹配，这是基本条件。

2、工作压力。需明确阀门需要承受的正常工作压力及可能的压力波动范围。

3、介质特性。包括介质的类型、温度、湿度、是否含有腐蚀性成分或粉尘颗粒等，这些直接影响阀体、蝶板和密封材料的选型。

4、泄漏率。根据系统对密闭性的要求，选择不同密封等级的阀门，从经济型到接近零泄漏的高性能型。

5、连接方式。常见的有法兰连接、对夹连接等，需与管道设计一致。

6、执行机构要求。包括电源规格、控制信号类型、开关时间、防护等级等。防护等级决定了阀门在潮湿、多尘环境下的可靠工作能力。

7、特殊要求。如用于高温环境需考虑耐温材料，用于防爆环境则需选用防爆型执行机构。

安装与日常维护是保证电动通风蝶阀长期稳定运行的关键环节。安装前应核对阀门规格型号，检查外观有无损伤，并清除管道内异物。安装时需确保阀门法兰与管道法兰对中平行，均匀对称拧紧螺栓，避免因应力不均导致泄漏或阀体变形。阀门的安装方位应考虑执行机构的可操作性和维护空间。电气接线应严格按照说明书进行，并做好接地保护。

日常维护主要包括定期检查阀门外部状况，清理表面积尘；检查执行机构运行是否平稳，有无异常声响；定期测试阀门的全开和全关位置是否准确，信号反馈是否正常。对于密封性能，应关注其变化，必要时按周期更换密封部件。长期不动作的阀门，也应定期进行启闭操作，以防止机构卡涩。

总结来说，电动通风蝶阀是现代工业与建筑环境控制系统中不可或缺的组成部分。其核心要点可以归纳为：

1、结构简洁高效，由阀体、蝶板、阀轴、密封件和电动执行机构组成，通过蝶板旋转实现快速启闭与精确调节。

2、具备紧凑轻便、调节性能好、易于自动化集成和维护方便等突出特点，适用于通风、空调、环保、消防等多种气体流量控制场景。

3、正确选型、规范安装与定期维护是保障其可靠运行和延长使用寿命的关键，选型需综合考虑尺寸、压力、介质、泄漏率及执行机构要求等多方面因素。

五、D941W电动含尘通风蝶阀技术规范维护与保养

为了保证电动蝶阀的正常运行和延长使用寿命，需要进行定期的维护保养。具体维护保养措施包括：

1. 定期检查电动蝶阀的外观是否有明显损坏或变形。

2. 检查蝶阀座封面和轴承的密封情况，确保无泄漏。

3. 清除电动蝶阀上的灰尘和杂物，并保持清洁。

4. 定期检查电动执行器的电源接线是否松动或腐蚀，确保电路连接正常。

5. 检查电动驱动装置的运行状态，观察电动执行器是否能正常开关。

6. 定期检查电动执行器的电机、减速机、传感器等部件的运行状态，确保其正常工作。

7. 检查电动执行器的控制电缆是否正常，没有断裂现象。

8. 定期检查电动执行器的油封和轴承的润滑情况，如有需要，及时添加润滑油。

9. 定期检查电动蝶阀的阀体是否有渗漏情况，如有需要及时检修或更换密封圈。

10. 检查阀体内部是否有异物或沉淀物，如有需要清除。

11. 定期检查阀体的连接螺栓是否松动，如有需要及时紧固。

12. 定期检查电动蝶阀的阀盘是否有变形、磨损或腐蚀情况，如有需要及时更换。

13. 检查阀盘与阀座之间的密封性能，如有泄漏需要更换密封圈。

14. 检查电动蝶阀的阀杆是否有变形、折断或腐蚀情况，如有需要及时更换。

15. 定期检查阀杆的润滑情况，如有需要及时添加润滑油。

综上所述，电动蝶阀以其结构简单、操作方便、密封性能好、适用范围广等优点而广泛应用于多个领域。在使用过程中，应严格按照安装和维护要求进行操作和保养以确保其长期稳定运行。
