Y42F工业管道系统水减压阀术语和定义

一、Y42F工业管道系统水减压阀术语和定义适用范围

阀门类型与应用场景：GB/T 12244 - 2006 标准适用于工业管道系统中使用的减压阀，包括蒸汽、水、空气等介质的减压。这些减压阀在化工、供热、供水等众多工业领域广泛应用，能够将入口处的高压介质降低到规定的出口压力，以满足下游设备或系统的压力要求。

参数范围：标准涵盖了不同公称压力和公称尺寸范围的减压阀，但具体的压力和尺寸范围可能因减压阀的类型和结构而有所不同。一般来说，适用于各种常见的工业压力和管道尺寸。

二、Y42F工业管道系统水减压阀术语和定义引用标准

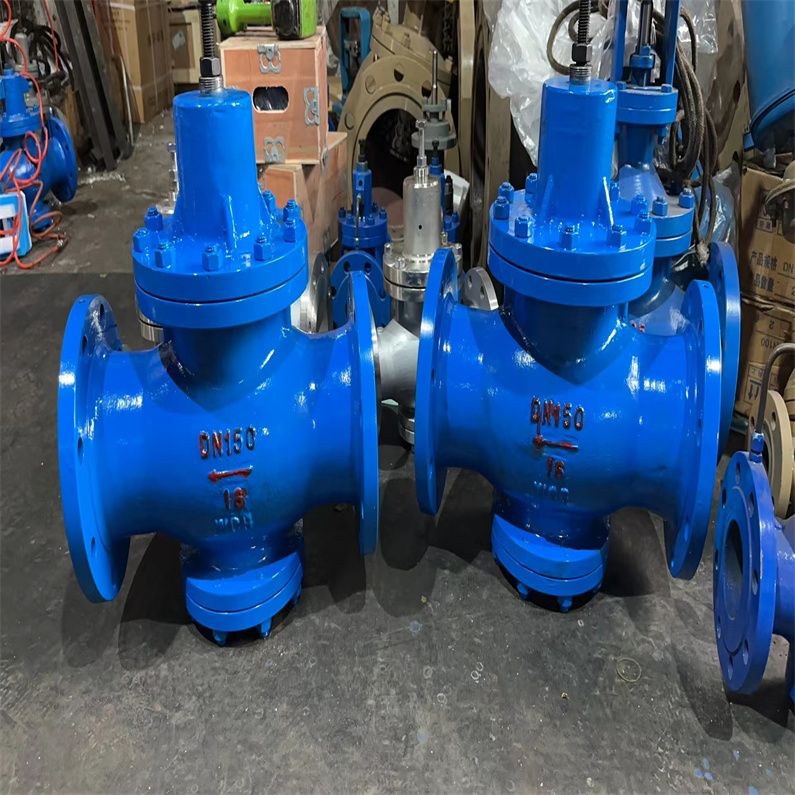

引用了如 GB/T 1047（管道元件 DN（公称尺寸）的定义和选用）、GB/T 1048（管道元件 PN（公称压力）的定义和选用）、GB/T 12220（工业阀门 标志）等一系列标准。这些引用标准为减压阀在尺寸规格、压力等级标识、标志等多个方面提供了基础依据，保证了本标准与其他相关标准的一致性和协调性。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

三、Y42F工业管道系统水减压阀术语和定义术语和定义

对减压阀相关的关键术语进行了明确的定义，如 “减压阀”（通过调节机构将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门）、“减压比”（减压阀进口压力与出口压力之比）等。这些准确的术语定义有助于在行业内统一交流语言，避免因概念模糊而产生误解，确保标准的有效执行。

【 工作原理 】

接下来，我们了解一下减压阀的工作原理和主要作用。 减压阀通过内部流道的局部阻力降低水压，并自动调节水压差。这种降低的水压范围会由连接阀瓣的薄膜或活塞两侧的进出口水压差自动进行调节。其定比减压原理是利用阀体中的浮动活塞来控制水压比，进出口端的减压比与进出口侧活塞面积成反比。这种减压阀具有工作平稳、无振动、无弹簧锈蚀和金属疲劳失效等优点，同时具备良好的密封性能，既减动压又减静压。

【 主要作用与优点 】

虽然水流通过减压阀会产生一定的水头损失，但总体而言，它能够 优化系统流量分布，改善系统布局与工况，因此仍被视为节能的解决方案。在介质为蒸汽的场合，推荐使用先导活塞式或先导波纹管式减压阀。为了便于操作、调整和维修，减压阀通常应安装在水平管道上。

四、Y42F工业管道系统水减压阀术语和定义结构形式

阀体结构：阀体通常为铸造或锻造结构，其内部设计有进口、出口和减压元件的安装空间。阀体的形状和结构要能够承受进口压力和减压过程中产生的压力差，并且保证介质在阀体内的流动路径合理，减少压力损失。常见的有直通式和角式等结构形式。

减压元件与调节机构：减压元件是减压阀的核心部件，如活塞、膜片等，通过改变介质的流通面积或流速来实现减压功能。调节机构与减压元件相连，用于根据需要调整出口压力。调节机构可以是手动、气动或电动的，其精度和可靠性对减压阀的性能至关重要。

导阀结构（如果有）：部分减压阀还配备有导阀，导阀可以预先控制主阀的开启和关闭，提高减压阀的响应速度和调节精度，特别是在流量变化较大的情况下。

五、Y42F工业管道系统水减压阀术语和定义技术要求

压力 - 温度等级：规定了不同公称压力对应的温度范围。由于温度会影响减压阀的材料性能和密封性能等，所以在合适的温度范围内，减压阀才能正常工作，确保其出口压力的稳定。对于不同的介质，这个温度范围可能会有所调整。

材料要求：

（1）阀体材料可根据介质的腐蚀性、压力和温度等因素选择，如碳钢、合金钢、不锈钢等。减压元件和密封材料的选择要考虑其在压力、温度和介质环境下的耐受性，以保证良好的减压效果和密封性能。例如，密封材料可能需要具备良好的弹性和耐腐蚀性，以防止泄漏。

（2）材料的化学成分和力学性能都应符合相应的国家标准或行业标准。

尺寸与公差：明确了减压阀的公称尺寸、结构长度、法兰尺寸等尺寸参数。这些尺寸的标准化有助于减压阀在不同管道系统中的互换性。并且规定了各部件的尺寸公差范围，以确保减压阀的制造精度，保证阀门的质量和性能稳定性。

六、Y42F工业管道系统水减压阀术语和定义性能要求：

减压性能要求：减压阀应能够在规定的进口压力变化范围内，将出口压力稳定在设定值的一定公差范围内。例如，在进口压力有一定波动的情况下，出口压力的波动不应超过规定的允许偏差，这对于保证下游设备的正常运行至关重要。

流量特性要求：在不同的进口压力和流量条件下，减压阀的流量 - 压力特性应符合标准规定。即随着流量的增加或减少，出口压力的变化应在合理范围内，并且要保证在额定流量范围内，减压阀不会出现阻塞或失控等现象。

密封性能要求：在正常工作压力下，减压阀应保持良好的密封性能，防止介质泄漏。对于不同类型的密封（如金属密封和非金属密封），标准规定了相应的泄漏量允许值，通过严格的密封试验来检验。


Y42F工业管道系统水减压阀术语和定义性能规范

减压阀流量系数(Cv)

主要零件材料

外形结构图

Y42F工业管道系统水减压阀术语和定义主要外形尺寸

Y42F工业管道系统水减压阀术语和定义安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

七、Y42F工业管道系统水减压阀术语和定义试验方法

压力特性试验：通过改变进口压力，在不同的进口压力下测量出口压力，记录并分析出口压力的变化情况，以验证减压阀的减压性能是否符合标准要求。试验过程中要注意控制流量等其他因素的稳定。

流量特性试验：在固定进口压力的情况下，改变通过减压阀的流量，测量相应的出口压力，绘制流量 - 压力特性曲线，检查曲线是否符合标准规定的特性范围。

密封试验：在正常工作压力和静止状态下，采用适当的方法（如气泡法等）检查减压阀的密封性能，测量并记录泄漏量，判断是否符合标准要求。

减压阀的安装与调试

减压阀作为重要的流体控制设备，广泛应用于各种工业领域。其作用在于将较高的上游压力降低至所需的下游压力，并保持该压力稳定。为了确保减压阀能够正常工作，并发挥其应有的作用，正确的安装与调试显得尤为重要。接下来，我们将深入探讨 减压阀的安装与调试步骤，帮助您轻松解决可能遇到的问题。

【 减压阀安装步骤 】

【 安装前准备 】

首先，需要 关闭减压阀前的闸阀，并开启减压阀后的闸阀，以营造一个下游低压的环境。

【 具体的安装步骤 】

1. 接着，将调节螺钉逆时针旋转至*上端，也就是相对*低的出口压力位置，然后关闭减压阀后的闸阀。

2. 随后，缓慢地开启减压阀前的闸阀，直至完全打开。

3. 在开启过程中，需顺时针缓慢旋转调节螺钉，将出口压力调整至所需水平（以阀后表压为准）。一旦调整完成，应锁定锁紧螺母并再次开启减压阀后的闸阀。

4. 如果在调整过程中发现出口压力高于设定值，必须从步开始重新调整，且调整方向只能从低压向高压进行。

八、Y42F工业管道系统水减压阀术语和定义检验规则

出厂检验：每台减压阀出厂前都要进行全面的检验，包括外观检查（检查阀门表面是否有砂眼、裂纹等缺陷）、尺寸检查（确保阀门尺寸符合标准要求）、压力试验（压力特性试验和密封试验）等。只有检验合格的阀门才能出厂销售。

型式检验：在新产品试制、老产品转厂生产、产品结构或材料有重大改变等情况下，需要进行型式检验。型式检验项目涵盖标准规定的所有技术要求和试验项目，以全面评估产品的性能和质量是否符合标准要求。

一、选型规范

1. 根据给水系统的工作压力、流量和介质等参数选型，要求减压阀的额定流量不能小于系统实际流量。

2. 减压阀的额定压力应满足系统所需的*大工作压力，同时要确保减压阀的过流能力满足系统*大流量的要求。

3. 选择减压阀时，还需考虑介质特性、使用环境等因素。

二、安装规范

1. 减压阀应安装在给水管道的高处，避免水锤和气袋的产生。

2. 减压阀与管道之间应安装支撑架，减轻阀门的负荷，防止阀门倾斜和变形。

3. 减压阀进口处应设置过滤器，防止管道内杂质堵塞阀门，保证减压阀的正常运行。

4. 减压阀进口和出口处的管道连接应牢固可靠，防止渗漏。

5. 安装减压阀前，应清洁管道和阀门内部，避免杂物进入减压阀内部。

三、维护规范

1. 减压阀应定期检查，发现异常情况及时处理。

2. 检查减压阀阀门是否正常启闭，是否卡滞、卡阻。

3. 检查减压阀进口和出口处的管道是否渗漏。

4. 定期清洗减压阀内部及进口处的过滤器，保持减压阀的通畅。

5. 定期测量系统的工作压力和流量，避免超过减压阀的*大工作压力和额定流量。

通过对给水减压阀的选型、安装和维护规范的要求，可以确保减压阀的正常运行，保障给水系统的安全稳定运行。在实际应用中，还需根据不同情况进行具体设置和操作。

九、Y42F工业管道系统水减压阀术语和定义标志、包装、运输和贮存

标志：减压阀产品应在明显位置标注公称直径、公称压力、进口和出口压力范围、材料代号、制造商名称或商标等信息。这些标志有助于用户在安装、使用和维护过程中准确识别减压阀的参数和特性，特别是压力相关信息，对于正确使用减压阀至关重要。

包装、运输和贮存：减压阀应进行适当的包装，采用防震、防潮等包装材料和方式，防止在运输和贮存过程中受到损坏。在包装上要标明产品名称、规格、数量、重量、生产日期等信息。在贮存方面，要存放在干燥、通风、避免阳光直射的环境中，对于长期贮存的减压阀，可能需要定期检查其性能。
