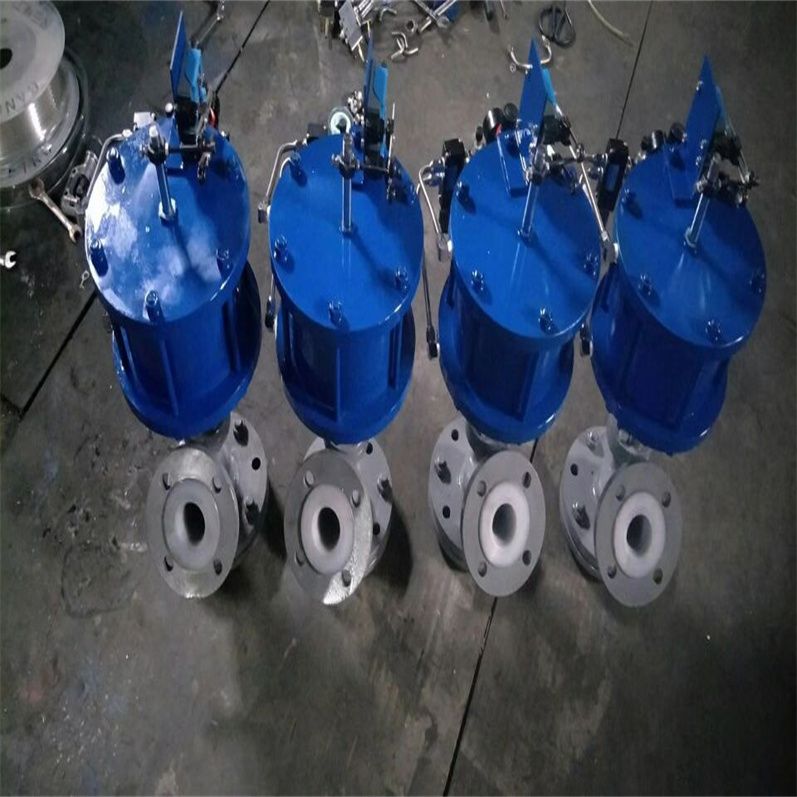

气动不锈钢衬氟放料阀在釜底应用案例

一、气动不锈钢衬氟放料阀在釜底应用案例应用

化工行业：进口气动不锈钢衬氟放料阀在化工行业中得到了广泛应用，主要用于处理各种酸、碱、盐、氧化剂和其他强腐蚀性介质。它们被用作碱化工等高腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置，确保设备和人员的安全。气动不锈钢衬氟放料阀在多个行业中具有广泛的应用，主要得益于其优异的耐腐蚀性能和稳定的机械强度。以下是对其应用与选型的详细分析：

制药行业：制药行业对产品的纯净度和卫生标准有很高的要求，进口不锈钢衬氟放料阀能够满足这些要求，因为它们不会产生任何杂质和污染，且易于清洁和维护。

食品行业：在食品行业中，进口气动不锈钢衬氟放料阀也发挥着重要作用。它们能够在高温高压和腐蚀性环境下稳定运行，确保输送和加工过程的安全。

二、气动不锈钢衬氟放料阀在釜底应用案例选型

在选型气动不锈钢衬氟放料阀时，需要考虑以下主要因素：在石油化工、冶金、电力等工业领域，流体控制设备的性能直接影响生产效率和安全性。FL41F/W上展式放料阀作为一种高效、可靠的阀门类型，广泛应用于各类严苛工况下的介质排放与截断。本文将围绕其结构特点、工作原理、应用场景及技术优势展开介绍，并结合行业背景，帮助读者优秀了解这一重要设备。

#1.FL41F/W上展式放料阀的结构与设计

FL41F/W上展式放料阀采用独特的“上展式”设计，阀瓣向上运动实现开启，向下压紧完成密封。其核心部件包括阀体、阀瓣、阀杆、密封圈和驱动装置（手动、气动或电动）。与普通放料阀相比，其结构更紧凑，流道更通畅，可有效减少介质残留和堵塞风险。

阀体材质通常根据介质特性选择，如碳钢、不锈钢或特殊合金，以适应腐蚀性、高温或高压环境。密封部分多采用聚四氟乙烯（PTFE）或金属硬密封，确保长期使用的可靠性。阀门符合GB、API、ANSI等国际通用标准，满足不同行业的规范要求。

#2.工作原理与操作方式

FL41F/W阀门通过阀杆的轴向运动控制阀瓣开闭：

-开启状态：阀瓣向上提升，介质从阀体底部流入，通过敞开的流道快速排出。

-关闭状态：阀瓣下压与阀座紧密贴合，形成密封，阻断介质流动。

操作方式灵活多样：手动阀门通过手轮或杠杆驱动；自动化需求较高的场景可配置气动或电动执行器，实现远程控制或系统联锁。这种设计特别适合需要频繁启闭或精确调节的工况。

#3.典型应用场景

FL41F/W上展式放料阀凭借其耐压、耐腐蚀和高效排放特性，被广泛应用于以下领域：

-石油化工：反应釜、储罐的物料排放及管道切换。

-冶金与电力：高温炉渣、粉煤灰的收集与处理。

-水处理与环保：污水处理厂的污泥排放及化学药剂投加。

气动不锈钢衬氟放料阀在釜底应用案例介质特性：

明确阀门将用于哪种介质，因为不同的介质对阀门的材料和性能有不同的要求。

了解介质的腐蚀性，以便选择耐腐蚀性能强的衬氟材料，如聚四氟乙烯（PTFE）、FEP（F46）等。特别注意介质中是否含有能够破坏氟塑料的化学物质，以避免衬里层失效。

工作压力和温度：

根据工艺要求确定阀门的工作压力范围，确保所选阀门能够在该压力范围内稳定工作。

了解介质的温度范围，以确保所选阀门能够在预期的温度下正常工作。衬氟材料通常具有较好的耐温性能，但不同种类的衬氟材料耐温范围可能有所不同。

阀门类型和结构：

根据工艺需求选择合适的阀门结构。例如，上展式放料阀的阀瓣向上开启，适用于需要排空物料或防止物料堵塞的场合。

选择气动控制并具备手动操作功能，以确保在气动控制失效时能够手动操作阀门。

密封性能和材质：

选用氟塑料作为密封材料，具有优异的耐腐蚀性和密封性能。特别注意密封圈和密封面的材质选择，以避免介质对密封件的腐蚀和磨损。

确保阀门的密封结构能够满足密封要求，避免泄漏。部分产品可能采用四级加载弹性密封设计，进一步提高了密封性能。

流量特性和尺寸：

根据系统的流量需求选择合适的阀门尺寸和流量特性（如直线型、等百分比型等）。

根据系统的管道口径和工作流量要求，选择合适的阀门通径。通常，阀门的通径用DN值表示，如DN25、DN50等。

其他因素：

根据工艺需求选择是否带附件的阀门，如限位开关、位置指示器等。

了解阀门的制造标准，如符合国标、美标、德标等，以确保其质量和可靠性。

选择的产品，如等，这些品牌通常具有较高的产品质量和可靠性。

选择提供良好售后服务和技术支持的供应商，以确保在使用过程中获得必要的技术帮助。

综上所述，进口气动不锈钢衬氟放料阀以其优异的耐腐蚀性能和稳定的机械强度在多个行业中发挥着重要作用。在选型和应用过程中，用户应根据实际工况和需求进行合理选型和安装，以确保阀门的正常运行和长期稳定性。用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

气动不锈钢衬氟放料阀在釜底应用案例产品特点

1、采用氟塑料衬里层的放料阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2、流体阻力小，内壁光滑，流道通畅是所有阀类中流体阻力*小的一种。
3、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
4、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；

气动不锈钢衬氟放料阀在釜底应用案例衬氟材料

主要零件材质

气动不锈钢衬氟放料阀在釜底应用案例外形结构图

气动不锈钢衬氟放料阀在釜底应用案例主要外形尺寸（上展式）

主要外形尺寸（下展式）

用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

气动衬氟放料阀是一种广泛应用于各种工业领域的阀门，特别适用于强酸、强碱等高腐蚀性介质。该阀门由麦克维尔公司生产，其特点包括结构紧凑、密封性能好、耐腐蚀性强等。在本文中，我们将详细介绍该阀门的安装、调试、使用和维护方法。

二、气动不锈钢衬氟放料阀在釜底应用案例安装与调试

1. 安装前准备

在安装气动衬氟放料阀之前，请确保已经阅读了本手册并熟悉了操作方法。同时，检查阀门是否完好无损，型号、规格是否与要求相符。此外，还需要准备必要的安装工具和材料。

2. 安装步骤

（1）将阀门放置在预定的位置，确保阀门与管道连接口对齐。

（2）使用螺栓将阀门与管道连接牢固。

（3）根据现场实际情况，调整阀门的安装角度，确保阀门能够正常工作。

3. 调试步骤

（1）检查气源是否正常，气压是否符合要求。

（2）打开气源，将阀门的手动开关转到自动位置。

（3）观察阀门的动作情况，确保阀门能够正常开启和关闭。

（4）进行泄漏测试，确保阀门密封性能良好。

三、气动不锈钢衬氟放料阀在釜底应用案例使用方法

1. 手动操作

在手动模式下，可以通过旋转手轮来开启或关闭阀门。需要注意的是，在开启或关闭阀门时，要缓慢操作，避免对阀门造成损坏。

2. 自动操作

在自动模式下，可以通过调节电磁阀来控制阀门的开启和关闭。同时，还可以通过连接的传感器实时监测管道内的介质情况。当管道内的介质达到预设值时，阀门会自动开启或关闭。

四、气动不锈钢衬氟放料阀在釜底应用案例维护方法

1. 定期检查

为了确保气动衬氟放料阀的正常工作，建议定期进行检查。检查的内容包括：阀门的密封性能、阀芯和阀座的磨损情况、弹簧的疲劳程度等。

2. 保养与维修

如果发现阀门有泄漏、卡涩等问题时，应及时进行维修和保养。在维修过程中，应注意保护阀门的其他部分不受损坏。同时，需要更换的零部件应使用原厂配件或性能相媲美的产品。
