D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例

D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例

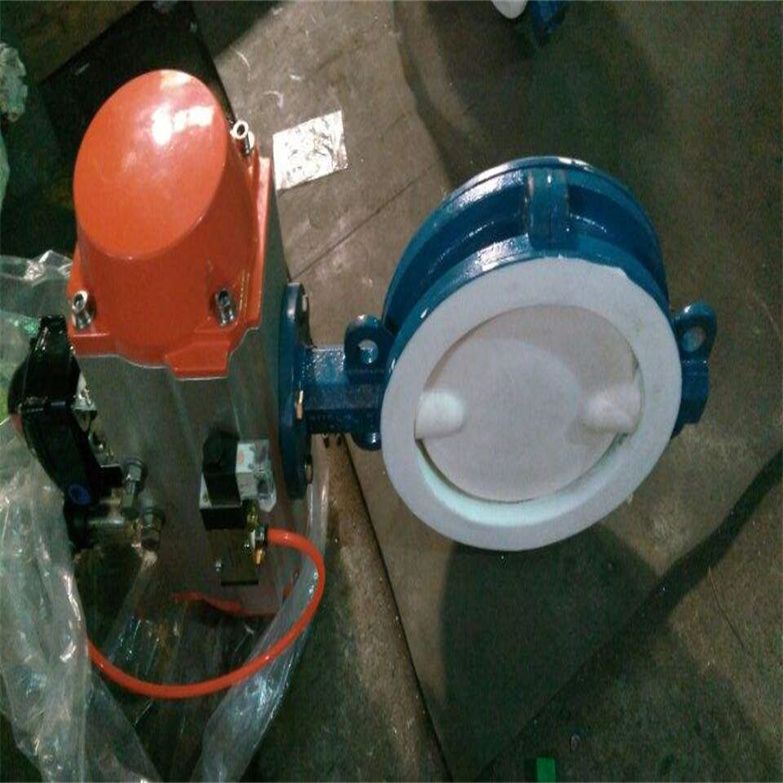

气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，气动衬氟蝶阀操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。气动衬四氟蝶阀适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。气动衬四氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

衬氟气动蝶阀的选型及使用衬氟气动蝶阀是一种新型的阀门，它采用双偏心结构，使得密封面之间磨损小，并具有越关越紧的密封性能。该阀门采用软硬多层复合密封圈固定在阀板上，当关闭通道时硬质合金在金属片上受力变形产生自锁力矩。弹性体中间层起到定位作用。由于多层软硬材料的合理匹配使本实用新型阀门具有良好的流体控制特性和关闭密封性能。气动对夹式衬氟蝶阀是一种高性能的流体控制设备，它结合了气动驱动的高效性、对夹式连接的便捷性以及氟塑料的耐腐蚀性，以下是关于其基本概念的详细阐述：

一、D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例结构特点

气动执行机构：气动执行机构是进口气动对夹式衬氟蝶阀的动力源，它利用压缩空气或气体作为动力，通过气缸、活塞等元件将气压能转换为机械能，从而驱动阀杆和阀板旋转。

对夹式连接：对夹式连接是进口气动对夹式衬氟蝶阀的一种独特连接方式，它使得阀门能够方便地安装在管道上，而无需焊接或螺栓连接。这种连接方式不仅简化了安装过程，还减小了阀门的整体尺寸和重量。

氟塑料衬里：氟塑料（如聚四氟乙烯PTFE）作为进口气动对夹式衬氟蝶阀的主要衬里材料，具有优异的耐腐蚀性能。它能够抵抗多种强腐蚀性介质的侵蚀，从而延长阀门的使用寿命。同时，氟塑料还具有良好的密封性能和耐磨性能。

蝶阀本体：蝶阀本体包括阀体、阀板、阀杆等部件。阀体通常采用高强度材料制造，具有良好的强度和刚度。阀板在阀体内旋转，通过改变旋转角度来调节介质的流量。

二、D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例工作原理

进口气动对夹式衬氟蝶阀的工作原理基于气动执行机构对蝶阀阀板的驱动。当气动执行机构接收到控制信号时，它会通过气缸、活塞等元件将气压能转换为机械能，驱动阀杆和阀板在阀体内做0~90的旋转。阀板的旋转角度决定了管道中介质的流通面积，从而实现对流量的精确调节。通过调整控制信号的大小和频率，可以实现对进口气动对夹式衬氟蝶阀流量的连续、精确控制。

三、D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例应用领域

进口气动对夹式衬氟蝶阀因其独特的性能和广泛的应用领域，在多个工业领域中发挥着重要作用。例如：

化工行业：在化工生产中，由于介质多为腐蚀性或高温高压流体，进口气动对夹式衬氟蝶阀凭借其优异的耐腐蚀性能和耐高温性能，成为控制这类介质流动的理想选择。

电力行业：在电力行业中，进口气动对夹式衬氟蝶阀常被用于控制锅炉、汽轮机等关键设备的流体介质。通过调节蒸汽、冷却水等流体的流量，可以优化发电过程，提高能源利用效率。

环保工程：在环保工程中，进口气动对夹式衬氟蝶阀被广泛应用于各种污水处理、废水处理等工程中的流量控制。

其他行业：此外，进口气动对夹式衬氟蝶阀还广泛应用于制药、食品、冶金、矿山等行业中，用于控制各种腐蚀性、高温、高压介质的流动。

四、D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例性能优势

耐腐蚀性强：采用氟塑料作为衬里材料，使得进口气动对夹式衬氟蝶阀具有优异的耐腐蚀性能，能够抵抗多种强腐蚀性介质的侵蚀。

密封性能好：采用多层软叠式密封圈或软性T形密封环，结合氟塑料的耐腐蚀特性，实现了良好的密封效果，防止介质泄漏。

操作简便：气动执行器控制蝶板的旋转，无需人工到现场操作，节约了人力资源和时间。同时，对夹连接方式使得阀门安装简便快捷。

结构紧凑：对夹连接方式使得阀门结构紧凑，安装空间小，适用于各种管道系统。

综上所述，进口气动对夹式衬氟蝶阀是一种高性能、多功能的流体控制设备，具有耐腐蚀性强、密封性能好、操作简便和结构紧凑等优点。在多个工业领域中，它都发挥着重要的作用，为工业生产提供了可靠的流体控制保障。

D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例衬氟气动蝶阀的特点：

1、结构简单、体积小、重量轻；

2、其连接方式为法兰式，安装方便；

3、维修方便；

4、在全开或全闭时整个流通直通无阻；

5、介质流向可由电动头（手轮）进行选择；

6、驱动功率消耗低；

7、可根据客户要求配置防爆装置；

8、可根据用户需求订制特殊尺寸。

产品用途：
用于煤气管道上的切断和接通管路中的介质流量调节与控制。

D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例零部件材料

技术参数

D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例连接尺寸

对夹式蝶阀，作为工业管路中不可或缺的阀门类型，以其紧凑的结构和便捷的安装方式著称。其安装过程简便，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密连接，即可实现对管路流体介质的精准控制。这种阀门特别适用于空间有限或管道间距较短的场景。当蝶阀完全开启时，其蝶板的厚度成为介质通过阀体的唯一阻碍，从而使得通过该阀门的压力降维持在较低水平，展现出卓越的流量调控能力。

011. D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例对夹式蝶阀安装前须知

1.1 ▍ 准备事项

在开始安装之前，务必使用空气喷洗来清除配管上的杂物，并确保配管内面已用清水彻底清洗。仔细核对阀门的使用情况，确认其是否符合性能规范的要求，特别是温度和压力条件。仔细检查阀门通道及密封面，清除任何杂物以确保密封性能。

1.2 ▍ 安装准备要求

阀门开箱后应立即进行安装，避免随意松动阀门上的紧固螺钉或螺母。确保使用专为对夹式蝶阀设计的蝶阀法兰片进行安装。电动蝶阀可以安装在任何角度的管道上，但为了维护方便，建议避免倒置安装。在安装蝶阀法兰盘时，必须确保法兰面与密封橡胶准确对中，并均匀拧紧螺钉。同时，要确保密封面完全贴合，避免因螺钉拧紧力度不均导致橡胶凸起卡住蝶板或顶住蝶板造成泄漏。

022. D671PFA气动中线对夹式衬氟塑料蝶阀操作应用案例对夹式蝶阀安装步骤

对夹式蝶阀的安装至关重要，它直接影响到蝶阀的密封性能和安全性。用户应充分了解安装流程，以确保正确安装并避免潜在问题。

2.1 ▍ 放置与初步连接

将阀门平稳地置于预先准备好的两片法兰之间，并仔细对齐螺栓孔，确保孔位整齐。将四对螺栓螺母逐一轻柔地放入法兰孔中，并略微拧紧螺母，以校准法兰面的平整度。

2.2 ▍ 焊接与固定

将法兰通过点焊方式稳固地连接在管道上。将阀门移至合适位置，并将法兰与管道完全焊接，确保其稳固连接。在焊口完全冷却之后，进行阀门的安装。确保阀门在法兰内部享有充足的活动空间，以防止其受到损坏，并保证阀板的开启度达到一定标准。

2.3 ▍ 调整与测试

调整阀门至正确位置后，逐一拧紧四对螺栓，但需注意不要过度拧紧。开启阀门，确保阀板能够顺畅地开启与关闭，随后略微打开阀板；进行交叉均衡，逐一拧紧所有螺母。再次确认阀门开闭是否顺畅，同时需留意阀板是否与管道发生接触。

对夹式蝶阀的安装需遵循一系列步骤和注意事项。在安装前，应确保阀门平放且避免随意磕碰。安装时，需按照现场管道设计要求，将阀门拉制成适当长度，并确保在未经特殊允许的情况下不随意拆卸。此外，对夹式蝶阀可安装在任何位置，但安装完成后，应沿管道铺设支架以稳固阀门。一旦支架安装完毕，严禁在使用过程中将其卸除。
