储罐中氮封系统的作用

储罐中氮封系统的作用

储罐氮封（Nitrogen Blanketing）是一种通过向储罐内部充入氮气以维持特定压力的保护技术，广泛应用于化工、石油、制药等行业。其主要作用如下：氮封系统的压力设定值与储罐类型紧密相连。由于不同储罐在结构、密封性能、设计压力以及储存介质特性上各有差异，因此其氮封压力的设定逻辑和适宜范围亦会有所不同。为了更清晰地理解这一设定过程，我们需要根据常见的储罐类型进行分类阐述，同时结合各储罐的结构特点、相关规范及实际使用情境，来深入剖析压力设定的关键依据和具体操作方法。

【 氢系统和氮封系统在储罐中的作用 】

在涉及氢系统的储罐中，氮封系统扮演着重要角色。它不仅需要隔绝空气，防止氢气的挥发和氧化，还必须确保在操作过程中系统的安全与稳定。通过适当的氮气压力，可以*大限度地减少储罐内介质与氧气的接触，这对储存易氧化介质的储罐尤为重要。此外，氮封系统配合呼吸阀的设定，能够有效控制氮气的消耗和介质的泄漏，从而提高储罐的运行效率。

022. 储罐中氮封系统的作用常见储罐类型及设定原则

2.1 【 常压固定顶储罐 】

常压固定顶储罐是*为普遍的储罐类型之一。这类储罐拥有固定的拱顶或平顶设计，其罐内气体空间与外界大气通过呼吸阀相连通。它们不配备浮盘，而是依赖罐顶与罐壁之间的焊接或法兰连接来进行密封（密封性能属中等水平）。常压固定顶储罐凭借其结构特点，氮封压力设定需防止空气渗入、控制介质挥发，并与呼吸阀匹配，通常在高于介质蒸气压至少50Pa至100Pa，并低于呼吸阀的正压设定值。具体设定范围示例：

2.2 【 内浮顶储罐 】

内浮顶储罐的顶部设计为固定顶，罐内配备了一个随液位升降的浮盘，通常由铝或钢制成。内浮顶储罐中氮封压力需要较低，以避免对浮盘密封过度压缩，压力通常低于固定顶罐设值，主要防止浮盘上方的泄漏。浮盘与罐壁之间装有密封装置，如舌形密封或弹性填料密封，这种设计相较于固定顶罐，其密封性更为出色，特别适用于储存易挥发和易氧化的介质。

2.3 【 外浮顶储罐 】

外浮顶储罐的顶部没有固定顶盖，其浮盘直接暴露在空气中。外浮顶储罐在特定条件下才设氮封，通常压力极低，以薄氮气层防止空气渗入；需配合“氮封与呼吸阀联动”技术。随着液位的升降，浮盘也会相应地浮动，其边缘与罐壁通过密封装置相连结，特别适用于存储大容量的低挥发性介质。

2.4 【 低压储罐 】

低压储罐通常为立式圆筒形或球形，其顶部被封闭，设计压力高于常压，适用于储存液化石油气（LPG）、丙烯、丁烷等中低压介质。低压储罐氮封需与操作压力协调，防止空气渗入及维持罐内惰性环境，压力一般设定在设计压力的80%以下。在设定氮封压力时，必须确保该压力值既能有效防止空气渗入，又不会过高导致浮盘密封件外翻。

2.5 【 低温储罐 】

低温储罐通常采用双层壁设计，内罐用于储存低温介质，而外罐则负责保温。其设计压力范围一般在0.2至0.8MPa之间。低温储罐中氮封压力略高于大气压，防止湿气侵入保冷层，必须与蒸发气系统协调，确保不干扰系统稳定。这类储罐主要用于储存LNG、液氧等低温介质。

储罐的类型对其“密封能力、设计压力上限以及与大气的连通方式”有着决定性影响，这些因素又会进一步作用于氮封压力的“下限（防空气侵入）”和“上限（防超压/设备损伤）”。在设定氮封压力时，必须首先明确储罐的设计压力、密封结构特性，并综合考虑介质的特性以及操作工况。*终，氮封压力应被设定在“微正压且不会触发安全泄放装置”的合理范围内，并通过现场的实际调试来进一步优化。

储罐中氮封系统的作用

1. 防止物料氧化或变质

惰性保护：氮气是惰性气体，可置换储罐内的氧气（O），避免存储物料（如化学品、油品、食品原料等）与氧气接触，防止氧化反应导致的品质下降或分解。

抑制微生物生长：无氧环境可阻止需氧细菌、霉菌的繁殖，延长易腐物料（如食用油、生物制品）的储存周期。

2. 减少挥发与蒸发损失

抑制蒸汽排放：通过氮气覆盖液面，降低挥发性物质（如溶剂、轻质油）的蒸发速率，减少物料损耗及环境污染。

控制压力平衡：当储罐因温度变化导致物料体积膨胀或收缩时，氮气层通过压力调节阀自动补入或排出，维持罐内微正压（通常0.2~1.5 kPa），避免空气渗入或物料蒸气外泄。

3. 提升安全性

消除爆炸风险：对于易燃易爆物料（如苯类、丙酮、液化气），氮封可将罐内氧气浓度降至燃烧极限以下（通常<5%），避免形成爆炸性混合气体。

防止静电积聚：氮气环境减少罐内气体流动摩擦，降低静电火花引发火灾的可能性。

4. 保护设备与工艺

减少腐蚀：隔绝氧气和湿气，减缓储罐内壁及管道的腐蚀（尤其对存储酸性或吸湿性物料至关重要）。

稳定工艺条件：在连续生产流程中（如反应釜进料），氮封可保持储罐压力稳定，确保物料输送的均匀性和可控性。

储罐中氮封系统的作用氮封系统的关键组成

1. 氮气供应源：液氮储罐或制氮机，提供纯度≥99.5%的氮气。

2. 压力控制阀：根据罐内压力自动调节氮气补入量（常配自立式调节阀或电磁阀）。

3. 呼吸阀（通气阀）：在超压或负压时释放或吸入氮气，保护储罐结构。

4. 监测仪表：压力表、氧含量分析仪等，实时监控系统状态。

适用场景

易燃易爆液体：汽油、乙醇、丙酮等。

易氧化物料：食用油、医药中间体、树脂。

高纯度化学品：电子级溶剂、精密试剂。

环保要求严格场景：减少VOCs（挥发性有机物）排放。

储罐中氮封系统的作用

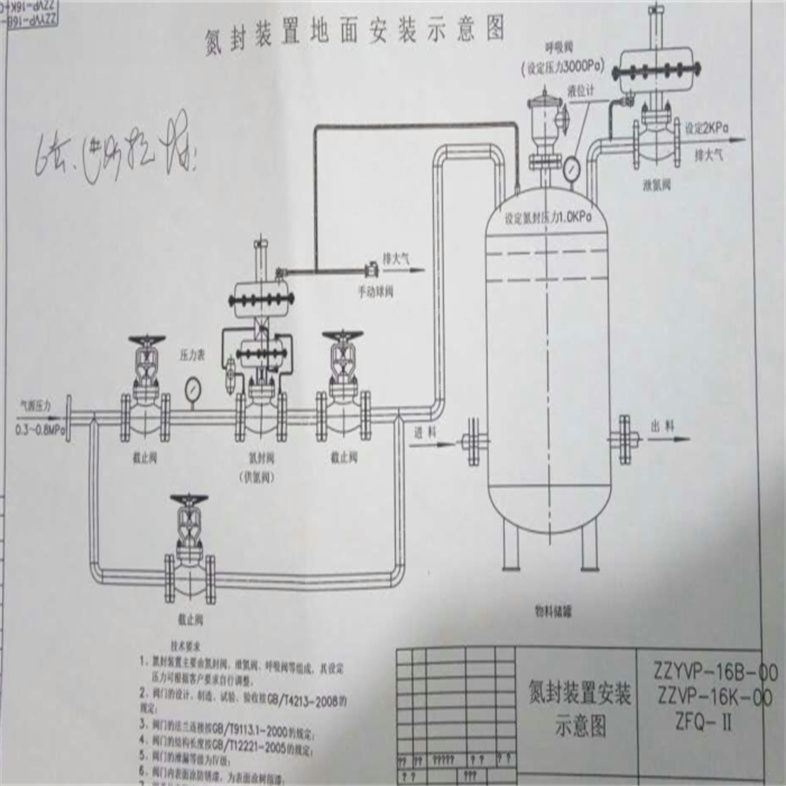

 供氮阀（即ZZVP-16B氮封管压力调节阀）将设在罐顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯，打开，使阀前气体经减压阀，节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
    泄氮阀该装置采用内反馈结构，介质直接经阀盖进入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力升高于泄氮装置压力设定点时，平衡被破坏，使阀芯上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

ZZYVP先导式氮封减压调节阀在工业自动化控制系统中扮演着至关重要的角色，特别是在需要精确控制气体或液体压力的场合。该调节阀采用了先进的先导式控制技术，通过一个小型的先导阀来精确控制主阀的开度，从而实现对系统压力的精准调节。
在实际应用中，ZZYVP先导式氮封减压调节阀通常被安装在储罐或其他容器的顶部，用于维持容器内的氮气压力在一个设定的范围内。当容器内的压力升高超过设定值时，调节阀会自动开启，释放多余的压力；而当压力降低到设定值以下时，调节阀则会关闭，防止氮气过度流失。
除了其精确的控制能力外，ZZYVP先导式氮封减压调节阀还具有出色的稳定性和可靠性。其结构紧凑、设计合理，能够承受较高的工作压力和温度波动，同时还具有优秀的耐腐蚀性能，能够适用于各种恶劣的工作环境。
此外，该调节阀还配备了完善的故障诊断和报警功能。一旦出现故障或异常情况，系统会自动发出报警信号，提醒操作人员及时采取措施进行处理，从而避免了潜在的安全隐患。随着工业自动化技术的不断发展，ZZYVP先导式氮封减压调节阀的应用范围也在不断扩大。无论是石油、化工、医药等工业领域，还是食品、环保等民用领域，都能够看到其身影。未来，随着技术的不断进步和创新，相信ZZYVP先导式氮封减压调节阀将会为更多的行业提供更加高效、智能、可靠的解决方案。
五、储罐中氮封系统的作用结构：

自力式氮封阀技术参数和性能
自力式氮封阀阀体

自力式氮封阀执行器

自力式氮封阀性能

额定流量系数、额定行程、性能

自力式供氮装置

自力式泄氮装置

六、储罐中氮封系统的作用安装调试注意事项：

    检查整机零件是否缺损与松动，对使用有害人体健康的介质，必须进行强度、密封、泄漏与精度测试。
    在安装前，对管道进行清洗（否则由于焊渣等管道垃圾，损坏阀芯密封面，导致阀门不能正常工作），阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
    安装场地应考虑到人员与设备的安全，即便于操作，又有利于拆装与维修。
阀门应正立垂直安装在水平管道上，导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合，要用支撑架，尽量避免水平安装。
    介质流动方向应与阀体上的箭头指向一致。因微压阀属于精密仪表，其中指挥器膜片直接承受介质压力，若阀门反装或管道有反冲压力，则指挥器膜片由于受压过高导致膜片损坏，阀门不能工作。阀门应在环境温度-25～+55℃场所使用。
    为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀。

储罐中氮封系统的作用注意事项

氮气纯度：需根据物料特性选择，如存储高活性化学品需≥99.9%的高纯氮。

经济性权衡：氮气消耗会增加运营成本，需通过优化压力设定值、使用高效制氮设备降低成本。

系统维护：定期检查阀门密封性、过滤器堵塞情况，避免氮气泄漏或污染。

总结：储罐氮封通过惰性气体保护，在安全、环保、品质控制等方面发挥关键作用，特别适合存储敏感、高危或高价值物料。实际应用中需结合物料特性、储罐类型及工艺需求设计氮封系统，并做好日常监控与维护。

在工业生产过程中，储罐是一种常见的设备，用于储存各种液体或气体物料。为了保证储罐的安全稳定运行，需要对其内部压力进行有效控制。其中，氮封技术是一种广泛应用的方法，而自力式氮封阀则是实现这一技术的关键部件。

所谓氮封，是指在储罐内部充入氮气，使其保持微正压状态。这样做主要有两个目的：一是防止外界空气进入罐内，避免物料与氧气接触发生氧化或变质；二是防止罐内挥发性物质外泄，既减少物料损失又保护环境。自力式氮封阀就是专门用于维持这种氮气密封压力的自动化装置。

与需要外部动力源的控制阀不同，自力式氮封阀创新的特点在于“自力”——

它不需要电力、气源等外部能源，仅依靠被控介质自身的能量就能工作。这一特性使其特别适合在防爆要求严格的场合使用，也降低了安装和维护成本。

自力式氮封阀的工作原理基于力学平衡原理。阀内有一个敏感元件——

通常是一套波纹管或膜片系统，它能直接感应储罐内的压力变化。当罐内压力升高时，作用在敏感元件上的力增大，推动阀芯向关闭方向移动，减少氮气补充量；反之，当压力降低时，敏感元件回弹，带动阀芯开启，增加氮气流入。整个过程完全自动完成，无需人工干预。

这种阀门在结构设计上考虑了多种实际需求。例如，为防止储罐内物料倒流入氮气管线，阀门通常配有单向功能；为应对可能出现的异常高压，还会设置额外的泄放装置。这些设计确保了系统的安全可靠性。

根据控制方式的不同，自力式氮封阀可分为几种类型：

1、泄压型：当储罐压力过高时，阀门开启排出多余气体；

2、补压型：当储罐压力过低时，阀门开启补充氮气；

3、组合型：同时具备泄压和补压功能，实现双向控制。

在实际应用中，选择哪种类型取决于具体的工艺要求。例如，对于呼吸损耗较大的储罐，组合型阀门能更有效地维持压力稳定。

安装自力式氮封阀时，有几个关键要点需要注意：

1、安装位置应尽量靠近储罐，减少管道阻力对控制精度的影响；

2、阀门前后应留有足够直管段，保证介质流动稳定；

3、敏感元件的朝向要考虑环境温度变化的影响；

4、在寒冷地区使用时，需采取保温措施防止结冰。

正确的安装是保证阀门正常工作的前提，任何疏忽都可能影响控制效果。

与其他控制方式相比，自力式氮封阀具有明显优势：

1、节能环保：不消耗外部能源，符合绿色生产理念；

2、安全可靠：无电气元件，本质防爆；

3、维护简便：结构简单，故障率低；

4、经济实用：采购成本和运行成本都较低。

当然，这种阀门也有其局限性。比如控制精度相对有限，不适合要求特别精确的场合；响应速度较慢，难以应对快速变化的工况。在选择时需要根据实际情况权衡利弊。

日常维护是保证自力式氮封阀长期稳定运行的重要环节。维护工作主要包括：

1、定期检查阀门动作是否灵活，有无卡涩现象；

2、清洁敏感元件表面，防止积尘影响灵敏度；

3、校验设定压力值，确保符合工艺要求；

4、检查所有连接部位，防止泄漏发生。

通常建议每半年进行一次优秀检查和维护，在恶劣工况下还应适当缩短维护周期。

随着工业技术不断发展，自力式氮封阀也在不断创新改进。现代产品在材料选择上更加注重耐腐蚀性能，延长了使用寿命；结构设计上通过优化流道形状，降低了压力损失；制造工艺上采用更高精度的加工设备，提升了产品一致性。这些进步使得自力式氮封阀能够适应更多样化的工况需求。

在石化、化工、制药、食品等众多行业，自力式氮封阀都发挥着重要作用。以某化工厂的溶剂储罐为例，安装氮封系统前，每年因挥发造成的物料损失约价值数万元rmb，同时存在安全隐患。加装自力式氮封阀后，不仅基本消除了物料损失，还大大提高了操作安全性，投资回报周期不到一年。

另一个典型案例是食用油储罐的保护。食用油接触氧气易发生酸败，影响产品质量。采用氮封系统后，罐内氧气浓度始终维持在低水平，有效延长了产品保质期。由于食品行业对卫生要求的特殊性，这类场合使用的氮封阀还需要满足食品级标准。

在选择自力式氮封阀时，需要考虑以下几个关键参数：

1、压力控制范围：多元化覆盖储罐的正常工作压力；

2、流通能力：满足创新进气或排气需求；

3、介质温度：确保阀门材料能够承受；

4、连接方式：与现有管道匹配；

5、特殊要求：如防腐蚀、食品级等。

正确选型是保证系统正常运行的基础，建议在人员的指导下进行。

总的来说，自力式氮封阀作为一种简单有效的压力控制装置，在工业领域有着不可替代的地位。它的自力式工作原理体现了“以简驭繁”的工程智慧，在不需要复杂控制系统的情况下，实现了可靠的压力保护。随着工业发展对安全环保要求不断提高，这种阀门的应用前景将更加广阔。

对于工程技术人员而言，理解自力式氮封阀的工作原理和特点，掌握其选型、安装和维护要点，对优化生产工艺、提高经济效益都具有重要意义。在实际应用中，只有根据具体工况合理选用和正确维护，才能充分发挥其效能，为生产装置的安全稳定运行提供有力保障。
