J41F46直通式衬氟截止阀操作应用案例

J41F46直通式衬氟截止阀操作应用案例

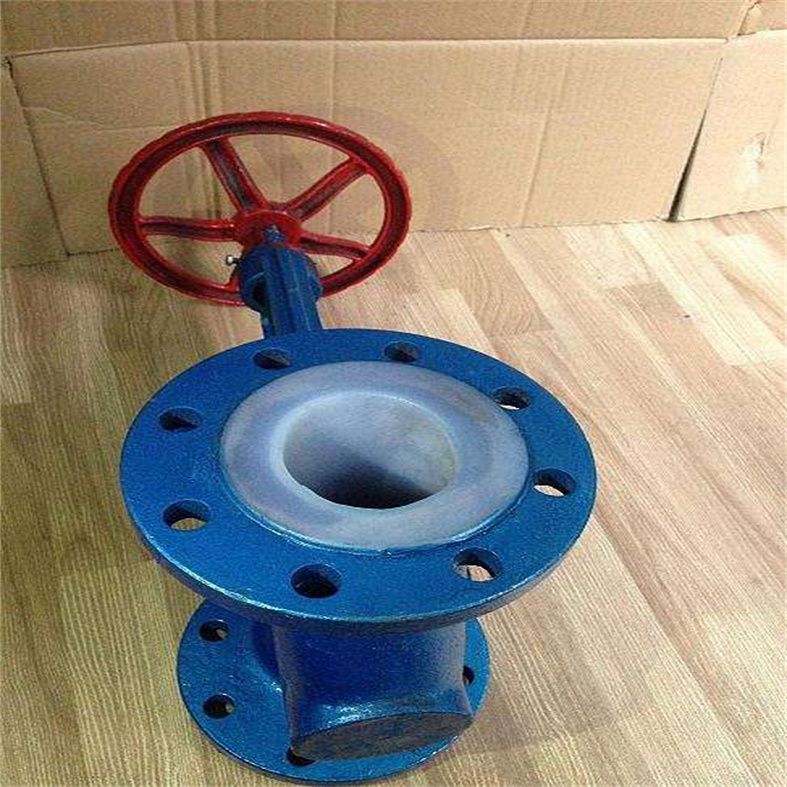

J41F46衬氟截止阀直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。J41F46、J44F46、J45F46衬氟截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用 。衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

衬氟截止阀是指阀门内腔及中端法兰两端法兰表面上均热覆四氟连成整体的作为用来接通或截断管路中的介质，一般不作调节用，其基本结构可分为J41F46直通式全衬截止阀，J45F46直流式全衬截止阀，衬氟截止阀具有结构紧凑、启闭灵活，耐腐蚀性强等优点，可广泛应用于氯碱化工、石油化工等强碱、强酸、强氧化介质系统。衬氟截止阀是一种特殊的阀门，它在普通截止阀的基础上，对与介质接触的部分采用了衬氟工艺。氟塑料具有优异的耐腐蚀性能，能抵抗多种强腐蚀性介质的侵蚀，这使得衬氟截止阀广泛应用于化工、制药、食品等行业，用于控制各种腐蚀性流体的流动。

2. J41F46直通式衬氟截止阀操作应用案例衬氟截止阀的工作原理
2.1 基本结构
衬氟截止阀主要由阀体、阀盖、阀瓣、阀杆、填料函等部件组成。阀体和阀盖通常采用铸铁、铸钢等材质，内部衬有氟塑料，如聚四氟乙烯（PTFE），以保护阀体免受介质腐蚀。阀瓣是控制介质流动的关键部件，它与阀座紧密配合，通过阀杆的上下移动来实现阀门的开启和关闭。
2.2 工作过程
当需要开启衬氟截止阀时，操作人员通过旋转手轮或使用驱动装置，使阀杆向上移动，带动阀瓣离开阀座。此时，介质可以从阀门的进口端流向出口端。介质的流动路径是从阀体的进口进入，经过阀座和阀瓣之间的间隙，然后从出口流出。
当需要关闭阀门时，反向旋转手轮或驱动阀杆向下移动，阀瓣逐渐靠近阀座，直至与阀座紧密贴合，切断介质的流动通道。在关闭过程中，阀瓣与阀座之间的密封性能至关重要，良好的密封可以防止介质泄漏。

　　J41F46直通式衬氟截止阀操作应用案例设计特点

　　·阀瓣与阀杆设计为一体式结构，可防止由于管路压力波动造成内件冲出阀体的可能性。结构紧凑，使用安全。

　　·与闸阀相比，截止阀的结构较简单，制造与维修都比较方便。

　　·密封面不易磨损、擦伤，密封性较好、寿命长。

　　·启闭时阀瓣行程较小，启闭时间短，阀门高度较小。

　　·阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。

　　·截止阀有三种结构形式：直通式、直流式、角式，其中直通式为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中小的。·可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

　　·更换零件衬里材料可适用各种介质。

　　基本结构

　　1、分为氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀几种基本类型，衬氟截止阀具有机构紧凑、启闭灵活、耐腐蚀性强，行程短等优点，广泛应用于石油、化工等管路系统中做截断介质用。但需要注意的是氟塑料全衬截止阀一般不用做流量调节。

　　2、该型阀门阀体的中法兰密封面，两端法兰密封面及阀体内腔表面上均热覆氟塑料，并连成整体，构成完全衬氟内腔，传动杆与阀瓣设为分体式。启闭阀门时，传动杆旋转带动阀瓣作上下运动，确保密封面间无粘着磨损，构成紧密密封。

二、J41F46直通式衬氟截止阀操作应用案例特点：
    为保证管路介质不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成氟塑料衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；该系列阀门规格齐全，耐腐蚀性能*，是化工、制药、电子、环保、石化、原油和天然气等输送管道的理想用阀。J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、*和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

衬氟截止阀产品特点：

与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
◆密封面不易磨损、擦伤，密封性较好、寿命长。
◆启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
◆阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
◆截止阀有三种结构形式：直通式、直流式、角式，其中直通式*为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中*小的。
◆可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
◆更换零件衬里材料可适用各种介质。

三、J41F46直通式衬氟截止阀操作应用案例技术参数:
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
设计与制造：GB12235
结构长度：GB12221(1系列)
法兰连接尺寸：GB2416

【执行标准】

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

J41F46直通式衬氟截止阀操作应用案例

【性能规范】

四、J41F46直通式衬氟截止阀操作应用案例主要尺寸及重量：

3. J41F46直通式衬氟截止阀操作应用案例衬氟截止阀的安装方法

3.1 安装前的准备
在安装衬氟截止阀之前，需要对阀门进行检查。检查阀门的外观是否有损坏、变形等情况，确保阀门的型号、规格与设计要求相符。同时，要清洁阀门的连接部位，去除油污、铁锈等杂质，以保证连接的密封性。
此外，还需要对管道进行检查和清理。检查管道的内径、壁厚是否符合要求，管道内部是否有杂物。清理管道内部，确保介质能够顺畅流动。
3.2 安装位置的选择
衬氟截止阀的安装位置应便于操作和维护。一般应安装在水平管道上，阀门的手轮或驱动装置应处于易于操作的位置。如果安装在垂直管道上，应确保阀门的阀杆垂直向上，以保证阀杆的正常运动和阀门的密封性能。
同时，要避免将阀门安装在靠近热源、振动源或有强磁场的地方，以免影响阀门的性能和使用寿命。
3.3 安装步骤
首先，将阀门与管道进行连接。可以采用法兰连接、螺纹连接或焊接连接等方式。对于法兰连接，要确保法兰面平整、清洁，垫片的材质和尺寸应符合要求。安装时，将垫片放置在法兰之间，然后用螺栓均匀拧紧，注意螺栓的拧紧力矩要适中，避免因拧紧过度导致垫片损坏或阀门变形。
对于螺纹连接，要在螺纹部位涂抹适量的密封剂，以防止介质泄漏。安装时，要注意螺纹的旋向，避免安装错误。
焊接连接时，要采用合适的焊接工艺和焊接材料，确保焊接质量。焊接过程中要注意控制焊接温度，避免因温度过高损坏阀门的衬氟层。
阀门安装完成后，要进行压力测试。向管道内注入一定压力的介质，检查阀门的密封性能和连接部位是否有泄漏现象。如果发现泄漏，应及时进行处理。
4. 安装后的注意事项
安装完成后，要对阀门进行调试。检查阀门的开启和关闭是否灵活，手轮或驱动装置的操作是否正常。同时，要定期对阀门进行维护和保养，检查阀门的密封性能、阀杆的润滑情况等，及时更换磨损的部件，以保证阀门的正常运行。
总之，了解衬氟截止阀的工作原理和正确的安装方法对于确保阀门的正常运行和延长其使用寿命至关重要。在实际应用中，要严格按照相关标准和规范进行操作，以保证生产的安全和稳定。
