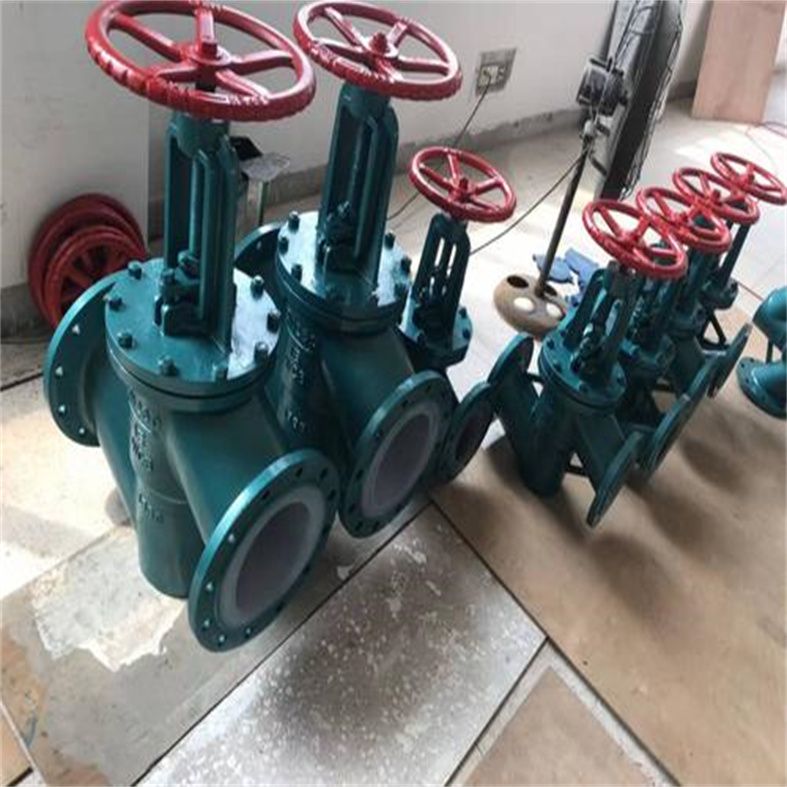

J41PFA直通衬氟截止阀技术规范

J41PFA直通衬氟截止阀技术规范
J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统中做截断介质作用，但需要强调的是衬氟截止阀严禁做流量调节，以免节流口出产生的高速介质流冲蚀破坏密封面。衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

J41PFA直通衬氟截止阀技术规范应用范围：

衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟截止阀是一种在工业领域广泛应用的阀门类型。它是在普通截止阀的基础上，通过在与介质接触的部位衬上氟塑料，从而具备了良好的耐腐蚀性能。氟塑料具有优异的化学稳定性，能够抵抗多种强腐蚀性介质的侵蚀，这使得衬氟截止阀在许多特殊工况下发挥着重要作用。

衬氟阀门是利用衬氟体材料附着在阀门内壁上起到腐蚀抵抗、无泄漏的作用。根据其结构形式和用途不同，衬氟阀门可以分为闸阀、截止阀、球阀、蝶阀等多种类型，广泛应用于化工、石化、医药、电力等领域。

二、国家标准的制定过程

为了规范衬氟阀门的制造和使用，国家相关部门制定了一系列的标准。针对衬氟阀门，国家标准GB/T12236-2015《工业阀门衬氟阀门》规定了衬氟阀门的制造、性能、试验等方面的详细要求。

在标准制定过程中，经过了多次专家的讨论和论证，充分考虑了生产、安全和环保等方面的需要，并采纳了国内外相关厂家多年的生产经验，确保了标准的性和实用性。

三、国家标准的具体要求

根据GB/T12236-2015标准，衬氟阀门的主要材质包括钢、铸铁、不锈钢、合金钢、陶瓷等，其制造标准需要严格符合国家相关标准规定。在性能要求方面，衬氟阀门需要具有良好的耐腐蚀性、密封性、抗渗透性和耐磨性等，阀门密封副的平坦度和平行度也要符合标准要求。

标准还规定了衬氟阀门的检测和试验方法，其中液压试验和气密性试验是必要的。液压试验需要在标准规定的压力下保持一定时间，以确认阀门的压力承受能力；而气密性试验则是检测阀门的气密性能，确认其是否存在泄漏现象。

四、J41PFA直通衬氟截止阀技术规范总结

通过本文的介绍，我们了解了衬氟阀门的概念、分类以及国家标准的制定过程和具体要求。作为一种广泛使用的阀门，衬氟阀门的质量和安全性直接关系到生产和使用方面的重要体系，制定标准的目的在于规范衬氟阀门的制造和使用，提升整个行业的水平。

2. 衬氟截止阀的工作原理
- 结构组成
衬氟截止阀主要由阀体、阀盖、阀杆、阀芯、阀座等部件组成。阀体通常采用铸铁、铸钢等材质，以保证阀门的强度和稳定性。阀杆与阀芯相连，通过旋转阀杆可以带动阀芯在阀座内做上下直线运动。
- 工作过程
当需要开启阀门时，操作人员通过旋转手轮或驱动装置使阀杆向上运动，从而带动阀芯离开阀座，此时介质可以从阀门的进口端流向出口端，实现介质的流通。随着阀芯的逐渐上升，阀门的流通面积逐渐增大，介质的流量也相应增加。
当需要关闭阀门时，反向旋转手轮或驱动装置，使阀杆向下运动，阀芯逐渐靠近阀座。当阀芯与阀座紧密贴合时，阀门关闭，介质的流通被截断。这种通过阀芯与阀座的紧密配合来实现介质通断的方式，使得衬氟截止阀具有良好的密封性能。
3. 衬氟截止阀的特点
- 耐腐蚀性能
由于衬氟材料的存在，衬氟截止阀能够耐受多种强腐蚀性介质，如硫酸、盐酸、硝酸、氢氧化钠等。这使得它在化工、制药、食品等行业中得到了广泛应用，因为这些行业的生产过程中经常会涉及到各种腐蚀性介质的输送和控制。
- 密封性能好
阀芯与阀座的紧密配合以及衬氟材料的良好弹性，使得衬氟截止阀具有出色的密封性能。在关闭状态下，能够有效防止介质的泄漏，保证生产过程的安全和稳定。
- 流量调节性能
通过控制阀芯的开启高度，可以实现对介质流量的精确调节。这使得衬氟截止阀在一些需要精确控制流量的场合中具有重要的应用价值，如化工生产中的配料系统、水处理系统等。
4. 衬氟截止阀的应用范围
- 化工行业
在化工生产中，各种腐蚀性介质的输送和控制是一个关键问题。衬氟截止阀凭借其优异的耐腐蚀性能，被广泛应用于化工原料的输送、反应釜的进出口控制、化工管道的流量调节等环节。例如，在硫酸生产过程中，衬氟截止阀可以用于控制硫酸的输送和分配，确保生产过程的安全和稳定。
- 制药行业
制药行业对生产环境和介质的纯度要求非常高。衬氟截止阀的耐腐蚀性能和良好的密封性能，能够有效防止介质的污染和泄漏，满足制药行业的严格要求。它常用于制药设备的进出口控制、药液的输送和调配等环节。
- 食品行业
在食品生产过程中，需要使用一些具有腐蚀性的清洗液和消毒剂。衬氟截止阀可以用于这些介质的输送和控制，同时其符合食品卫生标准的衬氟材料也能保证食品的安全和卫生。例如，在饮料生产线上，衬氟截止阀可以用于清洗液的输送和控制，确保生产线的清洁和卫生。
- 水处理行业
水处理过程中会涉及到各种化学药剂的添加和调节，这些药剂往往具有一定的腐蚀性。衬氟截止阀可以用于这些药剂的输送和控制，保证水处理系统的正常运行。例如，在污水处理厂中，衬氟截止阀可以用于酸碱药剂的添加和调节，实现对污水的有效处理。

J41PFA直通衬氟截止阀技术规范结构特点：

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

衬氟截止阀标准规范：

设计制造标准：GB/T 12233、GB/T 12235

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

J41PFA直通衬氟截止阀技术规范执行标准

设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928

J41PFA直通衬氟截止阀技术规范产品优点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 　
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 　
4、水锤现象不易产生。原因是关闭时间长。

J41PFA直通衬氟截止阀技术规范性能规范

外形结构图

J41PFA直通衬氟截止阀技术规范主要外形尺寸



J41PFA直通衬氟截止阀技术规范使用和维护：

1、阀门未使用时，应将阀瓣处于微启，阀门应整齐地存放在通风、干燥的仓库内，严禁堆置和露天存放。阀门两端应用堵盖封口，以防灰尘、杂质进入阀门内部。

2、阀门在使用中，应随时观察，发现故障应立即停用，查明原因并消除。

3、阀门在使用中，仅作全开或全关使用，也可作调节流量用，不允许在负压的工况下使用。

4、阀门安装前，应仔细核对阀门标志及合格证是否符合使用要求，确认无误后方可进行安装。安装过程中不允许将两端衬氟密封面损伤。安装中应注意阀体箭头方向与流体介质方向保持一致。

J41PFA直通衬氟截止阀技术规范安装

1）应存放在干燥，通风的室内，阀门通道两端应堵塞。

2）长期存放的衬氟截止阀应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

3）安装前应仔细核对衬氟截止阀标志是否与使用要求相符。

4）安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5）安装前应检查衬氟截止阀内腔和密封面，如有污垢，应使用清洁布擦拭干净。

6）安装后系统或管路试压时，衬氟截止阀应处于全开位置。

7）使用时，应经常给阀杆梯形螺纹注入润滑剂。

8）使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

9）手动衬氟截止阀，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

10）电动、气动的传动装置，其保管、保养、安装和使用，请见“衬氟截止阀电动装置使用说明书”

5. 衬氟截止阀的安装和维护注意事项

- 安装注意事项
在安装衬氟截止阀时，首先要确保阀门的进出口方向与介质的流动方向一致。其次，要保证阀门的安装位置便于操作和维护，同时要避免阀门受到外力的撞击和挤压。此外，在安装过程中要注意密封垫片的安装质量，确保阀门的密封性能。
- 维护注意事项
定期对衬氟截止阀进行检查和维护是保证其正常运行的关键。要检查阀门的密封性能，如有泄漏现象要及时进行处理。同时，要定期对阀杆进行润滑，保证阀杆的运动灵活。另外，要注意观察衬氟材料的磨损情况，如有磨损严重的情况要及时更换衬氟部件。
衬氟截止阀以其独特的工作原理和优异的性能特点，在众多行业中得到了广泛的应用。了解其工作原理和应用范围，对于正确选择和使用衬氟截止阀具有重要的意义。同时，做好衬氟截止阀的安装和维护工作，能够延长阀门的使用寿命，保证生产过程的安全和稳定。
