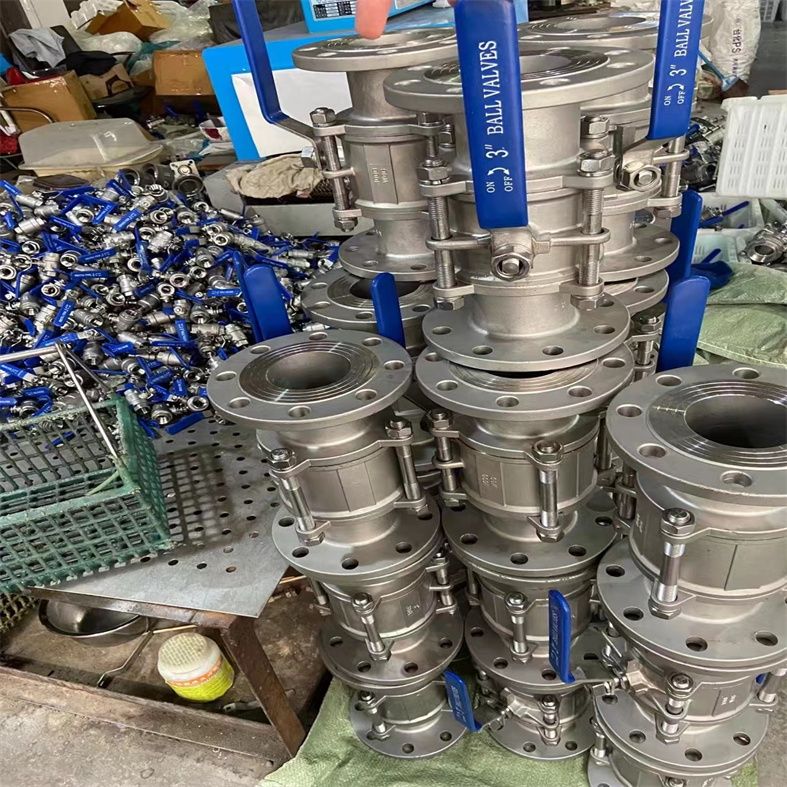

GU三片法兰高真空球阀操作应用案例

一、GU三片法兰高真空球阀操作应用案例应用：

真空球阀主要用于控制流体的开关，适用于各种介质，包括气体、液体和蒸汽。它可以在高真空环境下工作，因此被广泛应用于真空系统、化工、石油、冶金、电力、制药、食品等行业。GU真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

真空球阀是一种常用的阀门，广泛应用于工业领域。下面将对真空球阀的应用、原理、标准、特点、种类、型号、规格以及说明书进行详细介绍。

二、GU三片法兰高真空球阀操作应用案例原理：

真空球阀的原理是通过旋转球体来控制流体的通断。当球体与阀座接触时，阀门关闭；当球体旋转到与阀座分离时，阀门打开。球体的旋转由手动操作或电动机械驱动实现。

三、GU三片法兰高真空球阀操作应用案例标准：

真空球阀的标准主要包括设计标准、制造标准和检验标准。常见的设计标准有API 608、GB/T 12237等；制造标准有API 6D、GB/T 12224等；检验标准有API 598、GB/T 13927等。这些标准确保了真空球阀的质量和性能。

四、GU三片法兰高真空球阀操作应用案例特点：

1. 结构简单，体积小，重量轻，便于安装和维护。

2. 密封性好，阀门关闭时能够完全切断流体，防止泄漏。

3. 流体阻力小，流通能力大，能够满足高流量要求。

4. 耐腐蚀性强，适用于各种介质。

5. 开关灵活，操作方便，可手动或自动控制。

五、GU三片法兰高真空球阀操作应用案例种类：

真空球阀根据结构形式可以分为固定球阀、浮动球阀和倾斜球阀。固定球阀球体固定在阀体内，浮动球阀球体可以浮动，倾斜球阀球体可以倾斜。

六、真空球阀型号：

真空球阀的型号根据其结构、材质、连接方式等进行命名。常见的型号有Q41F、Q347F、Q641F等，其中Q表示球阀，41、347、641表示不同的结构和连接方式。

七、真空球阀规格：

真空球阀的规格包括口径、压力等参数。常见的口径有DN15、DN25、DN50等，常见的压力等级有PN10、PN16、PN25等。根据实际需求选择合适的规格。

GU三片法兰高真空球阀操作应用案例

主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
真空球阀执行标准JB/T 6446-2004
JB/T 7673 真空设备型号编制方法
GB/T 3164 真空技术系统图用图形符号
GB/T 4982 真空技术快卸连接器尺寸第1部分:夹紧型(GB/T 4982-2003, ISO2861-1:1974 (E),IDT)
GB/T 6070真空法兰(GB/T 6070一1995, eqv ISO 1609: 1986)
GB/T 6071(所有部分) 超高真空法兰
GB/T 13306 标牌
JB/T 5278(所有部分) 铜丝密封可烘烤真空法兰
JB/T 7352 工业过程控制系统用电磁
JB/T 6446-2004  真空阀门标准代替JB/T 6446-1992 ((真空阀门技术条件》. JB/T 4077-1991《高真空插板阀型式与基本参数》、JB/T 4078-1991《高真空挡板阀型式与基本参数》、JB/T 4079-1991《高真空蝶阀型式与基本参数》、JB/T 4080-1991《高真空电磁阀型式与基本参数》、JB/T 4083-1991《真空电磁带充气阀型式与基本参数》。
依据GB/T 1.1-2000的有关规定，形成本标准的编写格式和方法，同时将JB/T 4077-1991 (C高真空插板阀型式与基本参数》、JB/T 4078-1991《高真空挡板阀型式与基本参数》、JB/T 4079-1991 (S高真空蝶阀型式与基本参数》、JB/T 4080-1991《高真空电磁阀型式与基本参数》、JB/T 4083-1991真空电磁带充气阀型式与基本参数》的内容纳人本标准，并增加了电磁高真空充气阀、高真空隔膜阀、高真空微调阀、真空调节阀、真空球阀、超高真空挡板阀、超高真空插板阀的内容〕
JB/T 6446-2004  真空阀门标准规定了真空阀门(以下简称阀门)的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

GU三片法兰高真空球阀操作应用案例主要技术性能

螺纹连接结构图

螺纹连接外形尺寸

活套法兰连接结构图

活套法兰连接外形尺寸(GB6070)

快卸法兰结构图

快卸法兰连接外形尺寸(GB4982)

八、GU三片法兰高真空球阀操作应用案例说明书：

真空球阀的说明书包括产品的技术参数、结构图、安装图、使用说明等内容。说明书的详细性和准确性对用户正确使用和维护阀门非常重要。

综上所述，真空球阀是一种应用广泛的阀门，具有结构简单、密封性好、流体阻力小等特点。根据不同的应用需求，可以选择不同种类、型号和规格的真空球阀。在使用前，用户应详细阅读说明书，了解产品的技术参数和使用方法，以确保阀门的正常运行。

高真空球阀是在高真空系统中常用的一种阀门，用于控制系统的流体流动。为了确保球阀的正常运行和延长使用寿命，以下是安装和维护高真空球阀的注意事项：

1. 安装位置：球阀的安装位置应尽量靠近流体流动的地方，并且要保证便于操作和维护。球阀应安装在水平或垂直位置上, 以防止球体滚动不畅或卡死。

2. 泄漏测试：在安装球阀之前，重要的一步是进行泄漏测试。关闭球阀并施加压力，观察是否有泄漏现象。若有泄漏，则需要进行调整或更换球阀。

3. 密封材料选择：根据使用介质的性质选择适当的密封材料，以确保在高真空环境中有良好的密封性能。

4. 操作力度：操作球阀时需要用适度的力度，过大的力度可能导致球阀损坏或松脱。另外，操作球阀时应避免使用工具或扳手，以免损坏阀门。

5. 定期维护：定期检查球阀的工作状态，特别是检查密封部位是否有磨损或破损。若发现问题，及时更换或修理。

6. 清洁保养：球阀在长期使用后，可能会有一些杂质或污垢附着在阀体内部，影响阀门的正常运行。因此，定期清洁球阀是必要的，可以使用清洗剂和软毛刷来清洁。

7. 注意温度和压力：根据球阀的额定温度和压力，避免超过其承受范围。如果超过了额定范围，可能会导致球阀损坏或失效。
GU三片法兰高真空球阀操作应用案例

三片式真空球阀是一种常用于控制流体流动的阀门，其结构紧凑、密封性能好。安装三片式真空球阀时，请遵循以下步骤以确保正确安装和安全使用：

1. 准备工作：在开始安装之前，请先检查所有配件是否齐全，包括球阀本体、两端连接件（如法兰或螺纹）、密封圈等。同时确认所使用的工具是否齐备，比如扳手、螺丝刀等。

2. 清洁管道接口：清理即将与球阀相连的管道端口，去除任何可能存在的杂质或污垢，保证连接面干净平滑。这一步对于确保良好的密封性至关重要。

3. 安装密封圈：根据需要，在球阀两侧的连接处安装适当的密封圈。注意选择适合当前工作环境温度及介质性质的密封材料，并按照制造商提供的指导进行操作。

4. 定位球阀：将球阀放置于预定位置，使其中心线与管道中心线对齐。如果是法兰连接方式，则需确保法兰面平行；若为螺纹连接，则要保证螺纹方向正确无误。

5. 紧固连接：

对于法兰连接，先用手轻轻拧紧螺栓，然后采用对角线顺序逐步均匀地拧紧每个螺母，直至达到推荐扭矩值。

若是螺纹连接，则应沿着旋入方向缓慢旋转球阀，直到感觉到阻力增加为止。避免过度用力导致损坏。

6. 检查密封性：完成安装后，通过适当的方法（例如水压试验）测试整个系统的密封性能，确保没有泄漏现象发生。

7. 调整并固定：*后，根据实际需求调整球阀至开启或关闭状态，并采取措施防止意外移动。
