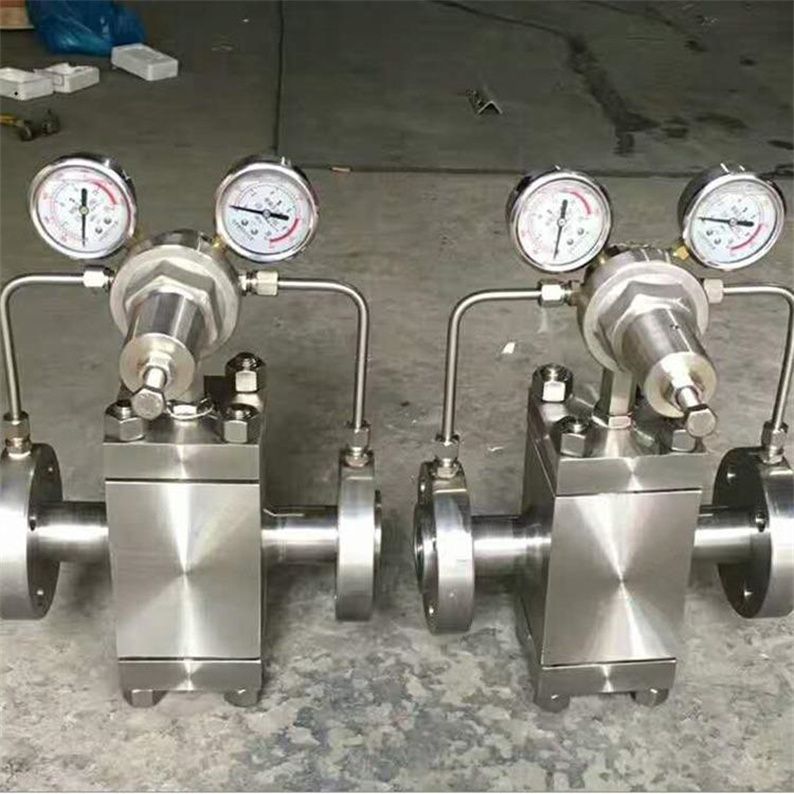

YK43X高压锻造法兰式气体减压阀应用案例

YK43X高压锻造法兰式气体减压阀应用案例

YK43F、YK43X气体减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

YK43X高压锻造法兰式气体减压阀应用案例产品作用

本产品主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。气体减压阀，这一专门设计用于降低管路工作压力的装置，发挥着至关重要的作用。它能够有效地将阀前管路中较高的液体压力降至阀后管路所需的适宜水平。减压阀的构造因结构形式而异，常见的有薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式等。此外，根据阀座数目，减压阀可分为单座式和双座式；而根据阀瓣的位置，则可分为正作用式和反作用式。针对不同的介质，如氮气、氢气和氧气等，也存在相应的减压阀类型。其基本工作原理是通过阀内流道对水流的局部阻力来降低水压，这种水压降的范围则由连接阀瓣的薄膜或活塞两侧的进出口水压差自动进行调节。

▲气体减压阀的安装示意图（2）
在安装气体减压阀时，需要确保其正确连接至管路系统，并遵循一定的安装顺序和规范。此外，减压阀的安装位置也是非常重要的，它应设置在靠近使用点或设备的地方，以便于调节和控制压力。同时，为了确保减压阀的稳定性和耐久性，还需注意其周围的环境条件，如温度、湿度和腐蚀性等。正确的安装和设置，将有助于气体减压阀发挥其的性能，确保管路系统的安全稳定运行。

YK43X高压锻造法兰式气体减压阀应用案例工作原理

当减压阀的输出压力过高或通径过大时，若直接使用调压弹簧进行调压，弹簧的刚度会显得过大，导致流量变化时输出压力波动显著，同时还会增加阀的结构尺寸。为了改善这些问题，我们可以采用先导式减压阀。这种减压阀的工作原理与直动式减压阀相似，但其调压气体是由小型直动式减压阀提供的。根据小型直动式减压阀的位置，先导式减压阀可分为内部先导式和外部先导式。内部先导式减压阀在直动式的基础上增加了一个由喷嘴、挡板、固定节流孔和气室组成的放大环节。这个环节的设计使得喷嘴与挡板之间的微小距离变化能够引起气室中压力的显著变化，进而导致膜片产生较大的位移，从而精确控制阀芯的上下移动，实现对进气阀口开度的有效调节。这样不仅提高了对阀芯控制的灵敏度，也显著提升了稳压精度。

1. 公称压力范围：1.0MPa、1.6MPa、2.5MPa

2. 对于PN1.6MPa的调节阀，其可调节范围为0.10~1.2MPa。

3. 密封试验压力按照1.1倍的公称压力进行设定。

4. 当使用PN1.0MPa的调节阀时，其出口压力范围为0.09~0.8MPa。

5. 该减压阀适用于0℃至80℃的温度范围。

6. 对于PN2.5MPa的调节阀，其可调压范围为0.15~1.6MPa。

YK43X高压锻造法兰式气体减压阀应用案例基本工作原理：

当减压阀的输出压力超出设定范围或通径过大时，通过采用先导式减压阀的设计，可以有效地改善直接使用调压弹簧所带来的问题。这种减压阀利用小型直动式减压阀提供的调压气体，结合喷嘴、挡板、固定节流孔和气室组成的放大环节，实现对进气阀口开度的精确控制。这种设计不仅提高了阀芯控制的灵敏度，也显著提升了稳压精度。

锻钢阀门与铸钢阀门

1.1 △ 铸钢阀门特点

铸钢阀门，作为铸造合金的一种，是以浇注铸件的方式生产出来的钢制品。它主要适用于制造形状复杂、难以通过锻造或切削加工成形的零件，同时要求这些零件具有较高的强度和塑性。然而，铸钢阀门在承受冲击力、塑性和韧性方面相对较弱。

1.2 △ 锻钢阀门优势

相比之下，锻钢阀门则具有显著的优势。采用锻造方法生产的锻钢件，其质量远高于铸钢件，能够承受更大的冲击力，并且在塑性、韧性和其他力学性能方面都表现出色。因此，对于重要的机器零件，锻钢件无疑是。此外，锻钢阀门还具有更高的压力等级，如PN100、PN160、PN320等，以及1500LB-3500LB的负载能力，远超铸造阀门的压力等级。这使得锻钢阀门在各种应用场合中都能表现出色。

022.YK43X高压锻造法兰式气体减压阀应用案例铸造与锻造工艺

2.1 △ 锻造工艺分类

锻造是一种金属加工方法，通过锻压机械对金属坯料施加压力，使其产生塑性变形，从而获得具有特定机械性能、形状和尺寸的锻件。锻造可以按照不同的成形方法进行分类，包括开式锻造（自由锻）和闭模式锻造。在开式锻造中，金属在上下抵铁间受到冲击力或压力而产生变形；而闭模式锻造则是将金属坯料置于具有一定形状的锻模膛内进行压变形。

此外，根据变形温度的不同，锻造还可以分为热锻、温锻和冷锻。闭模式锻造，也称为模锻，它包括模锻、旋转锻、冷镦和挤压等方法。开式锻造，也称为自由锻，它主要通过手工或机械方式进行。

2.2 △ 铸造工艺特点

铸造，这一金属热加工工艺，通过将金属熔炼成符合特定要求的液体，并注入铸型中，经过冷却凝固和清整处理，*终得到具有预定形状、尺寸和性能的铸件。铸造工艺分为普通砂型和特种铸造，其对复杂形状零件经济适用，但存在环境及材料消耗问题。

铸造工艺涵盖多个环节，包括准备铸造模具、熔化与浇注铸造金属以及处理和检收铸件。铸造模具的优劣直接影响铸件质量，而铸造金属则主要有铸铁、碳钢和不锈钢等。然而，铸造生产也存在一些缺点，如产生噪声、有害气体和粉尘等环境污染，此外，它还需要大量的材料和设备。

YK43X高压锻造法兰式气体减压阀应用案例性能范围

减压阀流量系数(Cv)

YK43X高压锻造法兰式气体减压阀应用案例主要零件材料

YK43X高压锻造法兰式气体减压阀应用案例外形结构图

YK43X高压锻造法兰式气体减压阀应用案例外形尺寸(PN1.6-4.0)单位：mm

YK43X高压锻造法兰式气体减压阀应用案例外形尺寸(PN6.4-16.0) 单位：mm

YK43X高压锻造法兰式气体减压阀应用案例安装说明

①为了操作和维护方便，该气体减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与气体减压阀休上所示箭头的方向一致。
③为了防止气体减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

其实在工业系统中，减压阀和安全阀是两种至关重要的压力控制装置。它们虽然都与压力控制相关，但在功能、设计和应用场景上有着明显的区别。本文将全面地介绍这两种阀门的安装方式，确保其在实际应用中能够发挥*大效能。

YK43X高压锻造法兰式气体减压阀应用案例减压阀的安装方式

减压阀主要用于降低压力并维持出口压力稳定，其工作原理是通过改变节流面积来调节压力。以下是减压阀的安装规范：

1. 安装位置：减压阀通常应垂直安装在水平管道上，以确保介质流动方向与阀体上的箭头方向一致。

2. 管道清洗：在安装前，应对管道进行清洗，以去除可能影响减压阀性能的杂质。

3. 过滤器安装：为了保护减压阀，应在进水侧安装过滤器，并在其前后安装控制阀。

4. 压力表安装：如果减压阀自身不带压力表，应在其前后相邻部位安装压力表，以便观察阀前后的压力变化。

5. 旁通管安装：减压阀后的管道直径应比阀前进口管径大，并装上旁通管以便检修。

6. 试压和调整：安装结束后，应按设计要求对减压阀进行试压、冲洗和调整，并做出调整后的标志。

YK43X高压锻造法兰式气体减压阀应用案例安全阀的安装方式

安全阀是一种安全保护装置，当设备内的压力超过设定值时，会自动开启释放压力，以防止设备损坏或发生事故。以下是安全阀的安装规范：

1. 垂直安装：安全阀必须垂直安装，并且直接安装在容器或管道的接头上，而不另设进口管。

2. 进口管要求：如果必须装设进口管，进口管的内径应不小于安全阀的进口通径，且长度要尽可能短，以减少管道阻力和安全阀排放时产生的反作用力对于容器接头的力矩。

3. 管道清洗：安装前应对管路进行吹扫清洗，以免排放时污物卡坏密封面，造成安全阀的损坏。

4. 避免切断阀：安全阀入口管道一般不设切断阀；如果必须设置，则切断阀要铅封开启，而且不影响安全阀的操作。

5. 排放管要求：安全阀出口管道的管径要不小于安全阀出口直径，排放管的阻力应尽可能小，其阻力压降应小于阀门开启压力值的10%。

6. 排放方向：排放的气相要排向安全地点，一般出口朝上，排放口要切成平口，在管道低点有一个Ф6～Ф10的排液孔。

7. 维护和检查：安全阀需要定期进行压力测试和密封性检查，以确保其在紧急情况下能够正常工作。

YK43X高压锻造法兰式气体减压阀应用案例总结

通过遵循上述安装规范，可以确保减压阀和安全阀在系统中的正确安装和高效运行，从而保障整个系统的安全和稳定。
