YK43X/F/Y型先导活塞式气体减压阀选型分析
2026-01-15 15:08:18 来源:SH

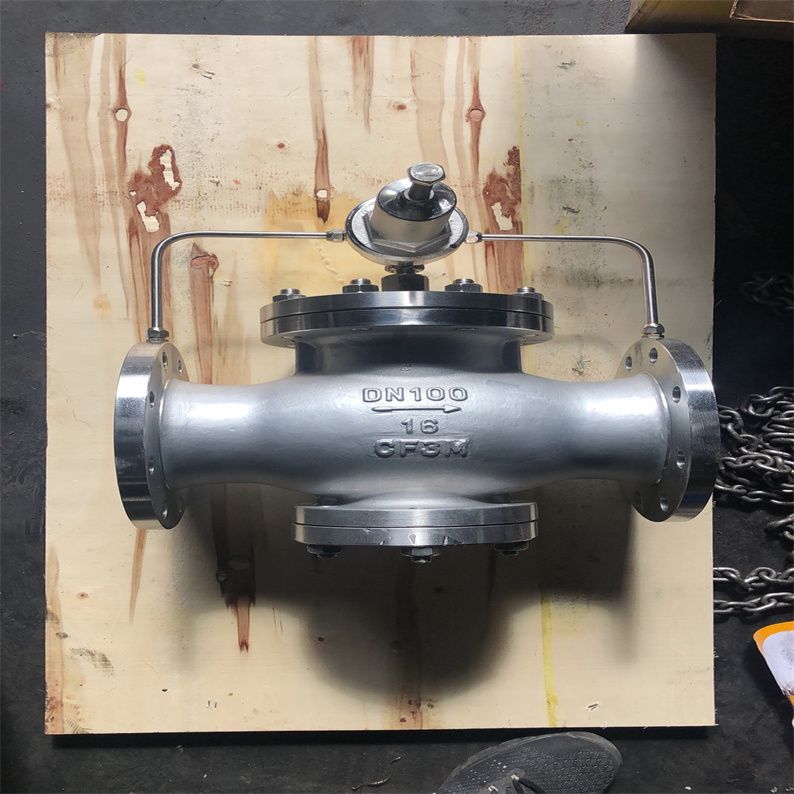

YK43X/F/Y型先导活塞式气体减压阀选型分析
先导式减压阀的设计需综合考虑压力控制精度、结构稳定性、工况适应性、安全性等多方面因素,同时需兼顾制造工艺与成本,以下是关键设计注意事项:由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。YK43X/F/Y型先导活塞式气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。
适用范围
系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
一、YK43X/F/Y型先导活塞式气体减压阀选型分析核心性能参数设计
压力调节范围与精度匹配
1、根据应用场景明确出口压力范围(如 0.1-10MPa),确保先导阀的弹簧刚度与主阀的承压能力匹配,避免因弹簧选型不当导致调节范围不足或超调。
2、稳压精度需结合下游需求设计,高端场景(如半导体)需控制在 ±0.5% 以内,可通过优化先导阀反馈通道的阻尼结构(如增设节流孔)减少压力波动;民用场景(如供水)可放宽至 ±5%,以降低成本。
流量特性与流通能力
1、依据*大流量需求计算流量系数(Cv 值),主阀通径需满足流通能力要求,同时避免过大导致响应滞后。例如,DN50 阀门的 Cv 值通常需≥30,以适应工业管道的大流量需求。
2、设计主阀阀芯形状(如锥形、平板形)时,福建德特森阀门有限公司通过 CFD 仿真优化流道,减少气蚀和涡流(尤其在高压差工况下),可采用多段减压或阶梯式流道降低流速。
二、YK43X/F/Y型先导活塞式气体减压阀选型分析结构设计要点
先导阀与主阀的协同匹配
1、先导阀的输出力需足以驱动主阀芯动作,通常通过面积比设计(主阀活塞面积 / 先导阀阀芯面积)确保灵敏度,面积比一般取 10-50 倍(高压场景取更大值)。
2、主阀与先导阀的连接管路(控制腔)需短而粗,减少液压 / 气压滞后,长度不宜超过 1 米,内径不小于 6mm,避免因管路阻力导致响应延迟。
密封与防泄漏设计
1、密封件材料需适配介质(如燃气用丁腈橡胶,高温用氟橡胶,强腐蚀用 PTFE),并设计防挤出结构(如加装挡圈),避免高压下密封件变形失效。
2、对于气体介质,需采用硬密封(如金属对金属)或复合密封(如金属 + 橡胶),确保泄漏率≤1×10 Pam³/s(符合 ISO 15848 标准);液体介质需关注静态密封(如阀体法兰)和动态密封(如阀芯与阀座)的双重可靠性。
抗气蚀与耐磨损设计
1、高压差工况(如 ΔP≥10MPa)下,需在主阀入口增设节流孔板或迷宫式流道,将压力梯度分散至多个阶段,降低局部流速(控制在 15m/s 以内),避免气蚀破坏阀座。
2、阀芯、阀座等易损件采用耐磨材料(如司太立合金、陶瓷涂层),表面粗糙度需≤Ra0.8μm,减少介质冲刷导致的磨损。
三、YK43X/F/Y型先导活塞式气体减压阀选型分析工况适应性设计
极端环境适配
1、高温场景(如蒸汽系统)需选用耐高温材料(阀体用铬钼钢,弹簧用 Inconel 合金),并设计热补偿结构,避免因温度变形导致卡涩;低温场景(如 LNG)需采用低温钢(如 304L),密封件用全氟醚橡胶,确保 - 196℃下仍有弹性。
2、腐蚀环境(如化工、海水)需采用耐腐蚀合金(如哈氏合金、钛合金),或对阀体进行表面处理(如电镀镍磷合金、喷涂聚脲),耐蚀等级需达 C5-M(ISO 12944 标准)。
动态响应与稳定性
1、针对快速变载场景(如液压机床),需减小主阀阀芯质量(如采用轻质合金),并优化复位弹簧刚度,使响应时间≤50ms;同时增加阻尼孔抑制高频振动,避免阀芯 “颤振”。
2、对于大流量波动场景(如市政供水),可设计主阀预开结构(如先导阀先开启小流量通道,再驱动主阀全开),降低压力冲击。
四、YK43X/F/Y型先导活塞式气体减压阀选型分析安全与可靠性设计
超压保护机制
1、集成超压泄放功能,当出口压力超过设定值 1.1 倍时,先导阀需触发主阀快速全开泄压,响应时间≤1s;或设计独立的安全阀联动结构,避免系统过压爆炸。
2、主阀需具备 “失气 / 失电保护” 功能(如弹簧复位至关闭或全开状态),防止控制信号中断导致的失控。
结构强度与寿命
1、阀体需通过水压试验(1.5 倍公称压力,保压 30 分钟无泄漏),法兰连接符合 ASME B16.5 或 GB/T 9113 标准,避免高压下爆裂。
2、运动部件(如阀芯、导向套)需进行疲劳强度校核,确保循环寿命≥10 万次(工业级)或 100 万次(民用级),关键部位采用锻件而非铸件,减少内部缺陷。
五、YK43X/F/Y型先导活塞式气体减压阀选型分析制造与装配工艺适配
加工精度控制
1、阀芯与阀座的配合间隙需控制在 0.01-0.03mm(液体介质)或 0.05-0.1mm(气体介质),过大会导致泄漏,过小易卡涩;导向孔的同轴度误差≤0.02mm/m,确保阀芯运动平稳。
2、先导阀的喷嘴 - 挡板结构(若采用)需保证喷嘴孔径公差≤±0.01mm,挡板平面度≤0.005mm,否则会影响压力控制精度。
模块化与标准化
核心部件(如先导阀、弹簧、密封件)采用标准化设计,便于互换和维护;针对不同工况可快速更换阀芯(如从单座式换为双座式),提高产品通用性。
YK43X/F/Y型先导活塞式气体减压阀选型分析主要技术参数和性能指标
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 *高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 *小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989
*:壳体试验不包括膜片、顶盖YK43X/F/Y型先导活塞式气体减压阀选型分析流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
YK43X/F/Y型先导活塞式气体减压阀选型分析主要零件材料零件名称 零件材料 阀体 阀盖 底盖 WCB/FCB* 阀座 阀盘 2Cr13/304* 缸套 2Cr13/25(镀硬铬)/304* 活塞 2Cr13/铜合金/铜合金* 活塞环 合金铸铁/对位聚苯* 导阀座 导阀杆 2Cr13/304* 膜片 1Cr18Ni9Ti 主阀 导阀弹簧 50CrVA 调节弹簧 60Si2Mn 密封垫(X/F型号) 橡胶/聚四氟乙稀 导阀体 导阀盖 25/304*
*:用于氧气介质时的材料YK43X/F/Y型先导活塞式气体减压阀选型分析外形尺寸(PN1.6-4.0)单位:mm
公称通径DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 290 90 20 160 180 300 98 25 180 200 300 110 32 200 220 300 110 40 220 240 320 125 50 250 270 320 125 65 280 300 325 130 80 310 330 365 160 100 350 380 365 170 125 400 450 475 200 150 450 500 475 210 200 500 550 515 240 250 650 560 290 300 800 705 335 350 850 745 375 400 900 780 405 450 900 730 455 500 950 835 465
YK43X/F/Y型先导活塞式气体减压阀选型分析外形尺寸(PN6.4-16.0) 单位:mm公称通径DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 300 100 20 180 200 310 105 25 200 220 31 120 32 220 230 310 120 40 240 240 335 135 50 270 300 335 135 65 300 340 340 140 80 330 360 380 170 100 380 380 185 125 450 490 215 150 500 490 225 200 550 535 260 250 650 580 310 300 800 725 355 350 850 765 395 400 900 800 435 500 950 855 495
连接形式法兰式:RF FM RJ
执行准备:JB79 GB9113 ANSI B16.5订货须知
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度六、YK43X/F/Y型先导活塞式气体减压阀选型分析合规性与测试验证
标准符合性
1、需满足行业标准(如工业阀门符合 API 526、市政阀门符合 GB/T 21386、核电阀门符合 RCC-M),涉及安全的场景需通过第三方认证(如 CE、ATEX、CRCC)。
2、环保要求严格的领域(如 VOCs 控制),需满足低泄漏标准(如 EPA Method 21 泄漏率≤50ppm)。
全工况测试
出厂前需进行性能测试:包括压力调节精度、流量特性曲线、响应时间、泄漏率、耐久性等;极端工况需进行高低温循环、振动冲击、腐蚀老化等可靠性测试,确保实际运行与设计预期一致。
综上,先导式减压阀的设计需在性能、可靠性、成本之间找到平衡,福建森科阀门制造有限公司通过精准的参数匹配、结构优化和工况适配,满足不同领域的严苛需求,同时兼顾制造可行性与后期维护便利性。
但是,对于一些没有安装过减压阀的人来说,安装减压阀可能会成为一项难题。那么,减压阀怎么安装呢?下面,我们就来详细介绍一下减压阀的安装步骤。
第步:准备工作
在安装减压阀之前,我们需要做一些准备工作。需要准备好需要安装减压阀的管道、减压阀、法兰和螺栓等。需要检查减压阀是否符合使用标准,是否有损坏或者缺陷,以确保安全使用。
第二步:安装减压阀
在安装减压阀时,需要注意以下几个步骤:
1. 清洁管道和减压阀的连接口,确保连接口干净无尘。
2. 将减压阀的法兰与管道的法兰连接,用螺栓将其固定,并注意螺栓的紧固力度。
3. 安装好减压阀之后,需要检查一下减压阀的工作状态,确保减压阀能够正常工作。
第三步:调试减压阀
在安装好减压阀之后,需要调试减压阀,以确保其能够正常工作。具体的调试步骤如下:
1. 打开管道的进水阀门,并让水流经过减压阀。
2. 观察减压阀的压力表,确保压力表显示的数值与设定值相同。
3. 调整减压阀上的调节旋钮,使得减压阀的出水压力符合要求。
4. 关闭进水阀门,检查减压阀的泄压管是否正常工作。
第四步:维护减压阀
在减压阀安装好之后,需要进行定期维护,以确保减压阀的正常工作。具体的维护方法如下:
1. 定期清洗减压阀和其周围的区域,以防止灰尘和污垢的积累。
2. 定期检查减压阀的密封性能,确保减压阀的密封性能良好。
3. 定期检查减压阀的压力表和泄压管,以确保其正常工作。
总结:
安装减压阀可能会有一些困难,但只要按照上述步骤进行操作,就能够轻松安装好减压阀。同时,定期维护减压阀也是非常重要的,它能够确保减压阀的正常工作,保证管道的安全运行。希望本篇文章能够对大家有所帮助!
