J61Y手动高压锻钢承插焊截止阀选型应用案例

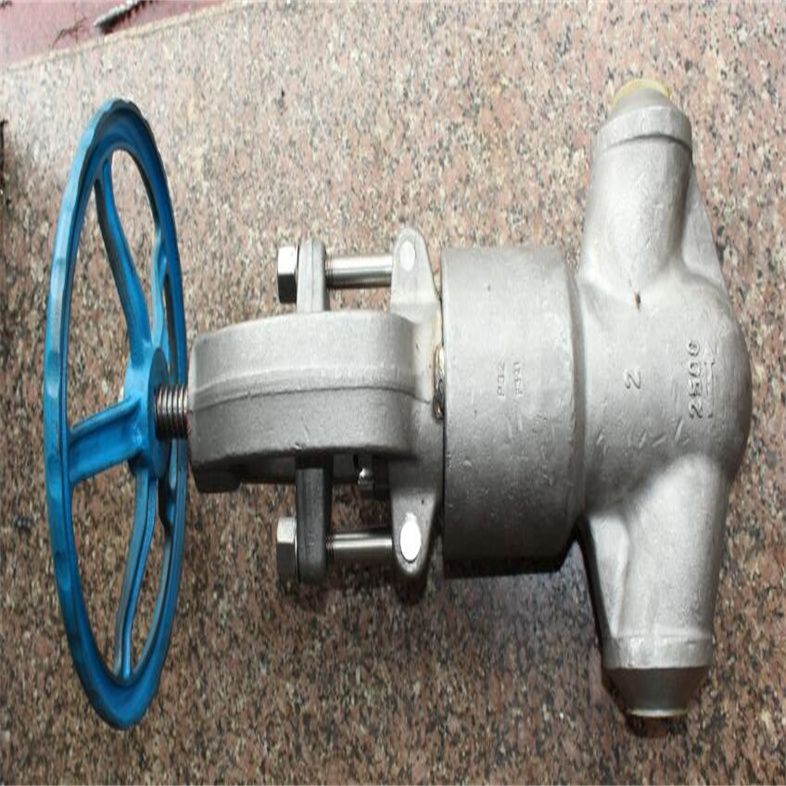

J61Y手动高压锻钢承插焊截止阀选型应用案例

J61H/Y锻钢承插焊截止阀有三种阀盖设计，种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

对焊截止阀作为工业管道系统中不可或缺的关键组件，凭借其独特的连接方式与密封性能，在石油、化工、电力等领域发挥着重要作用。与传统法兰连接阀门相比，对焊截止阀通过阀门两端与管道直接对焊的方式，消除了法兰垫片可能存在的泄漏风险，尤其适用于高温高压或强腐蚀性介质的输送场景，有效提升了系统的安全性和可靠性。

从结构特点来看，对焊截止阀的阀体通常采用整体锻造工艺，确保内部流道光滑无死角，减少介质流动阻力。阀瓣设计为锥形或平面密封结构，配合硬质合金或堆焊耐磨层，既能承受高压冲击，又能实现零泄漏密封。阀杆采用倒密封设计，当阀门全开时，阀杆底部与阀盖形成二次密封，防止介质从填料处泄漏，进一步延长了阀门的使用寿命。

J61Y手动高压锻钢承插焊截止阀选型应用案例

在安装工艺方面，对焊截止阀对焊接质量要求极高。焊接前需对阀体端部与管道进行精确对中，确保同轴度误差不超过0.5mm，否则可能导致应力集中或密封失效。焊接过程中需采用氩弧焊打底、手工电弧焊盖面的工艺，严格控制层间温度和焊接线能量，避免因热输入过大导致阀体变形。焊后还需进行100%射线检测或超声波探伤，确保焊缝质量符合ASME B16.34或GB/T 12235等标准要求。

与普通截止阀相比，对焊截止阀的优势体现在多个维度。首先，对焊连接消除了法兰螺栓松动或垫片老化的隐患，特别适用于长期运行且维护空间有限的场合。其次，阀体流道设计更优化，压降比法兰式阀门降低15%-20%，有助于节能降耗。此外，对焊截止阀的重量通常比同规格法兰阀门轻20%-30%，降低了管道系统的支撑负荷。

在实际应用中，对焊截止阀常被用于蒸汽管道、合成氨装置、核电主蒸汽系统等关键部位。例如，在某600MW超临界机组中，主蒸汽管道采用对焊截止阀后，系统泄漏率从0.3%降至0.05%，年节约蒸汽损失费用超百万元。在某化工项目里，对焊截止阀成功抵御了-50℃至550℃的极端温差，未出现任何密封失效问题。

随着工业4.0时代的到来，对焊截止阀正朝着智能化方向发展。部分厂商已推出带位置反馈功能的电动对焊截止阀，通过集成传感器和执行机构，实现远程监控与自动调节。同时，新材料的应用如镍基合金、双相不锈钢等，使阀门能耐受更苛刻的工况，使用寿命延长至10年以上。

展望未来，对焊截止阀将在能源转型和产业升级中扮演更重要角色。在氢能输送领域，其无泄漏特性可有效防止氢气渗漏引发的安全隐患；在二氧化碳捕集与封存项目中，耐腐蚀材质的对焊截止阀能长期稳定运行。可以预见，随着材料科学和制造工艺的持续进步，对焊截止阀的性能边界将不断被突破，为全球工业安全提供更坚实的保障。

J61Y手动高压锻钢承插焊截止阀选型应用案例设计规范

钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

是专为高温（≥300℃）、高压（≥10MPa）极端工况设计的阀门产品。它通过阀瓣沿阀座中心线垂直运动实现介质的切断、调节功能，阀体与管道采用焊接连接（对焊/承插焊）形成永久性密封，核心优势是焊接连接密封可靠，适配石油、化工、电力等行业高压管道系统，解决单一高温/高压阀门在复合工况下材质失效、密封泄漏的问题。

技术参数

1. 压力与温度

压力：公称压力覆盖 Class 600 - Class 4500（对应 10.0 - 76.0MPa），满足不同压力等级需求。

温度：工作温度范围 -29℃ 至 570℃（如南通市电站阀门有限公司产品），部分高端型号可适配更高温场景。

2. 结构与驱动

结构：采用塞形阀瓣，阀杆运动分 升降杆式（阀杆升降、手轮不升降）与 升降旋转杆式（手轮与阀杆同步升降，螺母设在阀体上）。

驱动：支持手动、电动、气动等，电动/气动驱动需配冷却/隔热装置（避免驱动机构超温损坏）。

3. 材质与密封

阀体材质：镍基合金（如 Inconel 600，耐温≤1093℃，适配强腐高温）、耐热钢（铬钼钢 WC6/WC9，耐温≤650℃，适配中高温高压）、双相钢等，保障高温高压下材质强度与耐腐蚀性。

密封组件：采用金属硬密封（如钴基合金 Stellite，耐磨耐高温）或自紧式复合密封（石墨+金属，耐高温密封），解决高温下密封失效问题。

工作原理

进口高温高压焊接截止阀的核心工作逻辑是“阀瓣垂直运动控制介质通断”：

开启状态：阀瓣沿阀座中心线垂直上升，阀座与阀瓣间的密封面分离，介质通过阀体内部流道实现流通。

关闭状态：阀瓣沿阀座中心线垂直下降，阀座与阀瓣紧密贴合，依靠密封面的紧密接触实现介质的可靠切断。

通过阀瓣的垂直运动，阀门实现对管道中介质的切断、调节功能，保障高温高压工况下介质的可靠控制。

J61Y手动高压锻钢承插焊截止阀选型应用案例结构型式：
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

J61Y手动高压锻钢承插焊截止阀选型应用案例

零件材料

注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

J61Y手动高压锻钢承插焊截止阀选型应用案例外形结构图

J61Y手动高压锻钢承插焊截止阀选型应用案例主要外形尺寸150LB-600LB

J61Y手动高压锻钢承插焊截止阀选型应用案例主要外形尺寸900LB-1500LB

广泛应用于各类流体管道系统中，特别是在高温、高压或恶劣环境下。正确使用焊接截止阀不仅能保证系统的正常运行，还能延长设备的使用寿命，减少故障发生。以下是使用焊接截止阀时需要注意的细节：

1. 安装前的检查与准备
确认规格与型号：在安装焊接截止阀之前，首先确认所选阀门的规格、压力等级、材质和管道的匹配情况，确保阀门适用于具体的工作环境和系统要求。
检查阀体及阀座：在安装前检查阀门的阀体和阀座，确认没有损坏、裂纹或污染，确保阀门处于良好的工作状态。如果发现有任何问题，应及时更换或修理。
清洁与干燥：焊接截止阀及管道在安装之前需要清洁。清除内部的油污、杂质、尘土等，避免在后期使用中对阀门的密封性能造成影响。
2. 正确安装与焊接
焊接位置：焊接截止阀的安装位置应选择在便于维护和检查的位置，避免安装在容易受损或受力过大的部位。
管道对接与焊接：焊接时应保证管道端口与阀门接口之间的对接平整，避免发生错位或不平行的情况。焊接前，应进行管道端部的清洁处理，确保焊接区域没有杂质。
焊接操作规范：焊接时应根据阀门和管道材质的不同，选择合适的焊接方法和焊接材料。要控制焊接温度和时间，避免过高的焊接温度导致阀门材质的损伤。
焊接后的冷却：焊接完成后，应让焊接部分自然冷却。快速冷却可能导致焊接部位产生裂纹，因此要避免焊接后的急冷。冷却时间应根据实际情况和材料特性来合理安排。
3. 使用中的注意事项
阀门开关操作：焊接截止阀一般用于控制流体的开关，操作时应避免暴力开关。慢慢旋转阀门手轮或驱动装置，确保阀门的启闭动作平稳，避免阀门密封面受到损坏。
避免频繁开关：焊接截止阀一般设计用于长期维持全开或全闭状态，避免频繁的开关操作。频繁开关可能会导致阀门密封面的磨损或损坏，影响其正常密封功能。
检查阀门密封性：厂家定期检查阀门的密封性能，确保没有泄漏现象。尤其是在高压或高温环境中，阀门的密封面容易受到磨损和老化，定期的检查和更换密封件能够有效防止泄漏。
避免超负荷使用：焊接截止阀在设计时有其适用的压力和温度范围，避免在超过阀门额定压力或温度的条件下使用，否则可能导致阀门的损坏或泄漏。
4. 定期检查与保养
检查阀门组件：定期检查阀门的各个部件，包括阀杆、阀座、阀盖、密封圈等，确保它们没有磨损、腐蚀或老化。如果发现任何损坏或异常，应及时更换部件。
润滑：阀杆和其他运动部件在使用过程中可能会出现磨损，需要定期加注润滑油，以减少摩擦，延长阀门的使用寿命。润滑时要选择与阀门材质兼容的润滑剂。
防止结垢和腐蚀：在管道系统内，如果流体中有腐蚀性物质或沉积物，可能导致阀门的结垢或腐蚀。定期检查阀门内部，必要时进行清理，防止阀门的长期损坏。
定期操作测试：对焊接截止阀进行定期的功能测试，检查其启闭是否顺畅，阀门动作是否灵活，密封性是否良好。对需要长期运行的阀门进行适当的备用操作，确保其处于正常工作状态。
5. 特殊环境下的使用
高温高压环境：在高温或高压环境下使用焊接截止阀时，应确保阀门选型符合相应的工作条件。例如，某些阀门需要选用耐高温材料（如不锈钢或合金材料），并确保密封件的耐温性能符合要求。
腐蚀性流体：如果焊接截止阀用于输送腐蚀性流体，选择合适的阀门材质（如防腐涂层、合金材料等）至关重要，确保阀门能够承受腐蚀性流体的侵蚀，并保持良好的密封性能。
防冻措施：在低温环境下，某些流体可能会结冰或凝固，导致阀门卡死或损坏。因此，在低温环境中，阀门及管道需要采取防冻措施，例如加热器或保温材料，防止阀门冻结。
6. 应急处理
处理泄漏问题：如果焊接截止阀发生泄漏，应迅速关闭阀门，采取应急措施处理泄漏。在进行检修时，确保系统中的压力已完全释放，并采取相应的安全防护措施。
阀门卡死或无法启闭：如果阀门发生卡死或无法启闭的情况，应首先检查阀杆、阀座和密封部件是否有异物阻塞，必要时拆卸清理。如果出现阀门损坏，及时更换损坏的部件或整个阀门。
7. 阀门的拆卸与更换
拆卸步骤：拆卸焊接截止阀时，先关闭管道系统中的流体，释放管道内的压力，确保操作安全。拆卸过程中要小心拆下每一个部件，避免损坏阀门组件。
更换阀门密封件：如果阀门因密封件老化或损坏导致泄漏，应及时更换密封件。在更换时，确保使用与原型号相同的密封材料，以保证阀门的密封性能。
总结
焊接截止阀作为重要的流体控制元件，其使用细节直接影响到管道系统的安全性、稳定性和寿命。合理的安装、正确的操作、定期的检查和及时的保养是确保焊接截止阀长期可靠运行的关键。用户应根据具体工况和操作环境，选用合适的阀门，并遵循厂要求的操作规范，从而延长阀门的使用寿命，确保管道系统的安全运行。

J61Y手动高压锻钢承插焊截止阀选型应用案例

一、焊接式截止阀基本构造

焊接式截止阀是一种由阀体、阀门和焊接接口组成的阀门。其内部结构由阀门芯、密封垫、传动机构、阀杆等组成，具有密封性好、灵活易用等优点。焊接式截止阀通常由角度焊接法、对接焊接法和插桩焊接法等方式安装在管道上，广泛应用于各种不同的工业领域。

二、焊接式截止阀安装要点

1. 首先要根据管道安装的相应要求选择合适的焊接方式，并对焊接环境进行检查和准备；

2. 针对不同管道和工作环境要确定阀门实际需要开启、关闭的角度范围；

3. 安装前要彻底清洗焊接接口和阀门内部，保证管道流体不受污染，防止对设备和工艺产生不良影响；

4. 焊接时要根据焊接工艺要求和阀门本身的结构特点，掌握好焊接时间、温度和焊接力度等要点；

5. 安装完毕后，应尽可能保持管道稳定，以防万一检查管道和阀门各项参数是否符合要求。

三、焊接式截止阀使用注意事项

1. 严格按照使用要求和操作规范进行阀门的开启和关闭，不擅自拆卸和改变阀门内部结构，以免影响阀门使用效果和安全性能；

2. 定期检查阀门的使用状态和密封性，如发现阀门磨损或其他异常情况需要及时进行维护和更换；

3. 在操作焊接式截止阀时，应考虑到管道内的压力和流体情况，确保在安全的情况下进行操作；

4. 禁止使用高强度碰撞和锤击等方式对阀门进行操作或清洗，防止对阀门结构和使用寿命产生不利影响；

5. 焊接式截止阀通常用于中低温、中低压的管道系统中，不宜长时间使用在过高或过低的压力、温度环境下。

总之，焊接式截止阀是一种非常重要的管道连接组件，其使用和维护都需要注意一些细节和安全性要求。希望本文的介绍能够对广大读者有所帮助，更好地了解和使用焊接式截止阀。
