ZZYP自力薄膜式减压阀膜片换新方法步骤

2026-01-21 15:36:40 来源：SH

ZZYP自力薄膜式减压阀膜片换新方法步骤

ZZYP自力式减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式减压阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

ZZYP自力薄膜式减压阀膜片换新方法步骤产品结构

ZZYP自力式减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。膜片是不锈钢减压阀中*关键的运动和感压元件之一，它像一个灵敏的“隔膜”，将出口压力信号转化为机械位移。膜片的一侧承受出口介质压力，另一侧承受调压弹簧的力。当出口压力变化时，膜片会产生微小的形变，这个形变通过连接杆直接传递给阀瓣，控制其开度，从而实现压力的自动调节。因此，膜片的性能直接决定了阀门的灵敏度、控制精度和寿命。膜片材质必须具有良好的弹性、耐疲劳性、耐介质腐蚀性和耐温性。常用的材料有丁腈橡胶（NBR）、氟橡胶（FKM）、三元乙丙橡胶（EPDM）以及特制的金属波纹膜片。选择时需根据工作介质的化学性质、温度范围和工作压力来确定。例如，NBR适用于油和水，EPDM耐蒸汽性能好，FKM则具有广泛的耐化学性和耐高温性。一个老化或选材错误的膜片是导致阀门故障的主要原因。

在工业流体管道系统中，压力的稳定控制是保障安全、提升效率与节约能源的关键环节之一。其中，ZZYP型自力式减压阀作为一种常见的压力调节装置，凭借其独特的工作原理和结构设计，在众多领域发挥着不可或缺的作用。它无需依赖外部电源或气源，仅依靠管道介质自身的能量即可实现压力的自动调节，是一种高效且可靠的自动化控制元件。本文将系统性地介绍ZZYP自力式减压阀的主要用途及其核心特点，以帮助读者更好地理解这一设备。

ZZYP自力薄膜式减压阀膜片换新方法步骤蒸汽减压阀膜片坏了，可以使用橡胶板、塑料板或金属板代替。

一、了解膜片的作用及类型

膜片是减压阀内的关键零部件之一，负责承受减压阀的调节力并完成流体的调节。通常使用的膜片材质有橡胶、塑料和金属等。

二、可替代的材料及其特点

1.橡胶板

橡胶板具有较好的耐热性和弹性，且易于制造和加工。一般使用丁基橡胶板、氟橡胶板或硅橡胶板等材质。

2.塑料板

塑料板的硬度和耐腐蚀性能较好，且具有较强的耐磨性和耐低温性。常用塑料板材有聚四氟乙烯（PTFE）、聚苯乙烯（PS）等。

3.金属板

金属板材质通常包括铁、铬钴等金属材质，这种材质的膜片具有较强的耐高温、抗腐蚀性能和韧性。但是由于材料厚度较大，可调节性能相对较差。

三、使用替代材料需要注意的问题

1.替代材料要具有一定的韧性和耐热性，尽可能地保持减压阀的调节精度。

2.在选择材料的时候，需要考虑易于加工的性质，以保证制造过程中的质量和效率。

3.*好使用与减压阀相同或相似的厚度和尺寸的材质，否则可能会影响减压阀的调节性能。

4.替代材料必须经过严格的检测和测试，以保证减压阀的稳定性和可靠性。

四、ZZYP自力薄膜式减压阀膜片换新方法步骤结论

当蒸汽减压阀内的膜片损坏需要更换时，可以考虑使用橡胶板、塑料板或金属板等可替代材料。但选择替代材料需要注意材料的特性，以确保减压阀的调节性能和安全性。

一、ZZYP自力薄膜式减压阀膜片换新方法步骤主要用途

ZZYP自力式减压阀的核心功能是自动将较高的进口压力降低并稳定在所需的设定值上，无论进口压力或流量如何波动，都能保持出口压力的相对恒定。其应用范围十分广泛，主要集中在以下场景：

1.蒸汽系统的压力控制：在供热、发电、化工、纺织、食品加工等行业的蒸汽管网中，不同设备或工艺段往往需要不同压力的蒸汽。自力式减压阀可以安装在主管道分支处，为低压用汽设备提供稳定、安全的蒸汽源，防止因压力过高导致的设备损坏或安全隐患。

2.气体输送与分配管网：在压缩空气、天然气、煤气、氮气等工业气体供应系统中，从储罐或压缩机出来的气体压力通常较高且不稳定。通过安装自力式减压阀，可以将压力降至各用气点设备所需的工作压力，确保气动工具、燃烧器、仪器仪表等设备的正常运行，并提高气体利用的经济性。

3.液体管路的压力调节：适用于水、油品及其他非腐蚀性液体介质。例如，在高层建筑的供水系统中，可用来稳定下层管道的压力，避免水压过高；在工业循环冷却水系统或工艺液体输送管线中，为后续设备提供恒定的进口压力。

4.工艺过程的压力稳定：在许多连续生产过程中，如化学反应、发酵、萃取等，反应釜、塔器或管道的进料压力需要保持精确稳定，以确保反应条件一致和产品质量。自力式减压阀能为此提供一种简单有效的解决方案。

5.安全保护与节能：通过将系统局部压力维持在合理水平，可以降低管道与设备的承压等级要求，延长其使用寿命，同时减少因压力过高造成的介质泄漏和能源浪费，间接起到安全防护与节能降耗的作用。

二、ZZYP自力薄膜式减压阀膜片换新方法步骤核心特点

ZZYP自力式减压阀之所以能在上述领域得到广泛应用，源于其一系列鲜明的技术特点，这些特点使其在特定场合比需要外接动力源的控制阀更具优势。

1.自力运行，无需外援：这是其*显著的特点。阀门内部通过感应出口压力的变化，驱动膜片、弹簧等执行机构，直接调整阀芯的开度，从而改变流通面积以实现减压稳压。整个过程完全利用被调介质自身的能量，无需电力、压缩空气等外部动力源，简化了系统配置，降低了安装和维护成本，特别适用于缺乏外部动力或要求防爆的场合。

2.结构紧凑，维护简便：通常采用模块化设计，将检测、执行、调节功能集成于一个紧凑的阀体内。主要部件如膜片、阀芯、阀座、弹簧等易于检查和更换，维护工作相对简单，对维护人员的技术要求相对较低。

3.反应灵敏，调节稳定：采用直接作用式或先导式（指挥器操作）原理，对出口压力的变化感知直接，反馈迅速。一旦出口压力偏离设定值，调节机构能立即动作，快速抵消干扰，使压力恢复至设定点附近，控制精度能满足大多数工业过程的一般要求。

4.多种配置，适应性强：

*压力调节范围：通过更换不同刚度的弹簧，可以在一定范围内调整阀门的出口压力设定值，以适应不同的工况需求。

*阀后压力调节与阀前压力调节：通常标准型为阀后压力调节（减压阀）。也可设计为阀前压力调节（背压阀或泄压阀），用于保持阀前进口压力的稳定。

*介质适应性：根据不同的介质特性（温度、腐蚀性、清洁度等），可选用不同的阀体、阀内件材质及密封形式，如铸钢、不锈钢、耐腐蚀合金等，以及适用于蒸汽、气体、液体的专门结构。

5.经济实用，可靠性高：由于省去了昂贵的电控系统、定位器或气动放大器，初始投资成本通常较低。结构简单意味着故障点少，在正确的选型和安装条件下，能够长期稳定工作，可靠性较高。

6.安装注意事项与局限性认识：尽管优点突出，但了解其局限性同样重要，以确保正确应用。例如，其控制精度通常低于需要外部传感器和控制器的电动调节阀；对于流量变化极其剧烈或要求超精密控制的场合可能不适用；安装时一般要求直管段，并可能需要配备前后隔离阀及过滤器，以保护阀门内部件免受管道杂质损坏；对于介质温度过高或过低、粘度、腐蚀性极强的特殊工况，需要特别选型或考虑其他控制方案。

总结而言，ZZYP自力式减压阀是一种巧妙利用流体自身能量进行工作的自动化调节设备。它在蒸汽、气体、液体等多种介质的管道系统中，承担着稳定下游压力、保障设备安全、优化工艺条件的重要职责。其自力运行、结构简单、维护方便、经济可靠的特点，使其在众多工业领域成为压力控制方案中一个经典而实用的选择。在实际应用中，关键在于根据具体的介质条件、压力参数、流量特性及控制要求进行合理选型与正确安装，方能创新限度地发挥其效能，为流体控制系统提供稳定而持久的保障。

ZZYP自力薄膜式减压阀膜片换新方法步骤产品特点

（1）自力式减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

ZZYP自力薄膜式减压阀膜片换新方法步骤

序号

品名

型号及规格

单位

数量

自力式减压阀配件

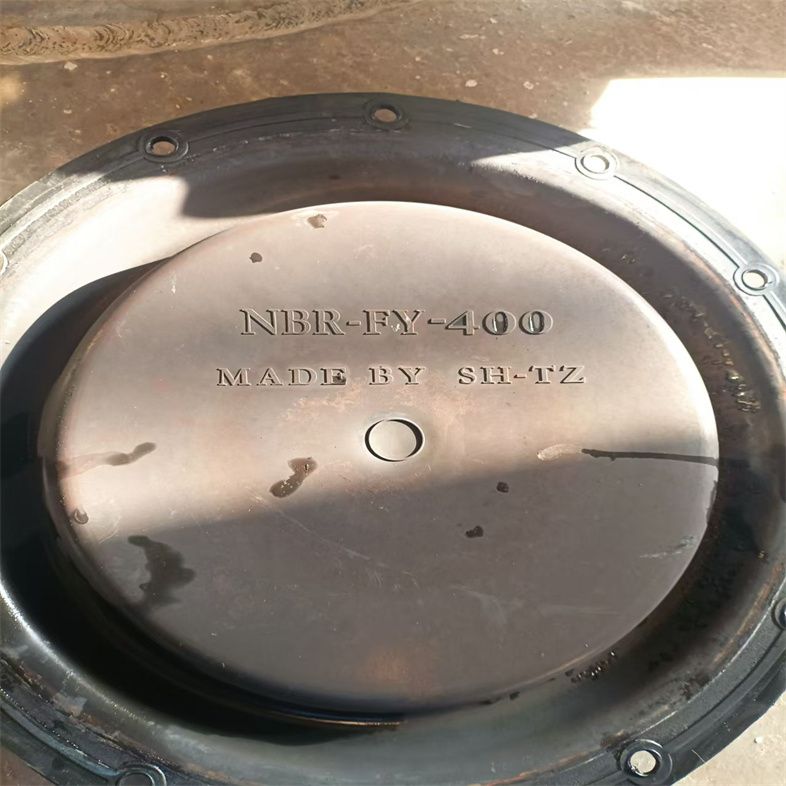

ZZYP自力式减压阀膜片PN16 DN15薄膜式

进口压力0.34MPA,出口压力0.09MPA，

法兰标准HG/T20592-2009

对角螺丝孔中心距 65mm，

4个螺丝孔，螺丝孔大小14mm

设备厂家：上海申弘阀门

套

技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的 *小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间*大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

外形结构图

ZZYP自力薄膜式减压阀膜片换新方法步骤主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5
