ZZYP自力活塞式套筒减压阀技术规范

2026-01-21 17:07:41 来源：SH

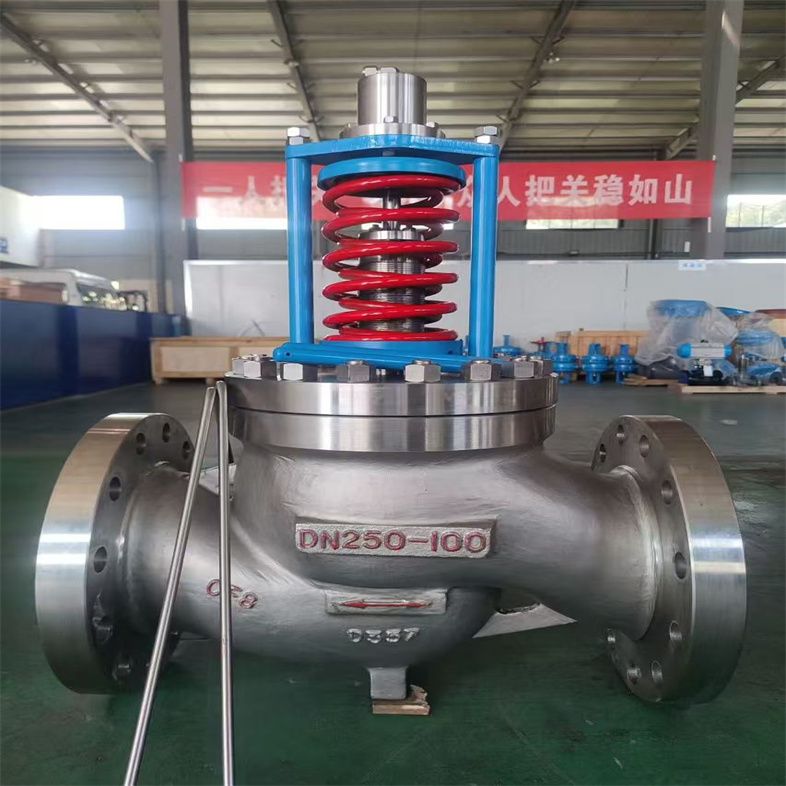

ZZYP自力活塞式套筒减压阀技术规范

ZZYP自力式减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式减压阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。自力式减压阀通过调节阀体内开闭构件的开闭度调节介质的流量，降低介质的压力，通过阀门后压力的作用调节开闭构件的开闭度，使阀门后压力保持在一定范围内。

自力式减压阀也称为活塞式减压阀、蒸汽减压阀。气动调节阀的必要部件主要是缓解空气源的压力，使调节阀获得稳定的空气源动力，从而控制调节。这种阀门一般要水平安装在管道上。根据施工形式，可分为膜式、弹簧膜式、活塞式、杠杆式、波纹管式。根据座位的数量，人可以是单座式和双座式。

如果压力传感器检测到阀门压力指示的上升，减压阀打开度就会减少。检测到减压阀压力也就会减少，减压阀打开度提高，满足控制要求。自力式减压阀-该阀的减压比必须在一定程度上超过系统值。即使是*大流量或*小流量，也必须能够响应积极或反作用的控制信号。这些阀门应该选择有用的控制范围，即*大流量的20%到80%。通常具有等比或等比的特性。这种类型的阀门本身具有比例控制所需的*佳流动特性和流动范围。

自力式减压阀的工作原理：主要是杠杆的原理，利用阀内压力控制阀的开启度。

主要用途和主要性能：该阀门适用于水、蒸汽、空气介质管道，调节进口压力，降低到必要的出口压力，如果进口压力和流量发生变化，介质本身的能量将使出口压力自动保持在一定范围内，但进口压力和出口压力之间的差异必须为0.2MPA/CM。

自力式减压阀的特点：自力式压力减压阀不需要施加能量，而是利用媒体本身调整的减压阀。该产品*大的特点是在没有电、没有煤气的地方工作，同时节约能源，在运营中可以随意调整压力设置。采用快速开放流量特性，动作灵敏，密封性能好。

ZZYP自力活塞式套筒减压阀技术规范产品结构

ZZYP自力式减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。自力式减压阀（Self-operated Pressure Reducing Valve）是一种无需外部电源或气源即可调节压力的阀门，广泛应用于水处理、供水、气体输送、蒸汽管道等行业。与传统的减压阀不同，自力式减压阀通过内置的调节机构来自动调节压力，以保持系统中稳定的输出压力。下面是自力式减压阀的全面解析：

1. ZZYP自力活塞式套筒减压阀技术规范工作原理

自力式减压阀的核心工作原理是利用输入压力的变化来自动调节输出压力，而不需要依赖外部的能源或控制系统。其内部结构通常包含一个控制阀芯和一个弹簧或膜片等自力调节装置，来根据流体的压力变化调节阀芯的开闭度。

当流体通过减压阀时，进入阀体的高压水流会使阀芯的控制部分动作，通过调节阀门的开度来降低流体压力。通过精密的设计，这个过程完全不需要外部电源或气源来辅助。阀门会根据流体的压力自动调节，始终保持预设的安全工作压力。

2. ZZYP自力活塞式套筒减压阀技术规范组成部分

自力式减压阀的组成结构通常包括以下几部分：

- 阀体：容纳所有内部组件，控制水流进出。

- 调节机构：通常由弹簧或膜片构成，用于控制阀芯的运动。

- 阀芯：控制水流的开关，决定输出水压。

- 弹簧或膜片：通过弹簧或膜片的预紧力来平衡水流压力，起到自动调节的作用。

- 进水口和出水口：供水流入和流出的接口。

3. ZZYP自力活塞式套筒减压阀技术规范工作特点

- 自动调节压力：自力式减压阀可以根据管道系统中的输入压力自动调整输出压力，无需外部能源或电气控制。

- 无外部电源需求：与电动或气动调节阀不同，自力式减压阀完全依赖内部分配的力（如弹簧、膜片或杠杆等），避免了对电力和气源的依赖，适用于一些没有电源或气源的环境。

- 稳定性强：由于阀门根据系统压力变化自动调节，因此具有较高的稳定性，避免了人为调节带来的误差。

4.ZZYP自力活塞式套筒减压阀技术规范应用场合

自力式减压阀主要应用于以下领域：

- 自来水和工业供水系统：自动调节水管中的水压，避免水管因过高水压损坏。

- 蒸汽管道系统：控制蒸汽压力，防止设备因过高压力受损。

- 气体输送系统：在天然气、空气等气体管道中，保证气体压力保持在安全范围。

- 农业灌溉系统：通过自动减压，确保灌溉水流的均匀性，避免因过高压力造成损害。

- 消防系统：保证消防水系统的稳定压力，确保灭火设备能在规定压力下运行。

5. ZZYP自力活塞式套筒减压阀技术规范优点

- 无需外部电源：自力式减压阀的*大优势之一是其完全自给自足，无需外部电源或气源，简化了安装与维护。

- 节能高效：没有电力驱动系统，避免了电力浪费，降低了运维成本。

- 稳定性强：通过自动调节阀芯的开度，自力式减压阀能确保管道系统保持稳定的输出压力。

- 安装简便：没有复杂的外部控制系统，简化了设备的安装过程。

- 维护成本低：结构相对简单，维护和保养的成本较低，使用寿命较长。

6.ZZYP自力活塞式套筒减压阀技术规范常见类型

自力式减压阀根据不同的工作原理和适用环境可分为几种类型：

- 弹簧式自力减压阀：依靠弹簧的预紧力调节压力，是*常见的自力式减压阀类型。

- 膜片式自力减压阀：通过膜片控制压力调节，用于要求精度更高的场合，特别适合对流体清洁度有较高要求的系统。

- 杠杆式自力减压阀：通过杠杆结构调节压力，通常用于大流量管道系统中。

ZZYP自力活塞式套筒减压阀技术规范产品特点

（1）自力式减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

ZZYP自力活塞式套筒减压阀技术规范技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

ZZYP自力活塞式套筒减压阀技术规范执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的 *小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间*大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

ZZYP自力活塞式套筒减压阀技术规范性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

ZZYP自力活塞式套筒减压阀技术规范工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

ZZYP自力活塞式套筒减压阀技术规范零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

ZZYP自力活塞式套筒减压阀技术规范外形结构图

ZZYP自力活塞式套筒减压阀技术规范主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5

‘

7. ZZYP自力活塞式套筒减压阀技术规范安装与维护

- 安装位置：自力式减压阀通常安装在供水管道的进水口处，靠近水表或用水设备之前。具体位置需根据系统需求确定。

- 定期检查：应定期检查阀芯、弹簧或膜片的磨损情况，确保调节功能正常。

- 清洁保养：定期清洁阀门内部的杂质和水垢，防止阀芯的卡滞和控制不精确。

- 调节：根据需要可以调整调节机构上的螺钉，以设定正确的输出压力。

8. ZZYP自力活塞式套筒减压阀技术规范常见问题及解决方案

- 水流量不足或压力不稳定：可能是阀门内的弹簧、膜片损坏或杂质堵塞，检查并更换损坏部件。

- 水压过低：可能是调节螺钉松动或阀芯存在泄漏，需重新调整或更换阀门。

- 阀门卡滞：杂质或水垢积累在阀门内部时，可能会导致阀门卡住，清洁阀门即可恢复正常运行。

9. ZZYP自力活塞式套筒减压阀技术规范与其他减压阀的区别

- 无需外部电源：与电动或气动减压阀不同，自力式减压阀完全依靠内部机械原理自动调节，无需外部控制。

- 结构简单：自力式减压阀的结构简单，维护方便，减少了对复杂控制系统的依赖。

10. ZZYP自力活塞式套筒减压阀技术规范总结

自力式减压阀凭借其无需外部电源、自动调节压力和结构简单等优点，广泛应用于各类供水、气体、蒸汽和液体系统中。它能够有效降低系统压力，保护管道和设备，确保流体系统的稳定运行。自力式减压阀是一种无需外部能源驱动，依靠介质自身压力实现自动调节的流体控制装置，广泛应用于蒸汽、气体、液体等工业管路系统中，用于稳定下游压力，保障设备安全运行。其工作原理基于流体力学中的压力平衡机制，通过感应下游压力变化，驱动阀芯移动，从而自动调节阀门开度，维持设定压力恒定。该类产品通常由阀体、阀芯、弹簧、膜片或活塞、导压管等核心部件构成，结构紧凑，响应灵敏，具备良好的调节精度和稳定性。在实际应用中，自力式减压阀可分为直接作用式和先导式两种类型。直接作用式结构简单，适用于负荷变化较小、控制精度要求不高的场合；先导式则通过引入先导阀控制主阀动作，适用于大流量、高精度或高压差工况，调节性能更为优越。近年来，随着工业自动化水平提升，对压力控制系统的可靠性与节能性要求不断提高，推动了自力式减压阀在材料选用、密封技术、动态响应能力等方面的持续优化。例如，采用耐腐蚀合金材料提升阀门在恶劣介质环境下的使用寿命，应用高性能弹性元件增强长期运行的稳定性，以及通过流道优化设计降低流阻，提高能效。在石化、电力、冶金、制药、供暖等领域，自力式减压阀作为关键的工艺保护装置，承担着防止超压、保护终端设备、保障生产连续性的重任。安装时需注意进出口方向、前后直管段长度、避免振动干扰等因素，确保其正常工作。此外，定期检查膜片完整性、清理阀内杂质、校验设定压力是保障其长期可靠运行的重要维护措施。总体而言，自力式减压阀凭借其自给自足的工作特性、稳定的控制性能和较低的运维成本，在工业压力调控领域占据不可替代的地位。
