化工罐底气动下展式放料阀操作应用案例

化工罐底气动下展式放料阀操作应用案例

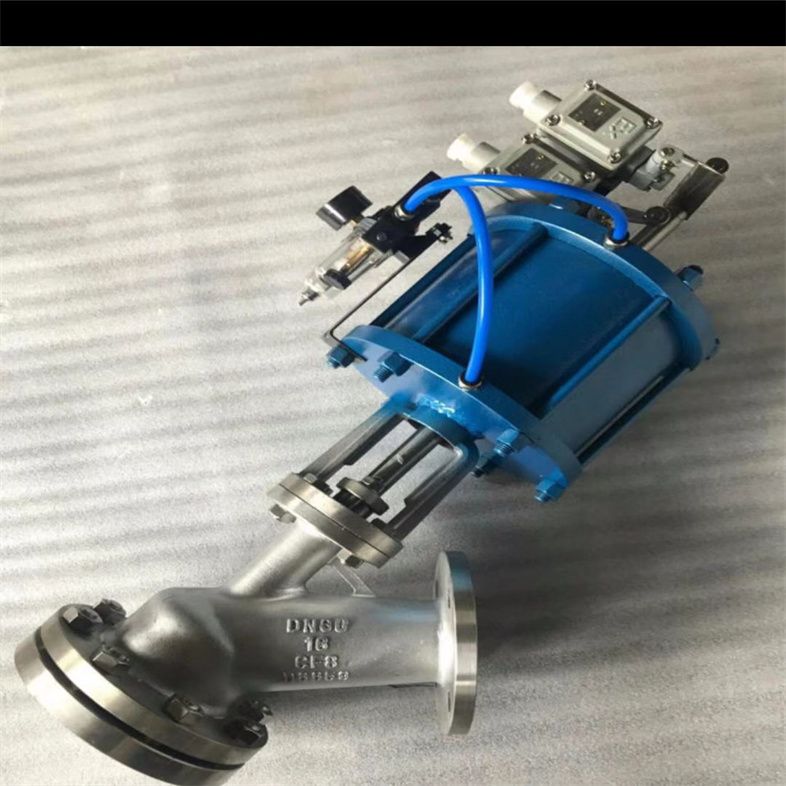

FL641H不锈钢气动放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。反应釜气动放料阀是一种由气动执行机构、行程开关、二位三通电磁阀和放料阀组件等组成，驱动形式为气缸活塞直行程控制，适用于反应釜、储罐及其他容器的底部排料、放料、取样等功能的化工设备。其利用阀门上气缸传动的优点，可远距离操作，使工人远离出料口，实现半自动或全自动控制。该阀根据工况实际使用情况的需要分为上展式、下展式、柱塞式三种结构型式。
化工罐底气动下展式放料阀操作应用案例反应釜气动放料阀性能优点：
气动放料阀是利用气源推动气缸活塞在活塞缸内进行直线往复运动，再配备电磁阀和行程开关等限位控制机构，从而实现气缸驱动阀杆带动阀瓣做上升和下降动作转换，达到快速准确开启和关闭阀门的目的。本产品安装和使用方便，易于修理，不受气温变化的影响，又能远距离操作，特适合于不适于人工手动操作的储料罐、反应釜及其他容器的底部排放物料等工况场合。本实用新型公开了一种罐底气动放料阀,包括阀体,阀体内具有阀芯,所述阀体与直行程气缸连接,该直行程气缸的驱动轴伸入阀体内,直行程气缸装配在阀体的轴向方向上,使得直行程气缸的驱动轴与阀芯呈一直线排布,阀体下部设有进料管,该进料管朝向阀体一侧弯曲,并且进料管的进料口朝上,进料管的出料口与阀体连通,阀体的底部为排料口.本实用新型采用直行程气缸,与阀体直接装配连接,利用直行程气缸的直线移动实现阀门的开启和关闭,占用空间较少,操作方便.

一、化工罐底气动下展式放料阀操作应用案例卸料阀类型

反应釜底卸料阀是一种用于化工、石油、冶金、制药等行业的重要设备，它通常安装在反应釜或储罐的底部，用于排放物料或进行取样。根据不同的工作原理和结构设计，反应釜底卸料阀可以分为上展式、下展式和柱塞式等类型。

1.上展式卸料阀
上展式卸料阀的特点是阀瓣向上运动以打开阀门，这种设计使得在打开阀门时，阀门需要克服介质作用力，因此打开时的力矩较大。上展式卸料阀适用于有搅拌器的反应釜泄料阀，其结构设计为平底型，阀体为V型，可以有效消除工艺介质在容器出口的残留现象。
2.下展式卸料阀
下展式卸料阀的阀瓣向下运动以打开阀门，这种设计使得在打开阀门时，运动方向与介质作用力相同，因此打开时的力矩较小。下展式卸料阀适用于框式锚式搅拌器的反应釜卸料，其结构设计也是平底型，但与上展式卸料阀相比，其安装高度较小。

3.柱塞式卸料阀
柱塞式卸料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式。升降杆结构形式需要较大的安装空间，但可以直观地判断阀门的启闭和位置。旋转杆结构形式安装高度*小，在启闭过程中柱塞只做旋转运动，需要依赖启闭位置指示器来判断阀门的启闭和位置。

二、化工罐底气动下展式放料阀操作应用案例卸料阀温度传感器

釜底卸料阀温度传感器是一种用于测量化工反应釜底部物料温度的装置，它通常与釜底卸料阀集成，以便在卸料过程中实时监控物料的温度。这种传感器对于控制化学反应过程、预防过热和确保生产安全至关重要。

在市场上，有多种类型的釜底卸料阀温度传感器，它们可以根据不同的应用场合和介质要求进行选择。例如，有些传感器采用PT100防爆温度传感器，可以实现在线温度监测和远程中控室监测，以及对反应釜物料的温度控制。此外，一些传感器设计为与阀杆一体化，可以直接穿透阀体，将温度传感器放置在与物料直接接触的位置，以确保温度数据的准确性。

三、化工罐底气动下展式放料阀操作应用案例卸料阀的特点
反应釜底卸料阀的主要用途是安装在反应釜、储罐和其他容器的底部，用于排料、放料、取样以及实现无死区关断操作。这种阀门通过底部法兰焊接或连接于容器底部，能够有效地消除工艺介质在容器出口的残留现象，确保物料的完全排放。反应釜底卸料阀的设计通常考虑到了易于维护和清洁的需求，使得阀门在化工、食品、医药等行业的反应釜底部应用中非常广泛。

四、化工罐底气动下展式放料阀操作应用案例反应釜底卸料阀的选择
选择合适的反应釜底卸料阀时，您需要考虑以下几个关键因素：
1.物料状态：根据反应釜中物料的状态（固体、液体或气体）来选择相应的卸料阀类型。例如，球阀适合固体物料（如粉料、颗粒料），而展阀（顶底阀）适合液体物料的出料。
2.温度和压力：不同材料的阀门能够承受的温度和压力范围不同。确保所选阀门的材料和设计能够适应反应釜内部的工作条件。
3.耐腐蚀性：根据反应釜中使用的介质的化学性质，选择相应的耐腐蚀材料，如不锈钢或特殊合金，以延长阀门的使用寿命。
4.清洁和维护：选择结构简单、便于清洁和维护的阀门，以便于定期检查和更换密封件，保持阀门的正常工作状态。
5.自动化程度：根据操作的便捷性和安全性需求，可以选择带有气动执行器的阀门，这样可以实现半自动或全自动控制，减少人工操作风险。
6.安全性：确保所选阀门具有必要的安全特性，如防爆、防泄漏等，以保障操作人员和设备的安全。

化工罐底气动下展式放料阀操作应用案例标准规范

1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

化工罐底气动下展式放料阀操作应用案例上展式与下展式区别

不锈钢气动放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

化工罐底气动下展式放料阀操作应用案例主要零件材质

外形结构图

化工罐底气动下展式放料阀操作应用案例主要外形尺寸（上展式）

主要外形尺寸（下展式）

一、化工罐底气动下展式放料阀操作应用案例选址

选取适合的安装位置，一般应选择流料方便、维护方便、与输送设备的出料口高度合适的位置进行安装。

二、安装高度

下展式放料阀的安装高度应根据输送设备的高度来确定，一般情况下安装高度应与输送设备出料口的高度相同或略低。

三、底座安装

先将下展式放料阀放置在安装位置，然后将其底座固定在地面上，并保证底座水平。底座要选用稳固、承重能力强的材料。

四、吊装

将下展式放料阀吊装到底座上并与底座牢固连接。在吊装过程中，应注意吊装方式和角度，以免损坏设备。

五、连接管道

连接管道前应先将放料阀的电机电缆连接好，并检查电气系统是否正常。再将管道连接到下展式放料阀上，注意连接的紧密度，同时要保证连接管道的质量，避免漏料现象。

六、注意事项

1. 安装前必须检查下展式放料阀的各部件是否完好，以及电气系统是否正常。

2. 在安装过程中，务必要调整好放料阀安装位置，以免设备操作不便。

3. 在连接管道时，注意排除气体和气泡等杂质。

4. 安装完成后，要对设备及连接管道进行系统测试，确保其正常运行。

【化工罐底气动下展式放料阀操作应用案例结语】

下展式放料阀作为常用的输送设备，安装时需要注意选址、安装高度、底座安装，吊装和连接管道等方面的问题，并严格遵守安装方法和注意事项，以确保设备能够正常运行。
