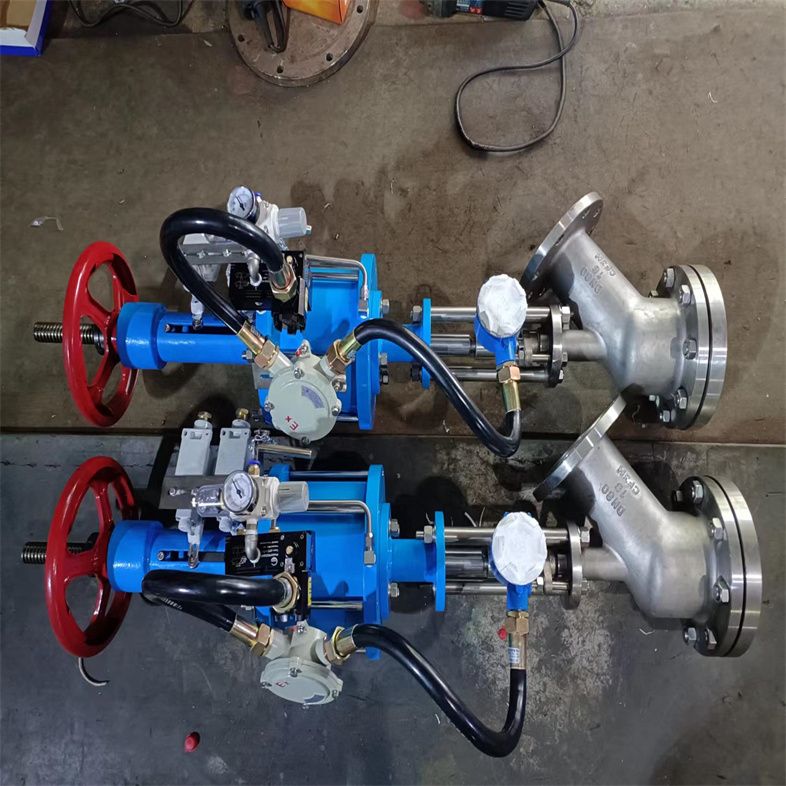

直行程气动釜底放料阀安装维护

直行程气动釜底放料阀安装维护

气动放料阀是一种通过气动执行器驱动的工业阀门，专为化工、制药、食品等行业的反应釜、储罐等容器底部排料设计。其核心功能是通过压缩空气实现快速启闭，支持远程控制或集成到自动化系统（如PLC/DCS），显著提升流程效率与安全性。

一、直行程气动釜底放料阀安装维护核心功能与工作原理

气动驱动
以压缩空气为动力源，通过电磁阀控制气缸活塞运动，实现阀门启闭。启闭时间通常仅需几秒，响应速度快，适合高频次操作。

开启：气源进入气缸下部，推动活塞上行，阀瓣开启。

关闭：气源进入气缸上部，活塞下行，阀瓣关闭。

失气保护：可选弹簧复位功能，失气时自动切换至全开或全闭状态，避免事故。

手动应急操作
配备手轮装置，在气源故障或检修时，可通过手动操作阀门，确保系统连续运行。

无死区排料
阀体采用平底型或V型设计，底部法兰焊接于容器出口，消除介质残留，避免物料浪费和交叉污染。

以下是关于放料阀技术标准及应用的详细说明，综合行业规范与典型应用场景：

一、直行程气动釜底放料阀安装维护技术标准

通用设计标准

国内标准：GB/T12235-2007（阀门通用技术条件）、JB/T79-94（法兰连接标准）、HG20592-2009（化工法兰规范）。

国际标准：适用于出口设备或特殊工况。

材质与耐压规范

不锈钢阀体（304/316L）：工作温度-60℃~232℃，压力0.6-2.5MPa，超限需特殊说明。

铸钢阀体（WCB）：适用温度-29℃~425℃，耐压随温度升高而降低（如PN64碳钢阀在450℃时耐压仅2.9MPa）。

搪瓷阀：符合HG5-16-79，耐酸碱（、强碱），压力≤0.6MPa，温度≤150℃。

卫生级标准

食品制药行业需符合FDA、3A、GMP，阀体抛光粗糙度Ra≤0.8μm，设计。

试验标准

密封性测试：GB/T13927-2008（1.1倍公称压力）

2；强度试验：1.5倍公称压力。

二、直行程气动釜底放料阀安装维护核心应用领域

化工行业

用于反应釜、储罐排放酸碱、溶剂等腐蚀性介质，需耐腐蚀材质（如316L、衬氟）。

制药与食品

药品原料、中间体转移，要求卫生级设计（如快拆结构、EPDM密封）。

环保与矿业

污水处理、矿浆排放，适用耐磨密封（如硬质合金堆焊阀瓣）。

特殊场景

钛放料阀：氧化性腐蚀介质（如氯碱工业），压力0.6-2.5MPa。

气动放料球阀：快速启闭（秒级响应），适配PLC控制。

三、直行程气动釜底放料阀安装维护选型要点

介质适配性

含氟离子或强碱禁用搪瓷阀；高浓度磷酸需特殊处理。

工况要求

高温高压需降额使用，如碳钢阀在300℃时耐压下降约20%。

驱动方式

手动（低成本）、气动（快速响应）、电动（远程控制）。

二、直行程气动釜底放料阀安装维护结构特点与优势

紧凑设计
体积小，安装空间要求低，尤其适合管道密集的工况。

材质多样

阀体：不锈钢（304、316L）、衬氟（PTFE）、搪玻璃、陶瓷等，适应不同介质特性。

密封圈：软密封（PTFE、橡胶）或硬密封（金属对金属），表面硬度达HRC56-62，耐冲刷、耐腐蚀。

特殊设计：部分型号配备吹扫接口，防止物料结晶堵塞。

功能适配性

开关型：全开/全闭控制，适用于简单排料场景。

调节型：通过比例控制实现流量调节，满足精细工艺需求。

耐工况能力强

适用于高粘度、颗粒状或易结晶介质（如浆料、粉末）。

禁用于含氟离子液体或强碱（温度>150℃、浓度>30%）。

温度范围：-40℃至300℃以上（视材质而定）。

压力等级：PN16-PN40，甚至更高。

介质兼容性：

安全可靠

气动执行器无电火花，适合易燃易爆环境（如化工反应釜），符合防爆认证（如Ex d IIB T4）。

密封性能优异，泄漏率低，确保系统安全。

三、直行程气动釜底放料阀安装维护应用场景与行业覆盖





化工行业

反应釜底部排料，防止介质残留影响反应效率。

过滤酸碱液、溶剂，保护下游设备。

制药与食品行业

药液、果汁、啤酒等物料的排放，符合卫生标准。

避免交叉污染，确保产品质量。

石油与冶金行业

原油、燃料油排放，提高产品纯度。

排放高温浆料、矿浆，减少残留。

特殊工况

易燃易爆环境：气动驱动无电火花，安全可靠。

无气源场景：手动模式保障阀门正常启闭。

四、直行程气动釜底放料阀安装维护技术参数与选型要点

关键参数

公称通径：DN25-DN300mm，适配不同管道尺寸。

公称压力：PN1.0-4.0MPa，根据管道压力选择。

适用温度：-40℃至300℃（视材质而定）。

设计压力：通常≤0.6MPa，部分材质可耐受更高压力。

选型原则

上展式：阀瓣向上开启，适用于底部有沉淀物的场合。

下展式：阀瓣向下开启，启闭力矩小，适合流动性好的介质。

柱塞式：通过柱塞往复运动控制流量，密封性更优。

结构形式：

密封要求：根据介质温度、压力选择软密封或硬密封。

控制方式：根据工艺需求选择开关型或调节型阀门。

材质匹配：与管道材质一致（如不锈钢管道选不锈钢阀门）。

五、直行程气动釜底放料阀安装维护安装与维护指南





安装注意事项

阀门应水平安装，排污口朝下，便于排污。

安装前检查各部件是否拧紧，确保无泄漏。

气动操作时，切换手柄必须推移至“分”指示处，避免损坏内部机件。

维护方法

每月检验一次气源压力（正常范围0.4~0.7MPa）。

每年检修一次，清洗阀瓣与密封面，更换磨损部件。

日常检查：检查阀门有无泄漏，清洁设备表面。

定期维护：

长期停用：气缸拆下后，所有加工表面应涂防锈油，进、排气口加防尘堵塞。

故障处理

阀门无法启闭：检查气源压力、电磁阀是否正常工作。

密封面泄漏：检查密封圈是否磨损，必要时更换。

压力降过高：滤网堵塞，需清洗或更换。

气动阀门的安装过程需要严格遵循操作规范，以确保其正常运行和安全使用，以下是具体的注意事项：

直行程气动釜底放料阀安装维护安装前

检查阀门：仔细检查气动阀门的型号、规格是否与设计要求相符，外观有无损伤、变形，零部件是否齐全。检查阀门的密封面是否光滑，无划痕、裂纹等缺陷，确保阀门在运输和储存过程中未受到损坏。

清洁处理：彻底清除阀门内外表面的污垢、铁锈、油污等杂质，防止在安装过程中这些杂质进入管道系统，影响阀门的正常工作。同时，对管道内部进行清理，确保管道内无杂物，避免杂物堵塞阀门或影响阀门的密封性能。

检查工具及设备：准备好安装所需的工具，如扳手、螺丝刀、游标卡尺等，并检查工具是否完好、齐全。若需要吊装设备，要确保吊装设备性能良好，安全可靠，且起吊能力满足阀门的重量要求。

直行程气动釜底放料阀安装维护安装中

安装位置：根据工艺流程和操作维护方便的原则确定阀门的安装位置。一般来说，阀门应安装在便于操作和检修的地方，避免安装在死角或难以接近的位置。对于水平管道，阀门的安装位置应使执行机构处于上方，以方便调试和维护。同时，要考虑阀门安装位置的空间，确保周围有足够的空间进行操作和检修。

连接方式：按照阀门的连接类型，如法兰连接、螺纹连接、焊接连接等，采用正确的连接方法。法兰连接时，要确保法兰面平整、无变形，垫片安装正确，螺栓均匀拧紧，避免出现泄漏。螺纹连接时，要注意螺纹的配合精度，涂抹适当的密封剂，防止螺纹处泄漏。焊接连接时，应采用合适的焊接工艺，确保焊接质量，避免出现焊接缺陷。

执行机构安装：将气动执行机构与阀体正确连接，确保连接牢固，传动部件动作灵活。安装过程中，要注意执行机构的安装方向与阀门的开闭方向一致，连接轴或连杆的安装要保证在一条直线上，避免出现卡滞或传动不畅的情况。同时，根据需要调整执行机构的行程和扭矩，使其与阀门的工作要求相匹配。

气源及控制线路连接：连接气源管道时，要确保管道的材质和规格符合要求，管道内部清洁、无泄漏。气源管道与阀门的连接应牢固，不得有松动现象。连接控制线路时，要按照电气接线图正确接线，确保线路连接正确、牢固，无短路、断路等问题。接线完成后，要进行电气性能测试，检查线路的绝缘性能和信号传输是否正常。

安装后

调试检查：安装完成后，首先进行手动调试，通过操作执行机构上的手动按钮或手柄，检查阀门的开启和关闭是否灵活、到位，有无卡滞或异常阻力。然后进行气动调试，接通气源，检查阀门的开闭时间、响应速度是否符合要求，阀门的开度与控制信号是否对应准确。在调试过程中，要注意观察阀门和执行机构的运行状态，如有异常，应及时停机检查并排除故障。

密封测试：对阀门进行密封性能测试，可采用水压试验或气压试验等方法。试验压力应按照相关标准和规范要求进行，一般为工作压力的 1.1 倍或 1.5 倍。在试验过程中，观察阀门的密封面、连接部位等是否有泄漏现象，如有泄漏，应查找原因并进行修复或更换密封件，直至试验合格。

外观检查：检查阀门的安装是否整齐、美观，管道和阀门表面是否有损伤、划痕等情况。清理安装现场，将工具和剩余材料整理归位，保持现场整洁。

直行程气动釜底放料阀安装维护工作原理：

    1、轻松转动手轮，将切换手柄推移到（分）指示牌，即可进行气动操作。

    2、当气源进入电磁阀后，电磁阀自动开戾上（或下）输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

    3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。

    4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。

    5、连续作业时，按上述作往返动力。

    二、气动执行器的日常维护工作：

    1、氮源应保持干燥和清洁，定期对过滤器进行放水。

    2、保持氮源压力正常（0.4~0.7Mpa），电气部分的电源信号无短路或断路故障，防止水，保证电磁阀和回信开关正常工作。

    3、在正常工作情况下，每月检验一次，每年检修一次。

    三、安装时应注意以下事项：

    1、保持阀瓣于封圈密封面无污垢、泥沙.。

    2、检查填料于活塞是否密封良好， 不得私自拆装，要技术人员的指导下。

    3、气缸拆下长时间不用时，所有加工表面应涂防锈油，进、排气口应加防尘堵塞。

    四、气动放料阀在使用过程中应定期检查：

    1、请检查阀杆和填料磨损 情况，以免泄漏 。

    2、定期对气动头表面除尘和维护。
