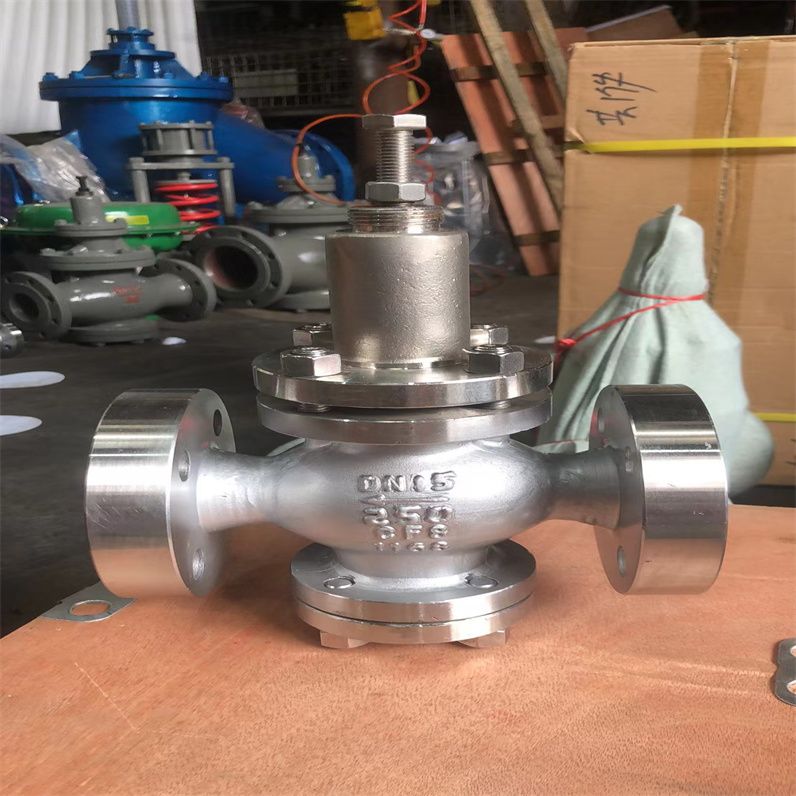

Y42F腐蚀性液氨弹簧活塞式减压阀应用案例
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
液氨，作为一种重要的无机化学品，属于工业气体类别，在化工能源领域占据着关键地位。它以液态形式存在，是氨气在加压或冷却条件下转化而成的，具有独特的物理和化学性质，被广泛应用于多个工业领域。是一种常见的弹簧式减压阀，主要用于管道系统中调节和稳定压力。它的名称中，Y代表阀门类型，42表示结构形式，X为密封材料，16代表公称压力，P则是不锈钢材质。这种阀门结构紧凑，操作简单，在工业领域应用广泛。
二、
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例如何工作
- 压力调节：通过弹簧预紧力设定出口压力
- 自动平衡：当进口压力波动时，阀瓣自动调节开度
- 稳定输出：始终保持设定压力范围内的稳定输出
- 安全保护：防止下游设备因压力过高而损坏
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例
一、液氨的组成与性质
液氨，化学式为NH，在常温常压下为无色气体，但通过加压或降温可使其液化，便于储存和运输。液氨具有强烈的刺激性气味，且易挥发，与水能以任意比例互溶，形成氨水。液氨的沸点为-33.34℃，熔点为-77.7℃，这些物理性质使得液氨在特定条件下能够稳定存在，并发挥其独特的化学作用。
二、液氨的主要用途
液氨在工业上有着广泛的应用。首先，它是制造氮肥的重要原料，通过与二氧化碳反应，可以生成尿素，进而用于生产各种氮肥，为农业生产提供必要的养分。其次，液氨还可用作制冷剂，在大型制冷系统中，如冷库、化工流程制冷等，液氨因其高效的制冷性能而被广泛采用。此外，液氨还在化工合成、金属处理、橡胶老化等方面发挥着重要作用。
三、液氨的安全使用与储存
由于液氨具有易燃易爆、有毒有害的特性，因此在使用和储存过程中必须严格遵守安全规范。液氨的储存应远离火源、热源，避免阳光直射，且储存容器应密封良好，防止泄漏。在使用液氨时，操作人员应佩戴防护装备，如防毒面具、防护手套等，以避免直接接触液氨造成伤害。同时，液氨的使用场所应保持良好的通风条件，以降低空气中氨气的浓度，减少中毒风险。
四、液氨的技术参数与加工定制
液氨的技术参数包括纯度、水分含量、油分含量等，这些参数直接影响液氨的使用效果和安全性。一般来说，工业级液氨的纯度要求较高，水分和油分含量需控制在极低水平。此外，根据不同用户的需求，液氨还可以进行加工定制，如调整纯度、包装规格等，以满足特定工业场景的应用需求。
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例
| 序号 |
品 名 |
型 号 及 规 格 |
单位 |
数量 |
| 1 |
减压阀
|
介质：液相，液氨 25℃，636kg/m3
*大，*小，正常流量。（*大4t/h，正常3.46t/h，*小0）
进口 1.0 MPa，出口0.45 Mpa
连接方式：法兰HG/T20592
PN40 DN50 RF法兰
螺丝孔中线距离距125MM
4个螺栓孔，18MM大小 |
套 |
2 |
| 2 |
减压阀
|
介质：气相，氨气 -2℃，1.8kg/m3
*大，*小，正常流量。（*大590m3/h，正常450m3/h，*小0）
进口 0.45 MPa，出口0.15 Mpa
连接方式：法兰HG/T20592
PN40 DN150 RF法兰
螺丝孔中线距离距250MM
8个螺栓孔，25MM大小 |
套 |
1 |
| 3 |
减压阀
|
介质：气相，氨气 -2℃，1.8kg/m3
*大，*小，正常流量。（*大590m3/h，正常450m3/h，*小0）
进口 0.45MPa，出口0.15 Mpa
连接方式：法兰HG/T20592
PN40 DN100 RF法兰
螺丝孔中线距离距190MM
- 个螺栓孔，23MM大小
|
套 |
1 |
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例性能规范
| 公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳化试验压力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封试验压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| *高进口压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
| 压力特性偏差（Mpa）△P2P |
GB12246-1989 |
| 流量特性偏差（Mpa）△P2G |
GB12246-1989 |
| *小压差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 渗漏量 |
GB12245-1989 |
| 标准 |
其他非标定制 |
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例减压阀流量系数(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例主要零件材料
| 零件名称 |
零件材料 |
| 阀体阀盖底盖 |
WCB |
| 阀座 |
2Cr13 |
| 阀瓣 |
2Cr13 |
| 阀杆 |
2Cr13 |
| 缸套 |
2Cr13/25(镀硬铬) |
| 活塞 |
2Cr13 |
| O型圈 |
丁腈橡胶 |
| 密封圈 |
丁腈橡胶 |
| 膜片 |
夹织物丁腈橡胶 |
| 调节弹簧 |
60Si2Mn |
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例外形结构图
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例主要外形尺寸
| 公称通径DN |
外形尺寸 |
| L |
H |
Hl |
| 15 |
160 |
225 |
90 |
| 20 |
160 |
265 |
98 |
| 25 |
180 |
265 |
110 |
| 32 |
200 |
265 |
110 |
| 40 |
220 |
320 |
125 |
| 50 |
250 |
320 |
125 |
| 65 |
280 |
325 |
130 |
| 80 |
310 |
385 |
160 |
| 100 |
350 |
385 |
170 |
| 125 |
400 |
430 |
200 |
| 150 |
450 |
430 |
210 |
| 200 |
500 |
560 |
240 |
| 250 |
650 |
690 |
290 |
| 300 |
800 |
800 |
335 |
| 350 |
850 |
880 |
375 |
| 400 |
900 |
980 |
405 |
| 450 |
900 |
1100 |
455 |
| 500 |
950 |
1130 |
465 |
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例安装说明
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例
减压阀就是工业生产中常见的减压装置之一。本文将为您介绍减压阀的安装方法及其重要性。
一、
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例减压阀的安装方法：
1. 安装位置：
减压阀应该安装在主管道末端，以确保其可以在管道中减压。同时，它也应该在高温的管道上安装，以便及时减压并降低高温对设备的损害。
2. 安装顺序：
在安装减压阀之前，需要先安装好管道和其他附件。同时，还需要根据减压阀的使用说明书，将减压阀与管道连接好，并且严格按照说明书上的要求进行安装。
3. 安装要求：
在安装减压阀时，需要注意以下几点：
（1）安装减压阀的管道应该保持干净，以确保减压阀的正常运行。
（2）减压阀的安装应该符合标准和生产的要求。
（3）在安装减压阀时，需要严格按照其连接方式和位置进行安装。
（4）安装减压阀时，需要注意其密封性和稳定性，避免出现泄漏和振动等问题。
二、
Y42F腐蚀性液氨弹簧活塞式减压阀应用案例减压阀的重要性：
1. 可以降低压力：
减压阀是工业生产中常用的减压装置之一，可以将高压气体或液体减压到合适的工作压力，确保设备的正常运行，同时也可以避免设备由于压力过高而导致的损坏。
2. 提高设备的安全性：
减压阀的安装可以有效地保护设备的安全性。在高温、高压的工作环境下，减压阀可以及时降低压力，避免设备由于压力过高而导致的事故。
3. 提高设备的稳定性：
减压阀的安装可以提高设备的稳定性。在工业生产中，设备需要稳定的工作环境，而减压阀可以有效地保持设备的稳定性，避免设备由于压力波动而导致的不稳定因素。
总之，减压阀的安装是工业生产中一个非常重要的环节。只有正确安装减压阀，才能设备的正常运行，并且提高设备的安全性和稳定性。因此，如果您需要进行减压阀的安装，一定要选择的减压阀制造商，并严格按照其安装要求进行安装，从而设备的正常运行。
